Ve
svých začátcích byl BIM vnímán hlavně jako pomůcka pro 3D vizualizace. Později
začal být využíván pro automatické generování výkresové dokumentace. Pak se
stal nástrojem pro koordinaci prací ve fázi zpracování projektové dokumentace i
při realizaci stavby. Tak se postupně hodnota BIM přesunula od 3D modelu
k informacím. ARCHICAD 20 klade důraz na to, aby informace, které jsou do
BIM projektu vloženy, byly využity v maximální možné míře.
I v BIM
BIM
projekty obsahují řadu ne-geometrických informací, které se do nich dostávají
z různých zdrojů nebo norem (IFC, COBie, LEED, GDL parametry). Přesto
právě takové informace dělají hodnotu BIM projektu a schopnost programu
pracovat s takovými daty klíčová. V ARCHICADu 19 musely být vkládány do
projektu prostřednictvím příslušných dialogových oken a neexistoval jednotný způsob,
jak tyto informace ukládat a dále s nimi pracovat. ARCHICAD 20 zavádí sady
vlastnosti, které lze vytvářet a spravovat přes „centrální pult“ (Správce
vlastností) a lze je použít na jakýchkoliv vhodných místech v ARCHICADu
standardním způsobem. Vlastnosti lze vytvářet přímo v ARCHICADu, nebo je
načíst prostřednictvím „chytrého“ propojení s externími Excel databázemi.
Funkce Import hodnot vlastností přináší jednoduchý poloautomatický způsob jak
importovat excelovskou tabulku do odpovídajících polí hodnot vlastností
ARCHICADu. Uživatelé tak mohou definovat virtuálně jakoukoli vlastnost a pak ji
přiřadit objektům/konstrukcím na základě nastavených kritérií. Vlastnosti lze
využívat jako kritéria pro vyhledávání a výběr prvků/konstrukcí a jejich
vykazování. Díky novým grafickým stylům lze vybrané objekty zvýraznit
v půdorysu i 3D modelu. Tento způsob správy dat a možnost vizualizovat
objekty/konstrukce na základě jejich vlastností (např. konstrukce splňující
určitý stupeň požární odolnosti) dělá z ARCHICADu 20 výkonný nástroj pro
koordinaci BIM projektů a současně tak umocňuje hodnotu BIM projektování.
Hodnotu této funkcionality navyšuje skutečnost, že barevné rozlišení konstrukcí
lze přenést do IFC modelu (OBR. 1).
Svěží tvář
ARCHICAD
20 vyladil grafiku uživatelského rozhraní. Archicadovští nováčci ocení moderní
design a intuitivnost ovládání, matadoři grafická Oblíbená nastavení,
zobrazující ve 2D i 3D často používané materiály a konstrukce (OBR 2) a všichni
ocení vektorové ikony, garantující příjemnou a efektivní práci i na monitorech
s velkým rozlišením. Interface je navržen tak, aby co nejvíce plochy
obrazovky bylo pracovní plochou, veškeré „vizuální šumy“ byly odstraněny. V
ARCHICADu 20 je nově obsah otevřené záložky (okna) vždy zobrazen podle „svého“
nastavení zobrazení; nastavení není přenášeno z předchozí otevřené
záložky. Práce je díky tomu přímočará a jednodušší. Správa knihoven
v prostředí Teamwork (BIM Server i BIMcloud) byla zjednodušena tím, že
funkce pro správu knihoven jsou přístupné všem uživatelům. Všichni členové
týmu, kteří mají odpovídající práva, mohou prohlížet i upravovat obsah
serverových knihoven. Knihovní prvky bylo možné v tabulkách zobrazit
formou ikon už v předchozích verzích, nyní lze takto zobrazit všechny
konstrukce. Asociativní náhledy v podobě 2D symbolů, řezů nebo 3D
axonometrie lze automaticky okótovat.
Parametrická architektura
Parametrické
skriptování hraje stále důležitější roli. Nejen díky novým technologiím lze
vytvářet stále tvarově komplikovanější stavby. Skriptování lze použít rovněž na
úlohy jako najít optimální velikost a množství budov na daném území
s cílem dodržet různá pravidla (výška, vzdálenost) při maximální obytné
ploše, najít optimální tvar a umístění objektu na daném pozemku, tak aby
nasvícená plocha fasády (hodino/metry) byla co největší, atd. Lídrem mezi
programovými nástroji pro tyto úlohy je kombinace Rhino – Grasshopper. Pro BIM
parametrické navrhování se Graphisoft rozhodl vytvořit kompaktní propojení

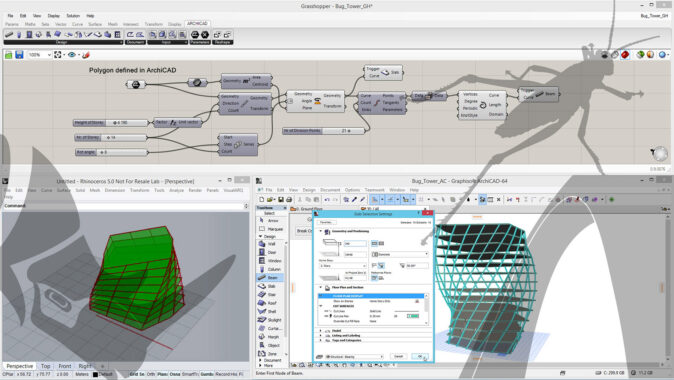

Rhino – Grasshopper – ARCHICAD (OBR. 3).
OPEN BIM, kompatibilita a
komunikace
ARCHICAD
20 podporuje import/export IFC4 (Reference View – Referenční zobrazení a Design
Transfer View – Zobrazení pro přenos modelu). Rovněž byly vylepšeny stávající
pracovní postupy založené na IFC, nové možnosti sdílení geometrie a dat při
použití referenčního modelu. Export vrstev do formátu DXF/DWG využívá nový,
přesnější algoritmus výpočtu geometrie. Díky tomu jsou výsledné souřadnicové
body ve formátu DXF/DWG přesnější při použití konkrétních voleb nastavení
DXF/DWG převodníků. (Nastavení uložení výkresů – volby „Velikost papíru
s kresbami jako celek“ a „Modelový prostor“.) ARCHICAD 20 umí číst i
zapisovat nativní data z Rhina (3dm), ARCHICAD a Rhino mohou spolupracovat
formou referenčního modelu. Součástí BIM projektování je také schopnost využít
BIM model pro výpočet energetické bilance budov. ARCHICAD má vestavěný nástroj
pro tento účel, k dispozici je výkonná aplikace EcoDesigner STAR a
ARCHICAD 20 umí exportovat data ve formátech gbXML (Green Building XML) a PHPP
(Passive House Planning Package). ARCHICAD 20 umí i nejnovější verze SketchUp,
projekty lze ukládat do Twinmotion 2016. BIMx (prohlížečka archicadovských projektů
pro mobilní zařízení) zvládne práci s komplexními projekty, jak z pohledu
velikosti modelu, tak z rozsahu 2D dokumentace, viz například projekt Len
Lye Centre (Nový Zéland, Patterson Associates, http://pattersons.com/), který
se stal ikonou ARCHICADu 20 (OBR. 4).
Vizualizace
Finální
vizualizace stojí na nejnovějším renderovacím enginu Cinerender (na bázi Cinema
4D R16). Výsledkem vylepšení nastavení materiálů je ještě realističtější
zobrazení povrchů, celkově je výpočet rychlejší a stíny jsou neuvěřitelně
realistické. V GDL přibyla definice NURBS (Non-Uniform Rational Basis
Spline), takže propracované tvary modelů vytvořené v Rhinu lze načíst do
ARCHICADu při zachování jejich nativních NURBS definic. Ve 3D zobrazení lze
aktivovat dvojúběžníkovou perspektivu při zachování výchozí polohy kamery a
jejího zorného úhlu (OBR. 5).
www.cegra.cz
Jan BENEŠ
(technická podpora, lokalizace, samostatný projektant)
Publikováno v časopise Stavba č. 4/2016, str. 72-73
