Architekt: Fránek
Architects
Studie: 2010
Projekt: 2011
Realizace: 2013-2015
Zastavěná plocha: cca
395 m2
Obestavěný prostor:
cca 7435 m3

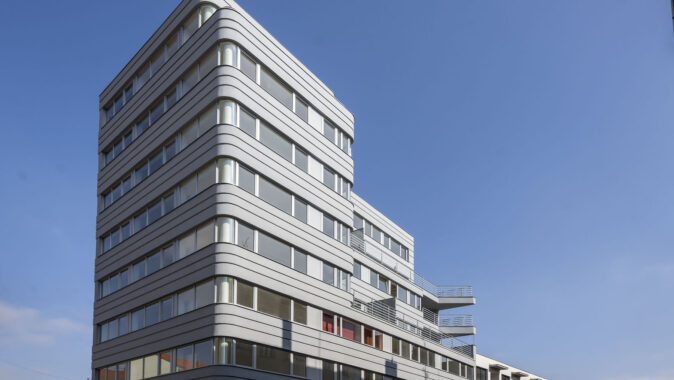

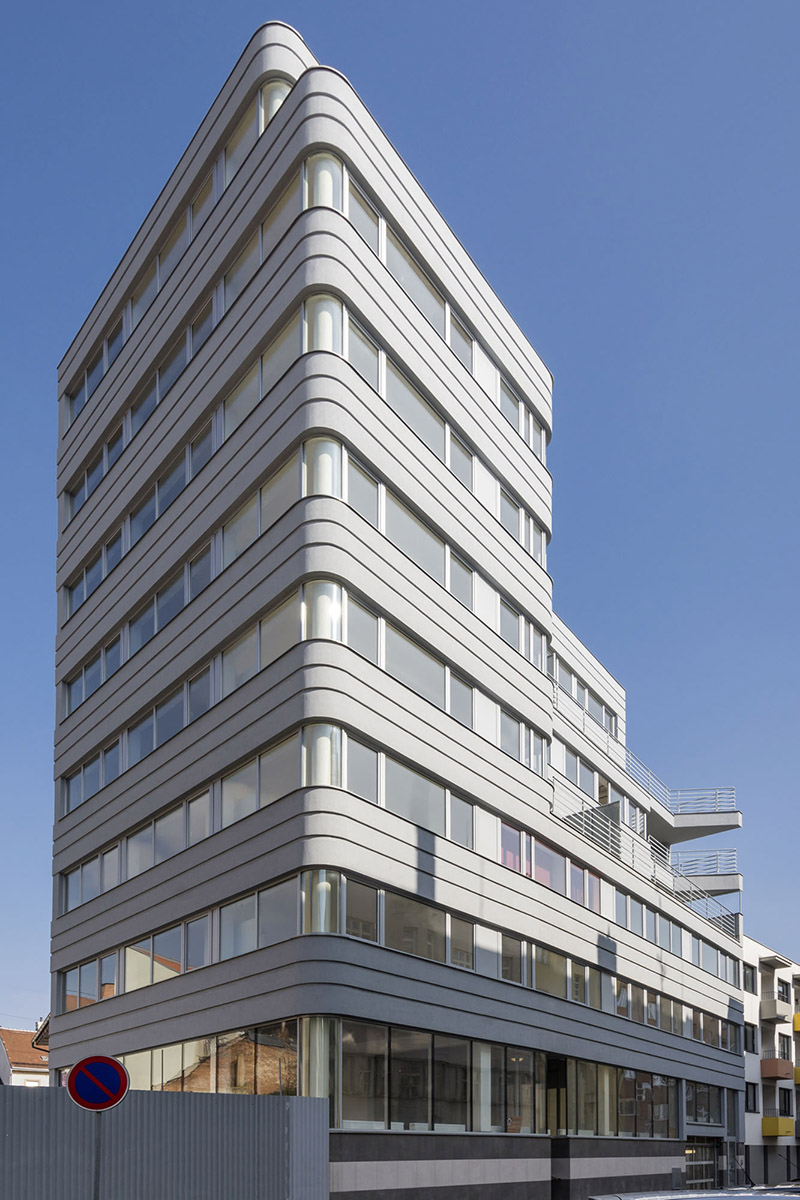

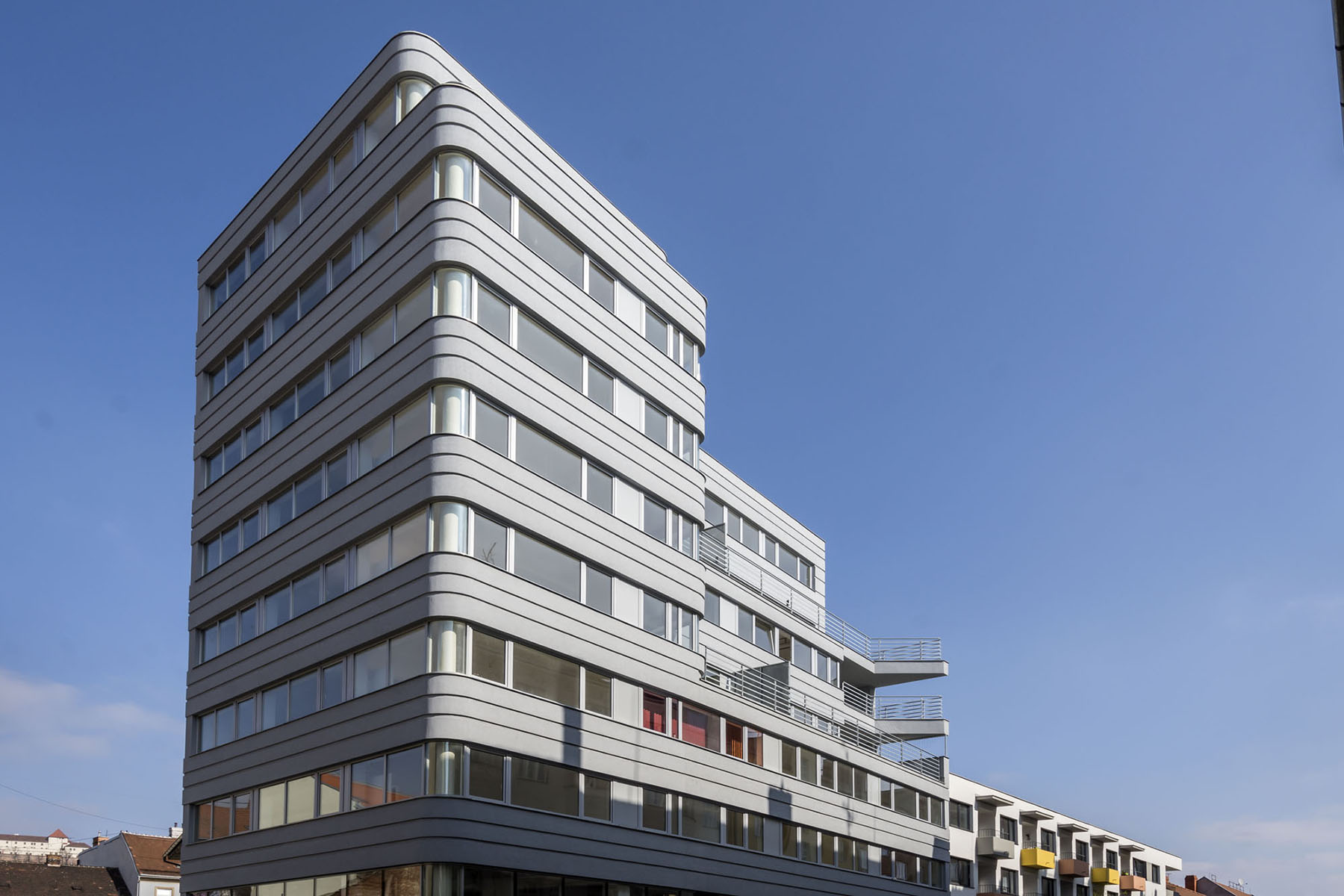

Nároží
na Křídlovické má novou dominantu – oblou věž

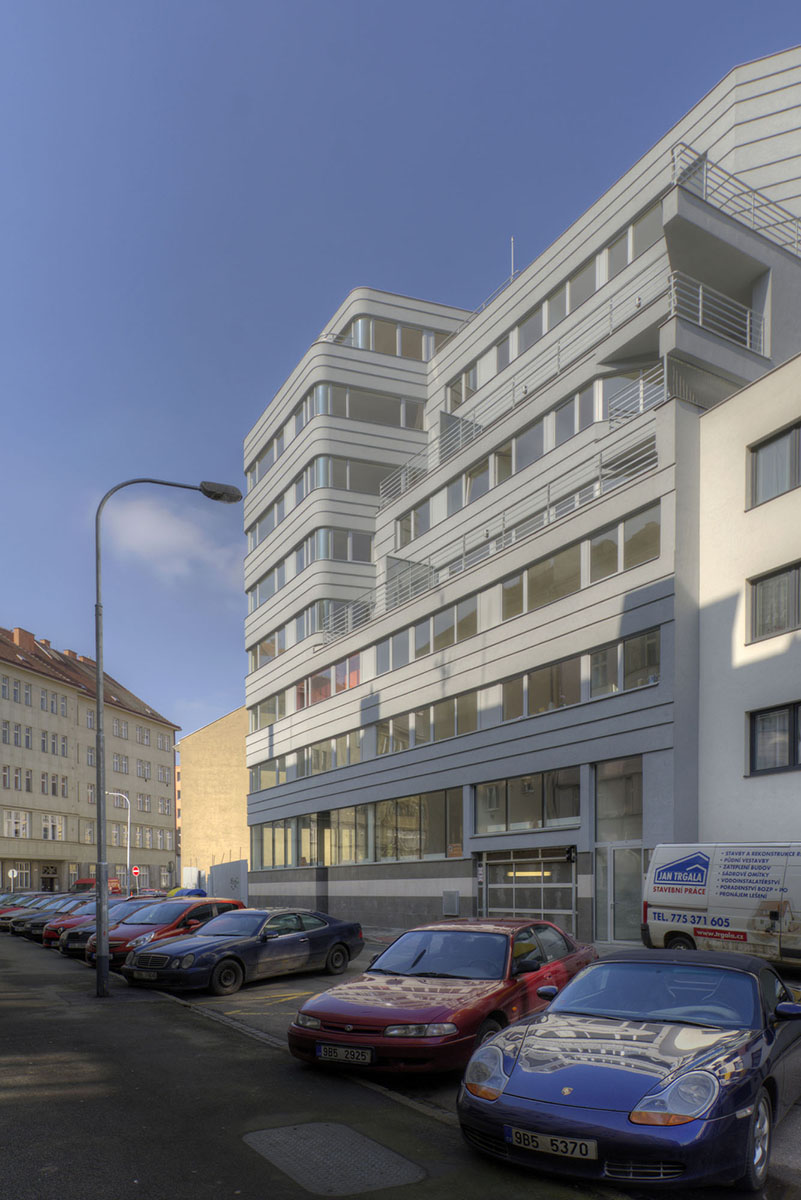

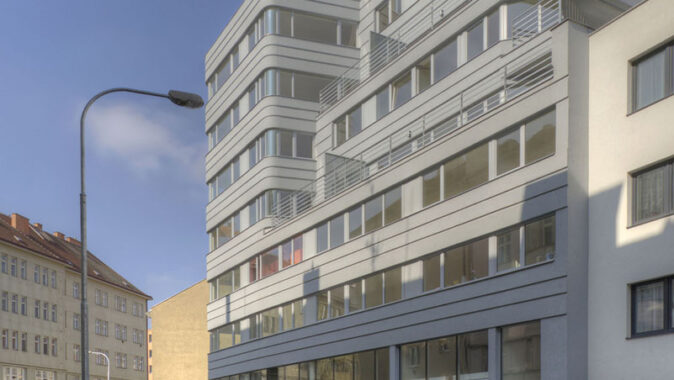

Bytový dům na
Křídlovické ulici zaplnil proluku a vytvořil základ budoucího nároží. Na něj v
dalším období naváže i plánovaný bytový dům na Václavské ulici, který bude mít
shodné architektonické rysy. Autor objektu, Zdeněk Fránek, se rozhodl pro

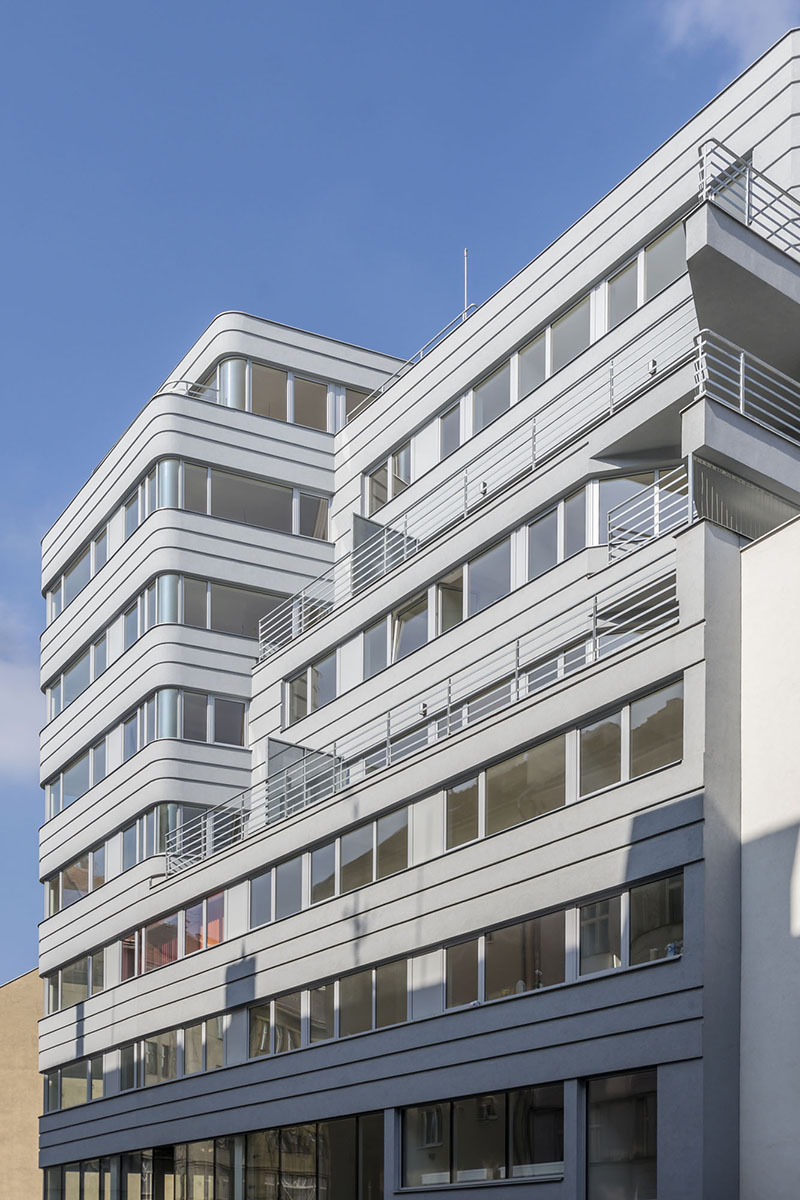

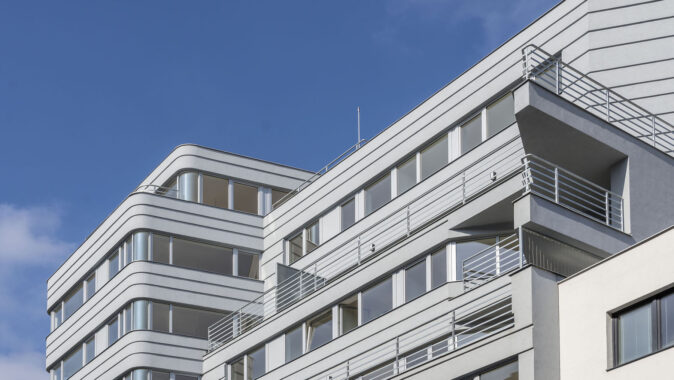

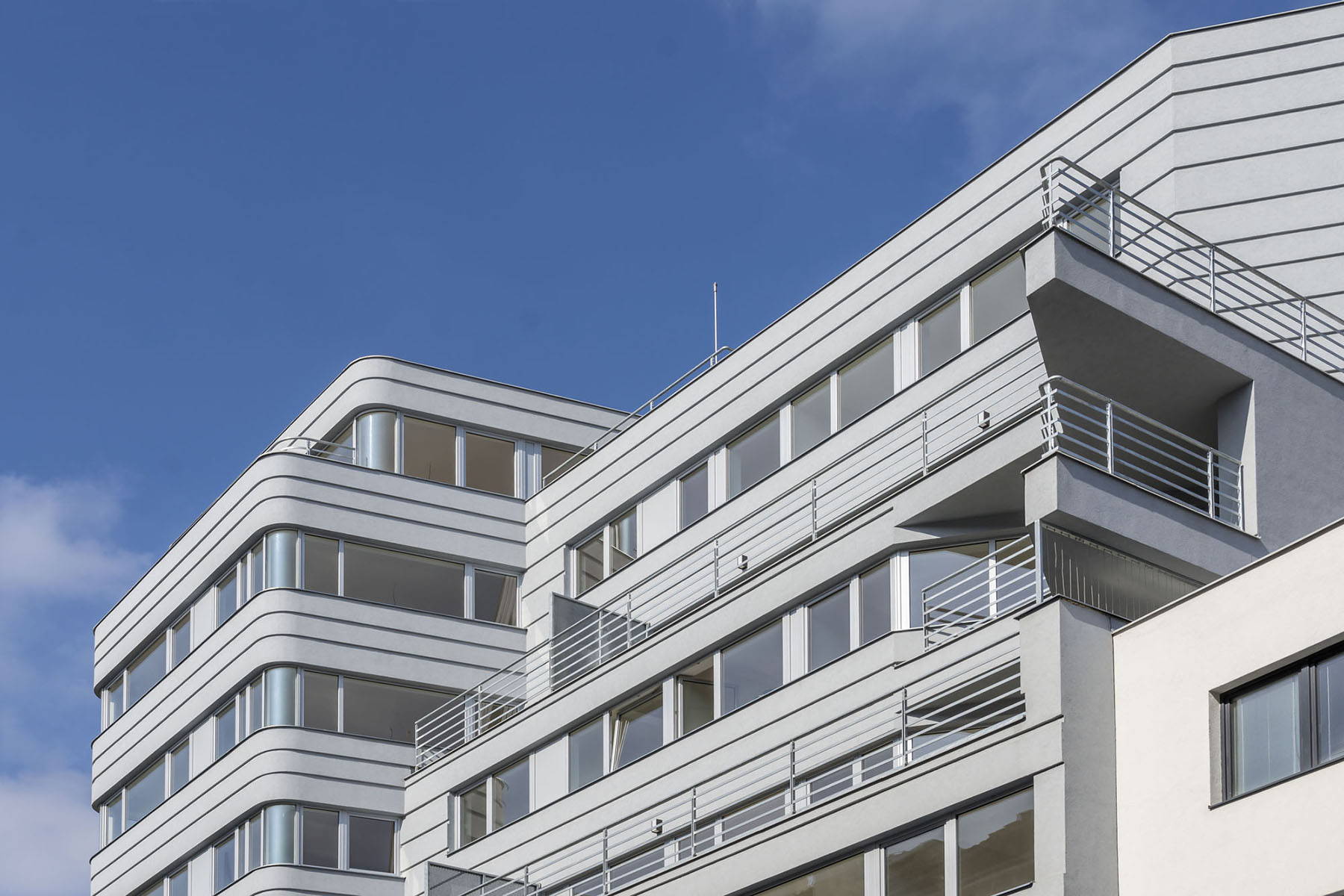

výrazné výtvarné řešení – stavbu ve tvaru L pojal jako terasově ustupující
hmoty a nárožní věž.
Architektonický
návrh je výsledkem jednoduchého formálního experimentu, v němž autor tematicky

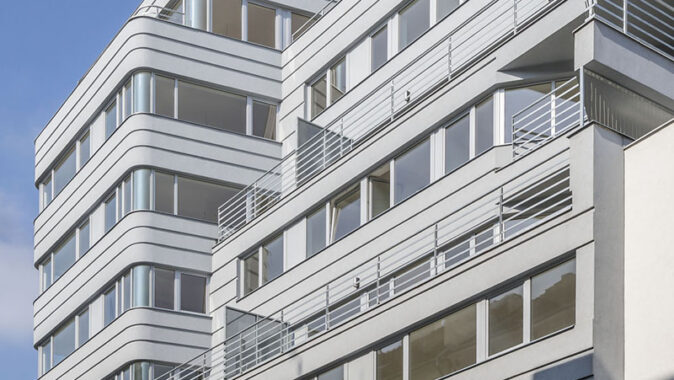

navázal na horizontálně členěné fasády a historické články sousedních domů „Tento princip je i vepsán do hloubi povrchu

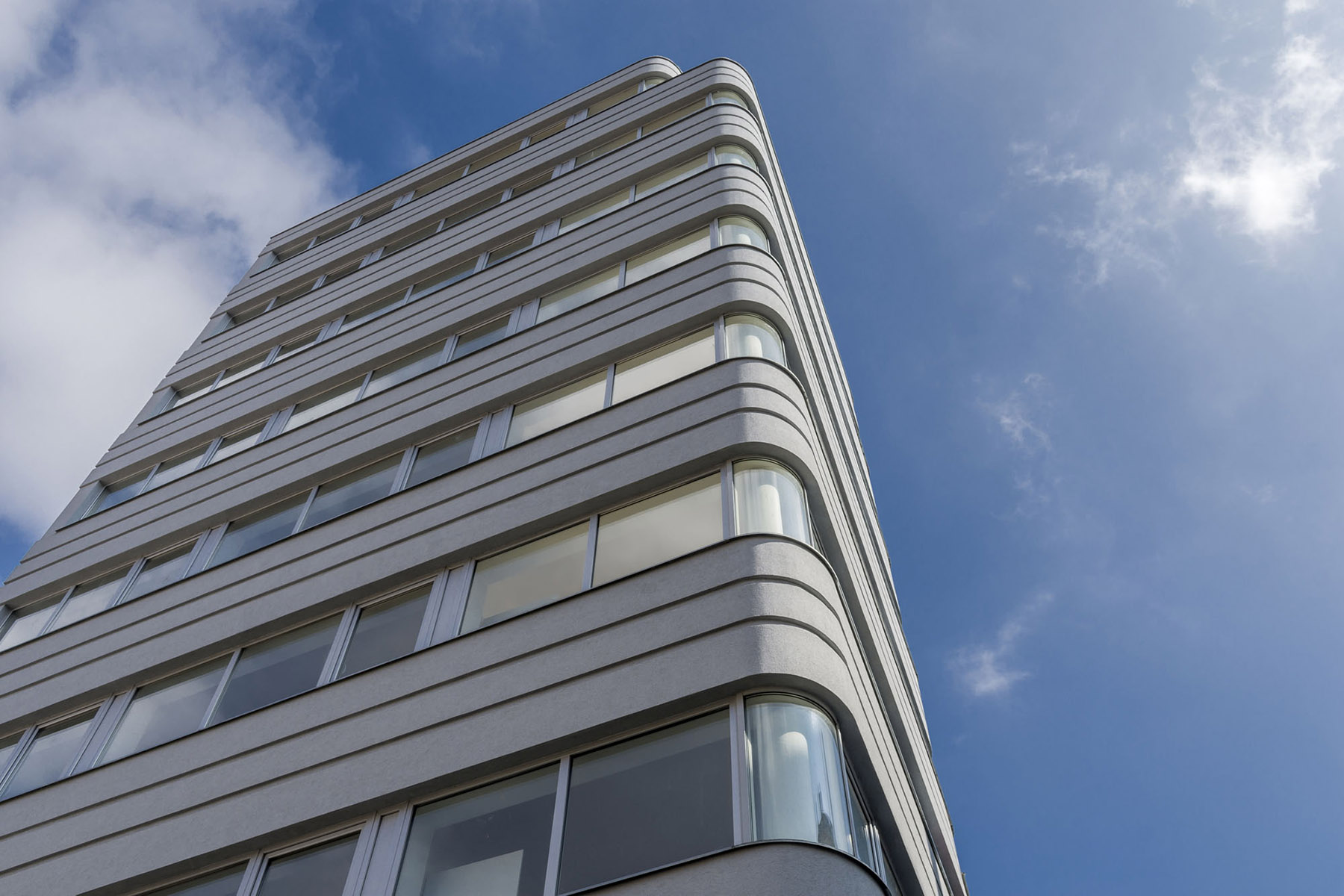

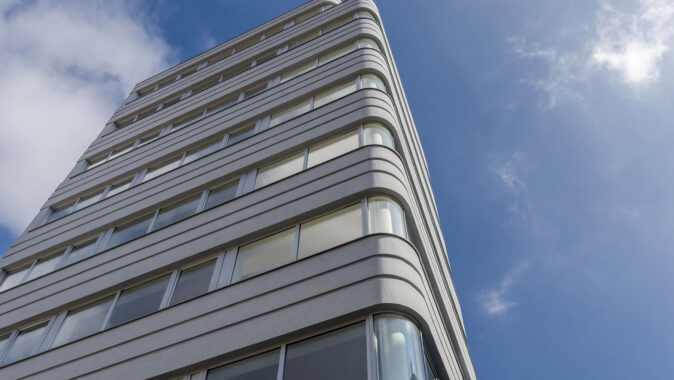

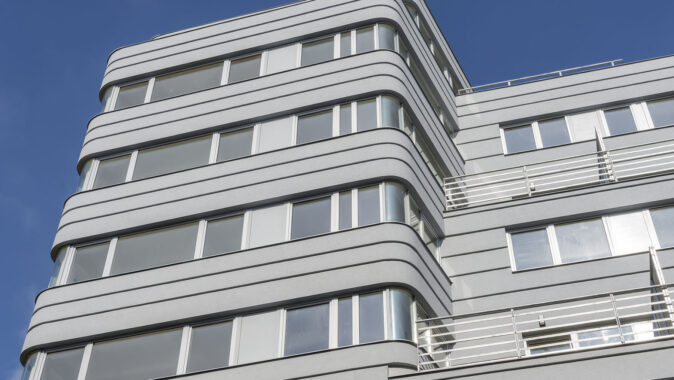

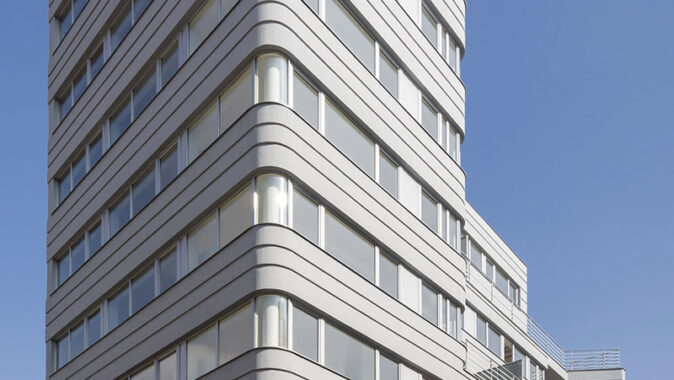

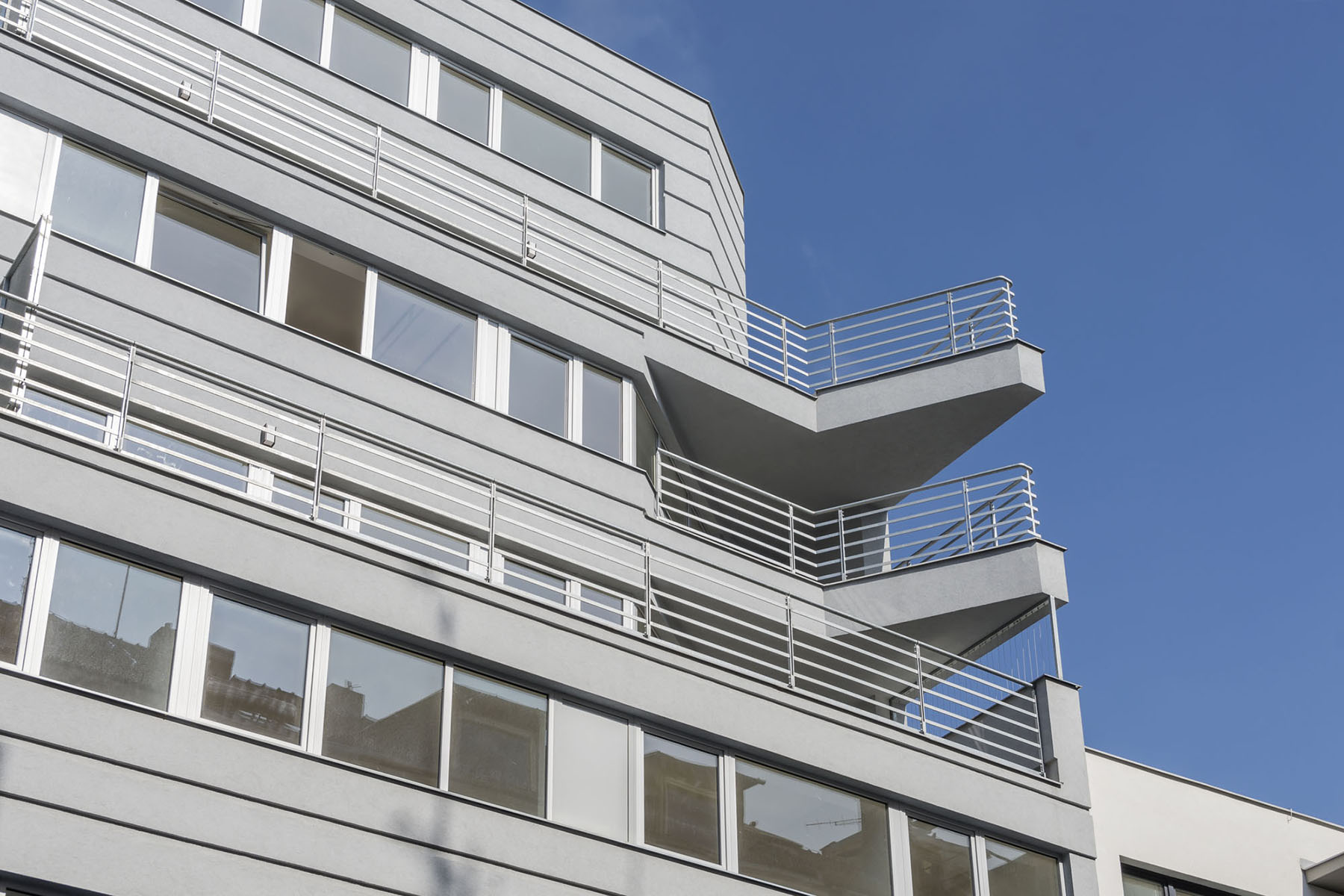

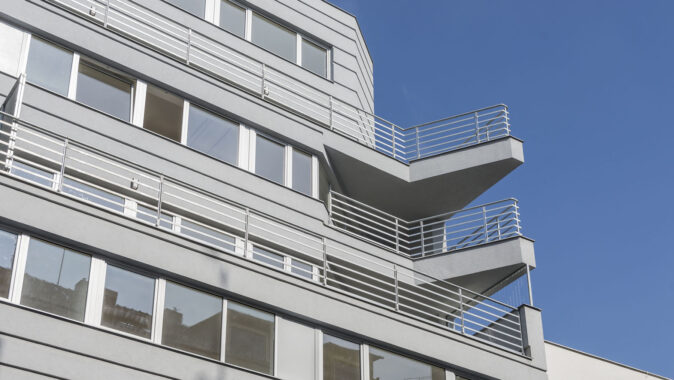

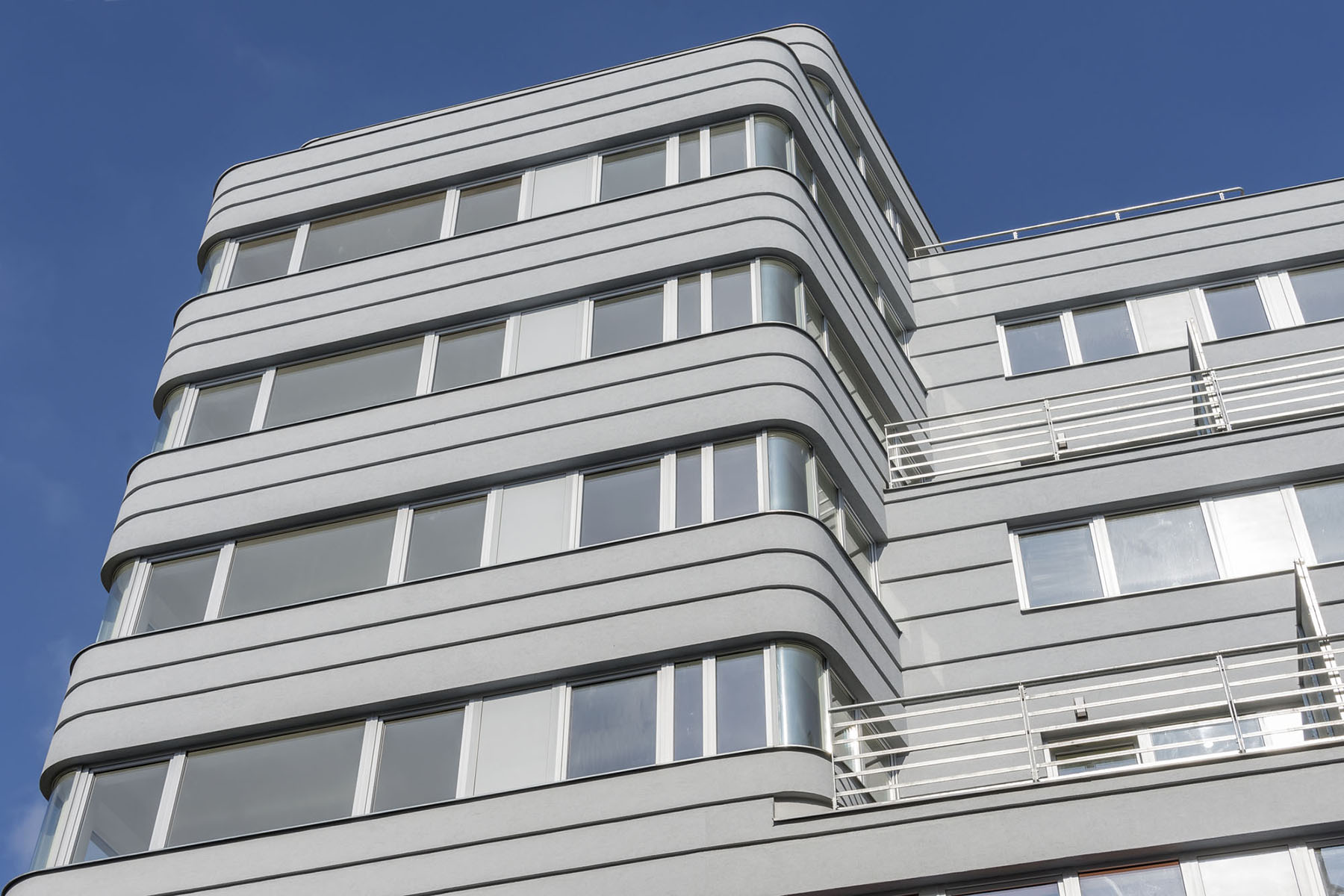

domu pomocí teras a balkonů. Nárožní věž je změkčena oblými rohy a napovídá
budoucímu propojení ulic Václavské a Křídlovické. Dům pak bude tvořit nároží,
což je důležitý kontext pro pochopení formy domu,“ říká Ing. Arch. Zdeněk
Fránek ke svému projektu.

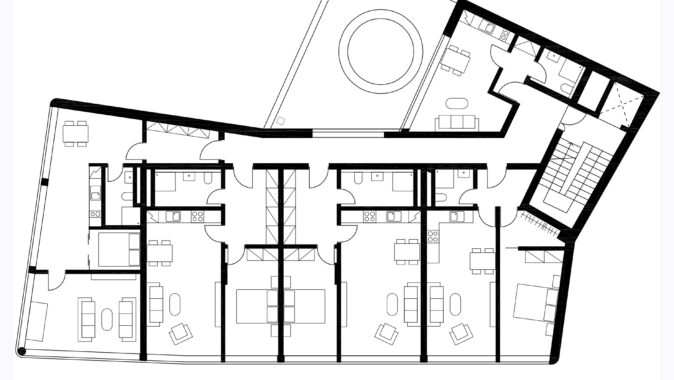

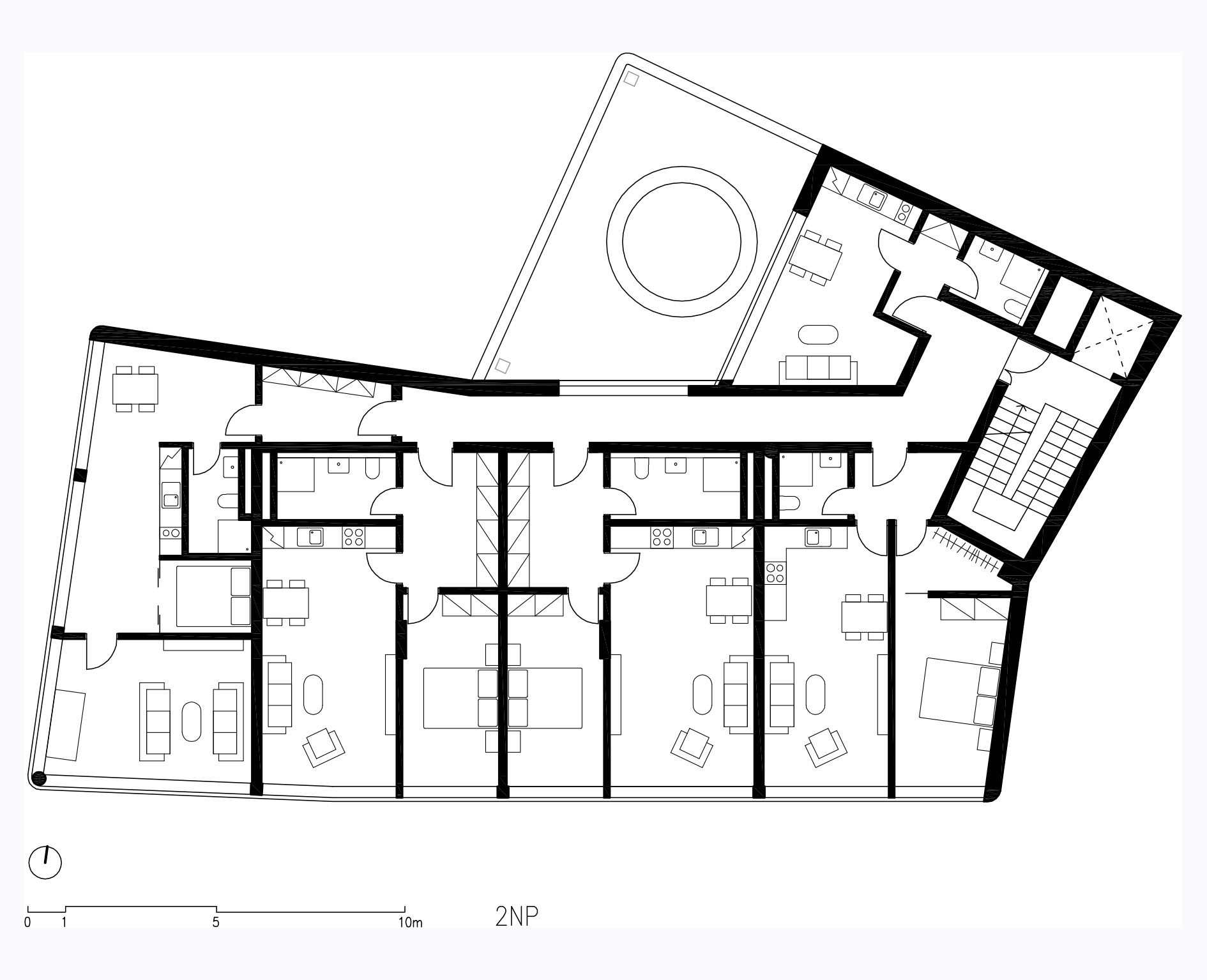

Protože se stavba
nachází v záplavové zóně, má kvůli stoleté vodě zvýšené přízemí. To je určeno
je komerčnímu využití, horní patra tvoří byty ve standartních velikostech od
1+kk po 3+kk. Každý byt má nějakou zajímavou přednost, která by měla zpříjemnit
bydlení v tomto objektu. V suterénu jsou pak společné garáže a technické
zázemí.
Konstrukční
řešení
Základová deska je
ze železobetonu se zesilujícími náběhy pod svislými prvky. Suterén tvoří bílá
vana s odolností proti tlakové vodě, proto zde nebylo třeba použít tepelné
izolace obvodových konstrukcí. Zateplen je až strop nad podzemním podlažím.
Železobetonová deska spočívá na 26 pilotech o průměru 600, 900 a 1200 mm.
Svislé konstrukce vznikly kombinací železobetonových a ocelových sloupů,
betonových stěn a výplňového zdiva obvodového pláště z pórobetonu Ytong. Skelet
ztužuje schodišťové jádro. Stropní a střešní desky tvoří bezprůvlakové desky ze
železobetonu a pro zvýšení tuhosti je lemuje železobetonová parapetní zeď.
Plochá střecha má klasické pořadí vrstev, přitížená je kačírkem. Střecha je
tepelně izolována v plášti EPS tloušťky 200 mm. V konstrukci podlahy je tepelná
a kročejová izolace EPS tloušťky 35 mm, v 1. NP 80 mm. Obvodový plášť je
zateplen kontaktním systémem se 100 mm minerální izolace z EPS. Hydroizolaci
plochých střech a teras tvoří asfaltový pás SBS modifikace.

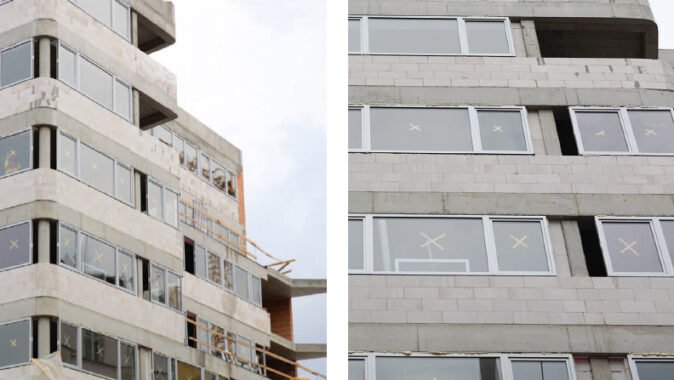

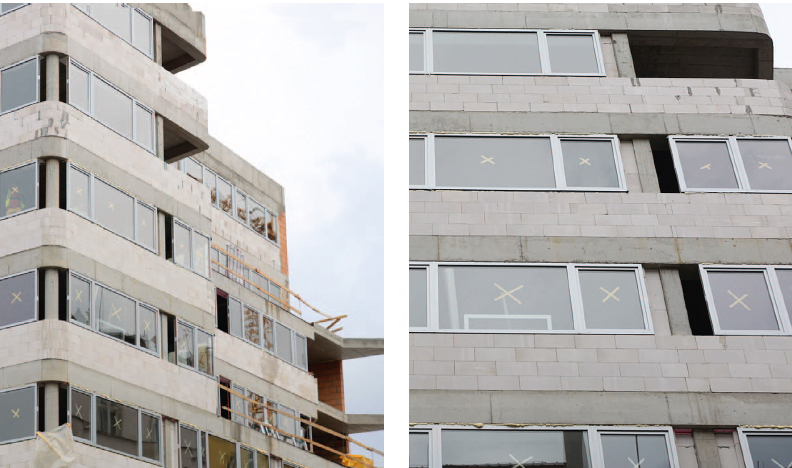

Výplňové
zdivo z Ytongu – tepelněizolační vlastnosti a tvarovatelnost
Atypický zaoblený
tvar a rostoucí požadavky na tepelně technické parametry obalových konstrukcí
objektů kladly poměrně vysoké nároky na zvolený stavební materiál. Bylo třeba
eliminovat tepelné mosty a zvolit izotropní materiál s lehkou opracovatelností,
co nejmenší objemovou hmotností a dobrými tepelněizolačními vlastnostmi. Ytong
kromě tepelně izolačních vlastností vyniká nad tradičními zdicími materiály
snadnou opracovatelností – nepravidelné tvary půdorysu i zaoblené rohy bylo
možné realizovat bez zbytečného odpadu stavebního materiálu. Objemová hmotnost
hrála rovněž důležitou roli, protože zdivo bylo použito jako výplň nosného
železobetonového skeletu. Výběr lehkého materiálu sebou nesl pozitivní důsledky
při dimenzování nosného systému s požadavkem na zateplení celé budovy – zde
byla volba materiálu s co nejlepšími tepelně izolačními vlastnostmi velmi
podstatná.
Publikováno v časopise Stavba č. 1/2016, str. 58-59
