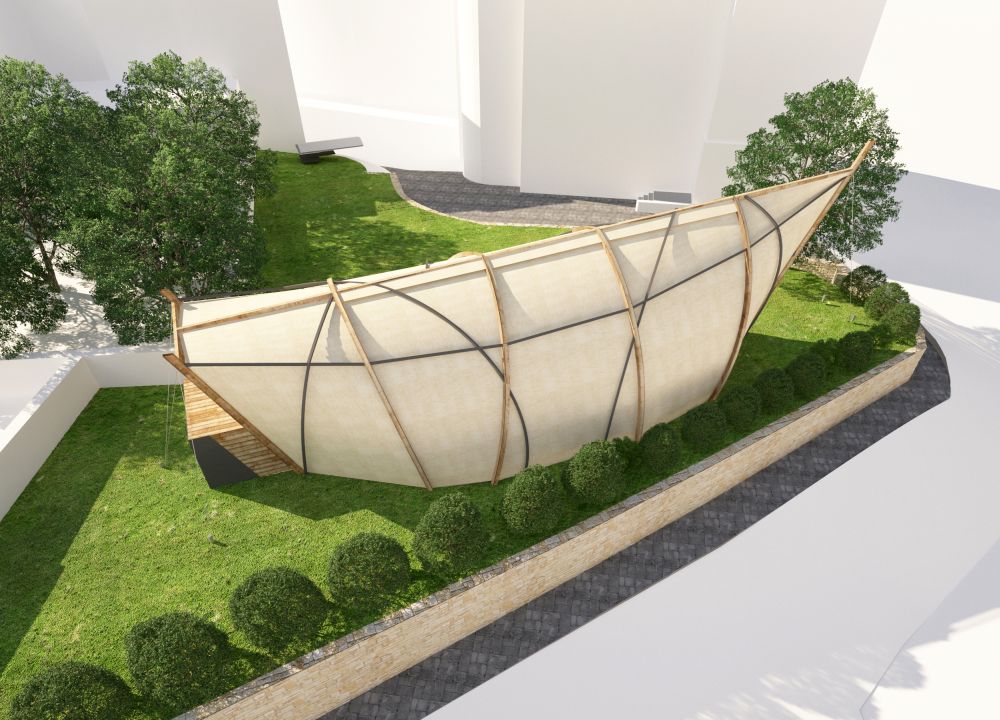

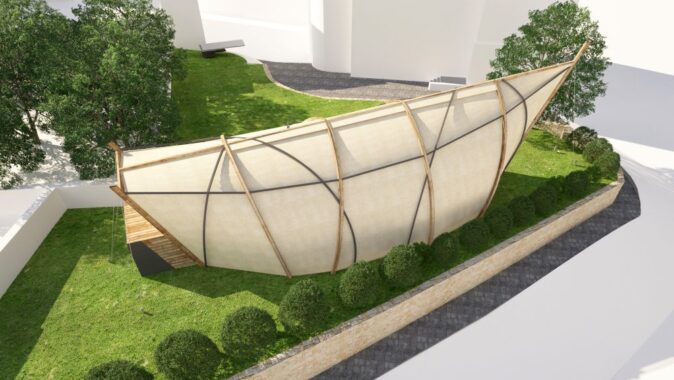

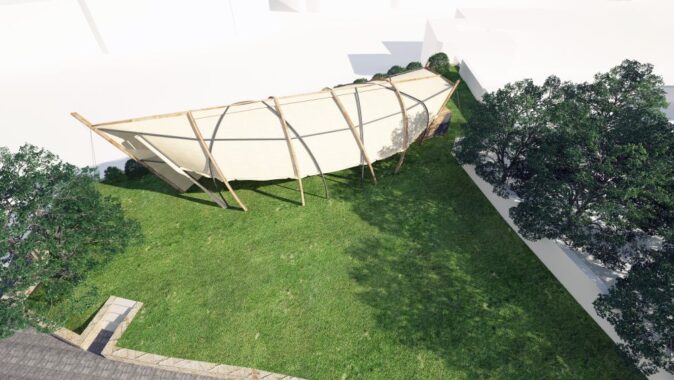

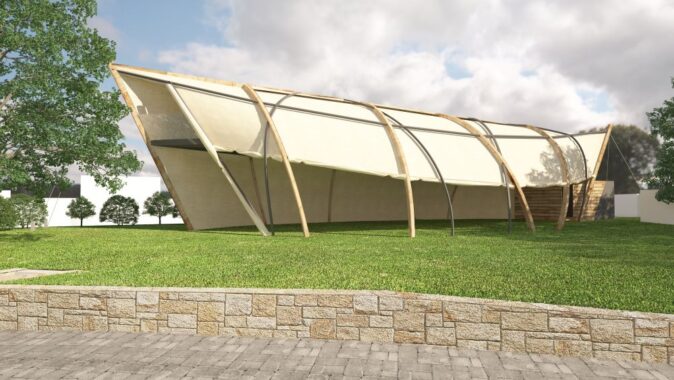

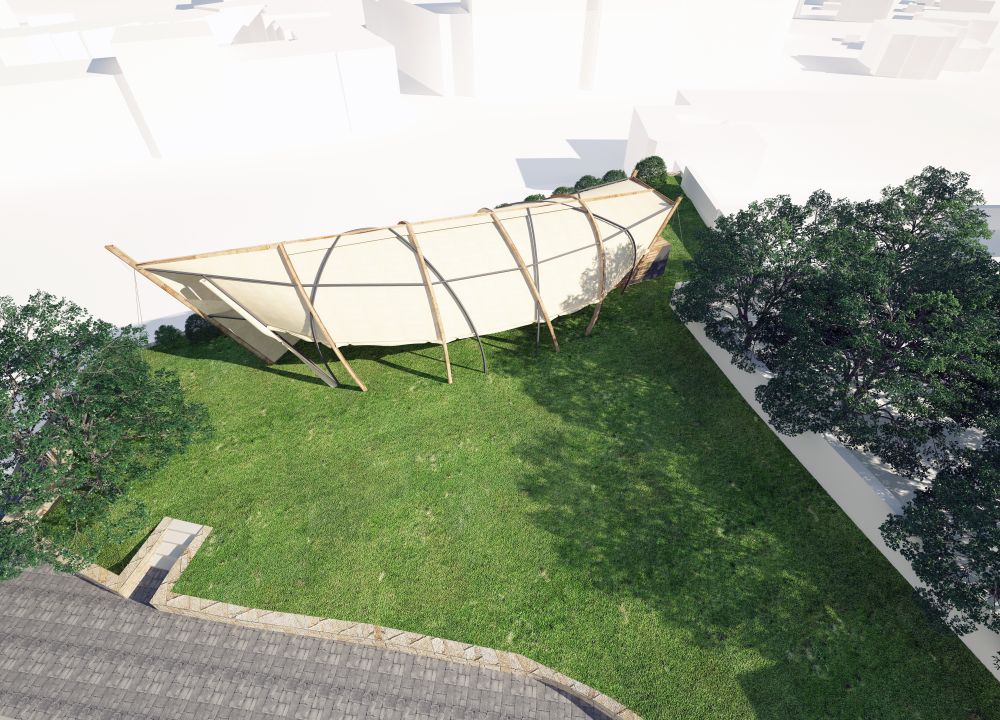

Exteriérovou divadelní scénu jsme navrhli ve tvaru lodi
obrácené dnem vzhůru. Konstrukci pro zastřešení má z dřevěných a ocelových
prvků s plachtovým pláštěm, využívat se bude pouze v letních měsících. Multifunkční

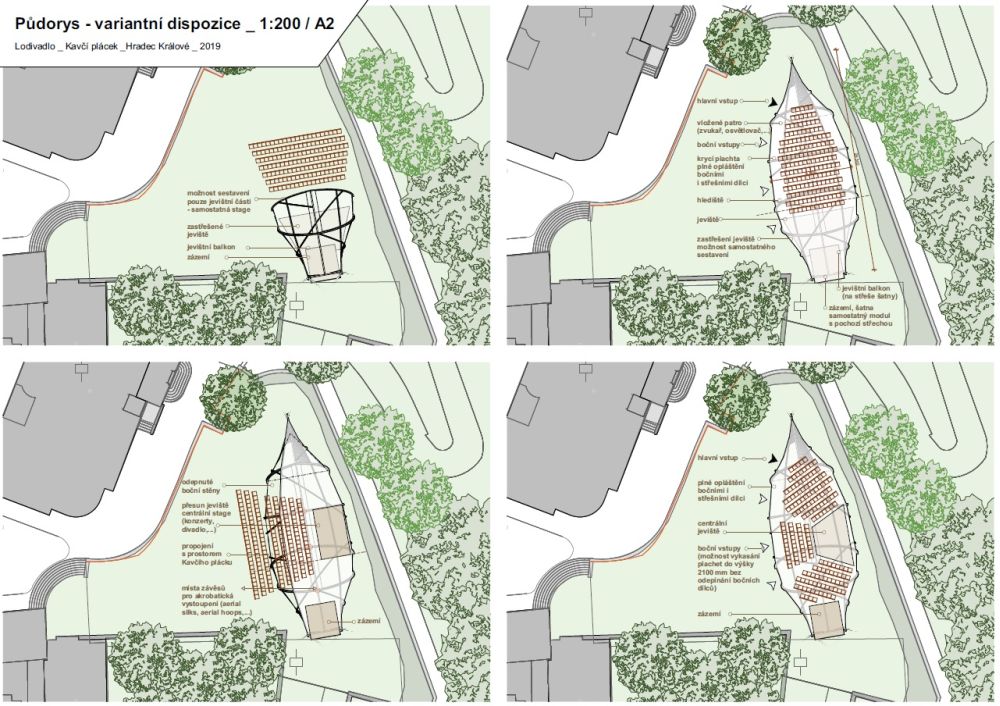

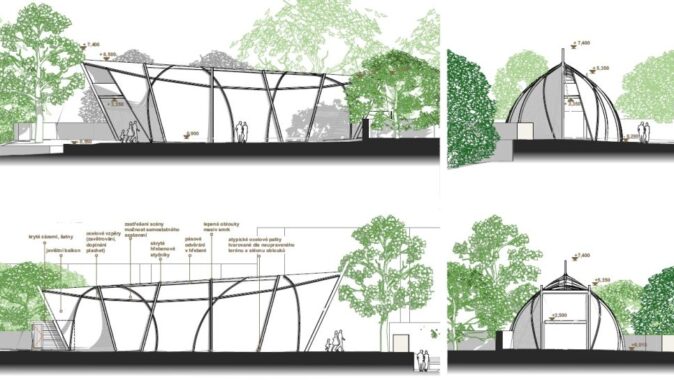

konstrukce letní scény umožní různé dispozice a využití: zastřešené
dvouúrovňové jeviště a hlediště v klasickém i centrálním uspořádání, velkou
koncertní scénu, menší samostatnou stage i prostor pro závěsnou akrobacii.

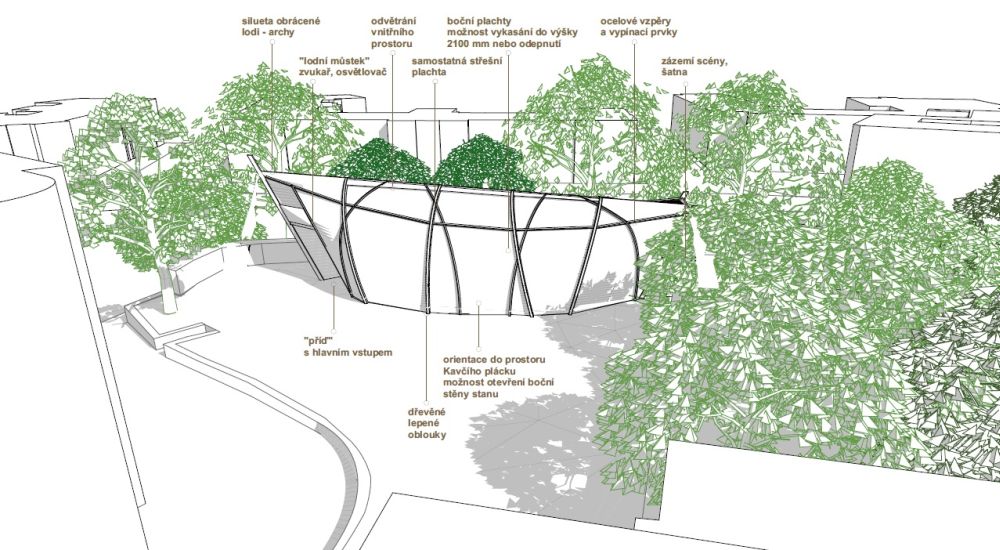

Dynamicky tvarovaná dřevěná lepená žebra i ocelové vzpěry tvoří prostorově
tuhou konstrukci, která přenáší namáhání větrem i rázové zatížení při
akrobatických vystoupeních. Zároveň slouží k vypnutí pláště z celtoviny s
vodoodpudivou fungicidní úpravou. Plachty mohou krýt interiér, být vykasány
nebo tvořit pouze střechu, zároveň ponechávají konstrukci pohledovou v

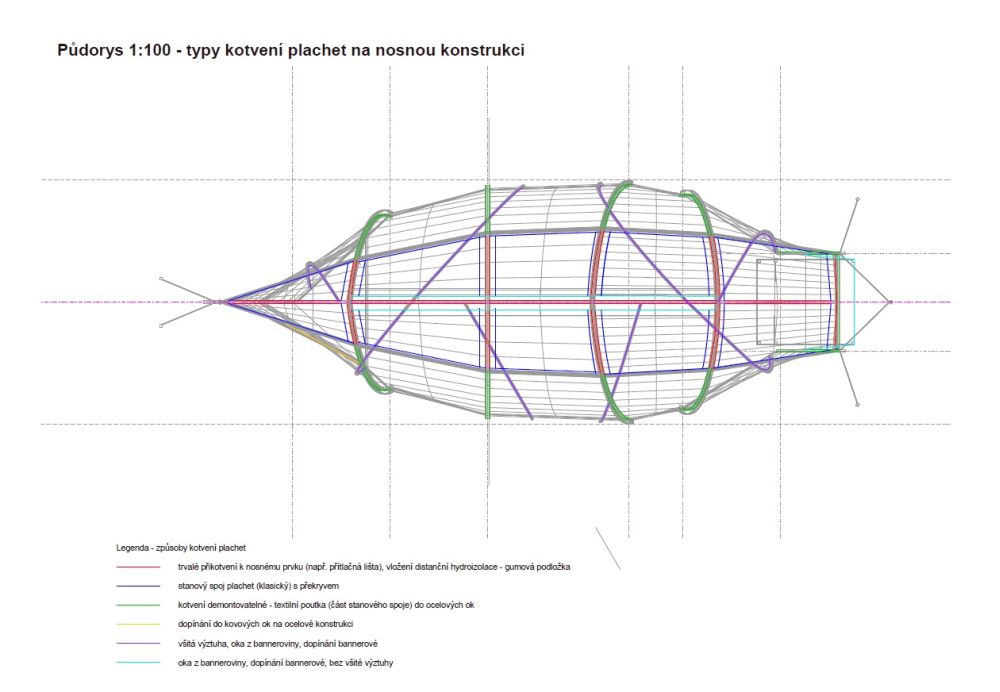

interiéru i v exteriéru. Zcela atypický systém upínání plachet je umístěn do T
průřezu lepených oblouků, čímž je kryta připojovací spára. V hřebeni je
vytvořeno podélné odvětrání zajišťující cirkulaci vzduchu a bránící přehřívání.
Stavbu charakterizují přiznané detaily spojení nepravidelných dřevěných a

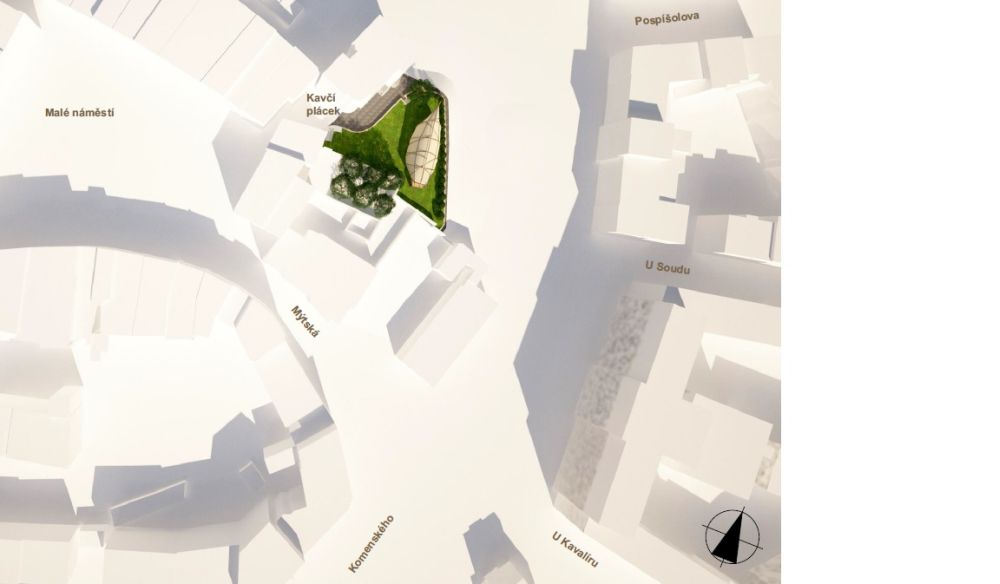

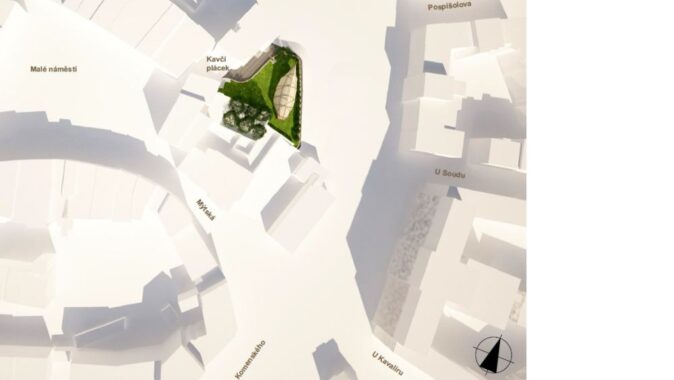

ocelových prvků a přesné osazení na nezarovnaný památkově chráněný terén.

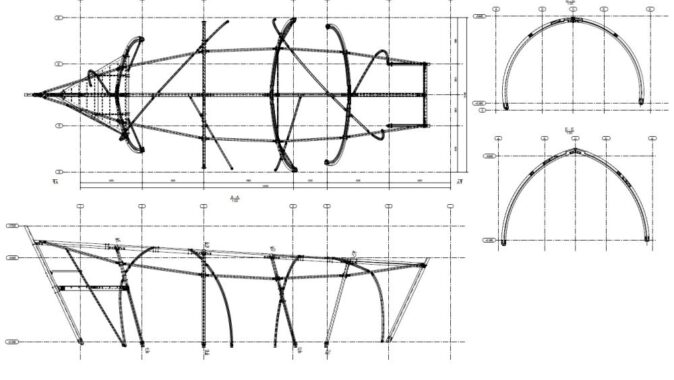

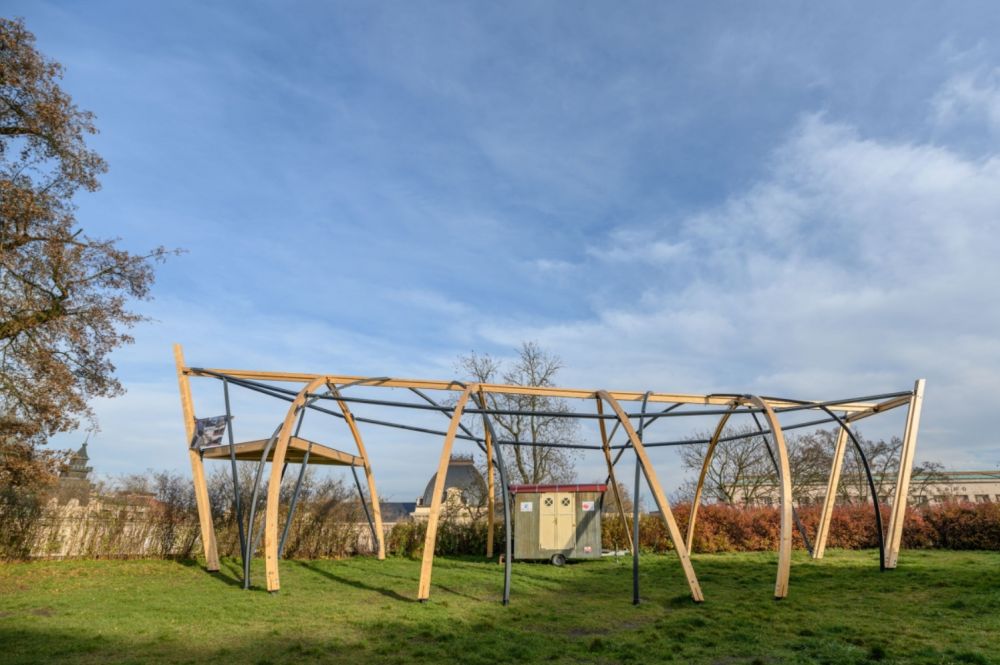

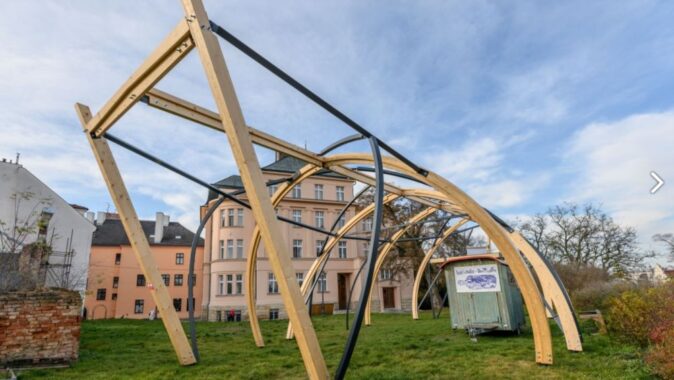

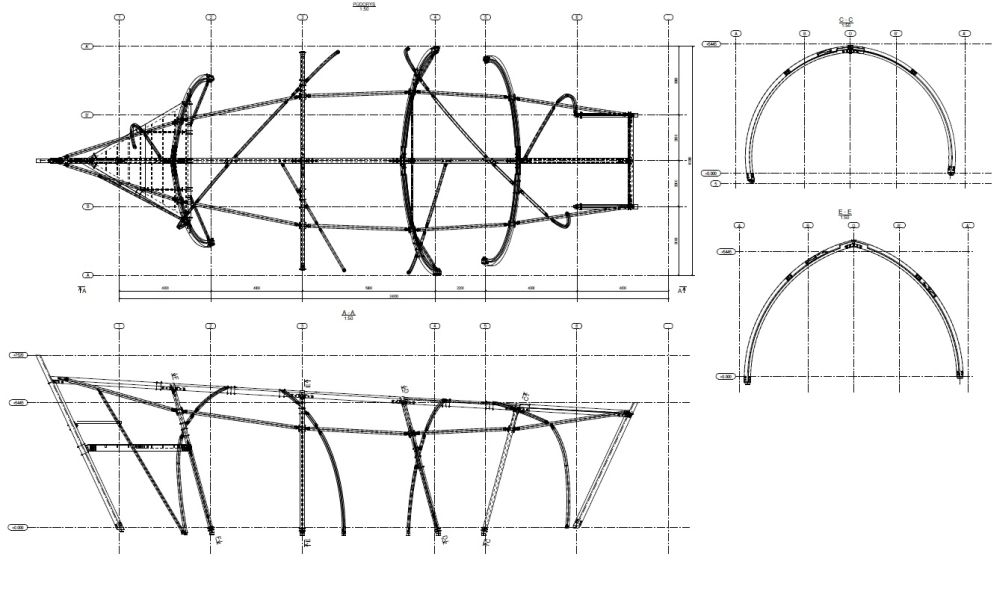

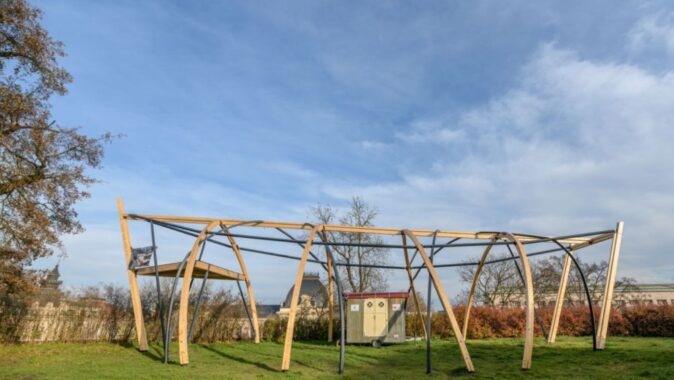

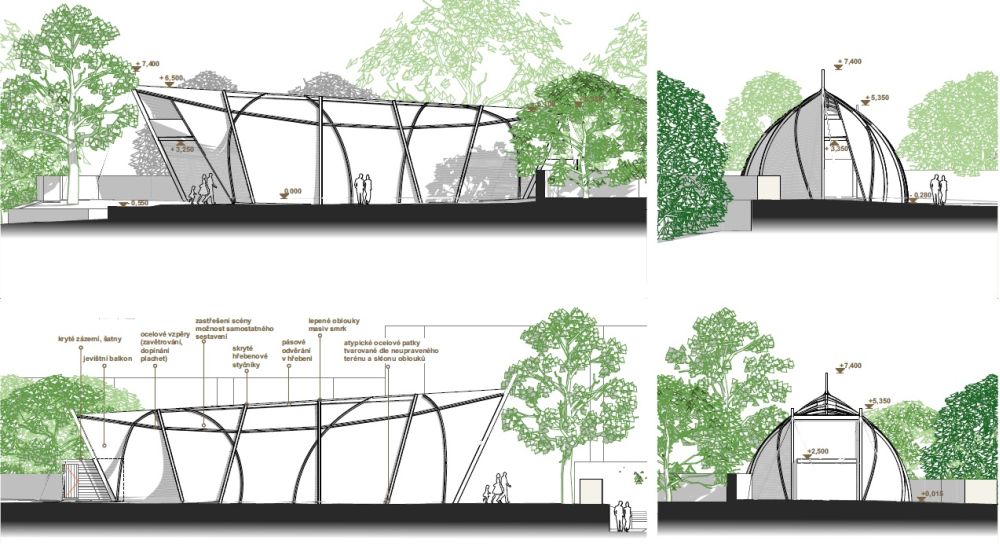

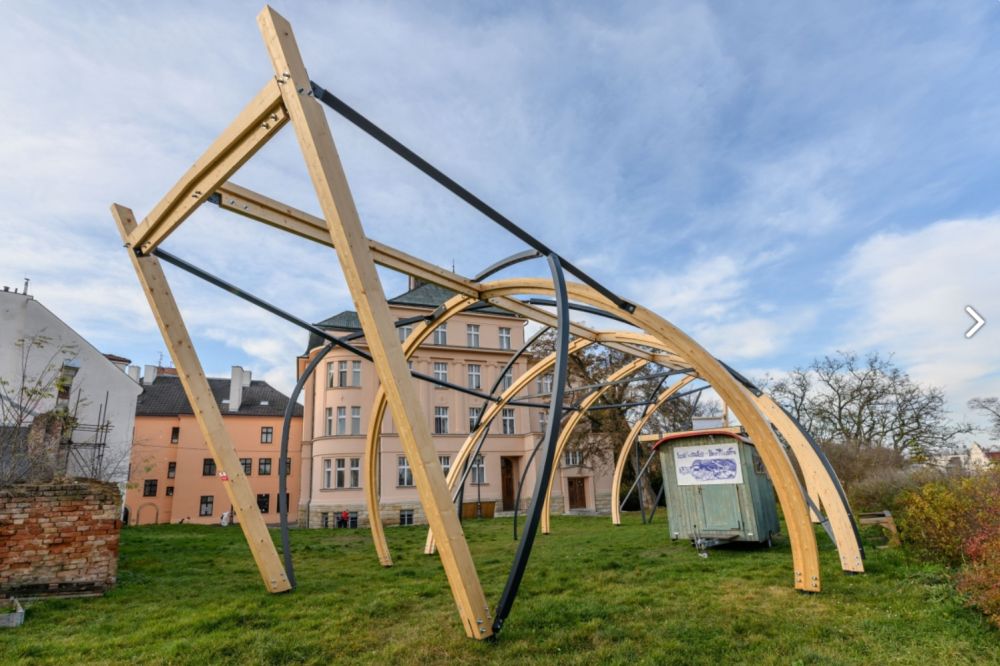

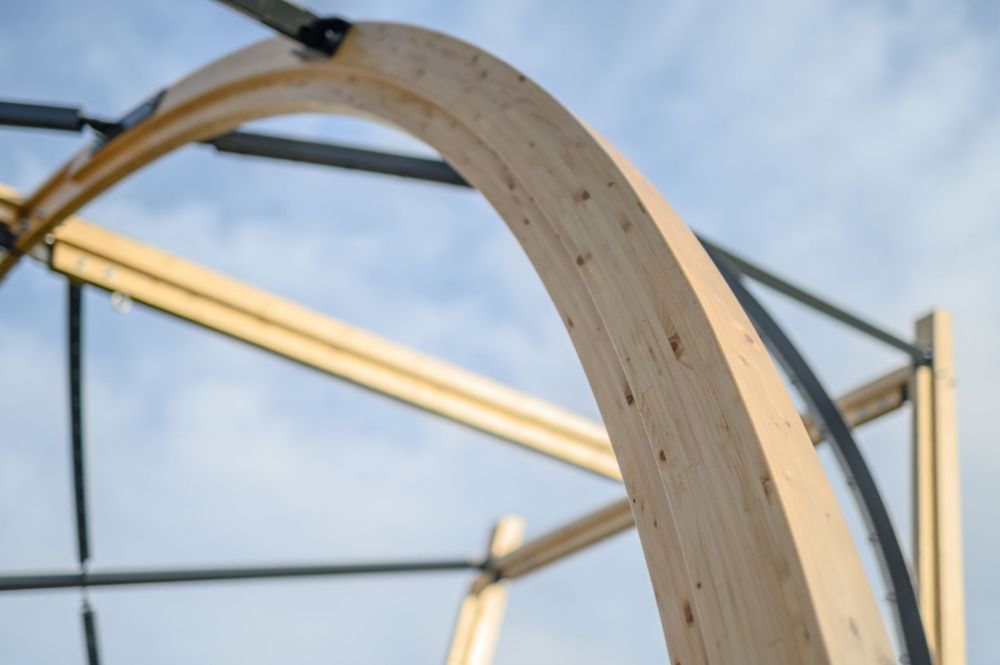

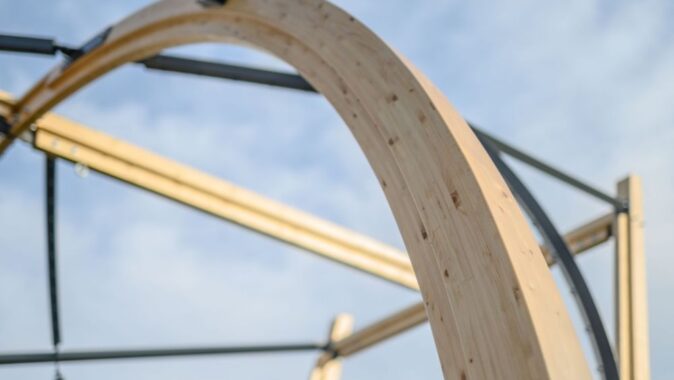

Loď tvoří čtyři příčné obloukové rámy s různou geometrií z lepeného dřeva,
které jsou propojeny vrcholovým dřevěným trámem a soustavou obloukových a
přímých ocelových ztužidel. Tři rámy jsou odkloněny ze svislé roviny o 15°,

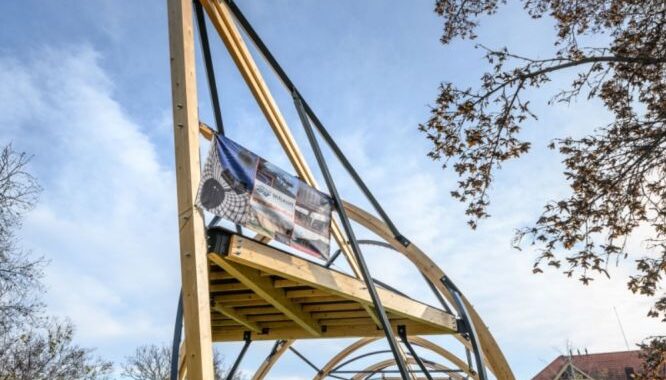

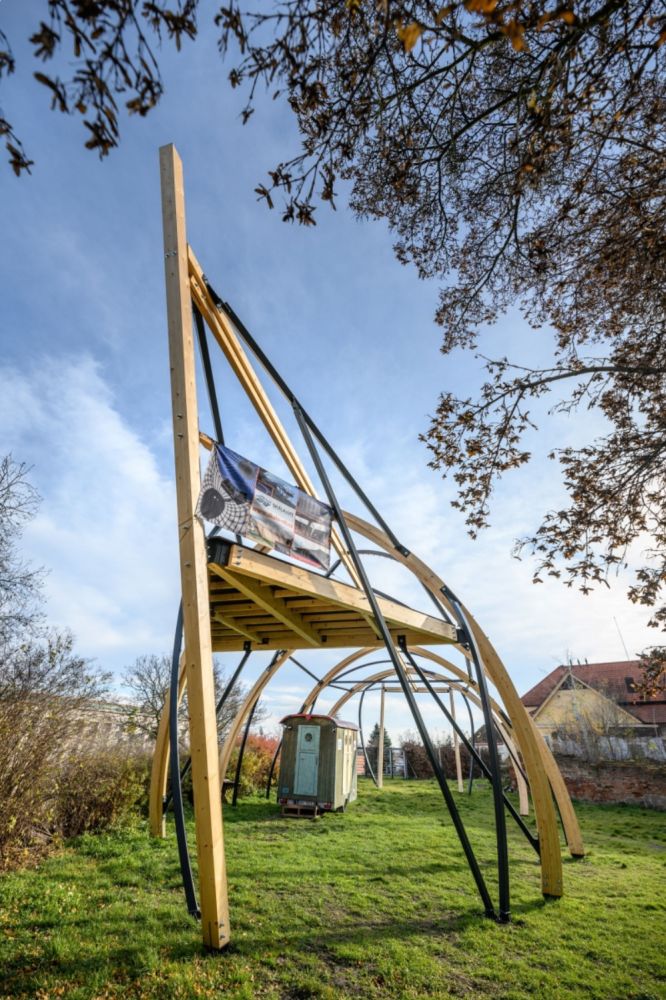

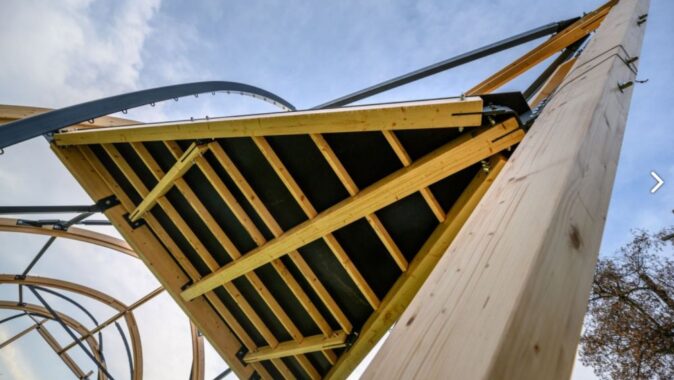

příď tvoří jeden šikmý dřevěný sloup, záď dva šikmé dřevěné sloupy. V prostoru

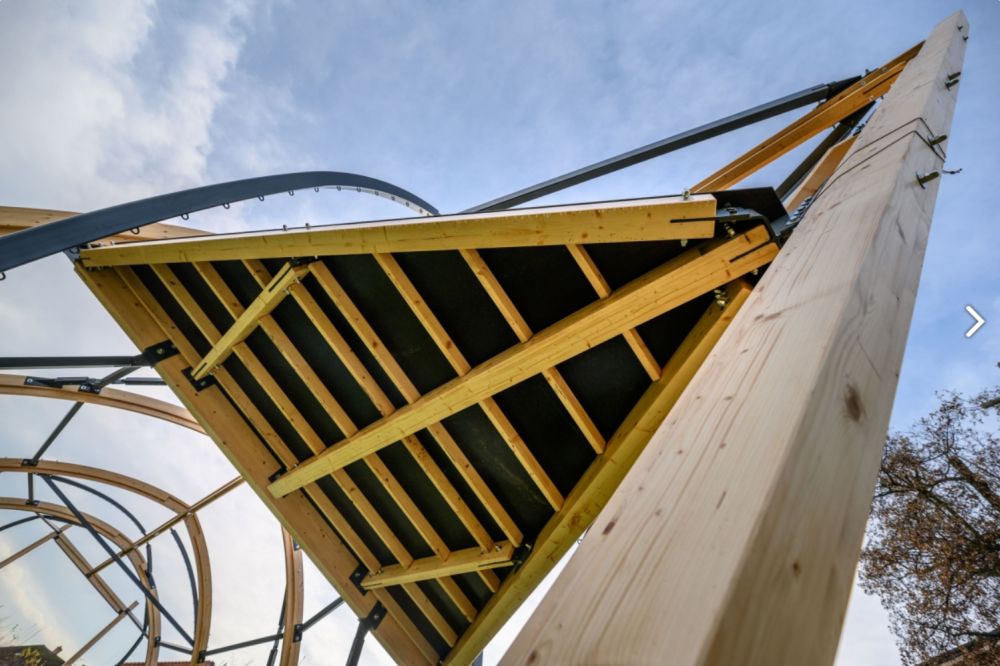

přídě mezi sloupem a prvním rámem je vloženo patro pro umístění zařízení pro
ovládání zvuku. V prostoru zádi je nezávislá konstrukce šatny a zázemí pro
herce z ocelových tenkostěnných profilů s půdorysnými rozměry 3,5 x 4 m. Konstrukci
je také možno smontovat pouze částečně, a to pouze záďové sloupy a další dva
navazující oblouky. Pak je však krajní oblouk nutno vyztužit vzpěrami.

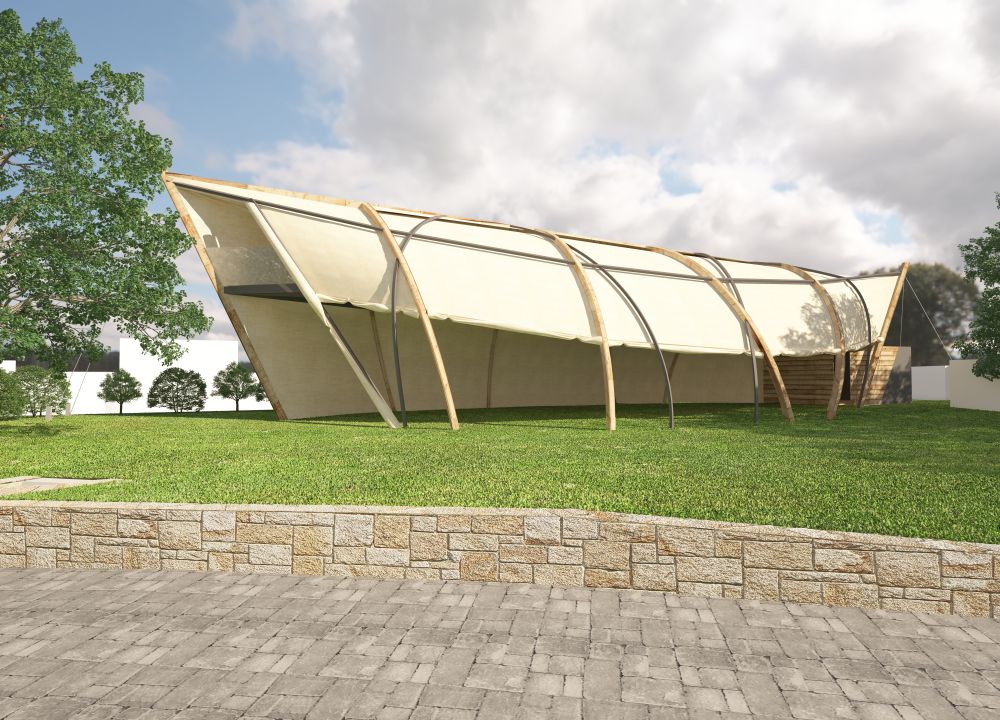

Opláštění je navrženo z plachy, která je rozdělena na díly vložené mezi dřevěné
rámy a umožňuje tak buď celou konstrukci uzavřít, nebo ji nechat částečně
otevřenou. Konstrukce šatny bude opláštěna dřevěnými deskami.
Autorská zpráva
