Dům v ocelovém korzetu
Osvobození čp.442/22, Praha - Suchdol
(28. 11. 2019) Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-
Jan Šépka
-

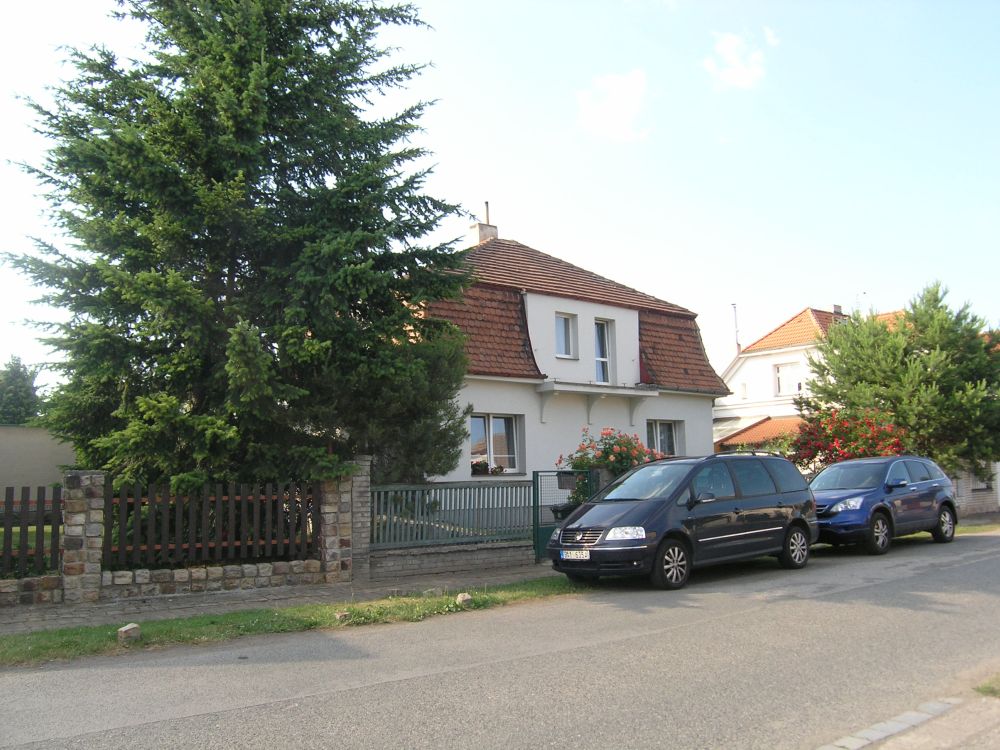

Dům před rekonstrukcí
-
Skica
-

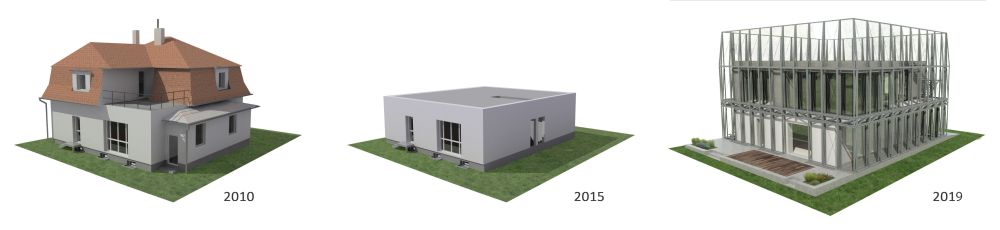

Schéma rekonstrukce
-

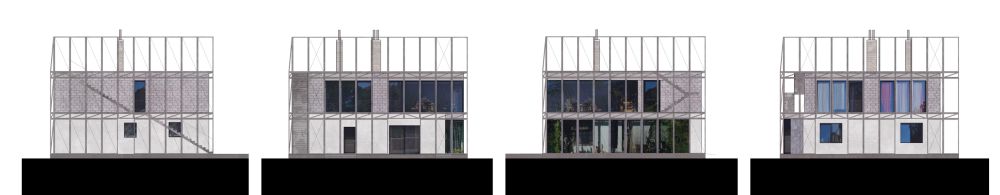

Pohledy
-

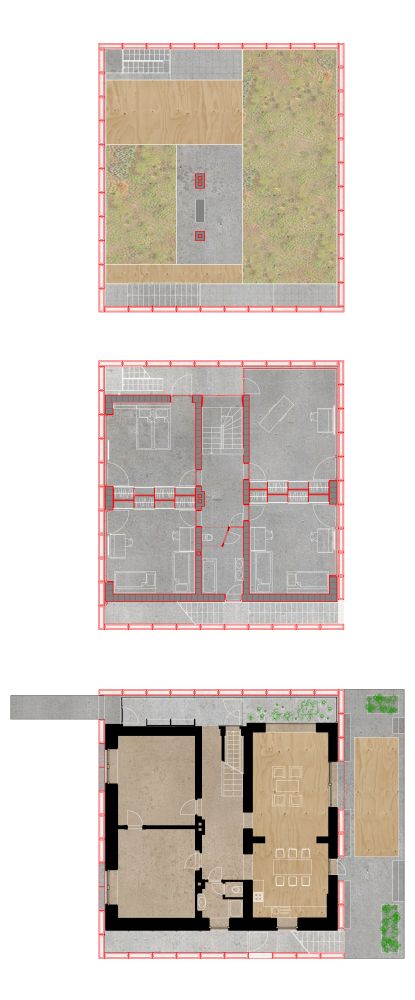

Půdorysy
-

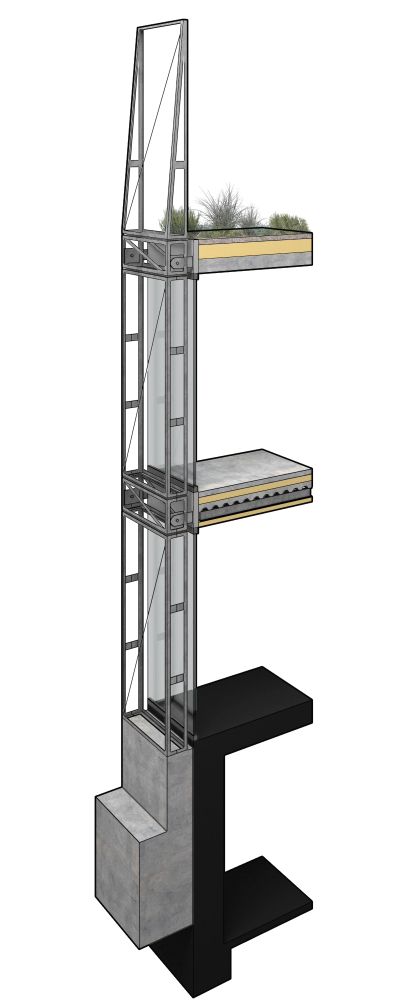

Řešení konstrukce

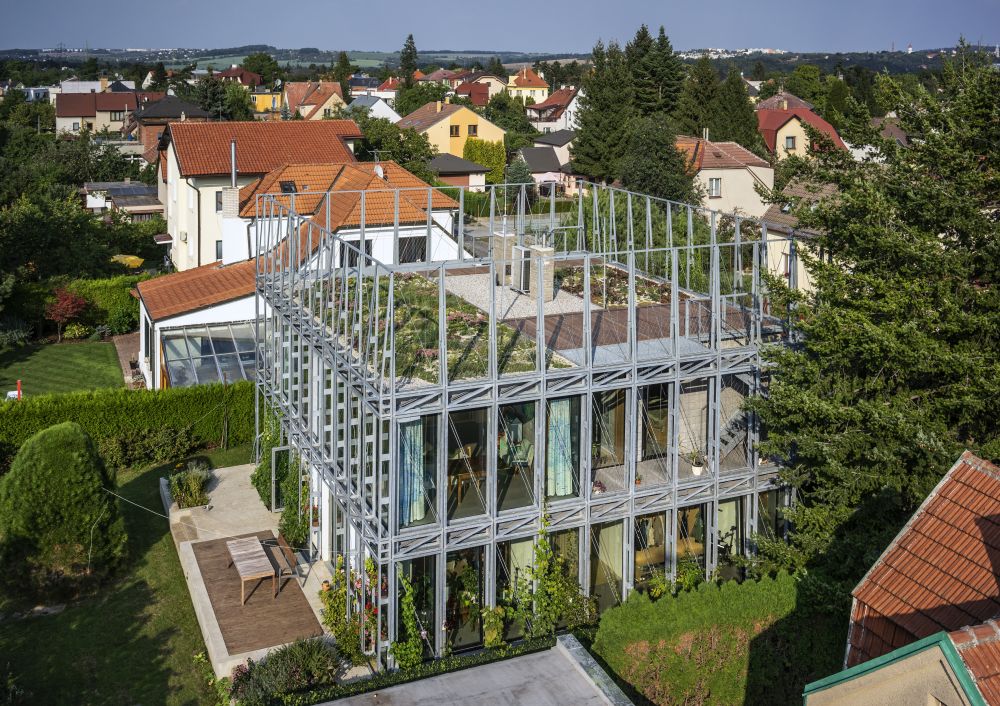

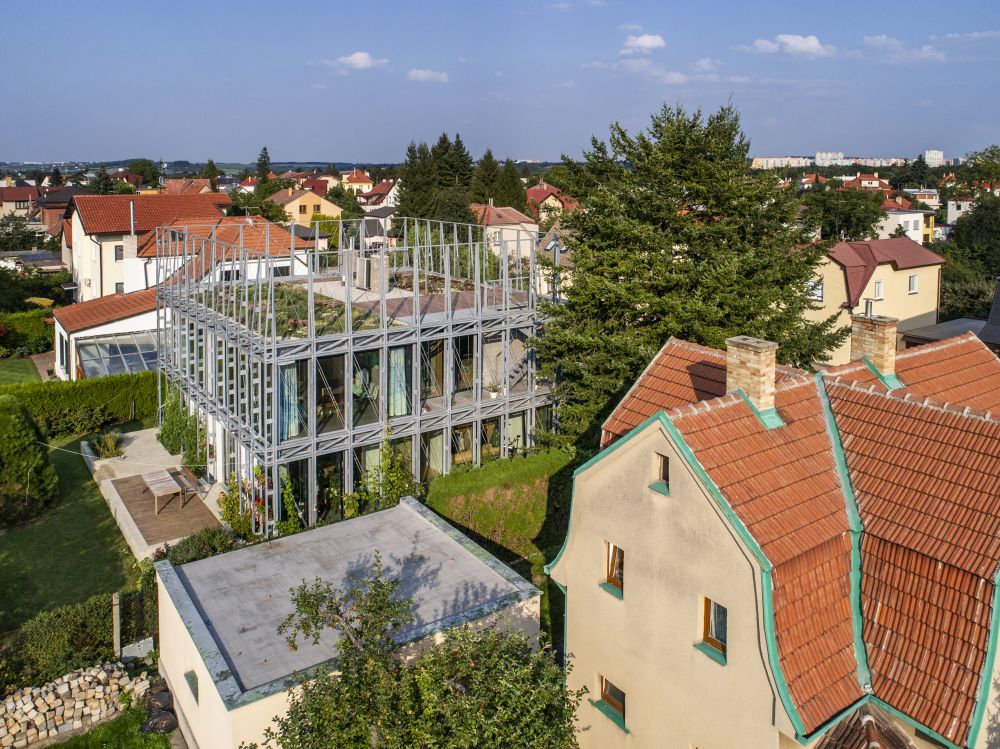

Dům v ocelovém korzetu
Dům byl jako původně rekreační objekt z třicátých let 20.
století několikrát dostavován a přestavován k trvalému bydlení. Vzhledem k
těmto zásahům přestala být jeho stabilita dostatečná. Základním rozhodnutím
tedy bylo doplnit a ztužit jeho konstrukci ocelovým korzetem. Dalším problémem
byla původní mansardová střecha, jež měla tloušťku pouhých 15 cm. Odstranění
celé střechy, ke kterému jsme se nakonec rozhodli, umožnilo nejen efektivněji
vyřešit problém zateplení, ale i úpravu dispozice ve druhém nadzemním podlaží
tak, aby vyhovovala požadavkům investora. Druhé nadzemní podlaží je zároveň v
místě bývalé terasy rozšířeno o nový pokoj.

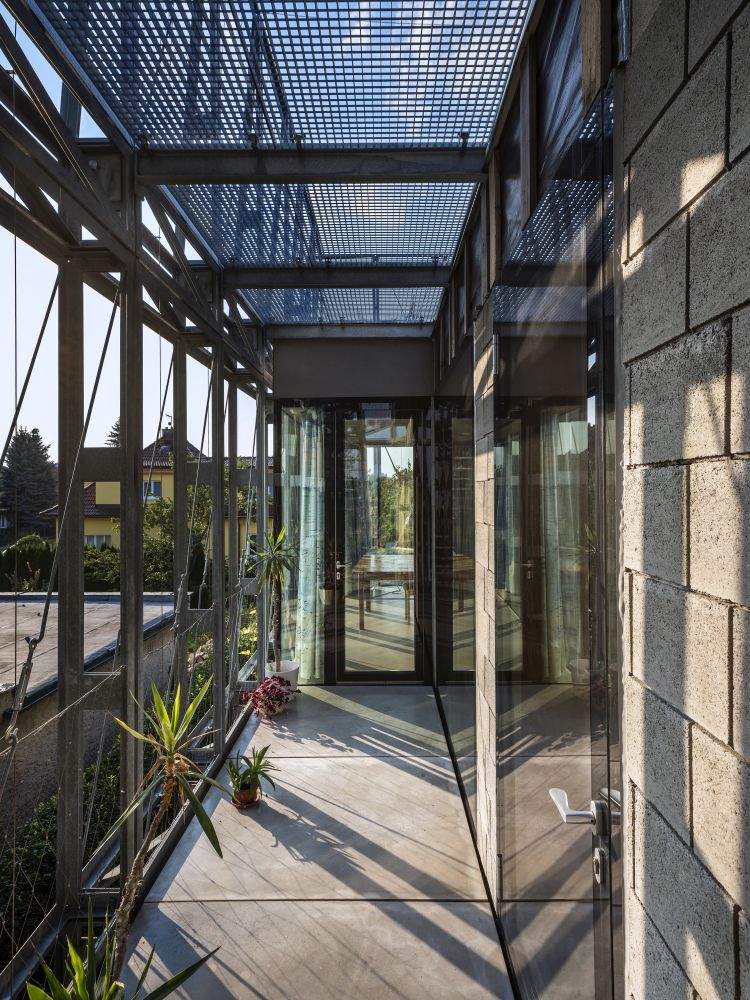

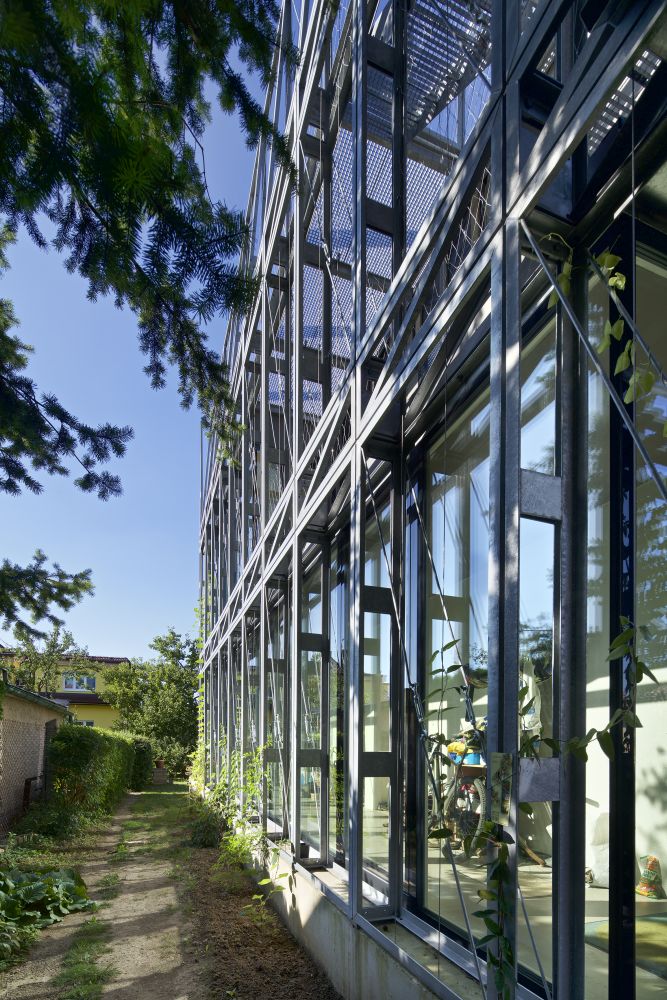

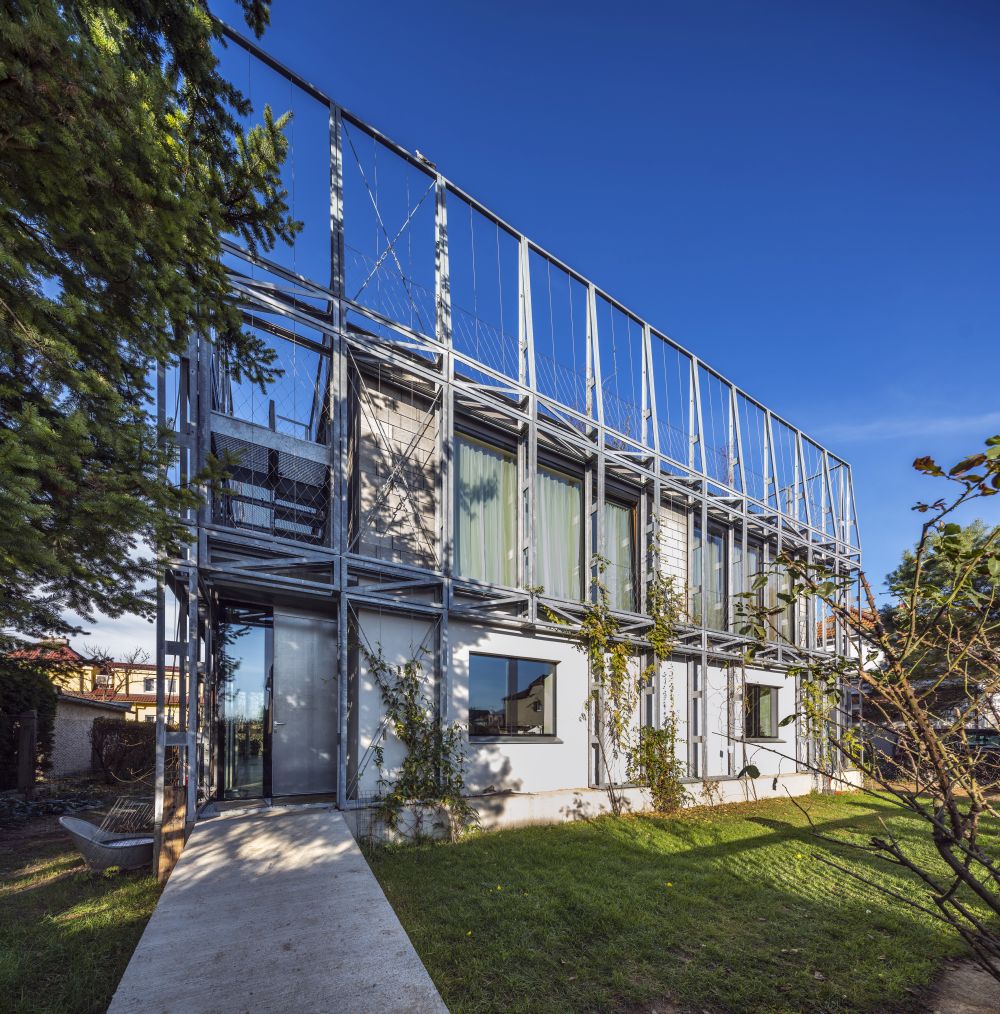

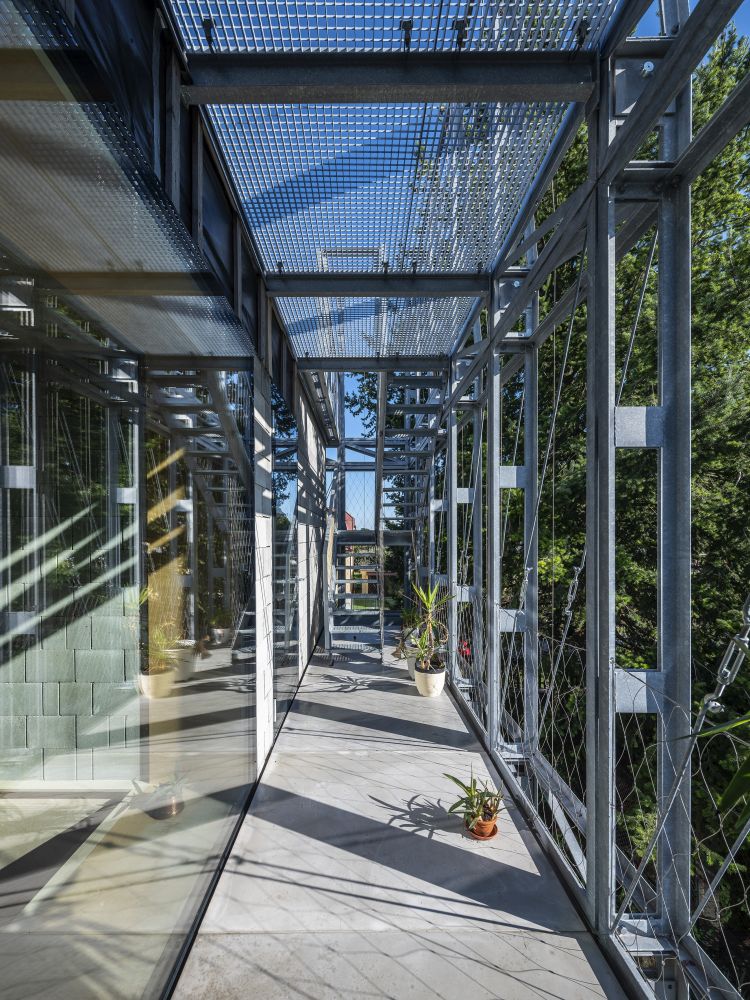

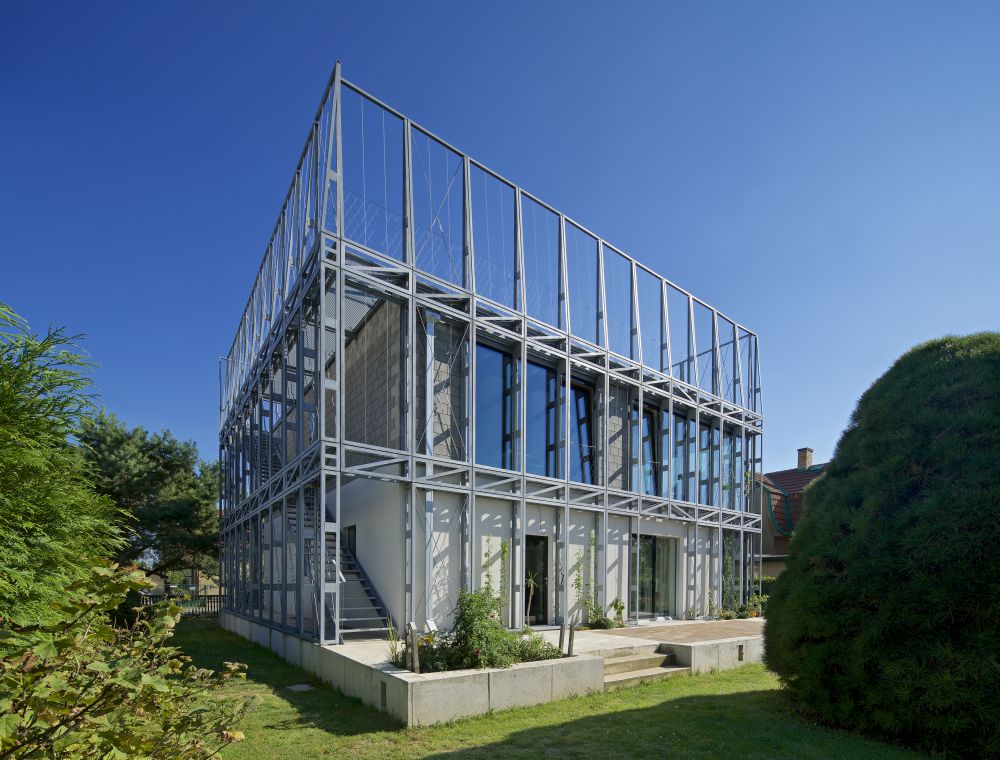

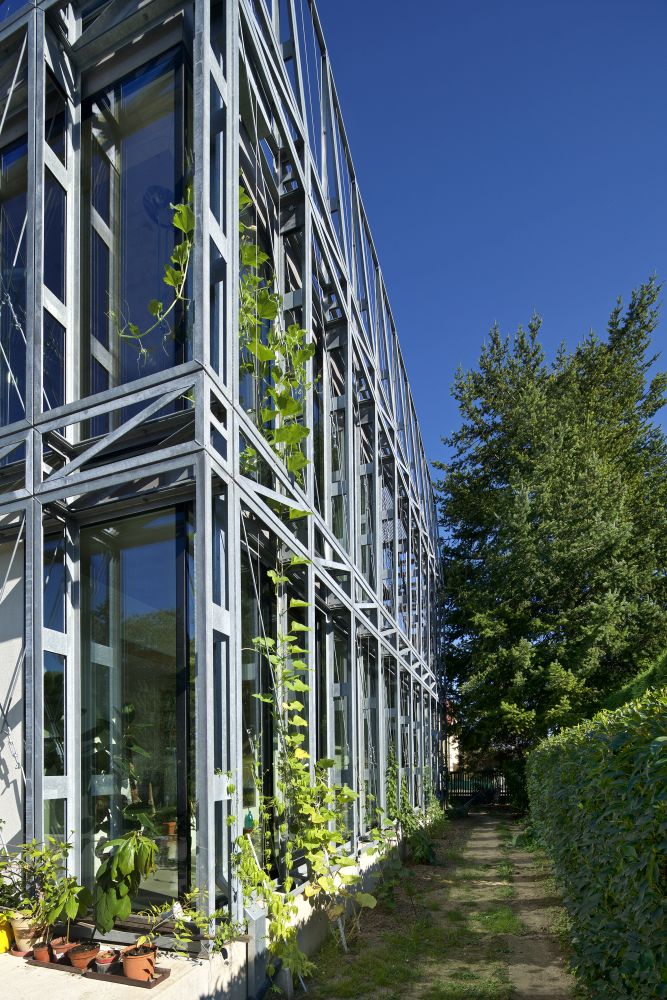

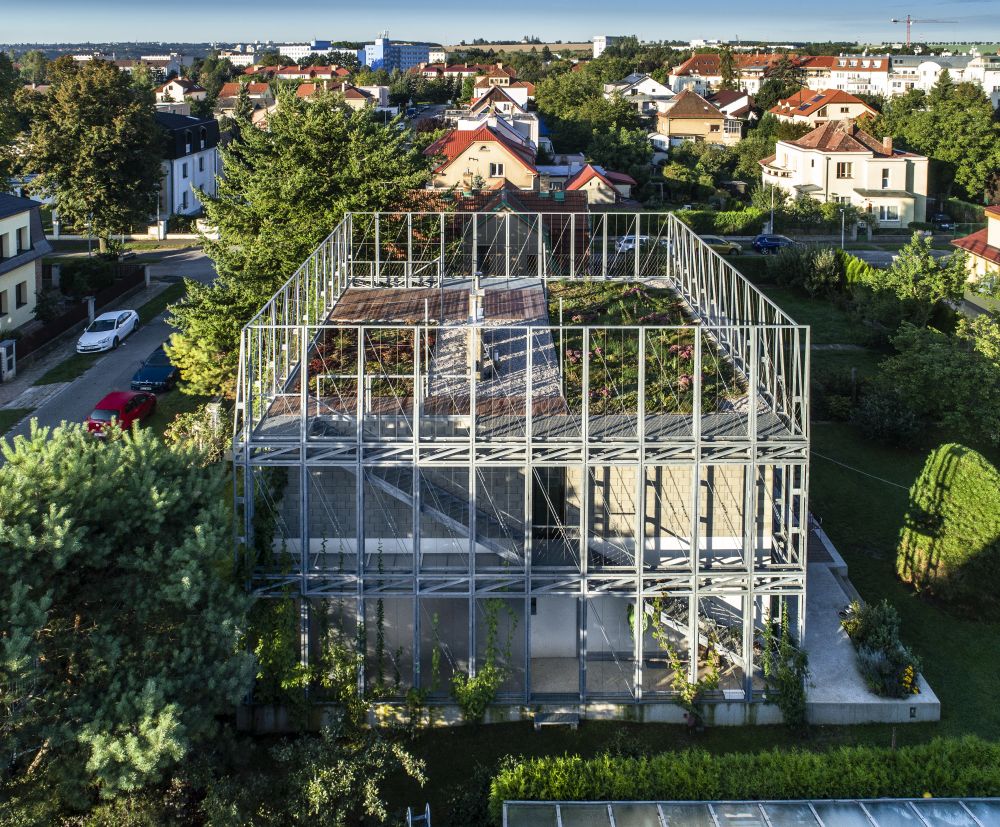

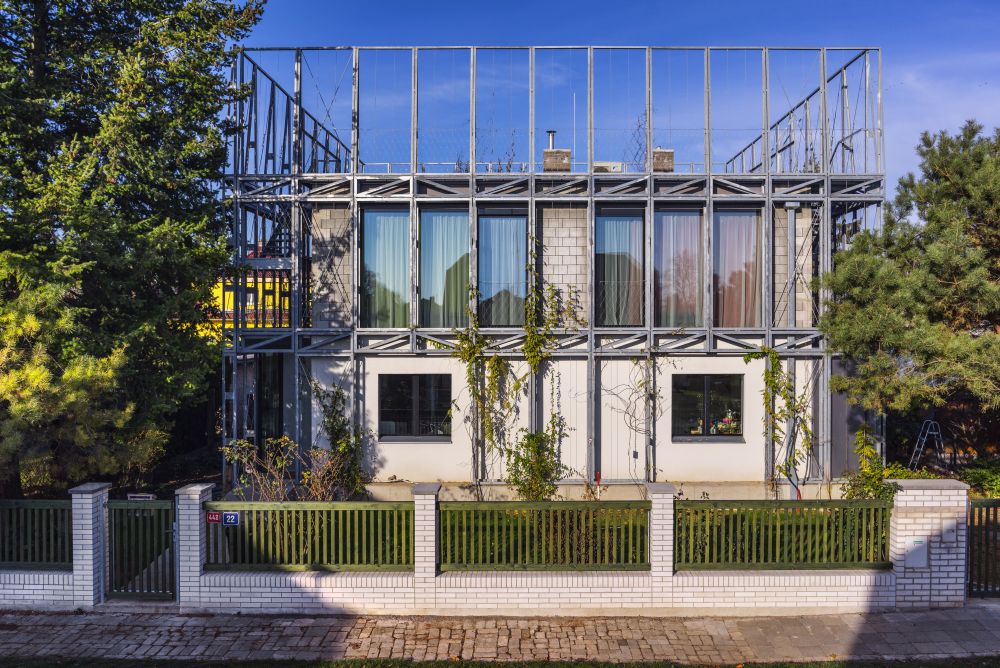

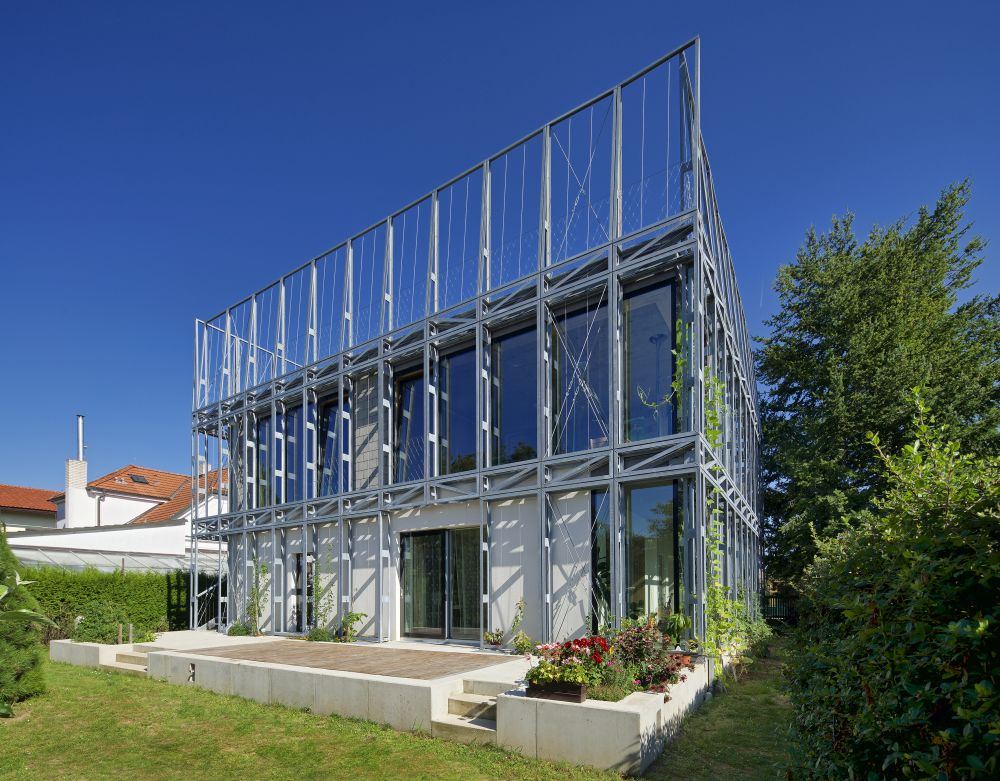

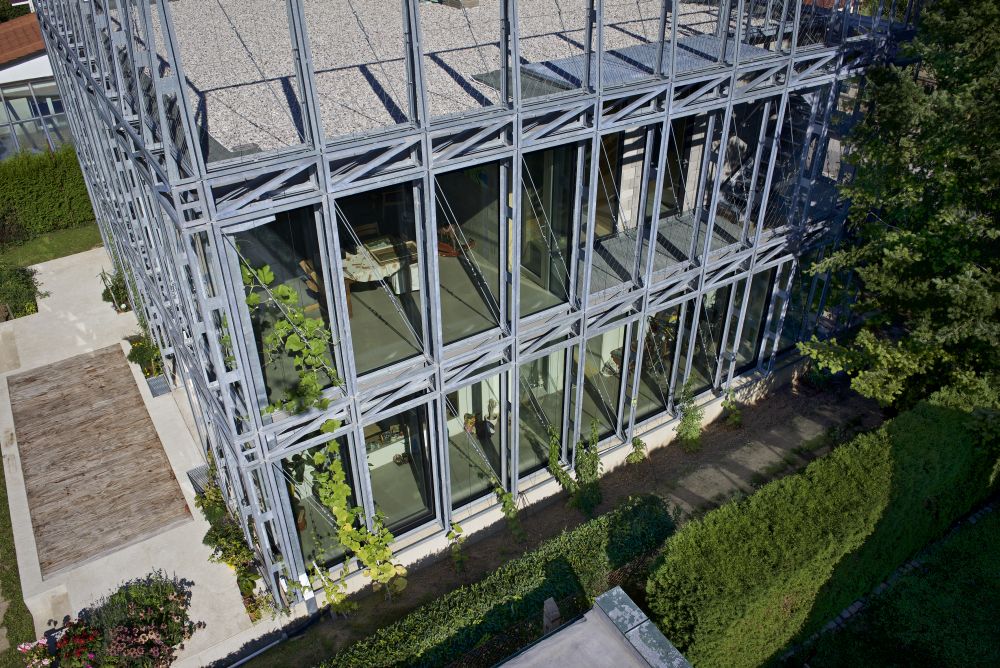

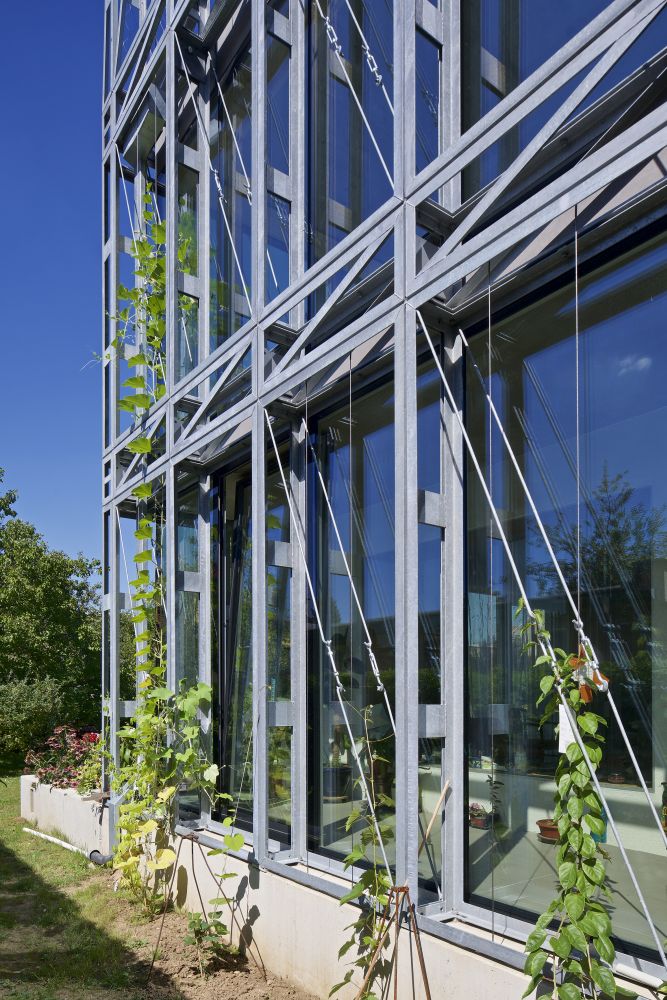

Ocelový korzet není pouze technickým prvkem, zamýšlen byl také jako treláž pro
popínání rostlin, a po architektonické stránce celý objekt sceluje. Korzet je
sestaven ze stejných ocelových hranolů svařených z L profilů v modulu 1280 mm.
Tento modul umožnil ideálně zachovat stávající otvory ponechané části stavby.
Zděná konstrukce druhého patra z lehkých betonových tvárnic doplňuje nosnou

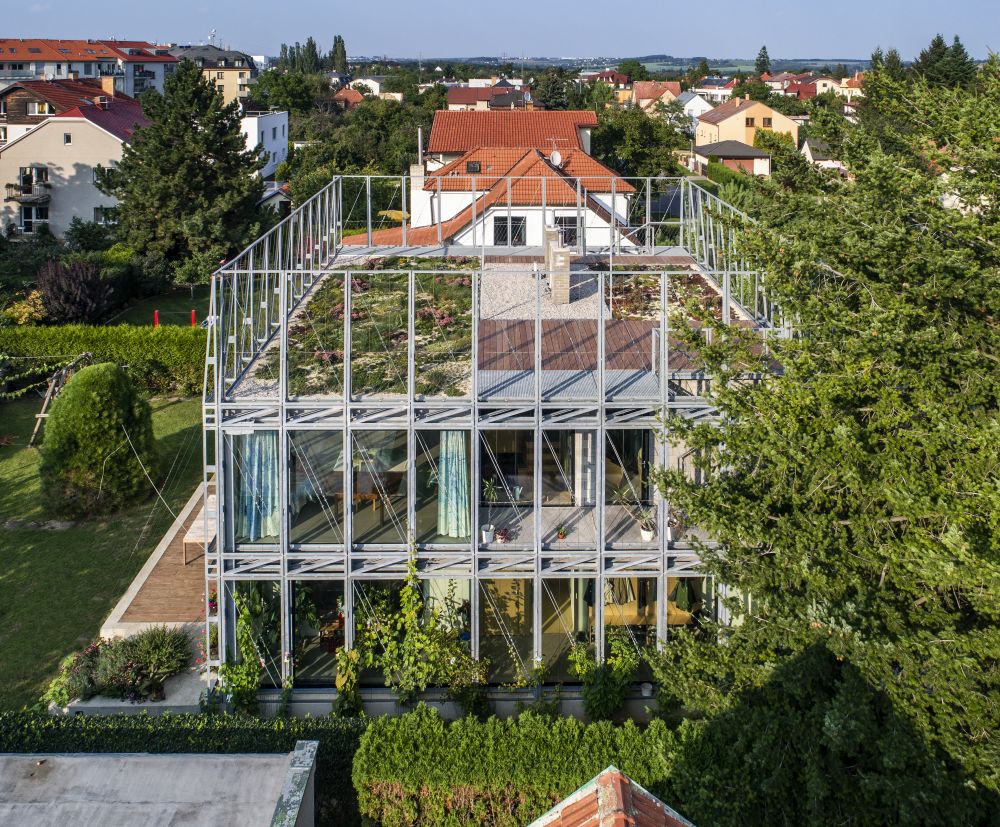

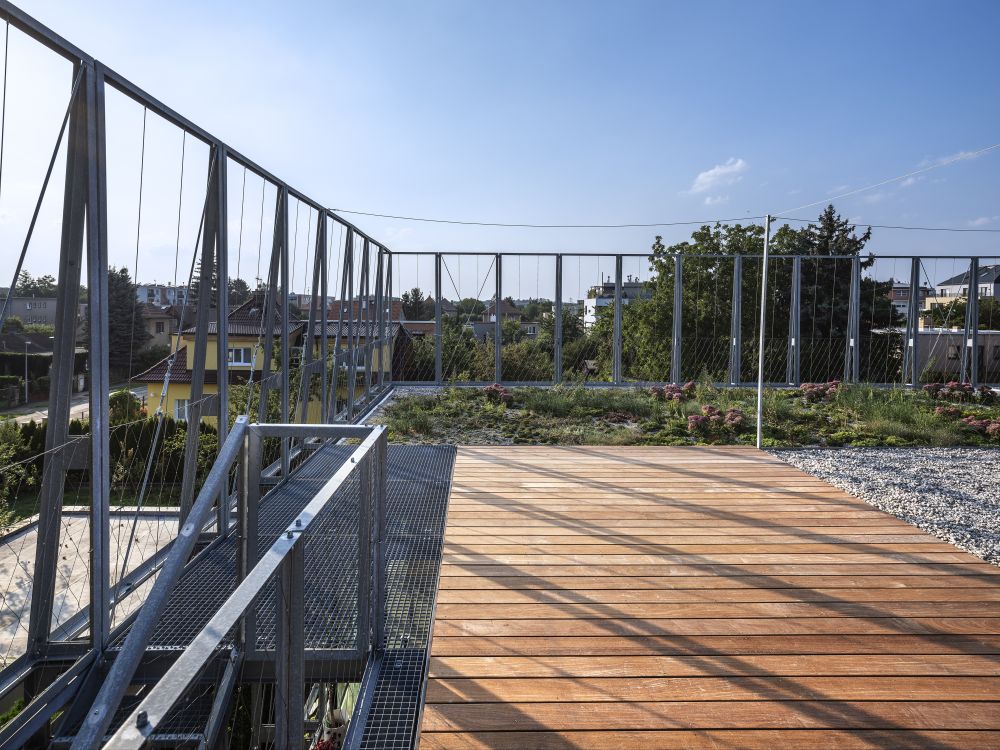

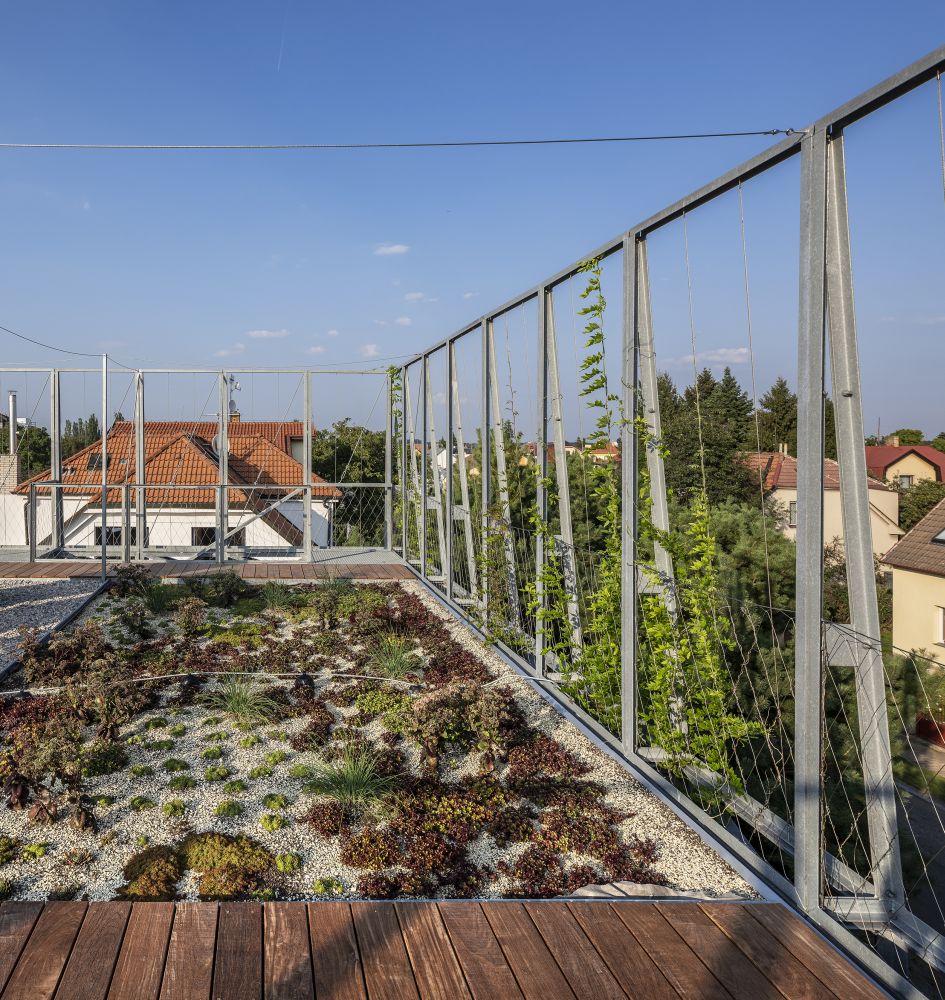

ocelovou část a pomáhá vynést novou střešní železobetonovou desku, která slouží

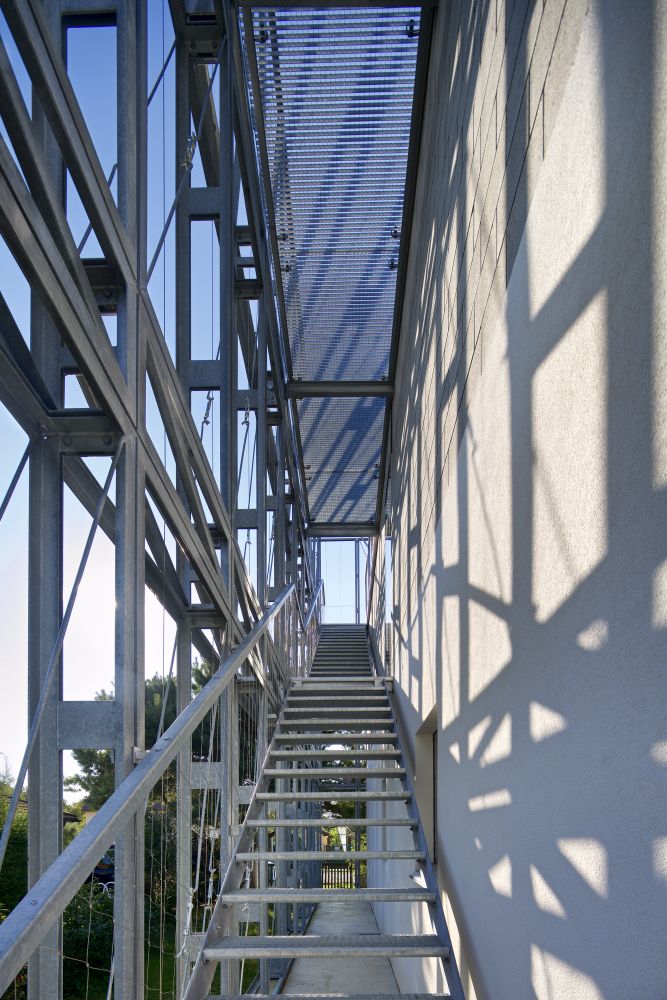

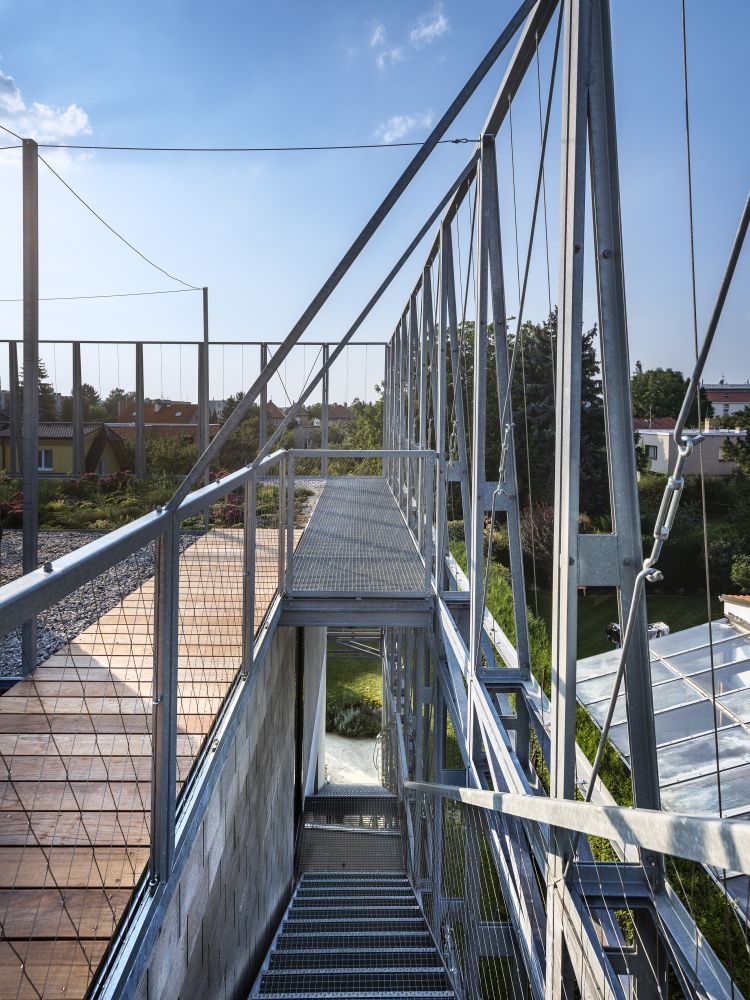

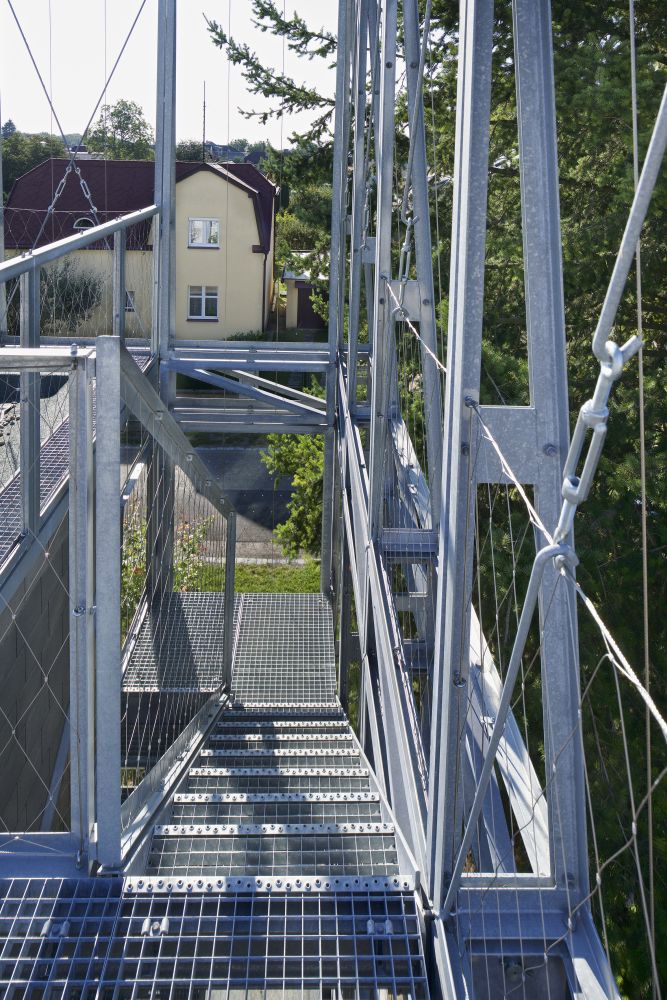

jako pochozí terasa se zahradní úpravou. Přístup na střechu rovnou ze zahrady
umožňuje obslužné schodiště, které je navrženo z boční strany objektu v rámci
ocelové konstrukce.

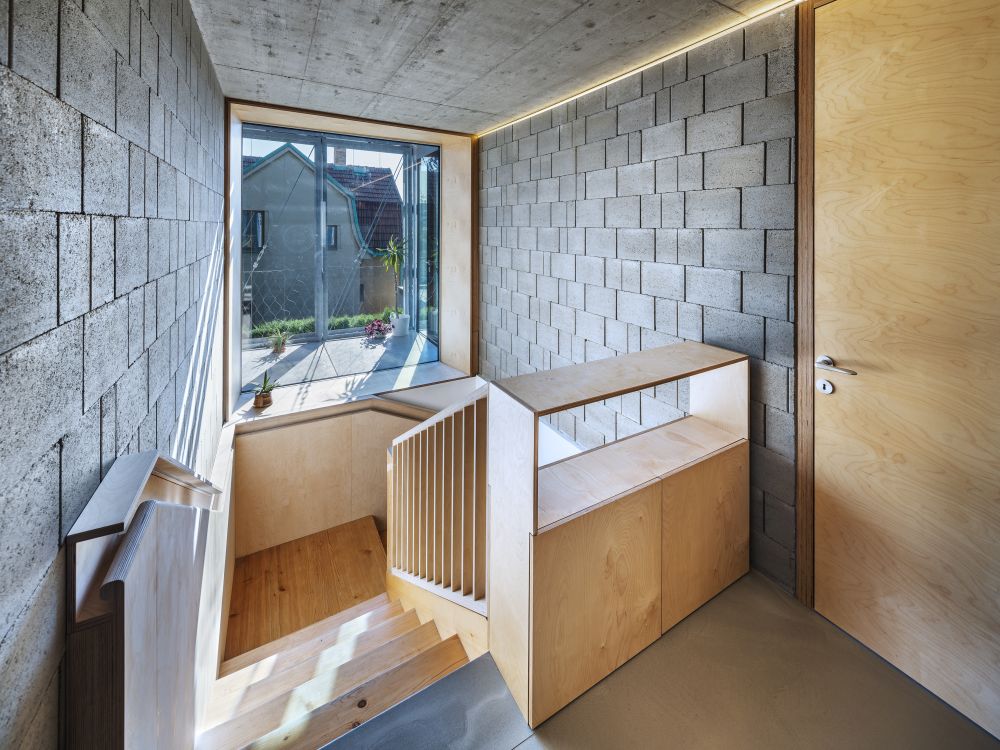

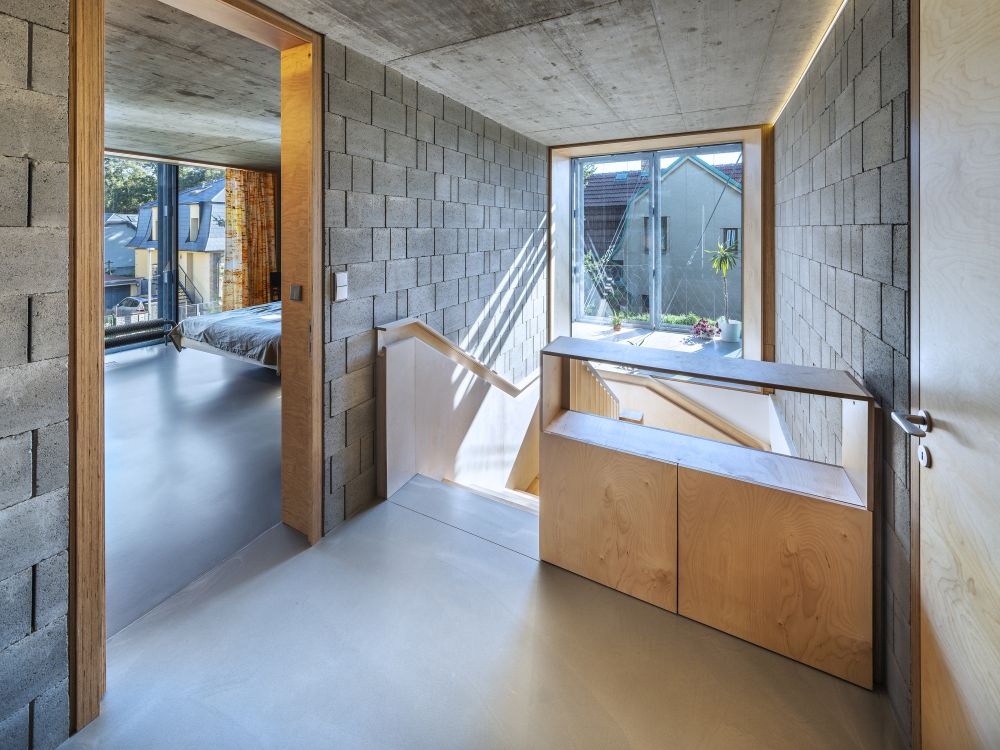

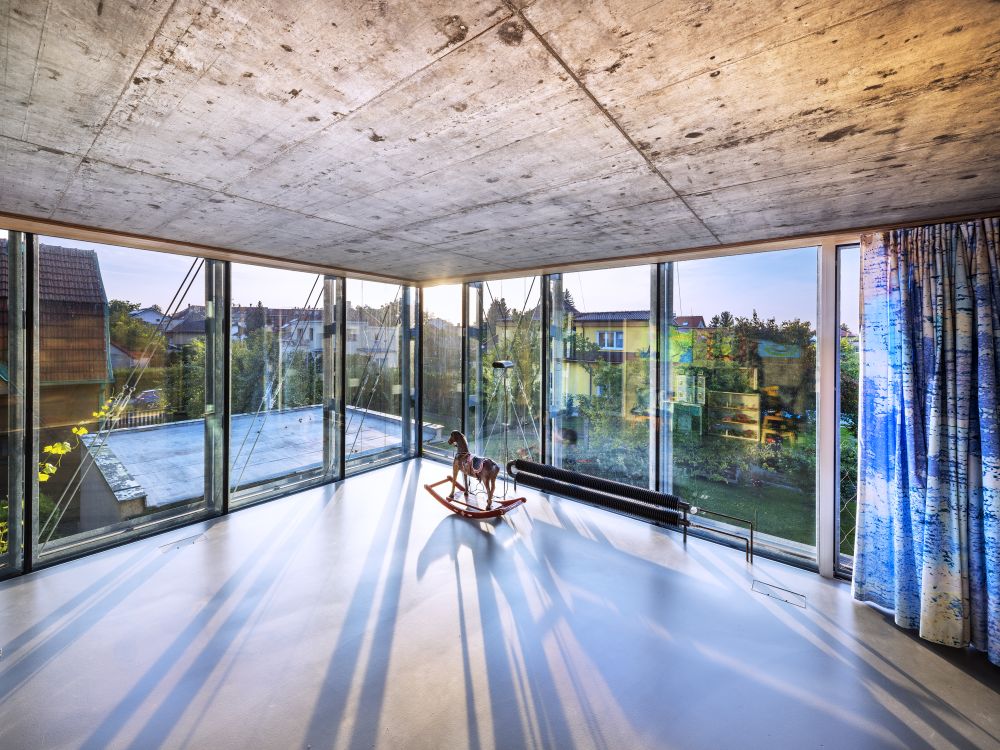

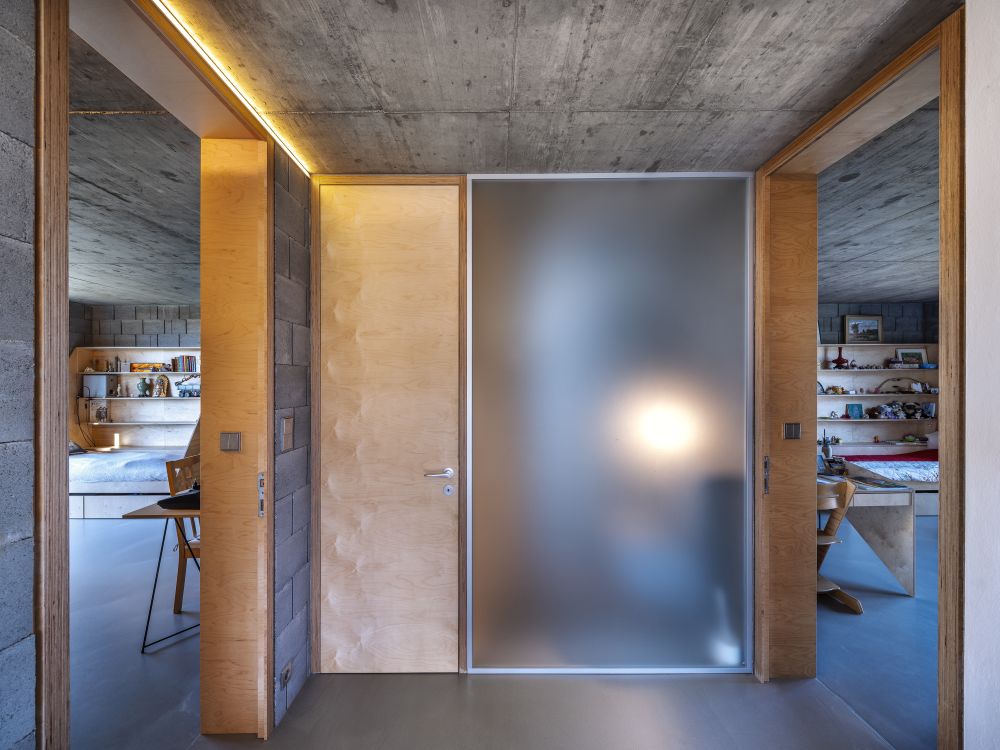

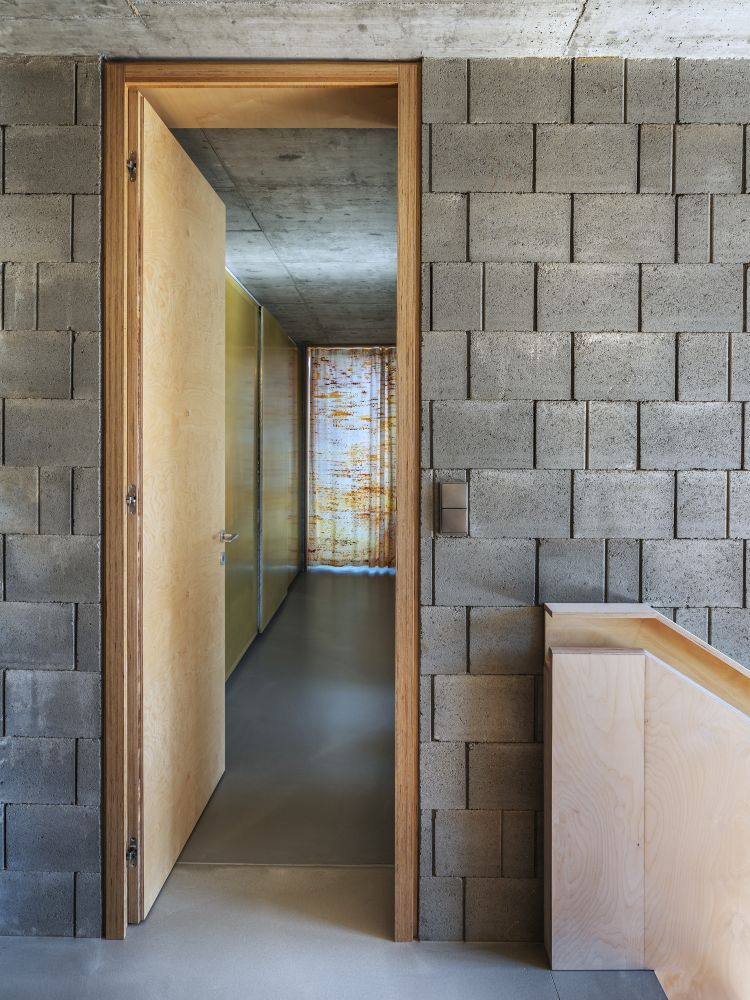

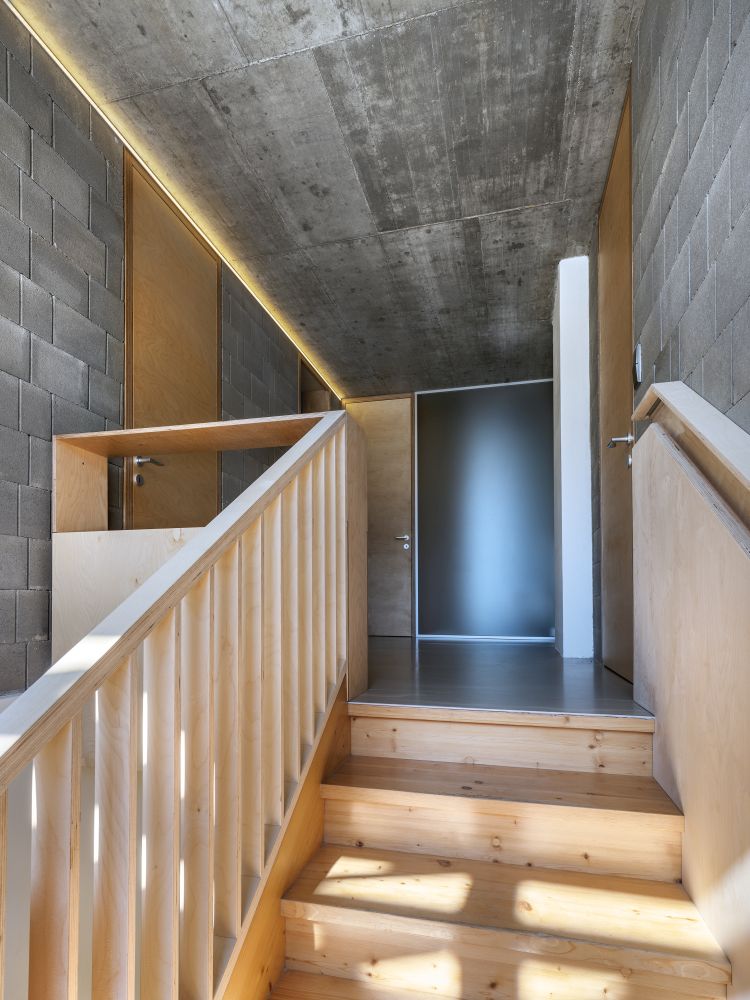

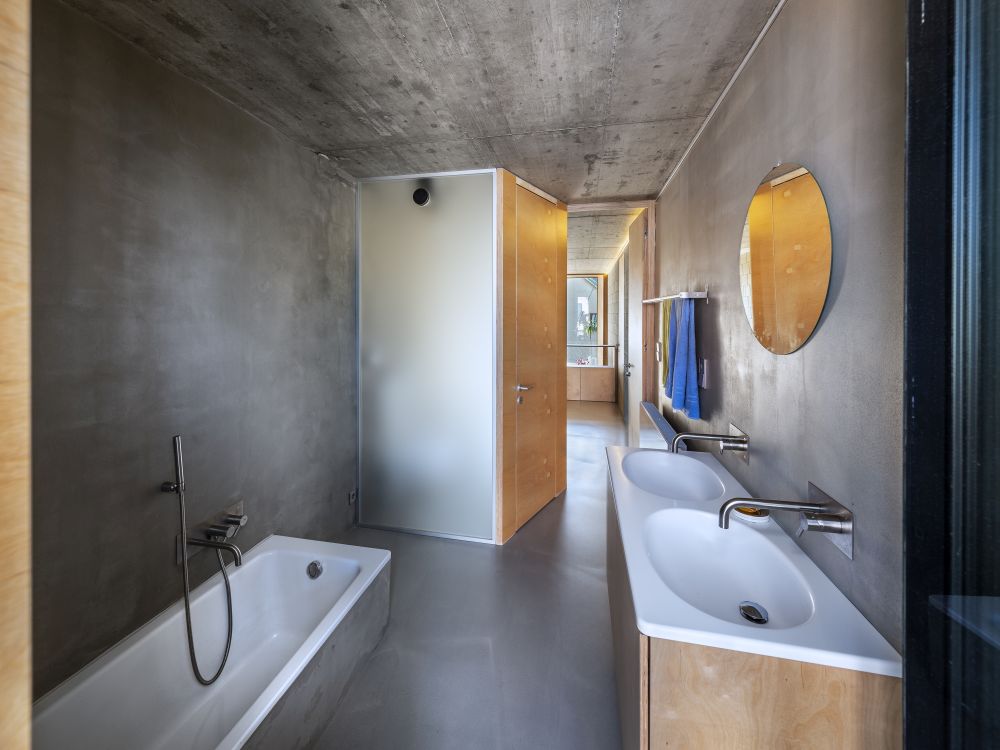

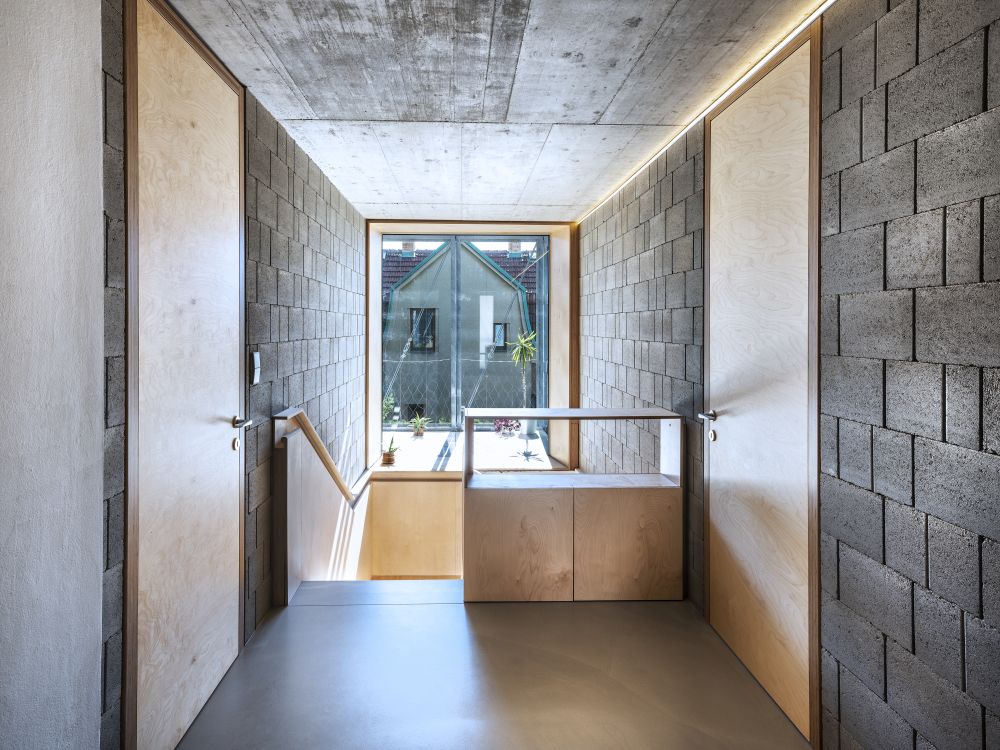

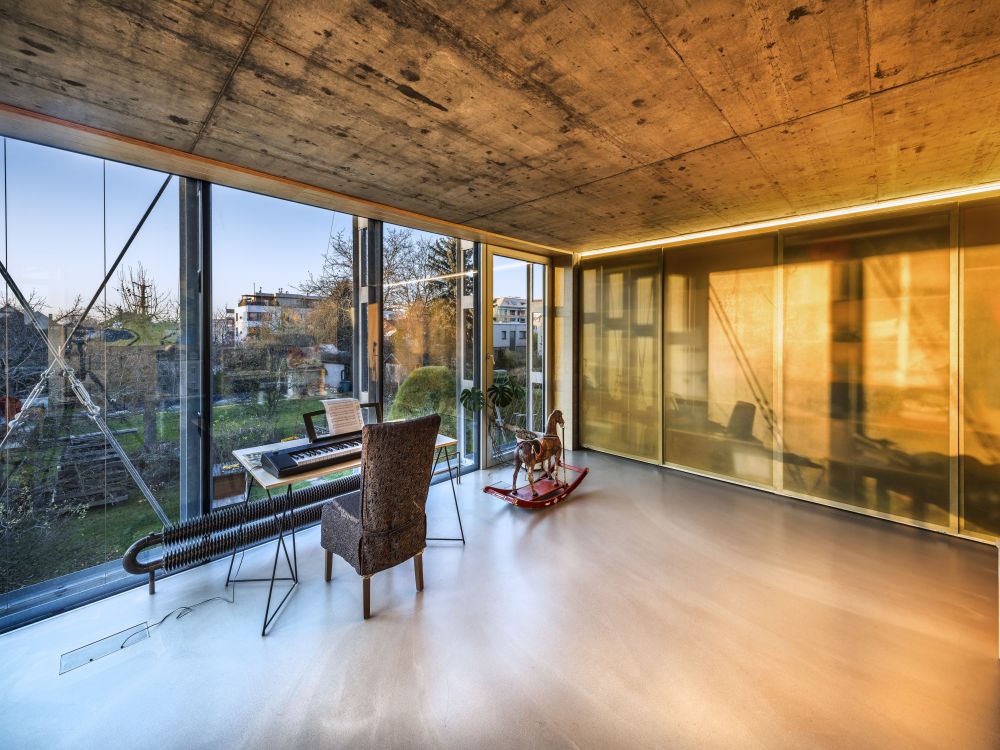

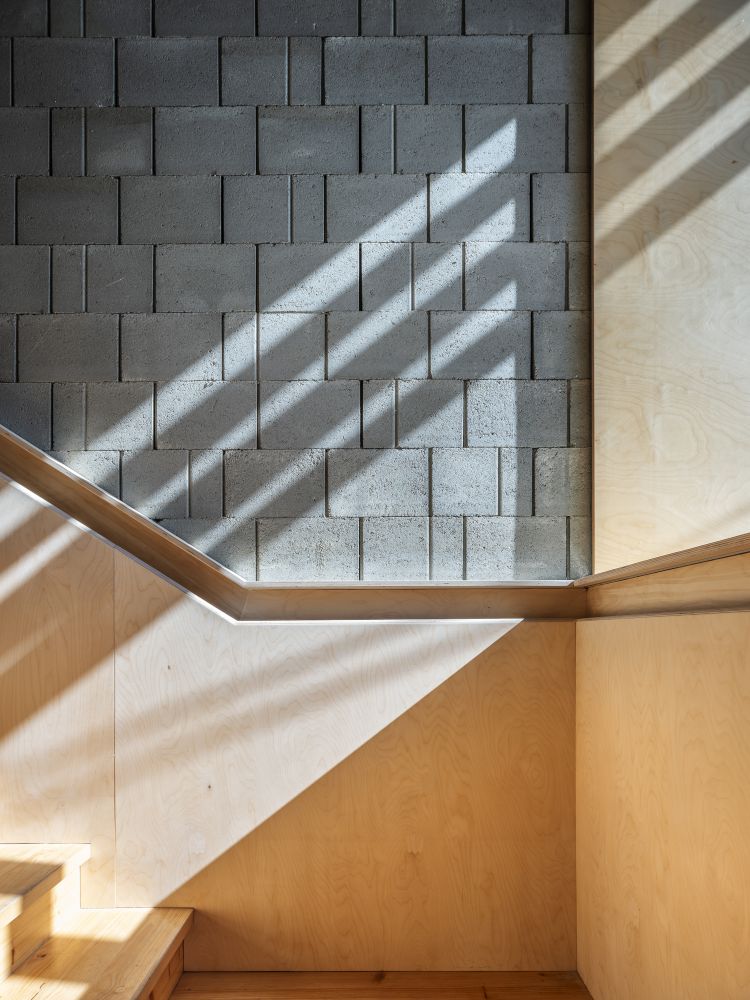

Interiér druhého patra ponechává viditelné betonové tvárnice i betonový strop.
Společně s nosnou ocelovou konstrukcí jsou tedy všechny materiály přiznány ve

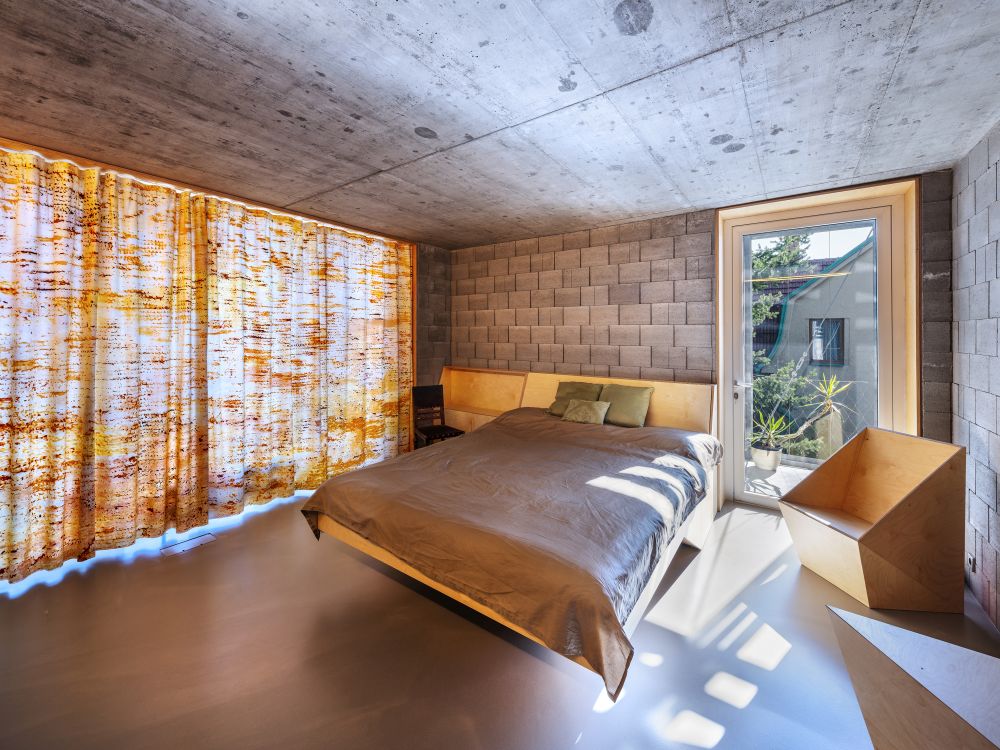

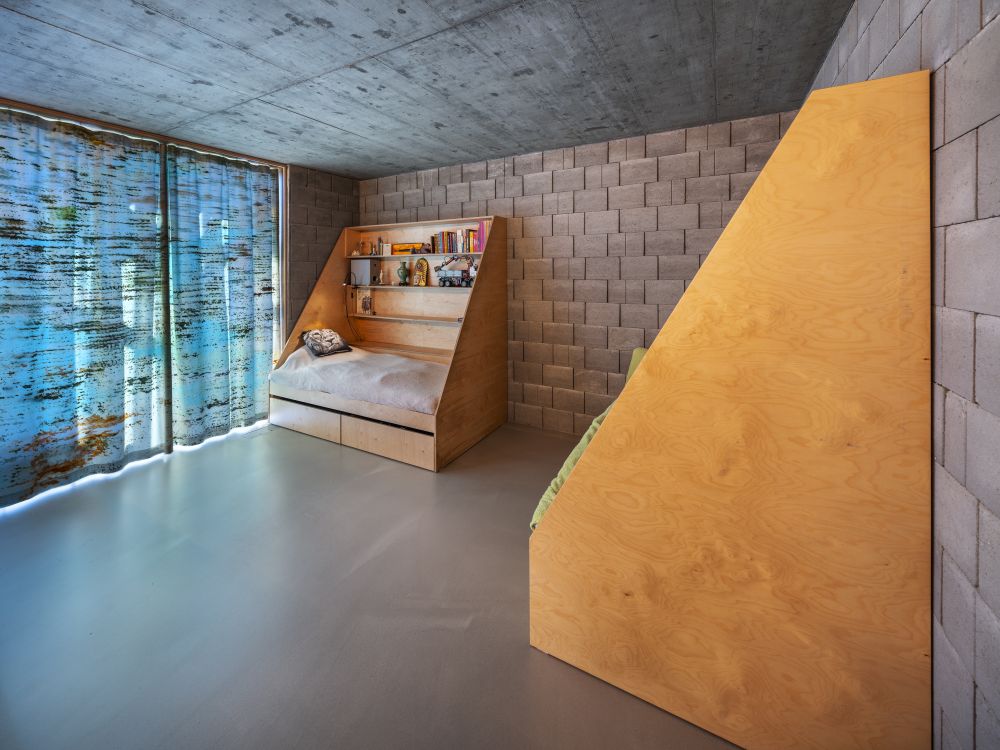

své přirozené podobě. Tento hrubý interiér doplňuje mobilní nábytek z březové
překližky v podobě spacích buněk, skříní, které rozdělují místnosti i
solitérního nábytku. Nedílnou součástí každého pokoje bylo řešení závěsů. Na
stejně zvolený motiv si každý člen rodiny vybral své barevné řešení. Interiér i
exteriér stavby vytváří platformu, která se bude v čase proměňovat.
Autorská zpráva
Foto: Aleš Jungmann
Investor: rodina Králova
Autor: Jan Šépka/Šépka architekti; spolupráce Jan Kolář
Dodavatel: Mastavby s.r.o.
Plocha stavebního pozemku: 708 m2
Zastavěná plocha: 188 m2
Celková podlahová plocha: 310 m²
Střešní terasa: 165 m2
Obestavěný prostor: 1410 m3
Základní informace o objektu
Kategorie
Rekonstrukce
Dokončení
2019
