Dvě budovy v jedné
Trutnov
(30. 11. 2015) Ateliér ATIP
Dvě budovy v jedné

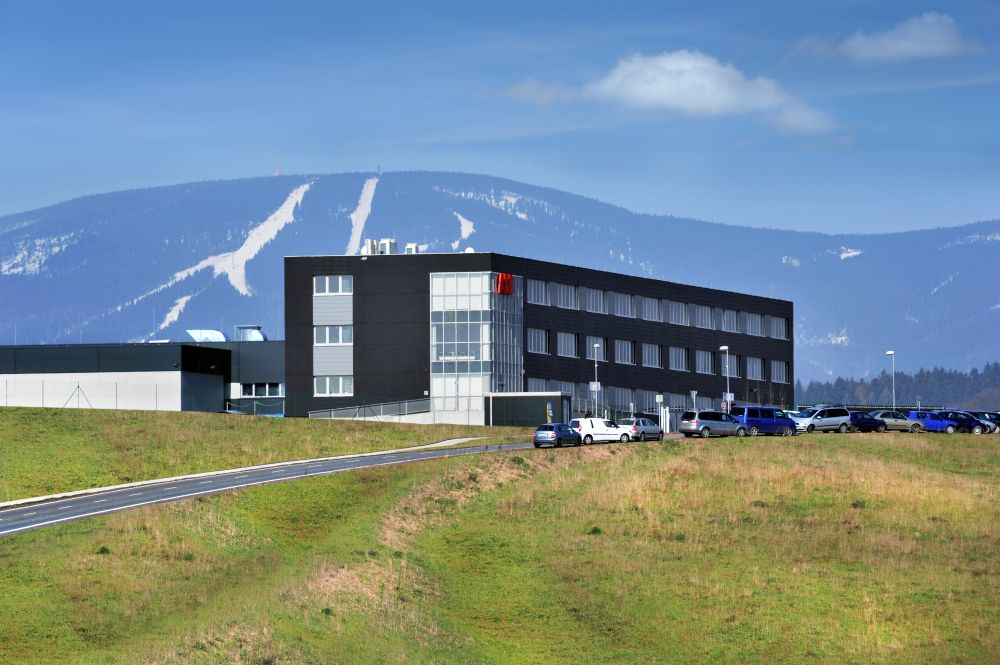

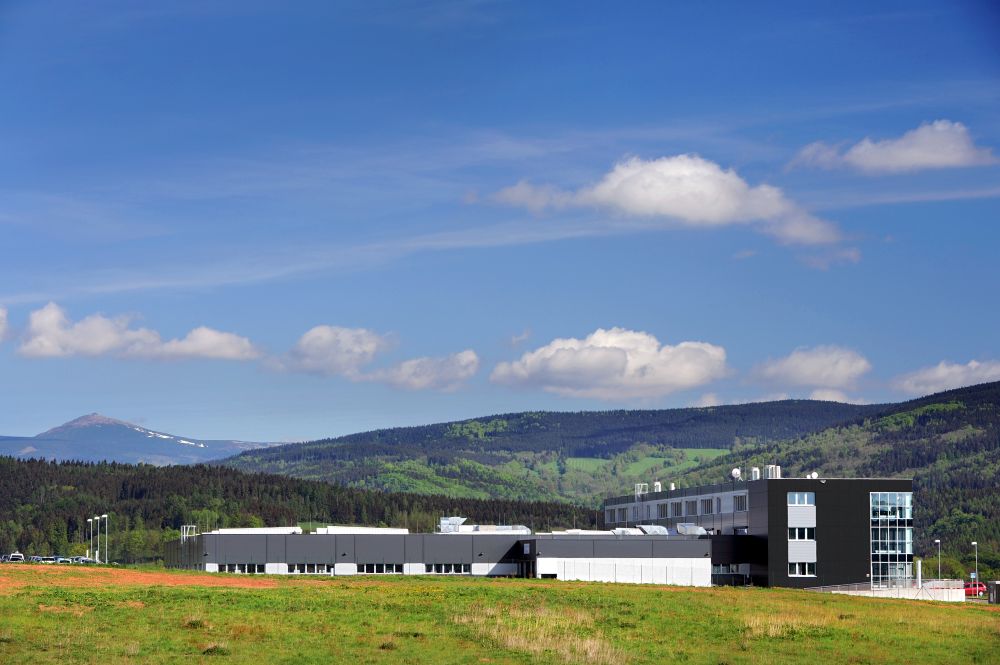

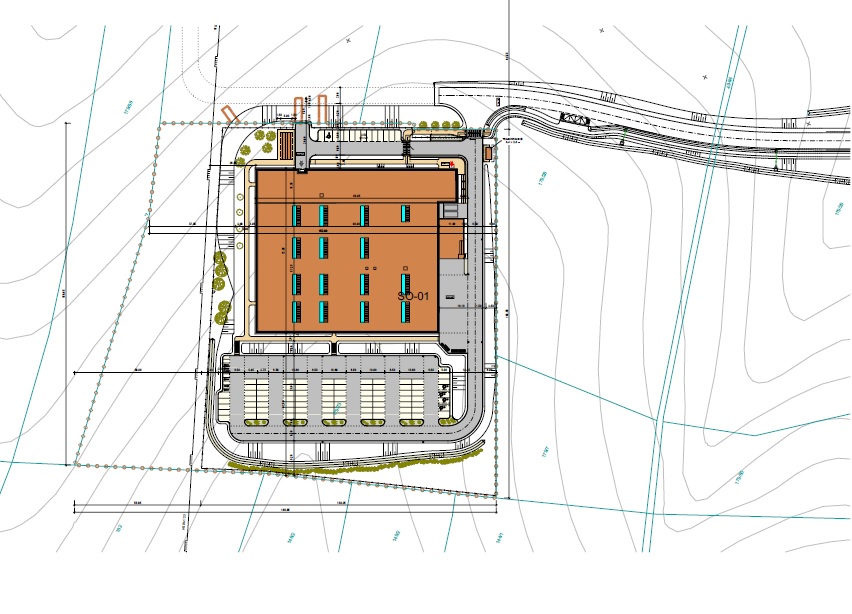

Administrativní budova a montážní hala ABB byly umístěny do
zářezu svažitého terénu trutnovské průmyslové zóny Krkonošská. Jednopodlažní
skeletová stavba s prefabrikovanou konstrukcí má obdélníkový půdorys. Její šedá

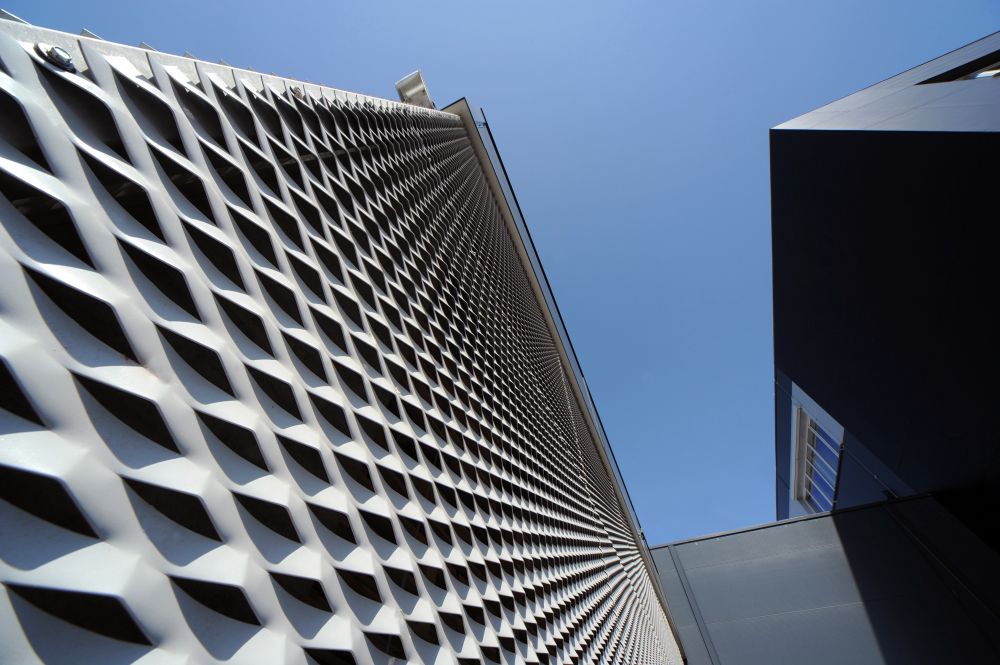

fasáda bez oken má netradiční strukturu.
Investor chtěl vybudovat objekt na „zelené louce“, který bude vyhovovat
provozním nárokům a potřebám současného provozu společnosti ABB s.r.o. A
samozřejmě trval na tom, aby stavba splňovala hygienické a mikroklimatické
podmínky a využila veškeré energetické zdroje včetně nízkopotenciálních.
Architektonický ateliér ATIP a.s. dokázal investorovy záměry realizovat,
zajímavou strukturou fasád navíc hmotu objektu odlehčil.
Budova je rozdělena na dvě propojené části - administrativní budovu pro 220
zaměstnanců v jednosměnném provozu, hala je určena pro výrobu a testování
rozvaděčů a jejich uvádění do provozu, také se zde navrhují systémy řízení a
chránění v energetice. Pracuje v ní 90 zaměstnanců ve dvousměnném provozu.
Všechny provozní úseky budovy jsou propojeny, dopravní obsluha zajišťuje zásobování
těžkými nákladními vozidly.
Objekt má střídmé architektonické prvky, jeho barevnost je
typická pro společnost ABB.
„V současné době průmyslové podniky chtějí, aby jejich objekty byly kvalitně
postavené a také aby měly svou osobitou tvář a šmrnc. Stávají se tak součástí
reprezentace firem na veřejnosti. V průmyslové zóně musí objekt také navíc řešit
otázky dopravní obslužnosti, územní regulace a kompozice prostorového řešení
tohoto „mikrokosmu“. Vlastní stavba i technologické vybavení ABB splňuje vysoký
estetický i technologický standard v kategorii staveb tohoto druhu,“ říká
architekt Martin Vokatý.

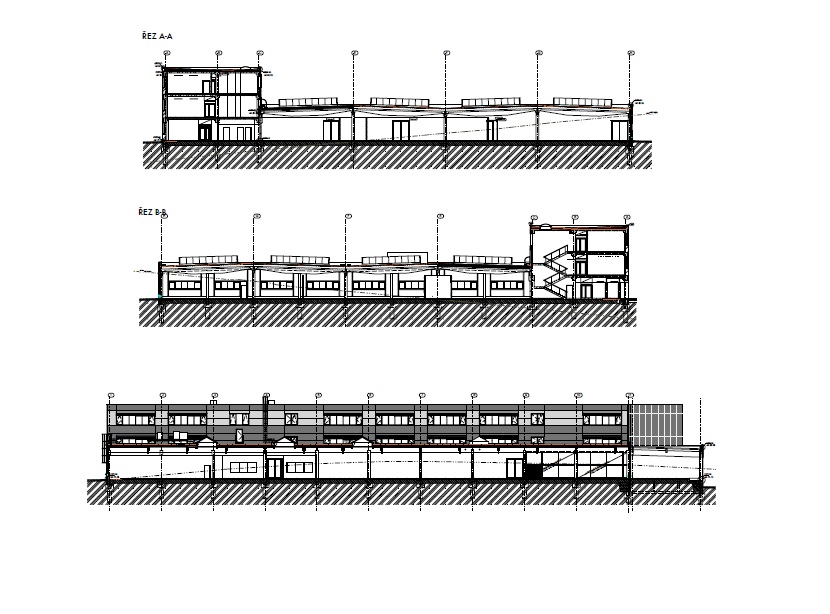

Hlavní nosné konstrukce tvoří betonový skelet na pilotách a
plošné podružné konstrukce. Objekt byl projektován a dimenzován tak, aby
umožnil rovnoměrné finální sednutí všech jeho součástí. Nosný systém je z
betonových prefabrikovaných prvků, sokl z prefabrikovaných panelů, stropy z
panelů Spiroll a podlaha 1. NP z drátkobetonu. Lehký obvodový plášť je z
hliníkových profilů, jeho skleněné plochy včetně oken jsou vybaveny izolačním
dvojsklem. Pro zateplení budovy byly použity Pur nebo Pir desky na průvlaky v
skeletu, izolace EPS na běžnou železobetonovou stěnu, PVC fólie na hydroizolaci
a minerální vlna na střešní plášť.
Montážní hala má svislé nosné konstrukce provedené jako železobetonové
prefabrikované sloupy, osazované do kalichů. V obvodových stěnách je modul
sloupů zahuštěn pro montáž sendvičového obvodového pláště, jehož panely mají
jádro z minerální vlny a šedé IPN2. Vodorovné nosné konstrukce tvoří
železobetonový montovaný halový skelet s některými vodorovnými prvky z
předpjatého betonu. Vnitřní stěny haly byly zhotoveny ze skořepinových
betonových tvárnic a SDK konstrukcí. Hala má v jednom směru modulové rozměry 10
x 8,0 m, a v druhém směru 4 x 14,21m.

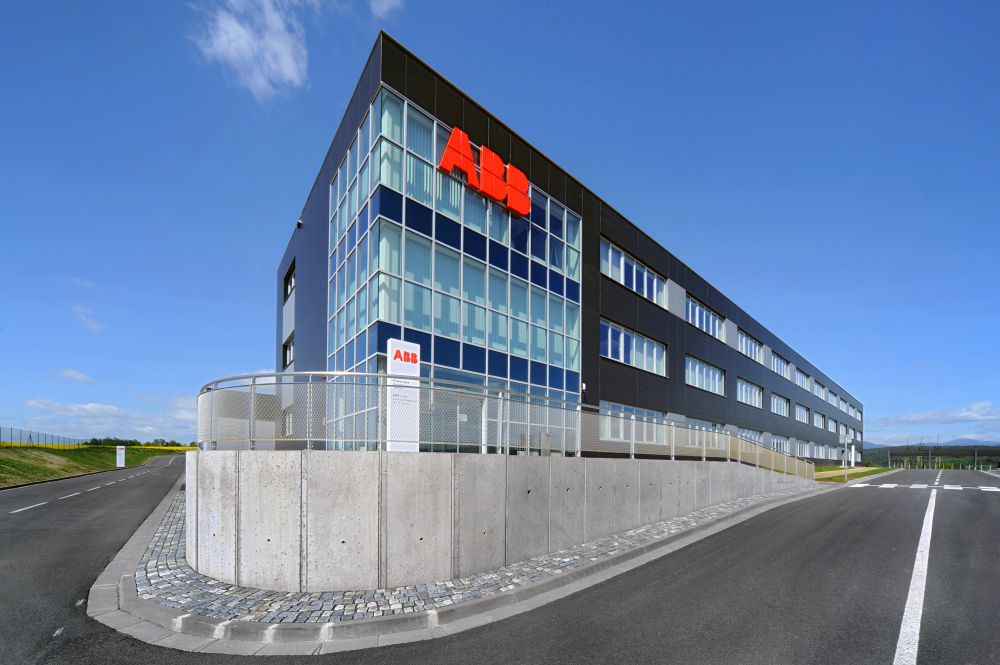

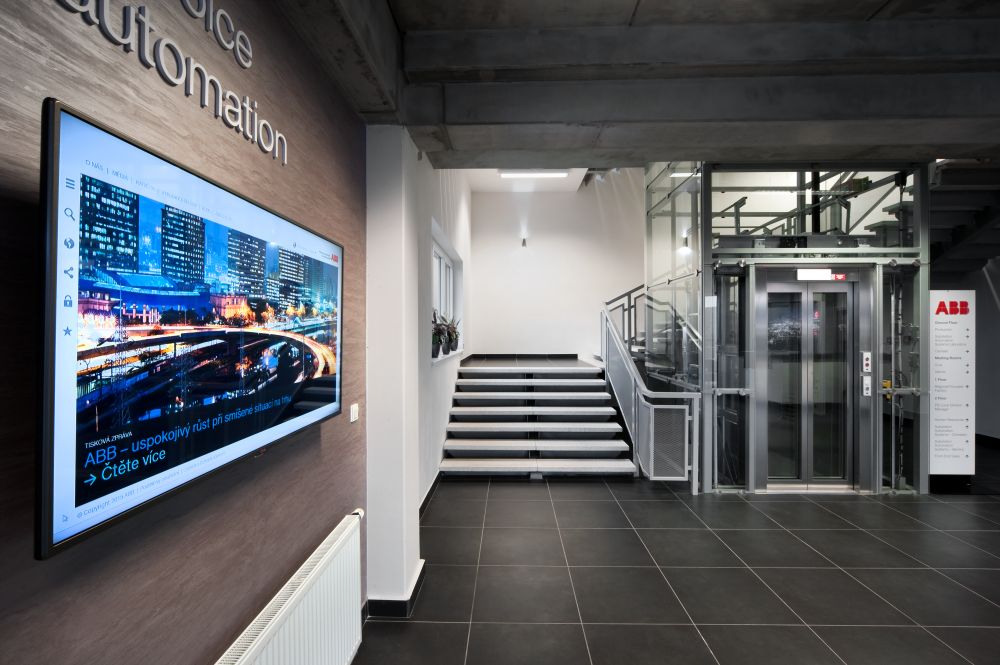

Administrativní budova přiléhá k montážní hale svou delší jihozápadní stranou. Její
skelet je po obvodu vyzděný z pórobetonových tvárnic, kolem vnitřního

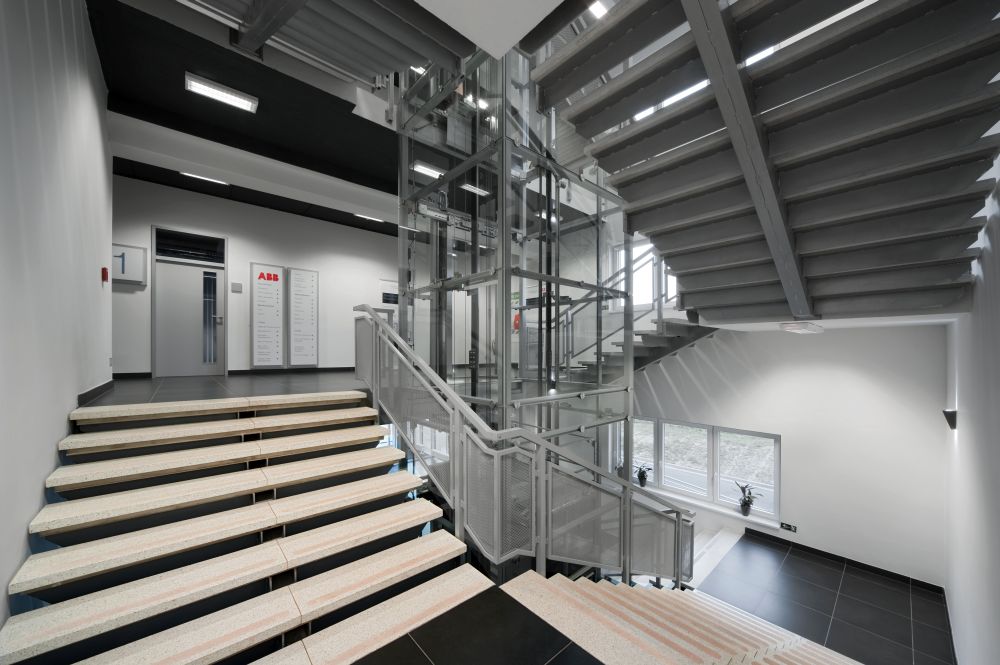

tříramenného schodiště má železobetonovou stěnu. Opláštěná je šedými a
stříbrnými fasádními deskami Cembrit Zenit. Vnitřní stěny jsou ze SDK
konstrukcí, jen kolem schodiště byly použity skořepinové betonové tvárnice.
Administrativní část má v jednom směru modulové rozměry 11 x 8,0 m, v druhém
8,0 x 6,35 m.
Jana Středulová
Areál ABB, Trutnov – Průmyslová zóna
Generální projektant: ATIP a.s. – ing. arch. Martin Vokatý
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2015
