Ecocity Malešice v Praze
(29. 1. 2016) Vápenopískové systémy v praxi
Ecocity Malešice v Praze
Vápenopískové zdicí prvky nabízejí řadu zajímavých
vlastností využitelných v bytové výstavbě, včetně rychlosti zhotovení zdiva
objektu. Důkazem je použití systému strojního zdění VAPIS QUADRO pomocí
minijeřábku v urbanistickém projektu Ecocity Malešice, který spoludefinuje
bytovou výstavbu brzké budoucnosti.
Exkluzivní obytný areál "Ecocity Malešice"
představuje soubor pěti energeticky pasivních obytných domů. Realizace probíhá
ve dvou etapách. První etapa obsahuje 44 bytů ve dvou bytových objektech
(generální dodavatel stavby Konstruktis, a. s., dokončeno v roce 2014), druhá
etapa nabízí 66 bytů ve třech objektech (generální dodavatel stavby B.P.B.P.
ČR, dokončení plánováno na 12/2015). V přípravě je nyní další fáze objektu.

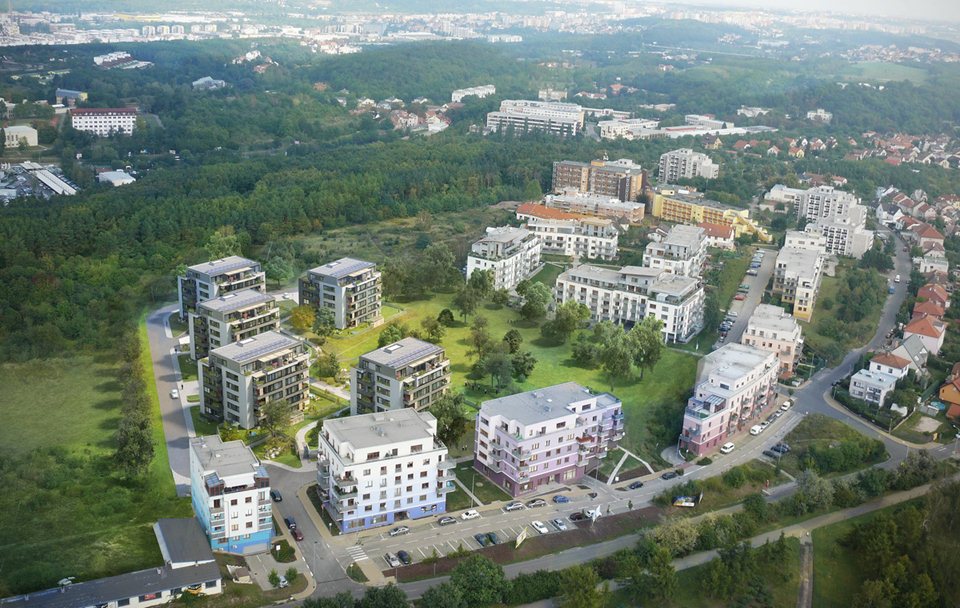

Jedná se o první energeticky pasivní obytný areál v České
republice. Projekt Ecocity Malešice se nachází v klidné a čisté části Malešic,
mezi přirozeným lesem a Malešickým parkem. Spolu se zelení osázeným
bezprostředním okolím bytových domů tak vzniká úžasný pás zdravého prostředí.
Domy jsou vůči sobě orientovány tak, aby si vzájemně nestínily. Kompozičně
přitom tvoří jednotný celek. Všechny byty v projektu jsou orientovány jižním
směrem a mají důmyslně řešené dispozice. Velké prosklené plochy oken přivádějí
do bytů dostatek světla. Byty jsou vybaveny buď slunnou lodžií, nebo praktickou
předzahrádkou. Doslova klimatickou oázou je pak vnitřní prostředí bytů.
Automatický systém řízeného větrání s rekuperací tepla zajišťuje stabilní
teplotu a čistý vzduch bez škodlivin. V bytech se nemnoží roztoči, nevznikají
plísně a přítomnost pylu a prachu je omezena na minimum.

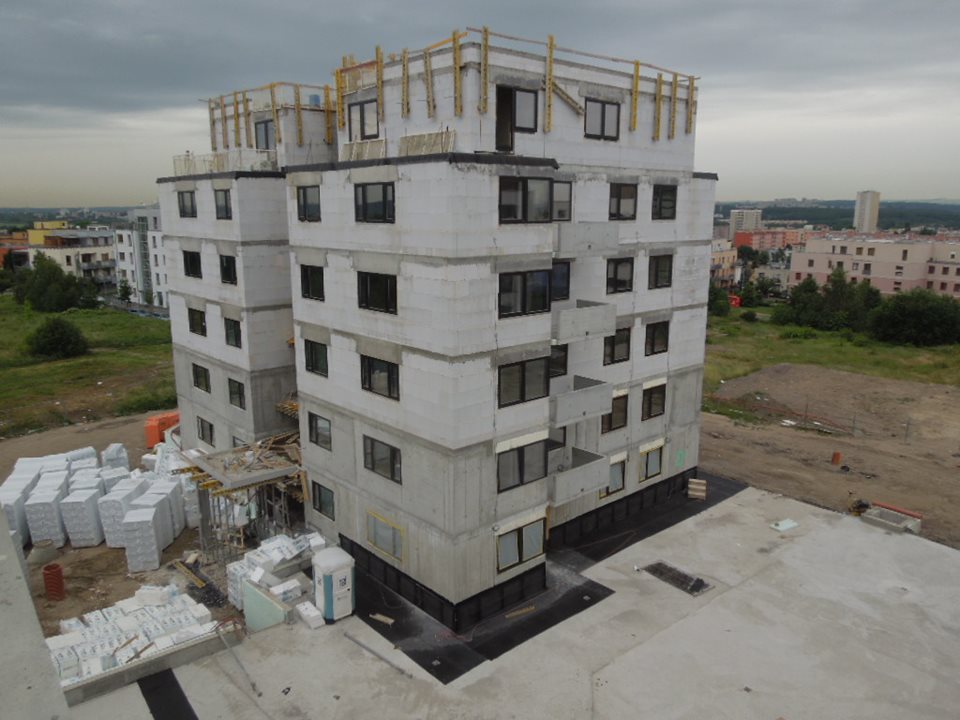

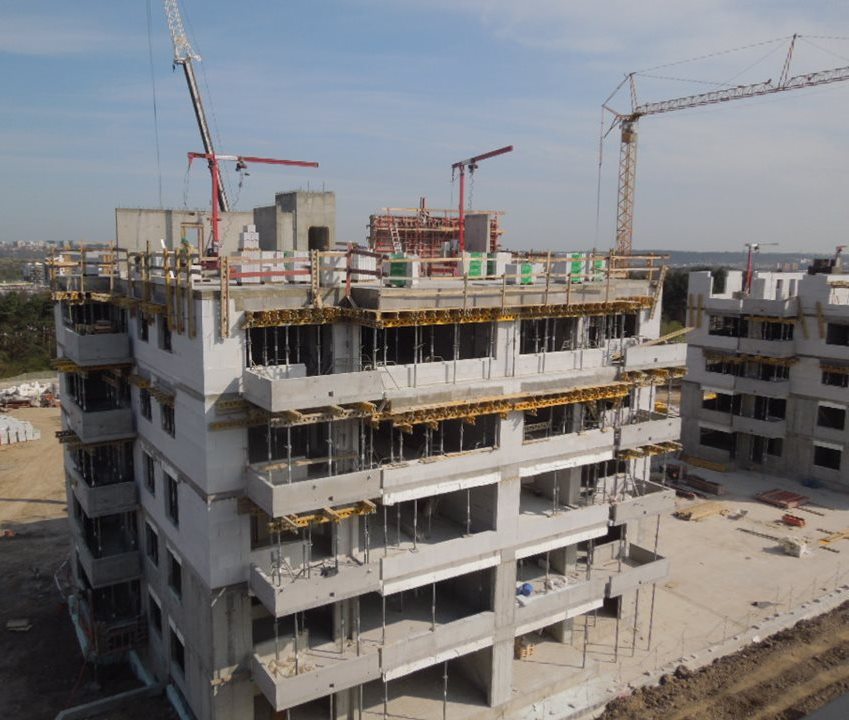

Konstrukce horní stavby objektů je navržena jako stěnový
systém, který je tvořen obvodovými a vnitřními stěnami v 1. NP a 2. NP z
železobetonu a od 3. NP do 6. NP z vápenopískových tvarovek VAPIS QUADRO s
minijeřábky, v tloušťkách pouze 20 a 24 cm. Zajištěna je tak vysoká vzduchová
neprůzvučnost i nadstandardní tepelná akumulace konstrukcí. Stěny z vápenopískových
cihel VAPIS navíc zaručují velmi příznivé hodnoty vzduchotěsnosti obálky budovy

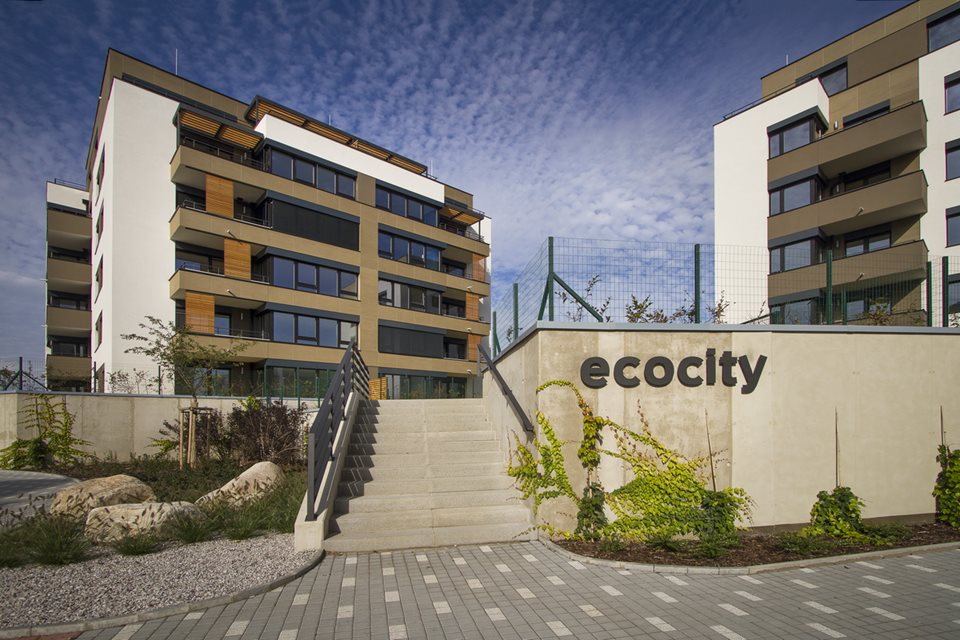

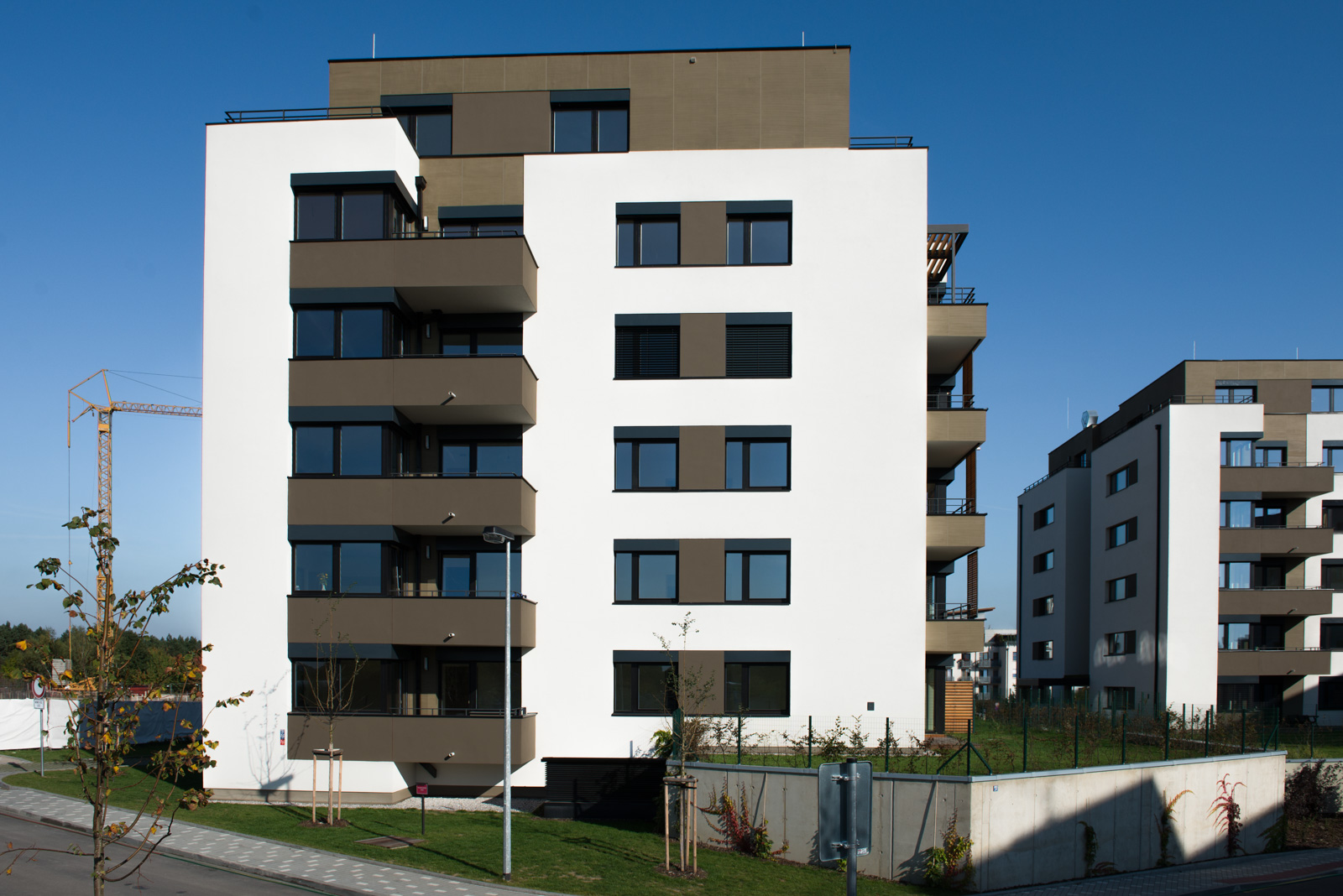

u detekční metody Blower-door test. Hřejivé, přírodní odstíny vnějších omítek v
kombinaci s plošně prosklenou jižní fasádou a dřevěné pohyblivé clony na
balkónech dávají projektu nezaměnitelný styl.
Použitý zdicí
systém
Díky pozitivním referencím z předcházejících projektů
developera byla rychlost zhotovení zdiva rozhodujícím kritériem při rozhodování
o použité technologii i v tomto urbanistickém celku. Použit je přesný
stavebnicový systém VAPIS QUADRO pro strojní zdění s minijeřábem do tenkovrstvé
malty o výšce lože 2 mm. Rychlost zdění se díky minijeřábku pohybuje na úrovni
cca 0,25 hod./m2, přičemž vlastnosti vápenopískového zdiva zůstávají
zachovány.
Systém VAPIS QUADRO se vyrábí v třídě pevnosti 20, resp. 25
MPa, charakteristická pevnost zdiva se pohybuje okolo 14 MPa. Třída objemové
hmotnosti bloků činí 2,0, díky tomu bloky QUADRO splňují při tl. 24 cm s velkou
rezervou normový požadavek vážené stavební neprůzvučnosti pro mezibytové stěny
53 dB (naměřené hodnoty R´w = 56 dB). Výsledným efektem jsou zisky užitné
plochy pro investora, při splnění všech dalších stavebně technických požadavků
na objekt.
Při zdění osadí zedník v jednom záběru 0,5 m2
zdiva (osmkrát více než při ručním zdění), a to bez náročné fyzické zátěže.
Základním formátem systému jsou bloky 1/1 (50×50 cm), ty tvoří cca 85 % zdiva.
Doplňkové formáty a řada vyrovnávacích cihel umožňují dosáhnout libovolného
délkového a výškového modulu, omezují nutnost řezání a zmenšují zdicí modul, to
vše optimálně v základním rastru zdění 12,5 cm. Celkem je k dispozici devět
formátů bloků pro každou tloušťku zdiva (celkem 7 tlouštěk od 115 do 365 mm).
Důležitým pomocníkem pro zdění je kladečský plán stěn – tzv. spárořez.
Plánovací software QUADROplan vykreslí na základě podkladů od projektanta
přehledně všechny formáty cihel v každé stěně a současně spočítá přesné výměry
a potřebný materiál. Dodržení postupu zdění dle kladečských listů pak znamená i
dodržení správné vazby a skladby zdiva. „Kladečáky“ zpracuje výrobce podle
výkresové dokumentace, současně s tím se provádí optimalizace zdiva z pohledu
minimalizace stavebních prořezů a je současně umožněno plynulé zásobování
stavby aktuálně potřebnými prvky.
Projektant: Podlipný Sladký architekti, s. r. o.
Investor: Rezidence Malešice, s. r. o. (skupina JRD)
Publikováno v časopise Stavba č. 4/2015, str. 66-67
Základní informace o objektu
Kategorie
Novostavby
