Jak postavit tři loftové byty na pražských Vinohradech za šest dnů
(27. 1. 2020) Nástavba Vesper
Homes v Praze
Jak postavit tři loftové byty na pražských Vinohradech za šest dnů
Dřevostavby Vesper
Homes, které vyrábí a dodává společnost Vesper Frames s. r. o., si na českém
trhu vybudovaly vysoké renomé. Zajímavý a náročný projekt střešní nástavby se
třemi loftovými byty s celkovou užitnou plochou 300 m2 na pražských
Vinohradech předvedl možnosti lehkého prefabrikovaného systému i v centru
Prahy. Úspěch této realizace může ukázat naší metropoli cestu, jak lze
kvalitně, rychle a promyšleně přispět k řešení nedostatku bytových prostor v
centru Prahy.
„Projekt Šafaříkova“
na rohu ulic Šafaříkova a Jana Masaryka je navenek všední, uvnitř je však řešen
obdivuhodně. A to jak po stránce architektonické, tak především konstrukční.
Výrobci se povedlo navrhnout systém, který splňuje nejnáročnější požární
předpisy a staticky respektuje stávající možnosti původní budovy. Je rychlý a
jednoduchý na logistiku a montáž na místě. Samozřejmě využívá zavedené stavební
materiály.

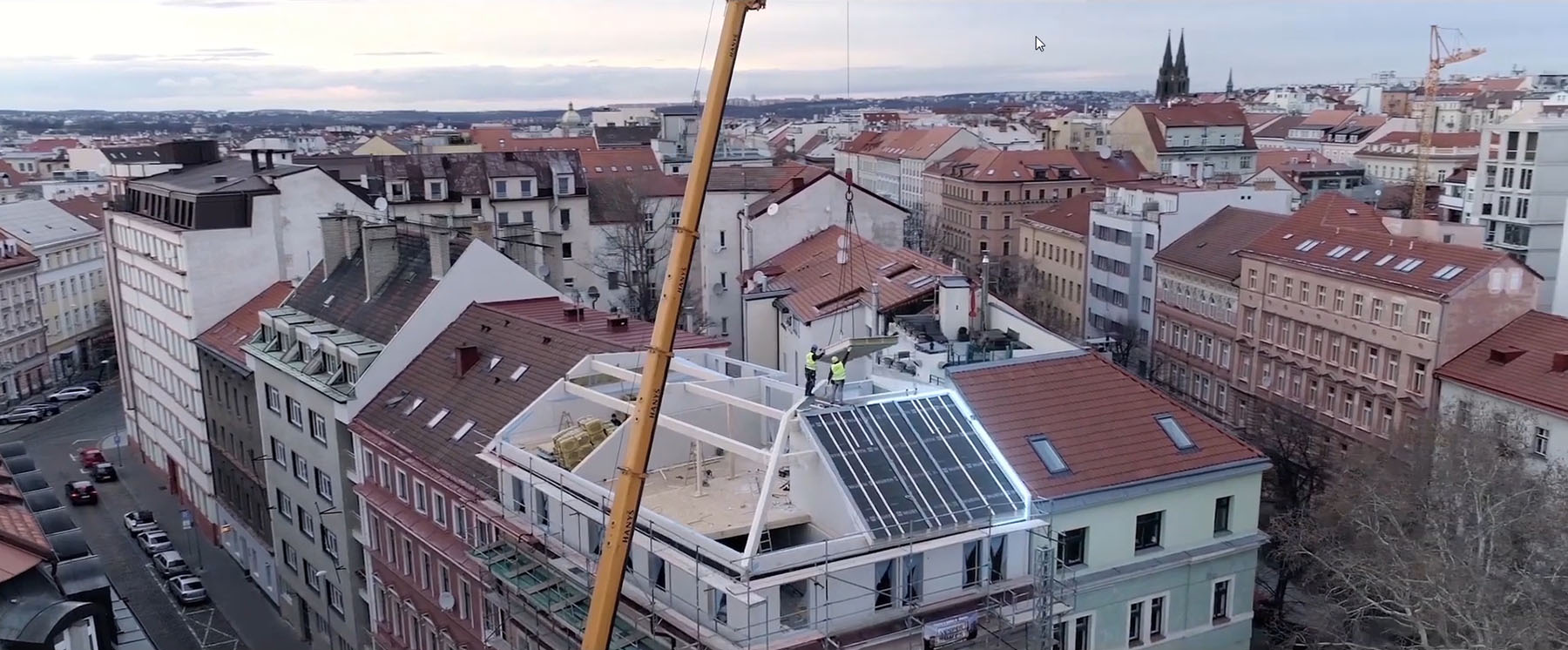

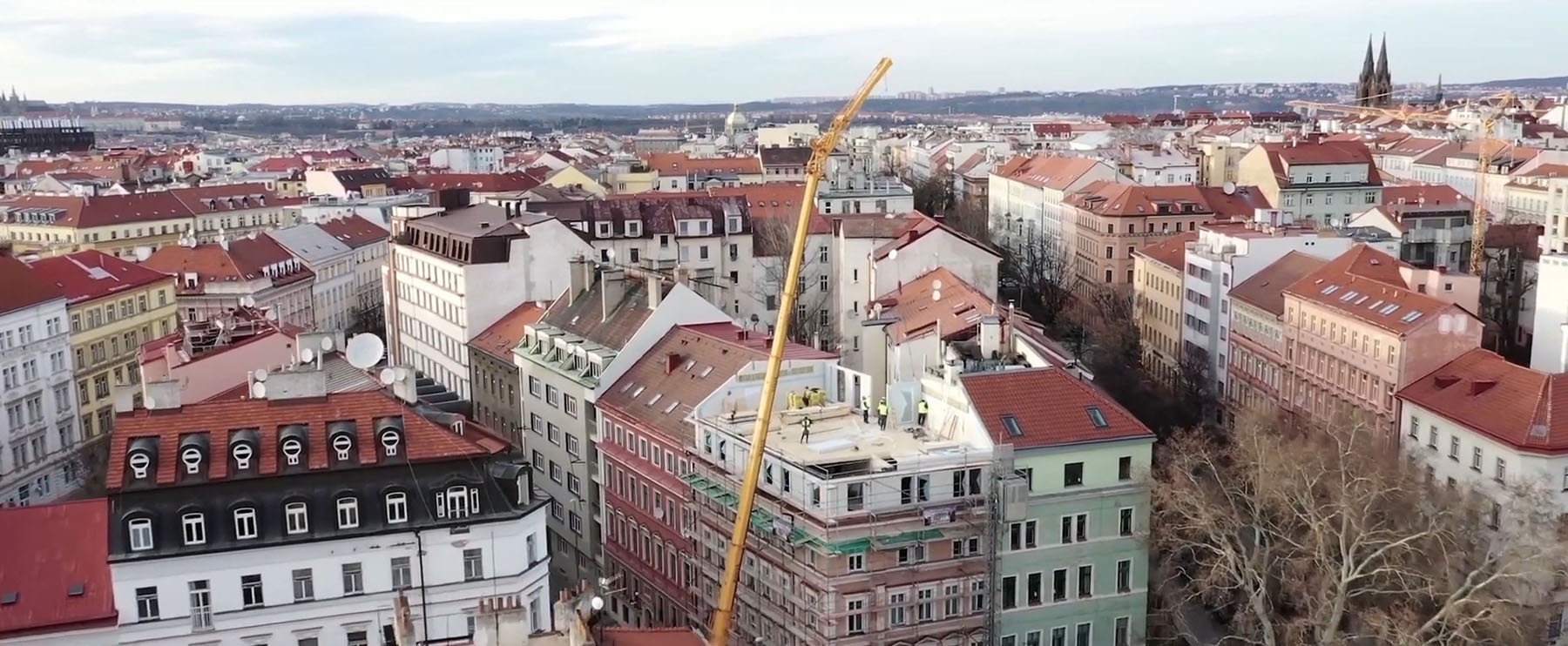

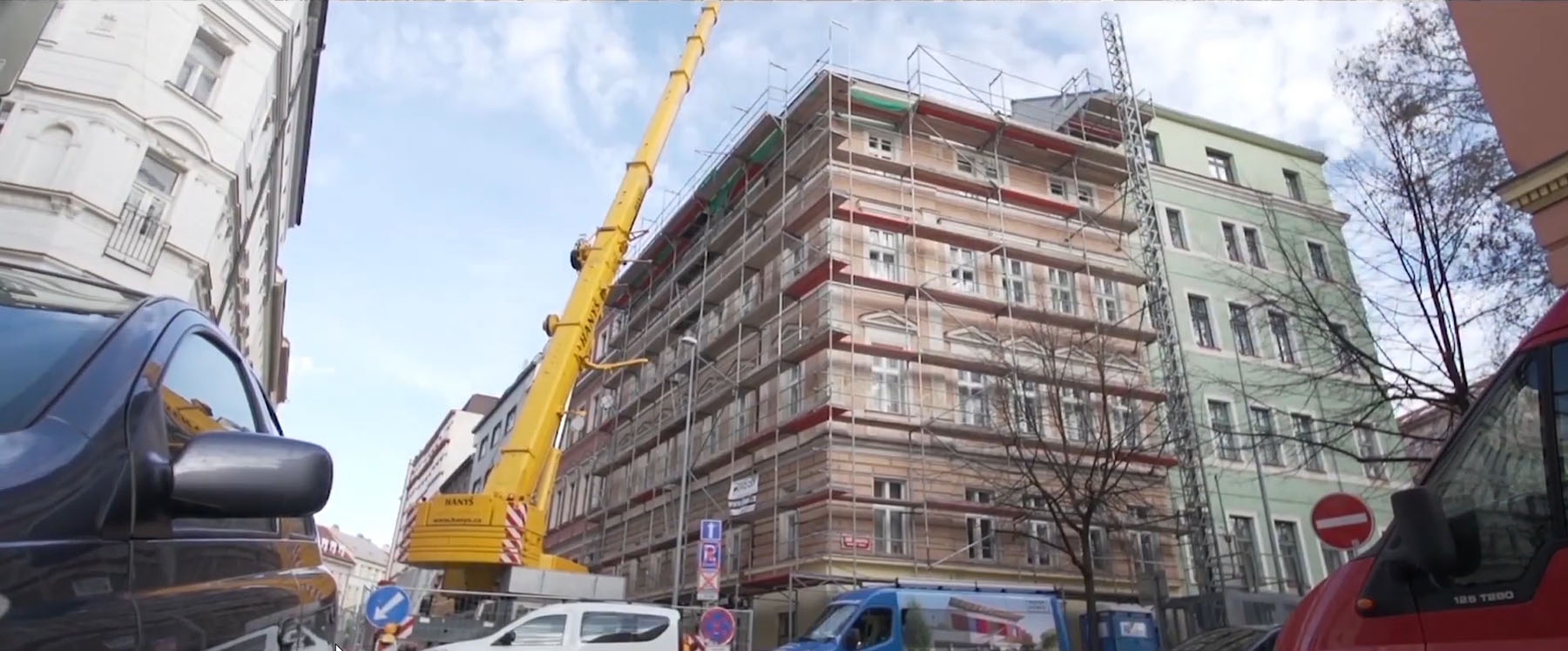

Realizace střešní
nástavby v extrémně krátkém termínu v samotném centru Prahy vyžadovala
dokonalou přípravu a souhru všech lidí a technologií. Úplně nejdůležitější částí
projektu byla prozíravost a odvaha investora a architekta provést realizaci
způsobem montované nástavby z prefabrikovaných dílů. Důležitou roli hrála v
projektu prefabrikace. Vesper Frames dlouhodobě sází na off-site systém, při
kterém probíhá veškerá příprava a výroba v továrně, na místě samotné realizace
se prefabrikované díly už jen v extrémně krátkém čase montují. Výsledkem je
potom rychlá, efektivní a spolehlivá výstavba, což se ostatně ukázalo i na
projektu Šafaříkova v Praze.
Na střešní nástavbu
se třemi loftovými byty bylo nutné zpracovat 3,88 km vstupního tyčového dřeva,
což je objem, který u nás doroste za pouhých 85 s. Samotná výroba zabrala 25
dnů, transport 68 panelů z výrobního areálu v Malé Štáhli do Prahy (cca 300 km)
pak zajistilo pět nákladních automobilů o délce třináct metrů v průběhu jednoho

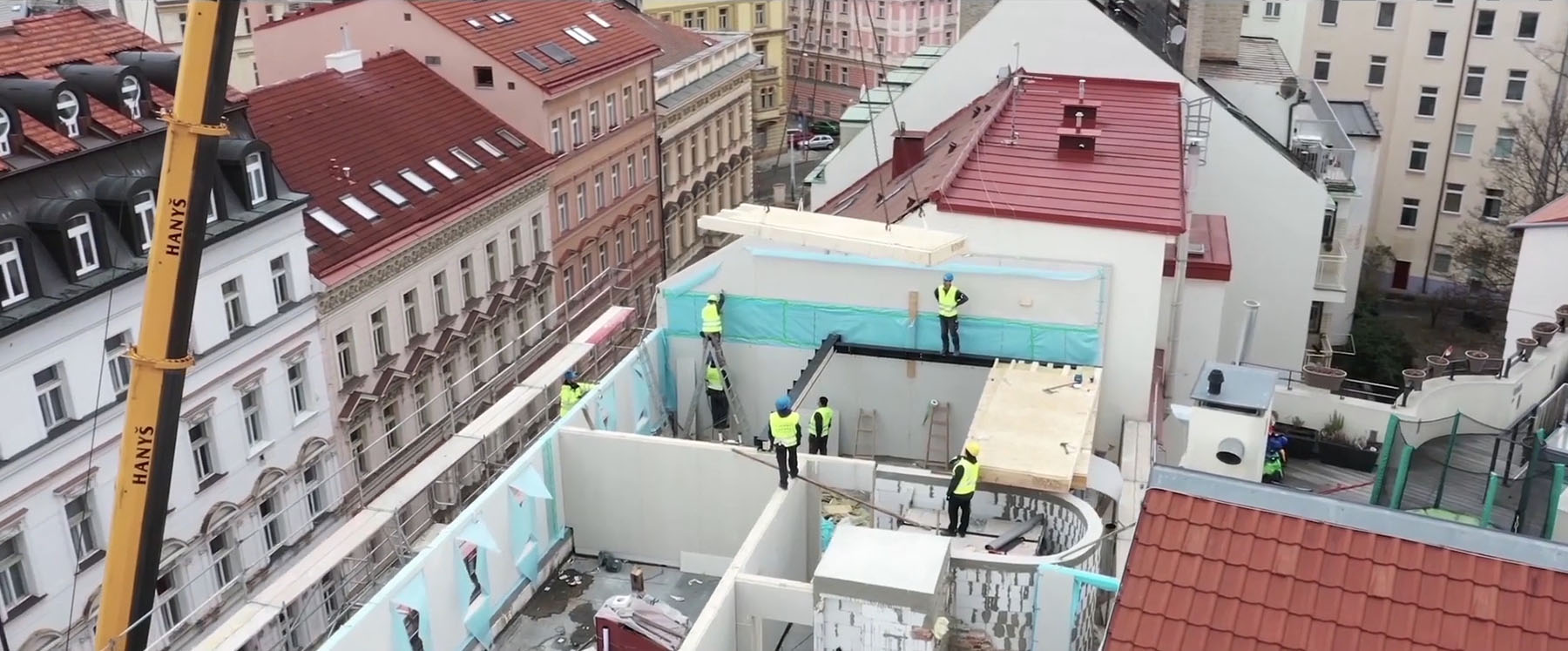

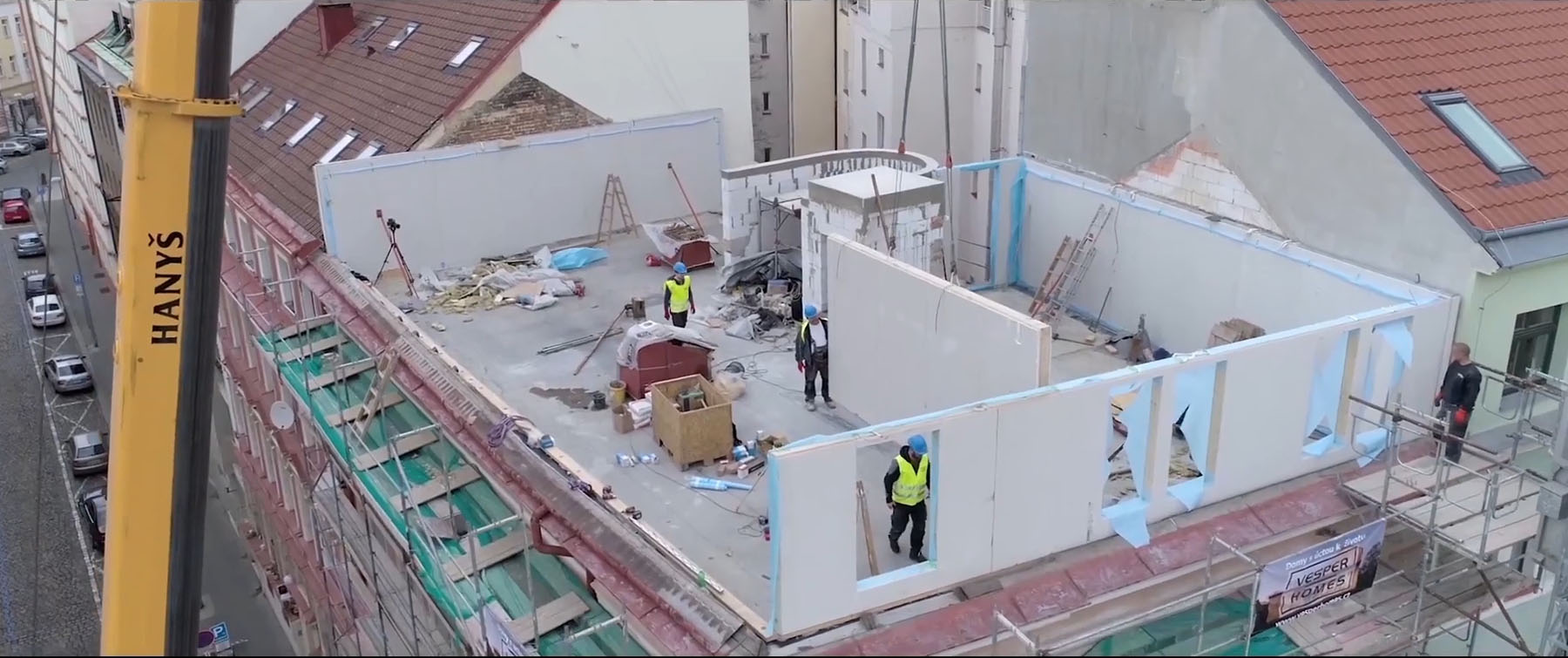

dne. Montáž celé střešní nástavby trvala šest dnů. Kromě 1220 m2
sádrovláknitých desek fermacell bylo na střešní nástavbu použito cca 1000 m2
překližky, 480 m2 OSB desek a 7,2 tuny oceli. 85 % zabudovaných
materiálů je přitom plně recyklovatelných.
Na konstrukcích
nástavby se ve velké míře uplatnily sádrovláknité desky a podlahové prvky
fermacell.
„Desky a podlahové
prvky fermacell jsou u projektů, jako byla nástavba na pražských Vinohradech,
součástí velmi lehkého konstrukčního systému, který nezatěžuje stávající
konstrukci,“ říká
Jaroslav Benák, vedoucí technického oddělení společnosti James Hardie Europe
GmbH, o. s., která na náš trh dodává materiály fermacell. „Navíc dovolují –
i díky absenci mokrých procesů a vysokému stupni prefabrikace – extrémně
zkrátit dobu výstavby a zvýšit kvalitu provedení prací. Bonusem jsou i
vynikající tepelnětechnické parametry, které dovolují stavět budovy ve
standardech nZEB či pasivní objekty. Investor, architekt, ale i samotní
obyvatelé nástaveb ocení deklarované akustické hodnoty a odzkoušenou požární
odolnost. Toto systémové řešení pro stěny, stropy, podlahy a fasády je tak
ideálním prostředkem pro rychlou, kvalitní a trvale udržitelnou výstavbu,“
shrnul přednosti systému Jaroslav Benák.
Generálním
dodavatelem stavebních prací byla společnost Stavitelství Pavel Kumšta s. r. o.
z Mladé Vožice, generálním architektem a projektantem byl Petr Synovec. Film o
celém projektu můžete zhlédnout na kanálu YouTube.
Skladby konstrukcí
Fasádní plášť s
předstěnou (ocelová nosná konstrukce), ve směru z interiéru do exteriéru:
• SDK deska 15 mm
• nosné profily
předstěny – tenkostěnný profil + tepelná izolace v předstěně 60 mm
• SVD fermacell 12,5
mm
• parozábrana
• SVD fermacell 12,5
mm
• SVD fermacell 15 mm
• tenkostěnná ocelová
konstrukce Lindab + minerální izolace 120 mm
• SVD fermacell 15 mm
• SVD fermacell 12,5
mm
• penetrační nátěr
• kontaktní zateplení
minerální 50 mm
• perlinka, stěrka
• vnější omítka
Mezibytová stěna, ve
směru z interiéru do exteriéru:
• SDK deska 12,5 mm
• SVD fermacell 12,5
mm
• dřevěná nosná
konstrukce z KVH + minerální izolace 160 mm
• SVD fermacell 12,5
mm
• SVD fermacell 10 mm
• SDK deska 12,5 mm
Podlahy první patro
• betonový strop
• vyrovnávací podsyp
fermacell
• EPS
• podlahový prvek
fermacell 2E22
Podlahy druhé patro:
• dřevěný trámový
strop
• 30 mm voština +
voštinový zásyp fermacell
• vyrovnávací podsyp
fermacell
• podlahový prvek
fermacell 2E35 / v koupelnách sprchové prvky fermacell
www.fermacell.cz
Publikováno v časopise Stavba č. 4/2020, str. 86–87
Základní informace o objektu
Kategorie
Rekonstrukce
Komentáře ke článku
27. 1. 2020 16:23:51. Re: Jak postavit tři loftové byty na pražských Vinohradech za še... arch
28. 1. 2020 09:27:57. Re: Jak postavit tři loftové byty na pražských Vinohradech za še... KarelS
28. 1. 2020 11:56:50. Re: Re: Jak postavit tři loftové byty na pražských Vinohradech z... arch
30. 1. 2020 08:40:55. Re: Re: Jak postavit tři loftové byty na pražských Vinohradech z... Goose
30. 1. 2020 18:58:33. Re: Jak postavit tři loftové byty na pražských Vinohradech za še... Jitka
Architekt se pri navrhu zjevne hodne zapotil CTRL+C CTRL+V |

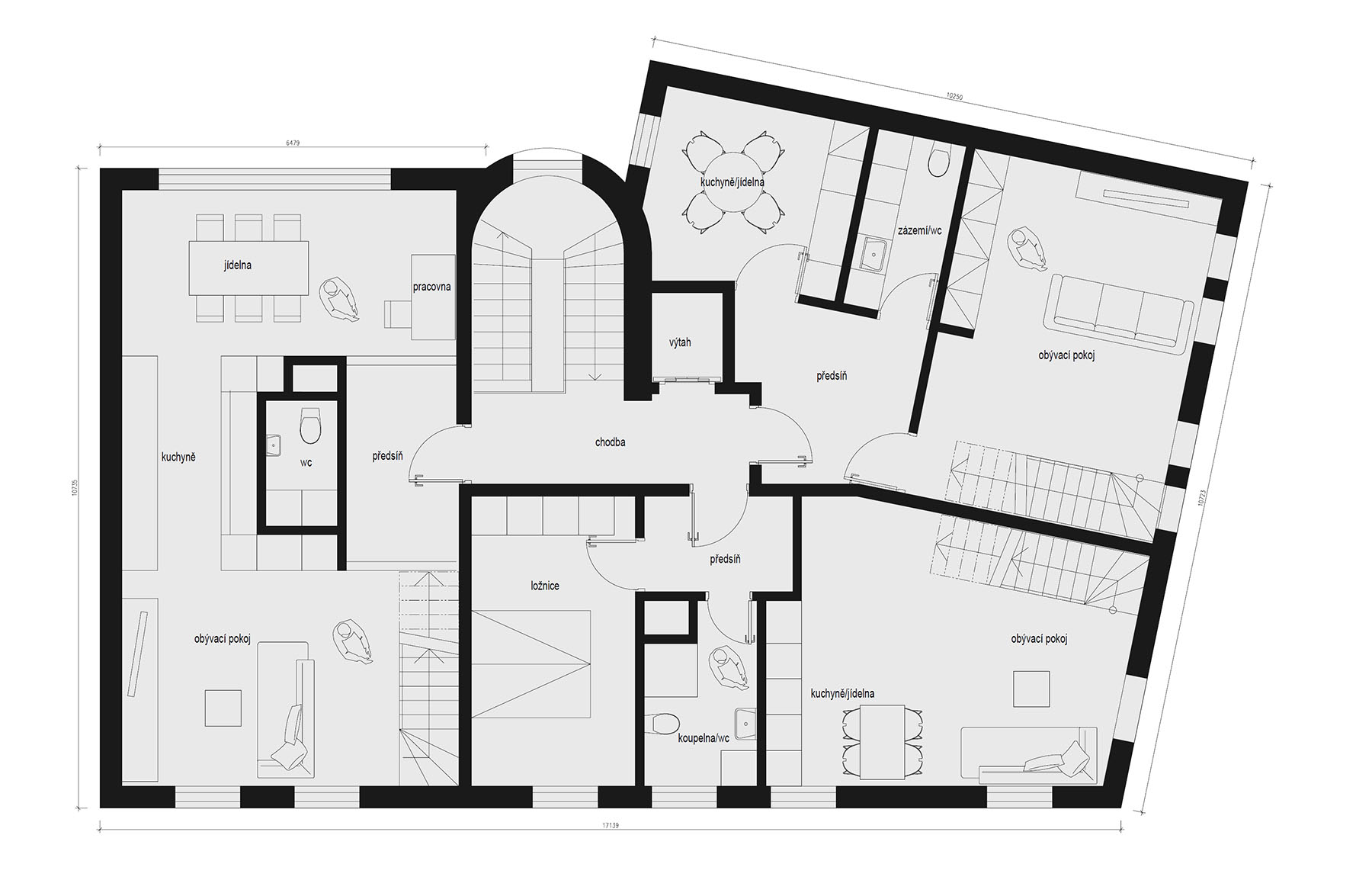

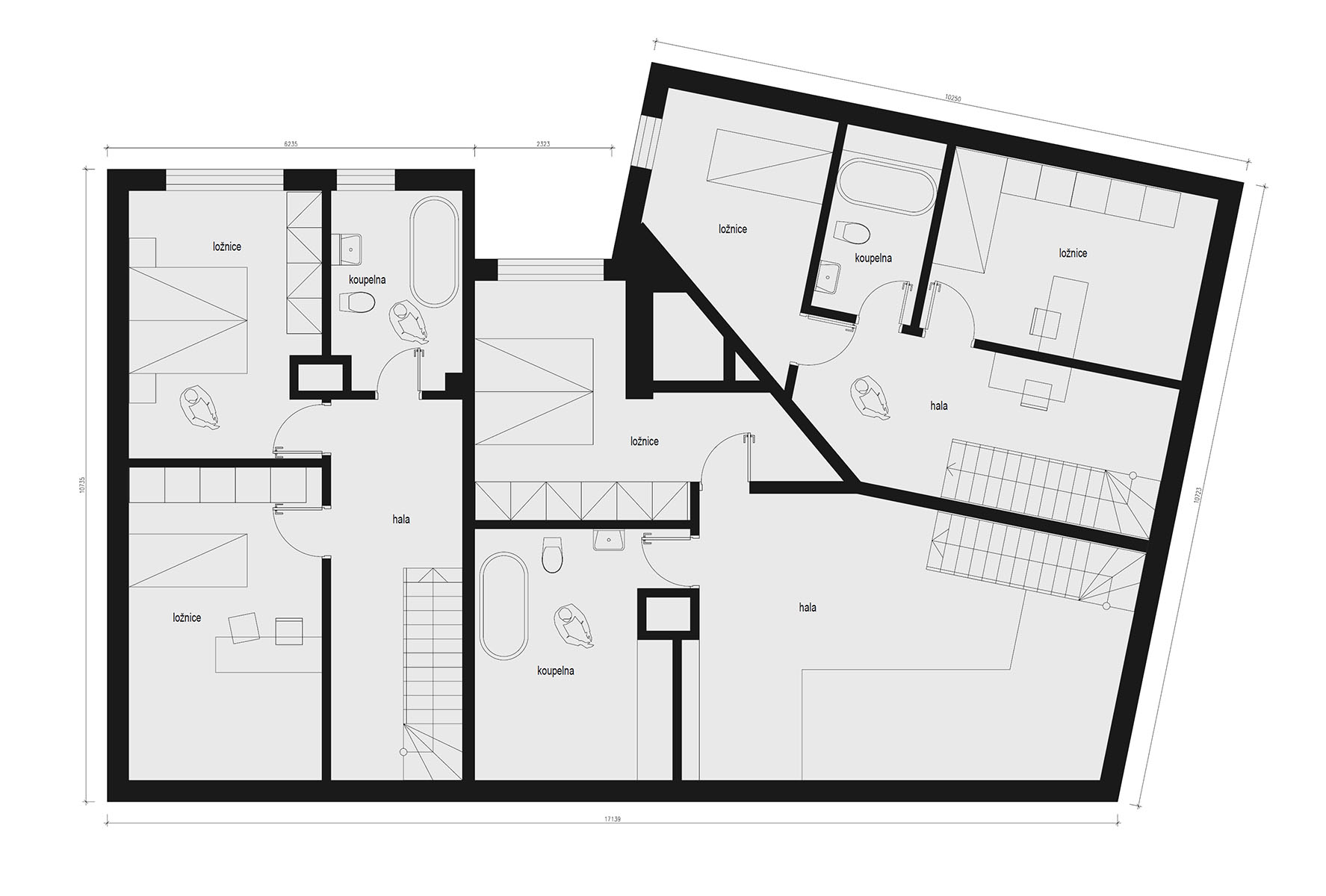

Do obývacího pokoje vpravo dole (na plánku půdorysu) je zřejmě vstup oknem! A do předsíně a koupelny se z obývacího pokoje dá dostat jedině oknem dolů a výtahem nahoru. |
