Lávka Šébr
(21. 4. 2022) Projektová kancelář VANER
Lávka Šébr

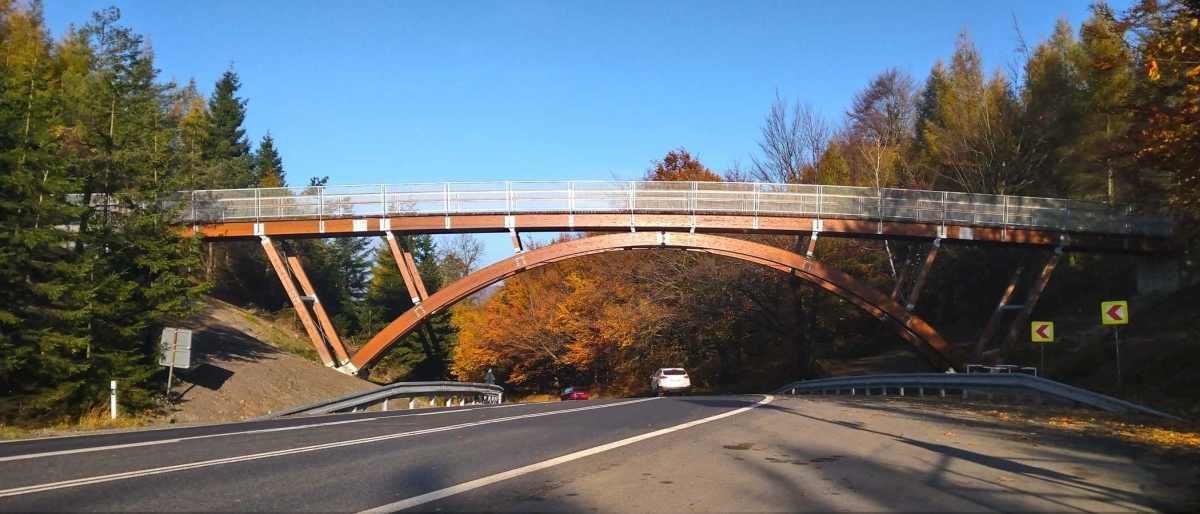

Lávka je umístěna na Šébru ve Stožeckém sedle mezi
Stožcem a Pěnkavčím vrchem. Převádí cyklostezku přes frekventovanou silnici
I. třídy č. 9, hlavní tah od Svoru na Rumburk a do Německa. Myšlenka vybudovat
lávku v daném místě byla dlouhodobě zvažována svazem obcí, jehož představitelé chtěli propojit turistické trasy na obou stranách silnice. Záměrem bylo vybudovat nejen vlastní přemostění, ale i napojovací cesty na stávající
turistické trasy. S ohledem na umístění byl vznesen požadavek na přejezd

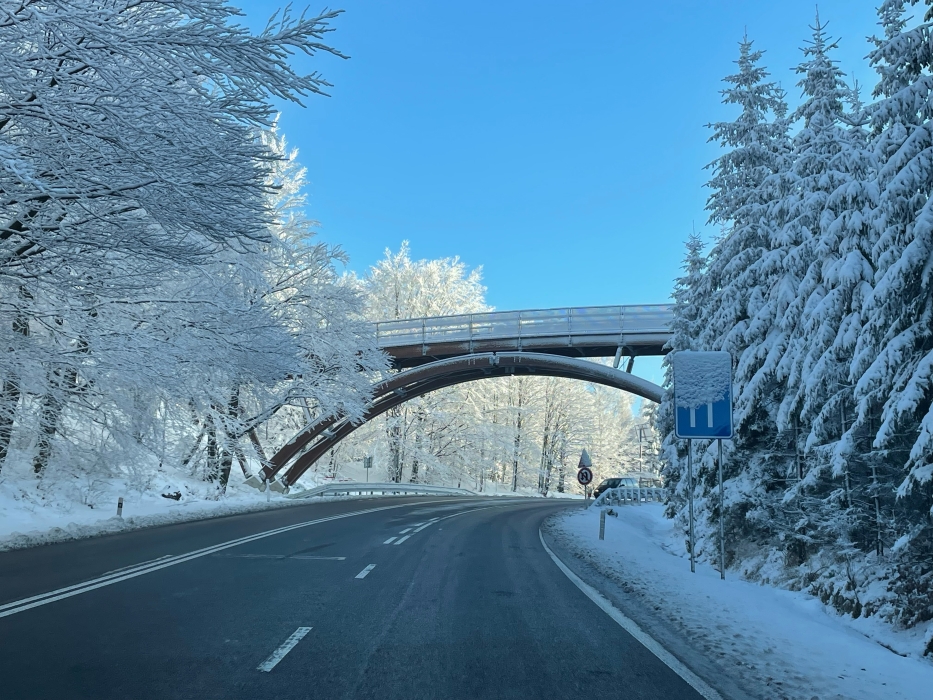

sněžné rolby a využití pro běžkaře.

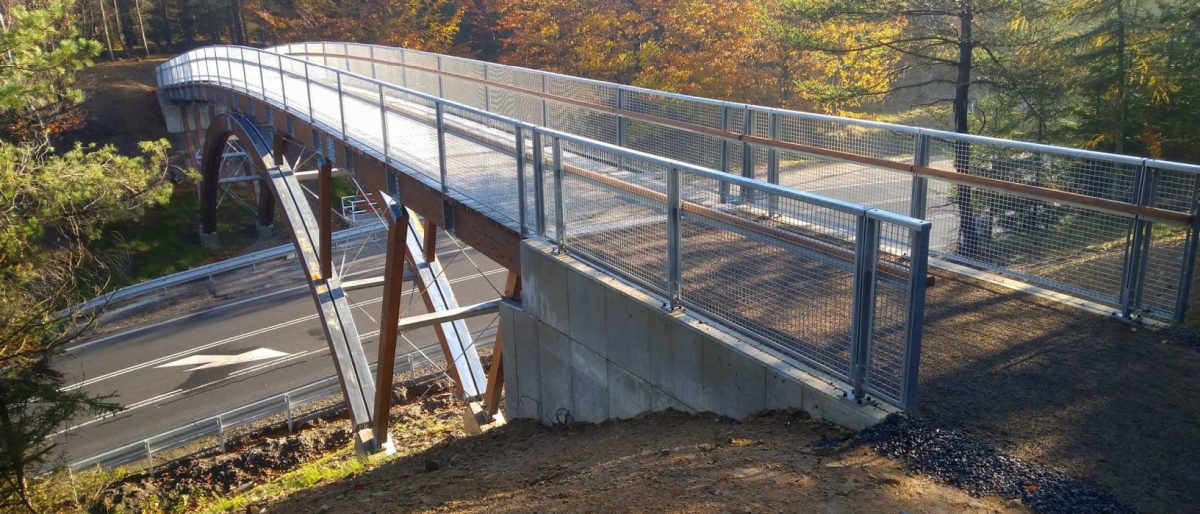

Konstrukčně se jedná o obloukovou lávku s horní
mostovkou. Hlavní oblouky jsou z lepeného lamelového dřeva, spojené
příčníky z ocelových profilů. Hlavní nosníky roštu mostovky a vzpěry jsou
rovněž z lepeného dřeva, příčníky mostovky jsou opět z ocelových

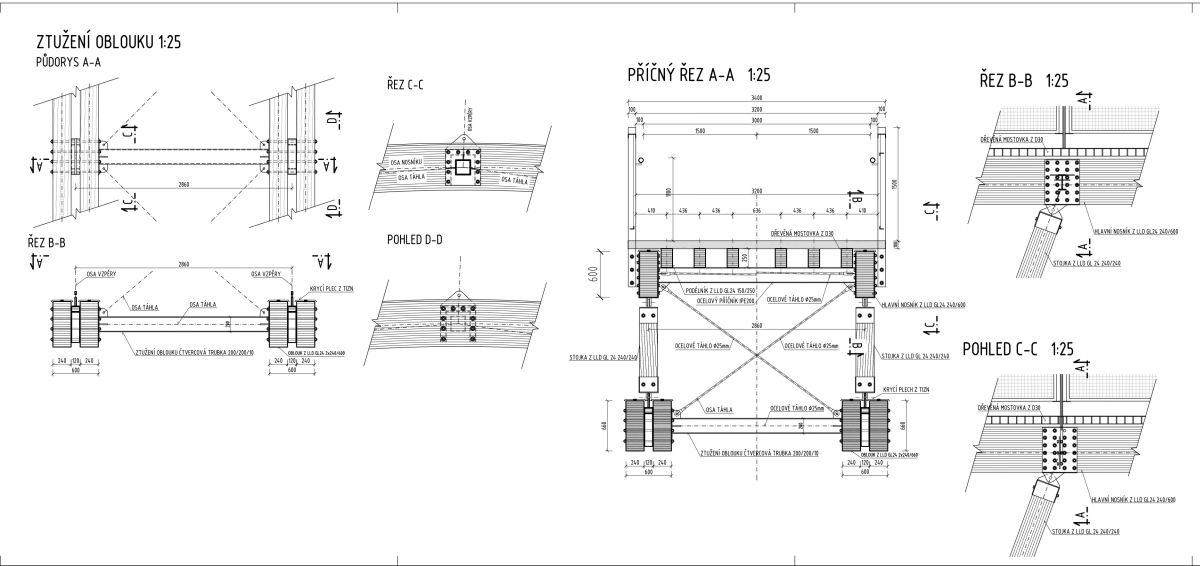

profilů. Prostorové zavětrování je řešeno ocelovými odpínatelnými táhly.
Mostovka je tvořena podélníky z lepených nosníků a příčně uloženými
dubovými fošnami.
Ochrana dřevěných prvků je řešena oplechováním
hlavních oblouků a nosníků roštu mostovky, podélníky mostovky jsou pod fošnami
opatřeny izolačním pásem lepenky s přesahem tvořícím okapničku.
Zábradlí je ocelové s dvojitým madlem:
v úrovni 110 cm pro běžný provoz a v úrovni 150 cm pro zimní provoz a cyklisty.
Založení je řešeno jako plošné. Paty hlavních oblouků
jsou uloženy na kotevních blocích vystouplých z masivního betonového
základu, který je překryt zeminou. Opěry jsou betonové se zavěšenými
rovnoběžnými křídly.
Technické informace:
Délka přemostění: 50,04 m
Délka mostu: 60,70 m
Volná šířka: 3,00 m
Šířka mostu: 3,40 m
Podrobný popis konstrukčních částí:

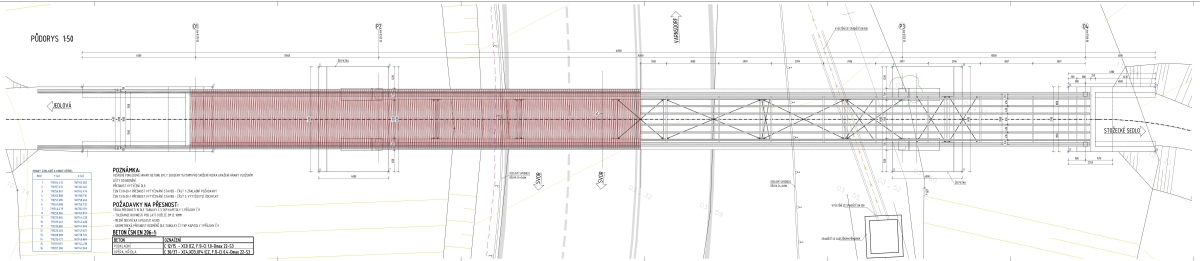

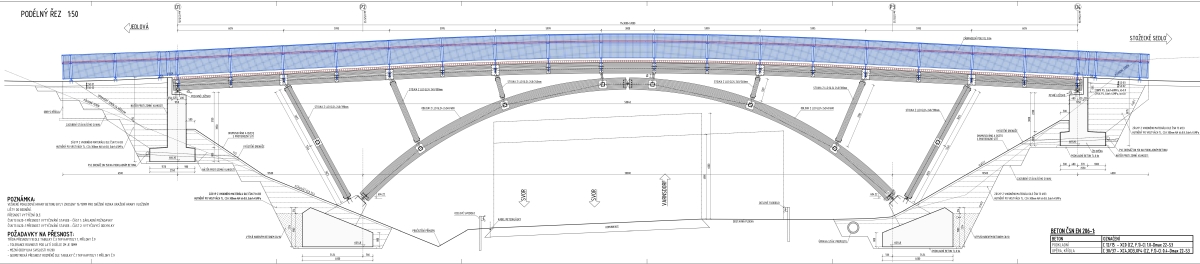

Lávka je navržena jako oblouková dřevěná s horní mostovkou. Hlavní pole je tvořeno trojkloubovým obloukem z lepeného dřeva. Každý z oblouků je tvořen dvojicí trámů o rozměru 0,24 x 0,66 m. Vzpěry podpírající mostovku jsou rovněž lepeného dřeva o rozměrech 0,24 x 0,24, 0,24 x 0,30 a 0,24 x 0,39 m. Větší průřezy platí pro vzpěry s větší délkou. Hlavní nosníky mostovky jsou rozměru 0,24 x 0,6 m. Veškeré příčníky jsou navrženy ocelové s příslušnými rozměry. Zavětrování lávky je z ocelových táhel profilu 25 mm. Příčníky mostovky tvoří ocelové profily IPE 200, na které je uloženo 6 podélníků profilu z lepeného dřeva 0,15 x 0,25 m. Spojení oblouků je řešeno příčníky ze čtvercových trubek 200 x 200 x 10 mm.
Založení oblouku je provedeno patkách ze železobetonu. Rozměry patek pod oblouky jsou 4,0 x 6,0 m. Opěry jsou provedeny ze železobetonu a jsou rovněž založeny plošně. Délka opěr je 3,6 m, výška opěry O1 je 4,774 m resp. 3,875 m u O4. Na opěrách jsou zavěšena rovnoběžná křídla.
Na lávce je navrženo ocelové zábradlí s výplní z ocelové síťoviny. Výška zábradlí je 1,5 m z důvodu výšky sněhové pokrývky. Ve výšce 1,1 m je umístěno další madlo pro letní provoz.
