Pasivní bytové domy Innsbruck
(8. 6. 2015) Ateliér CHYBIK +
KRISTOF
Pasivní bytové domy Innsbruck

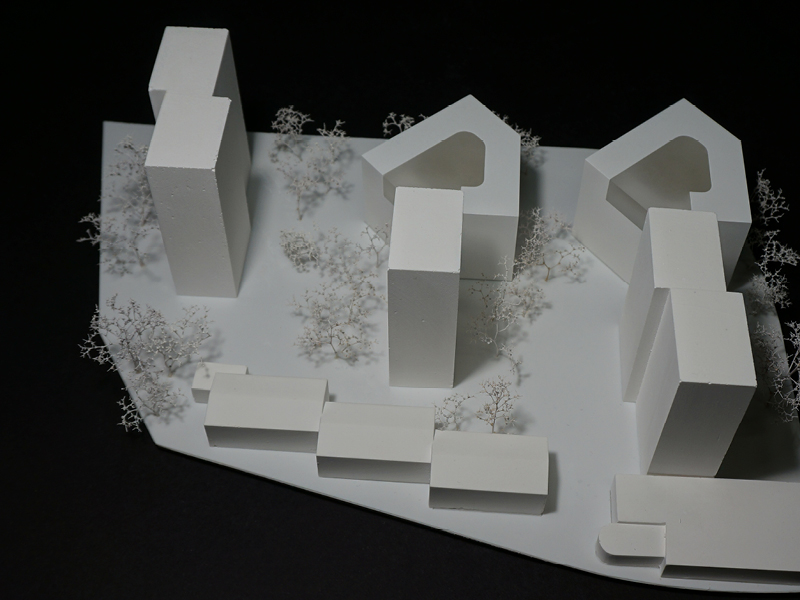

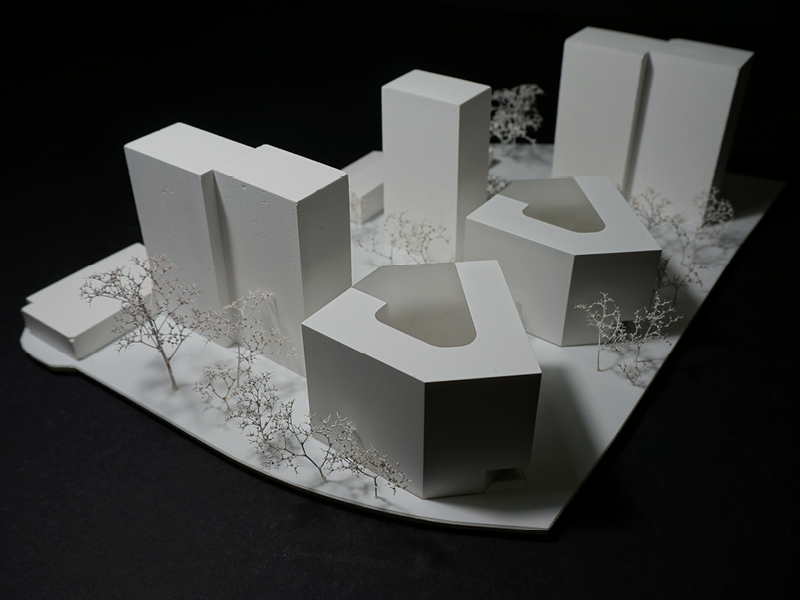

Dům a místo - vepsaná
struktura

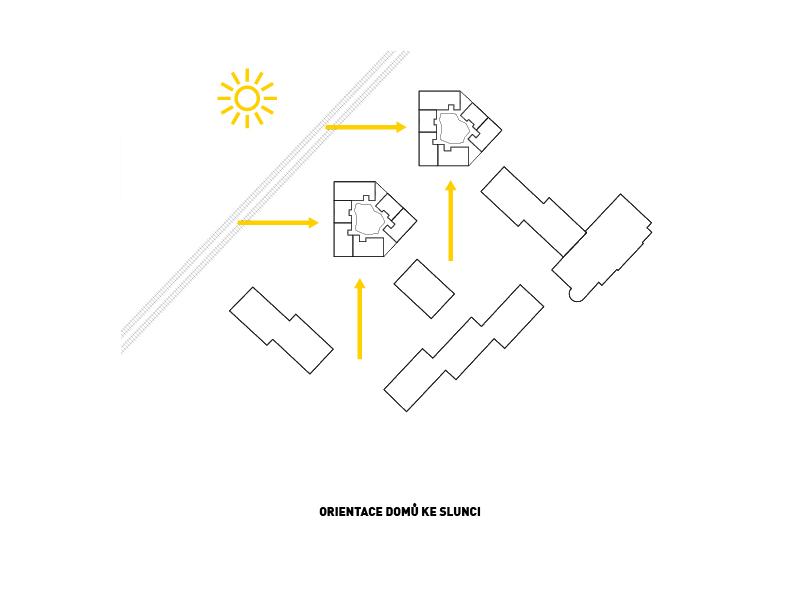

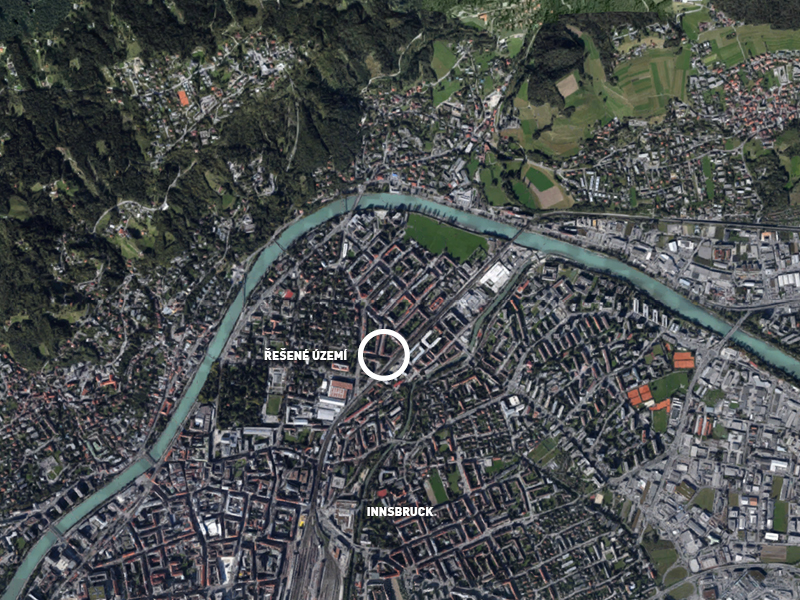

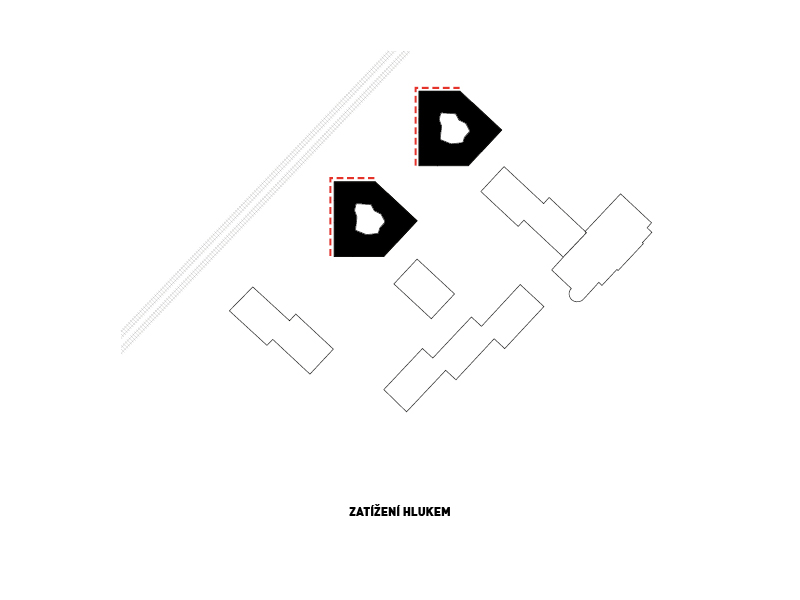

Do složité urbanistické situace tvořené výškovými budovami a přilehlým
železničním viaduktem vepisujeme dvě nové budovy. Jejich hmota je odpovědí na

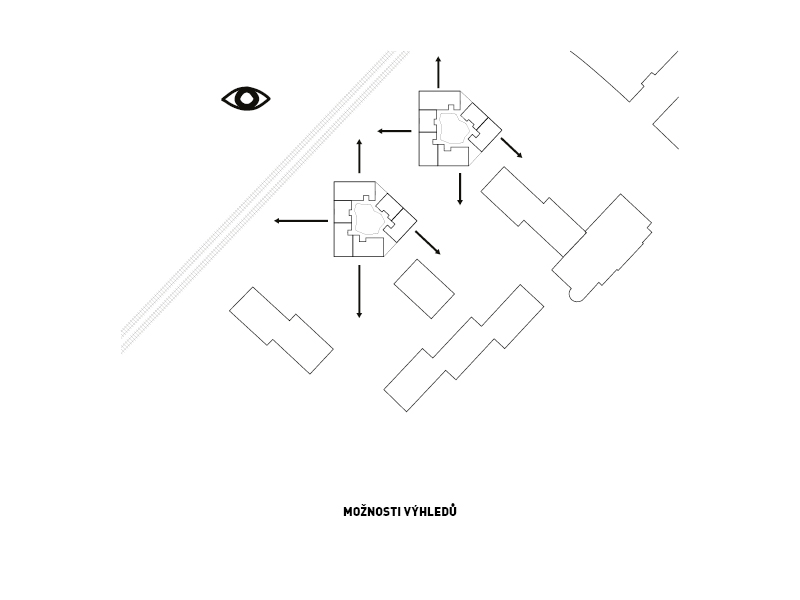

výrazné zastínění území, potenciál výhledů z bytů do okolí, minimalizaci
přímého kontaktu fasád s tělesem kolejiště a ideální orientací domu vůči slunci
a tím maximalizaci tepelných zisků v zimních měsících. Průsečíkem těchto
koncepčních hladin je výsledná struktura s vysokou hustotou zastavěnosti území,

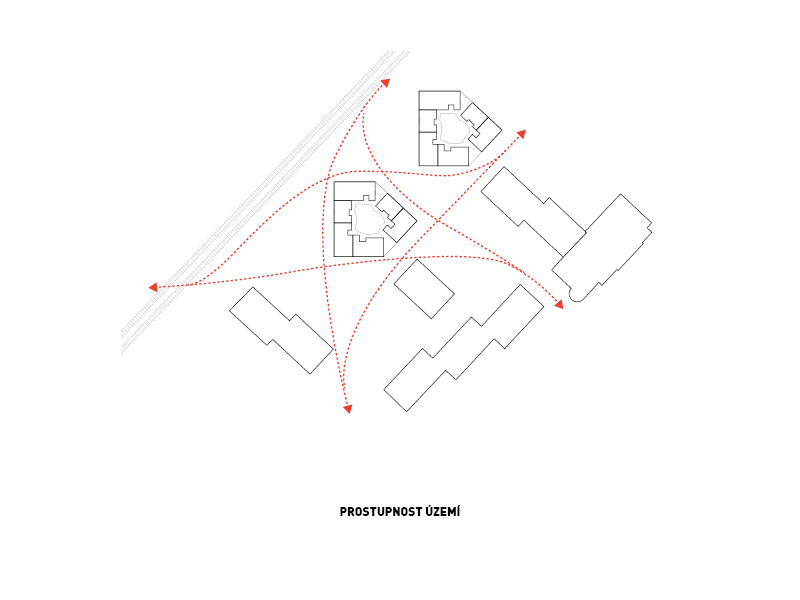

vynikající prostupností ve všech směrech a maximálním počtem bytů v pasivním
standardu.

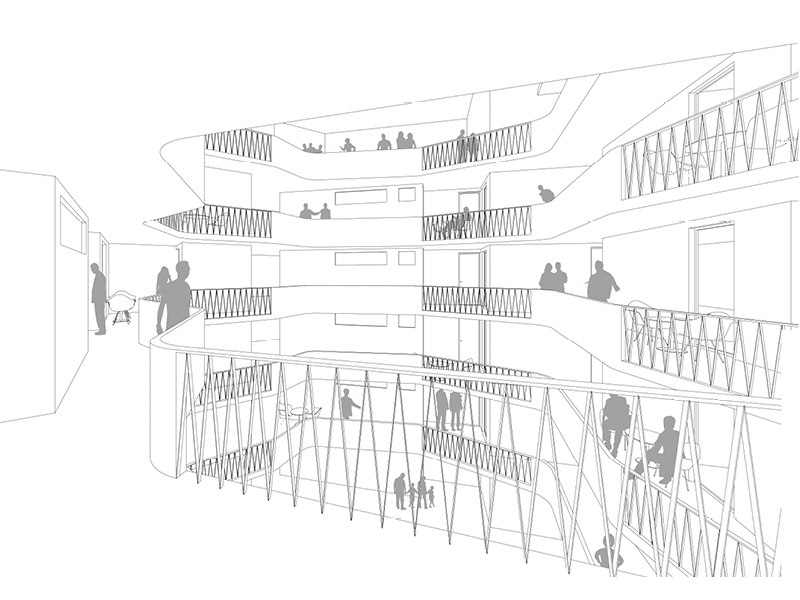

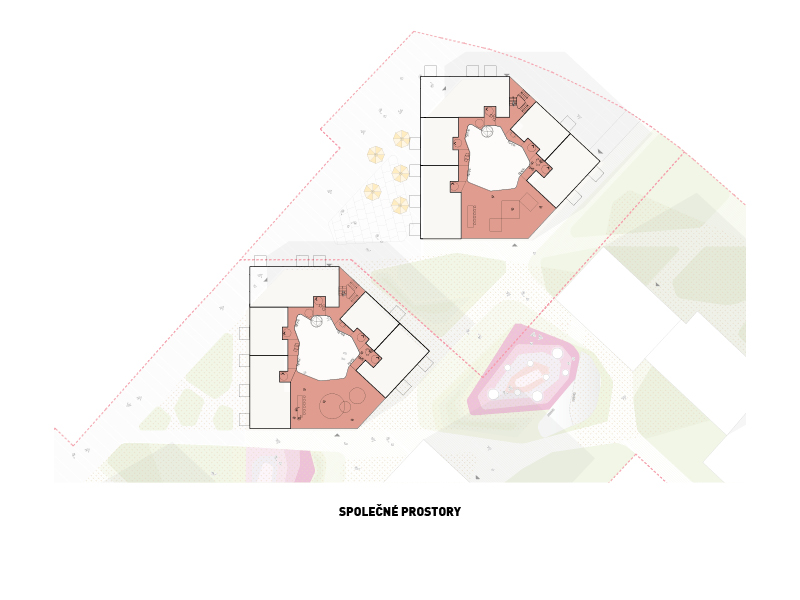

Atrium
s pavlačemi
Centrálním prostorem v obou bytových domech je společné atrium. Je součástí
pasivního konceptu domu, má však také funkci společenského prostoru s možností
setkání. Mezi atriem a byty je vložena vrstva pavlačí s pobytovým prostorem
přiléhající k bytovým jednotkám. Velkorysý prostor atria je ukončen světlíkem,
který distribuuje rozptýlené světlo. Vzniká tak zcela odlišný vnitřní svět s
prostorovou pestrostí a až sakrálním charakterem.
Kolektor tepla a
společenský prostor
V posledních dvou podlažích jižní fasády navrhujeme prosklený převýšený
společenský prostor se společnou kuchyní. V zimních měsících tento velkoryse
prosklený prostor funguje jako kolektor slunečních paprsků a získaného tepla.
Společně s atriem je důležitou součástí pasivního konceptu budovy.

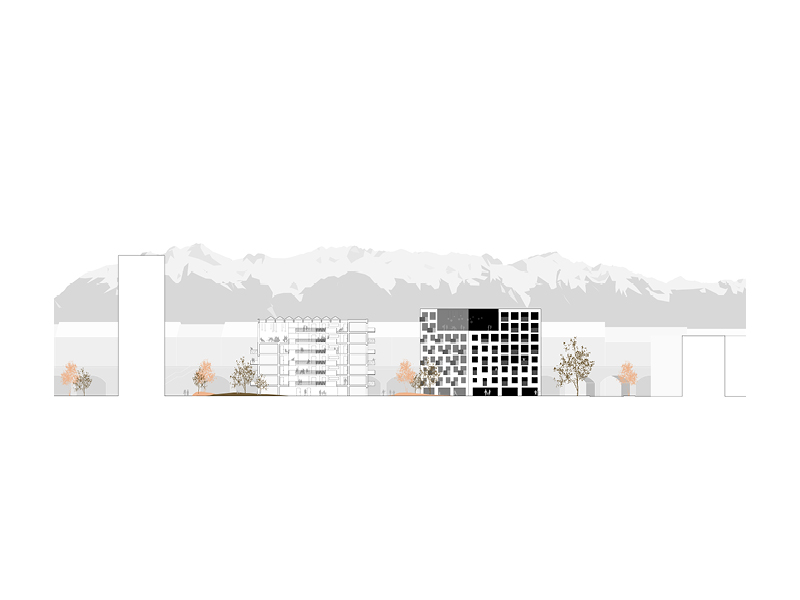

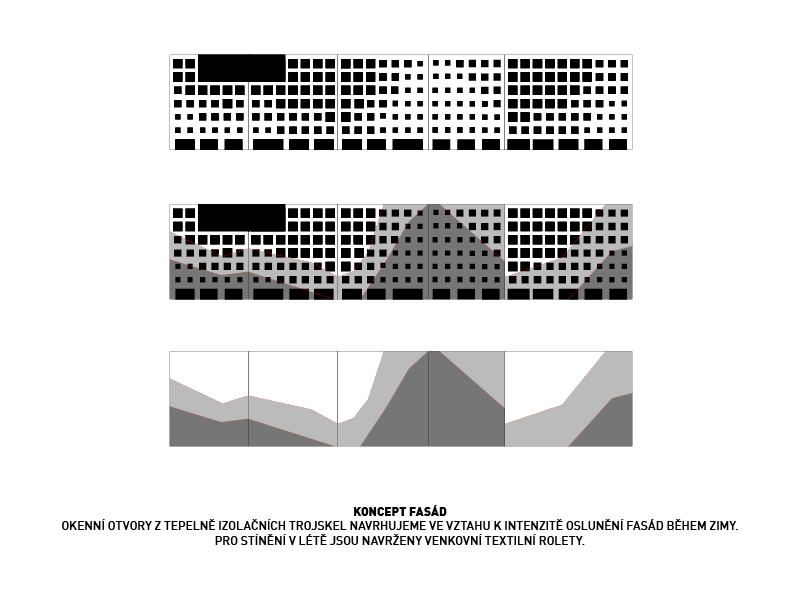

Koncept fasád
Tvar, velikost a umístění okenních otvorů navrhujeme ve vztahu k intenzitě
proslunění jednotlivých fasád během zimních měsíců. Zajišťujeme tak maximální
tepelné zisky skutečně tam, kde vznikají. Pro stínění objektu v letních
měsících jsou použity venkovní textilní rolety. Okna jsou navržena jako tepelně
izolační trojskla.

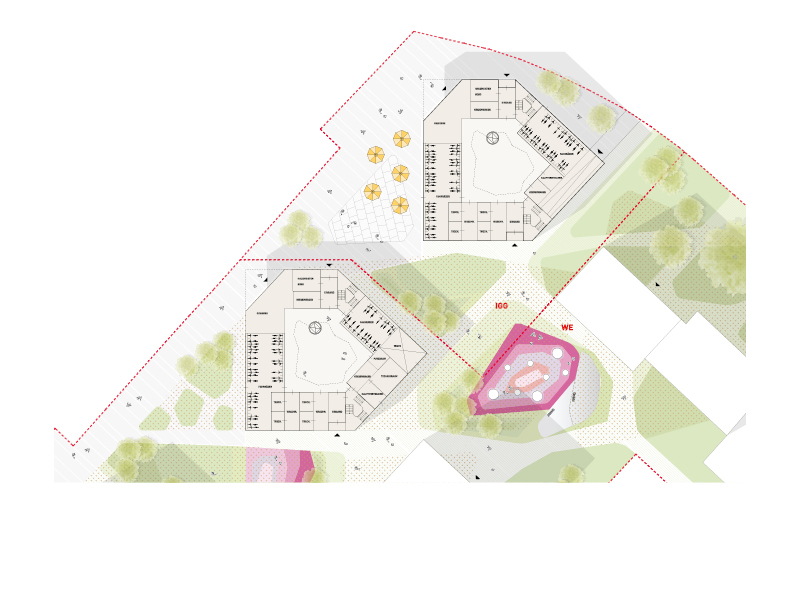

Zahradní úpravy
Zahradně-architektonické řešení v maximální míře zvyšuje využitelnost
exteriéru pro obyvatele nových a stávajících domů i všech, kteří se v prostoru
pohybují. Toho je dosaženo jasnou čitelností prostoru a plynulým přechodem z
urbánního území přiléhajícího k viaduktu do pobytového, herního a parkového
území mezi domy. Cestní síť umožňuje velmi volný pohyb a je hierarchicky
rozdělena dle frekvence a důležitosti.
Přestože se velká část úprav nachází na objektu garáží, pomocí
mikromodelací a vegetace je nová plocha propojena se stávající částí, u níž
dochází k adaptaci dnešního stavu. Hřiště jsou rozdělena kvůli bezpečnosti na
mladší a starší věkovou kategorii, obě s vynikající dostupností.
Celý koncept je navržen tak, aby uměl adekvátně stárnout a
časem tak získával na hodnotě.

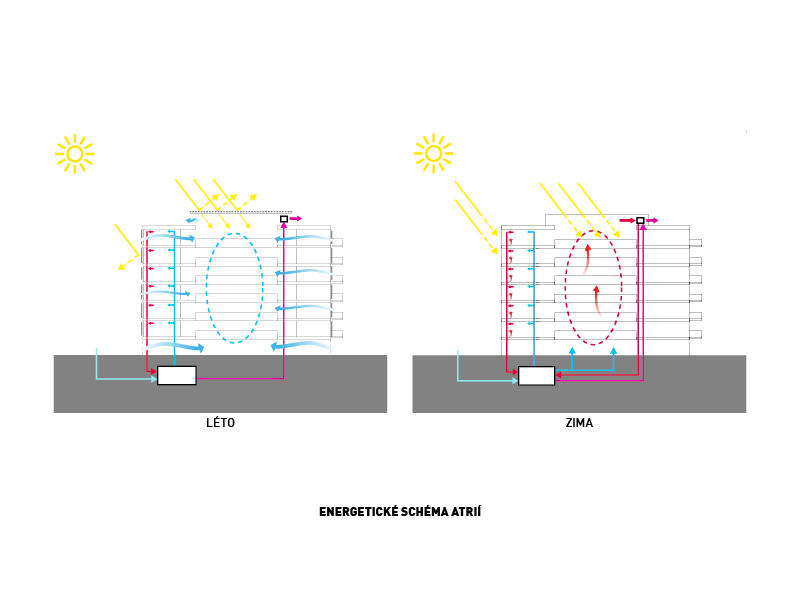

Energetické schéma
atria v létě a zimě
Atrium je nedílnou součástí pasivního konceptu domu. V létě je díky
pohyblivému zastřešení stíněným exteriérem s možností přirozeného větrání. V
zimních měsících se stává obřím kolektorem slunečního tepla. Pomocí nuceného
větrání je ohřátý vzduch vháněn do centrálního tepelného výměníku kde ohřívá čerstvý
vzduch, jenž je poté distribuován do bytů.

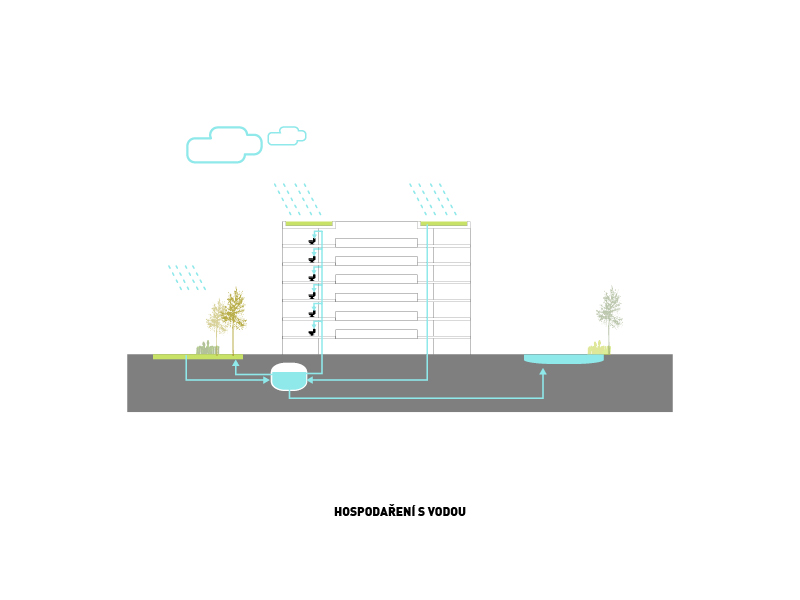

Hospodaření
s vodou
Hospodaření s dešťovou vodou je maximálně soběstačné. Veškerá voda ze
střech a zpevněných ploch je sbírána do rezervoáru - z toho je pak přibližně
jedna polovina použita na splachování toalet a praní, druhá polovina pak na
zálivku trávníků a výsadeb. Voda z mimořádných srážkových úhrnů, která přesáhne
kapacitu rezervoáru, je použita k doplnění přírodě blízké vodní plochy s
částečným vsakem. Nově budované objekty a zpevněné plochy tak není nutno
napojit na městskou kanalizaci.
Autorská zpráva
Zadavatel: Innsbrucker Immobilien GmbH & Co KG a
Wohnungseigentum Tiroler gemeinnützige Wohnbaugesellschaft m.b.H.
Program: pasivní bytové domy
Status: veřejná architektonická soutěž „Passivwohnbebauung Bienerstraße
Innsbruck 191625“
Tým: Ondřej Chybík, Michal Krištof, Martin Holý, Martin Kopecký, Vojtěch
Kouřil, Šárka Kubínová, Matej Štrba, Jitka Šťastná
Základní informace o objektu
Kategorie
Projekty
Dokončení
2014
