Přístavba školy v Olomouci
(1. 11. 2016) atelier-r
Přístavba školy v Olomouci
Nová budova Slovanského gymnázia v Olomouci byla
postavena z monolitického betonu, který se v maximální míře uplatňuje jako
pohledový. Uličním průčelím přístavba navazuje na historickou budovu, je tu i
nový vstup do školy. Ve dvoře se nachází novostavba tělocvičny.
Slovanské gymnázium se od svého založení v roce 1867 zařadilo mezi nejlepší
školy v České republice. Některé výukové prostory se však donedávna
nacházely v historické budově a ve dřevotřískovém přízemním pavilonu
(provizorium sloužilo více než čtyřicet let). Rada Olomouckého kraje rozhodla o
nutnosti nahradit tento objekt novostavbou - jejím úkolem bylo zajistit
chybějící kapacitu výukových prostor a také vybudovat tělocvičnu a jídelnu,
kterou využijí i studenti sousedních škol.
Architektonické
řešení

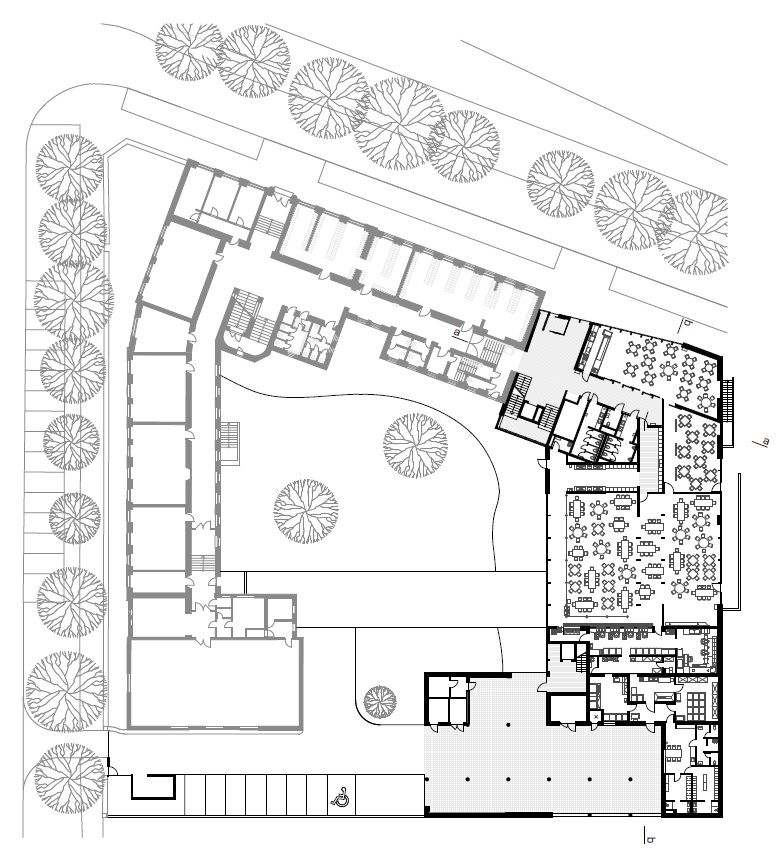

Přístavba je umístěna na hraně parcely školy, aby byla zachována maximální

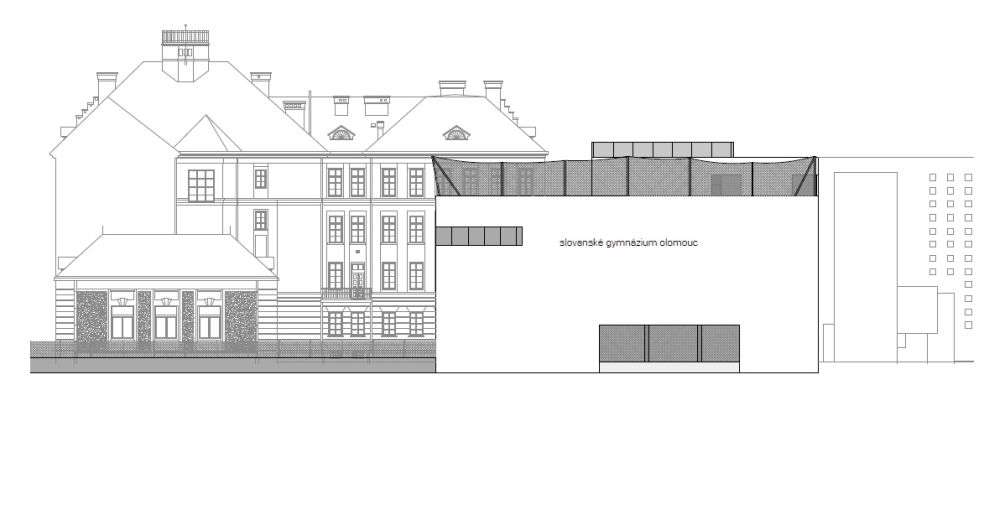

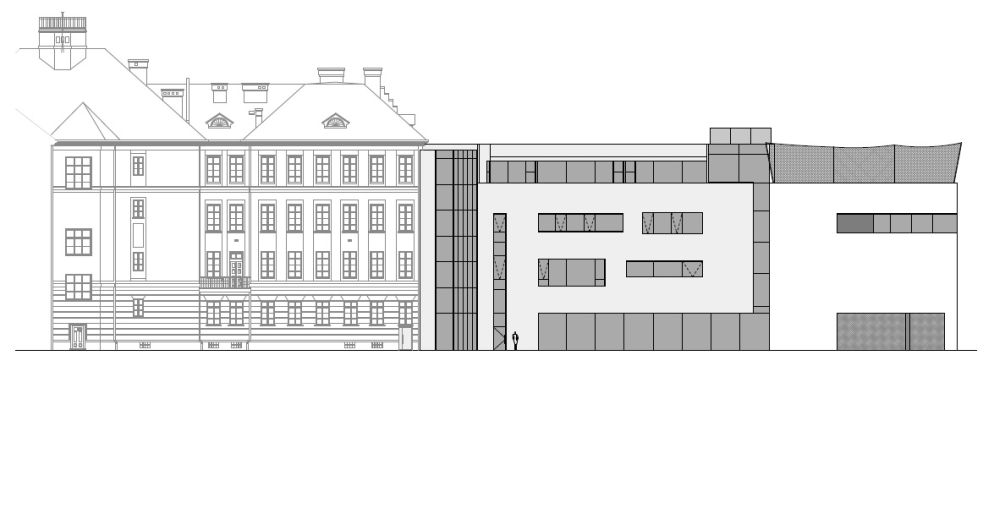

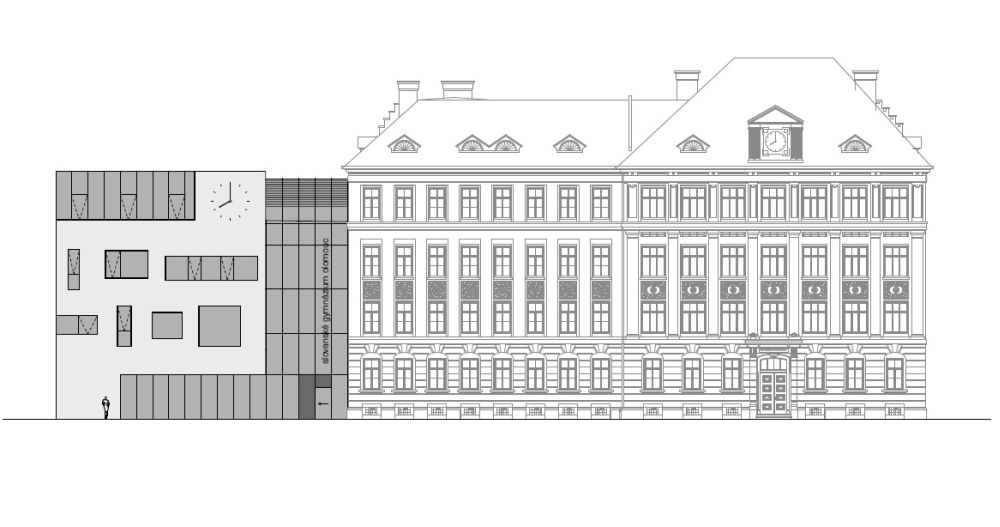

užitná plocha dvora. Nové křídlo uličním průčelím navazuje na historickou
budovu, dále se pak zalamuje podél pozemku směrem do vnitrobloku. Cílem návrhu
bylo vytvořit dostavbu, která s původní budovou vytvoří architektonický

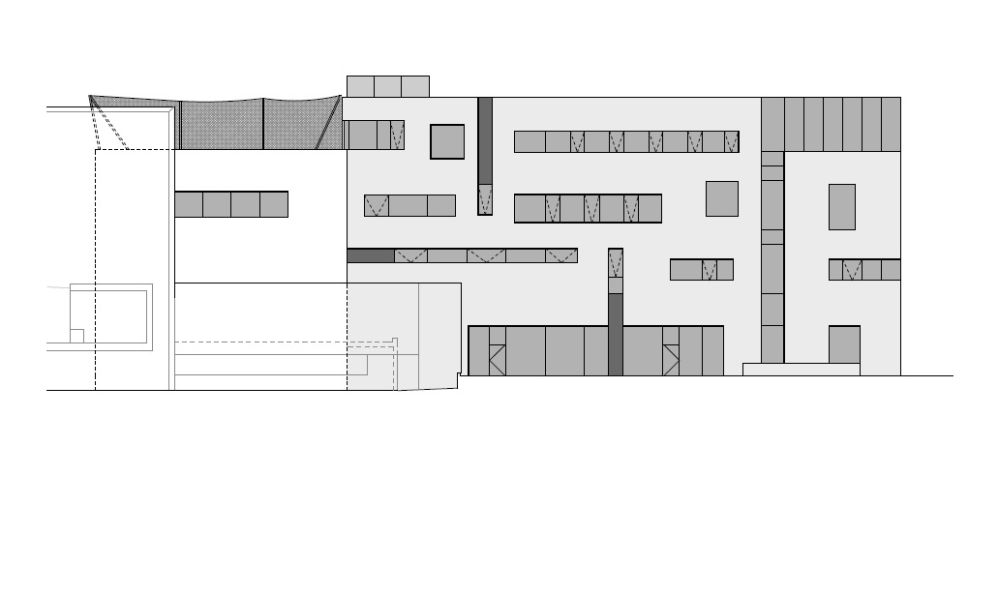

celek, takže hmota nové části reaguje na kompozici starší stavby. Členění fasád
nového křídla reaguje na vnitřní uspořádání, nepravidelná velikost a tvar oken

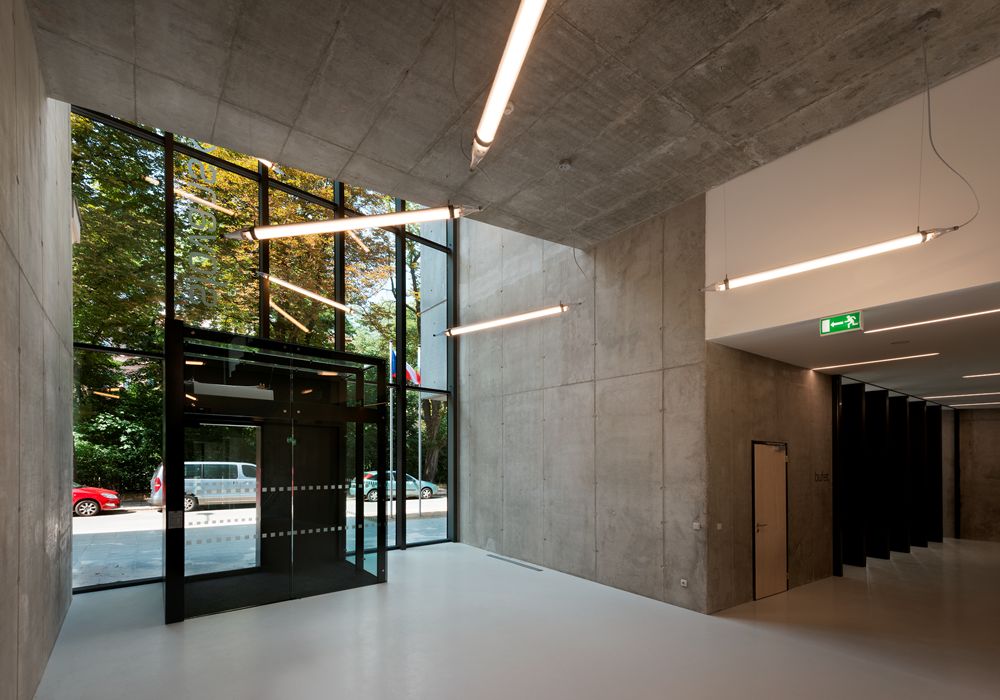

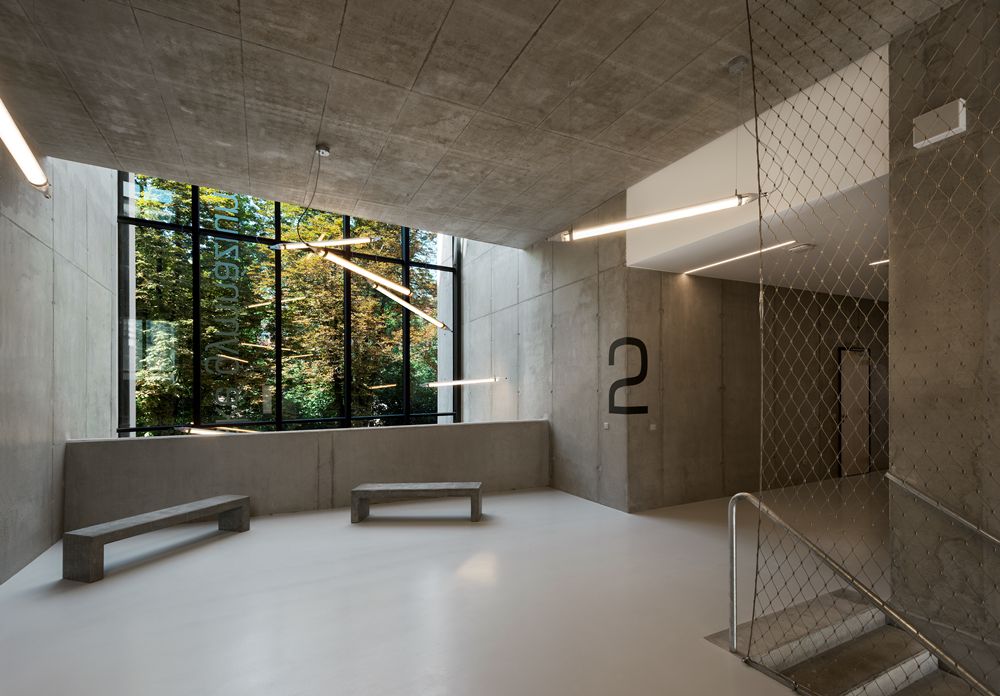

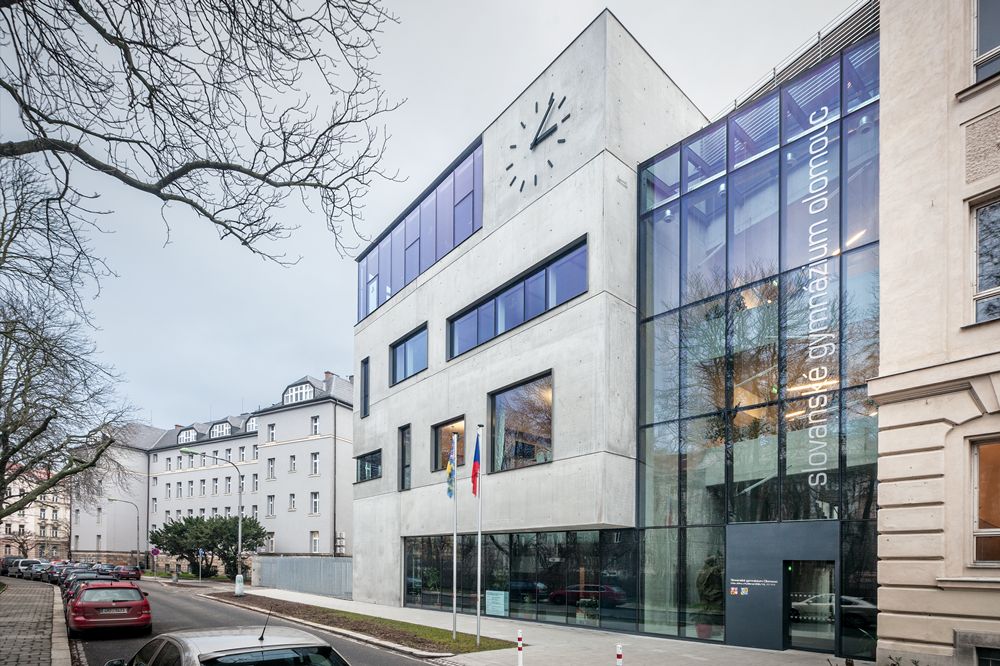

symbolizují využití místností. Charakteristickým prvkem vstupního průčelí je

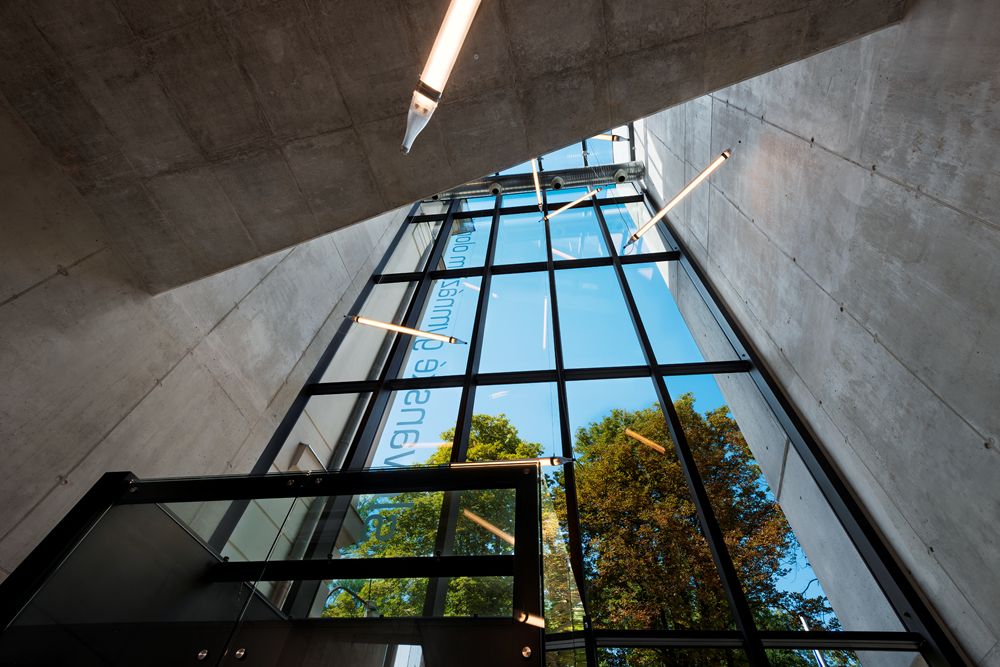

různoběžná plocha proskleného parteru přecházející do vertikální prosklené
stěny vstupní haly. Průčelí vstupní haly tak symbolizuje otevřenost, transparentnost
a zároveň působí přátelským dojmem. Protiváhou
prosklené vstupní haly je prosklená plocha v horním patře, která na boční stěně
sestupuje dolů do místa ukončení středové chodby. Konec chodby v každém podlaží
tedy zakončuje vysoké okno.

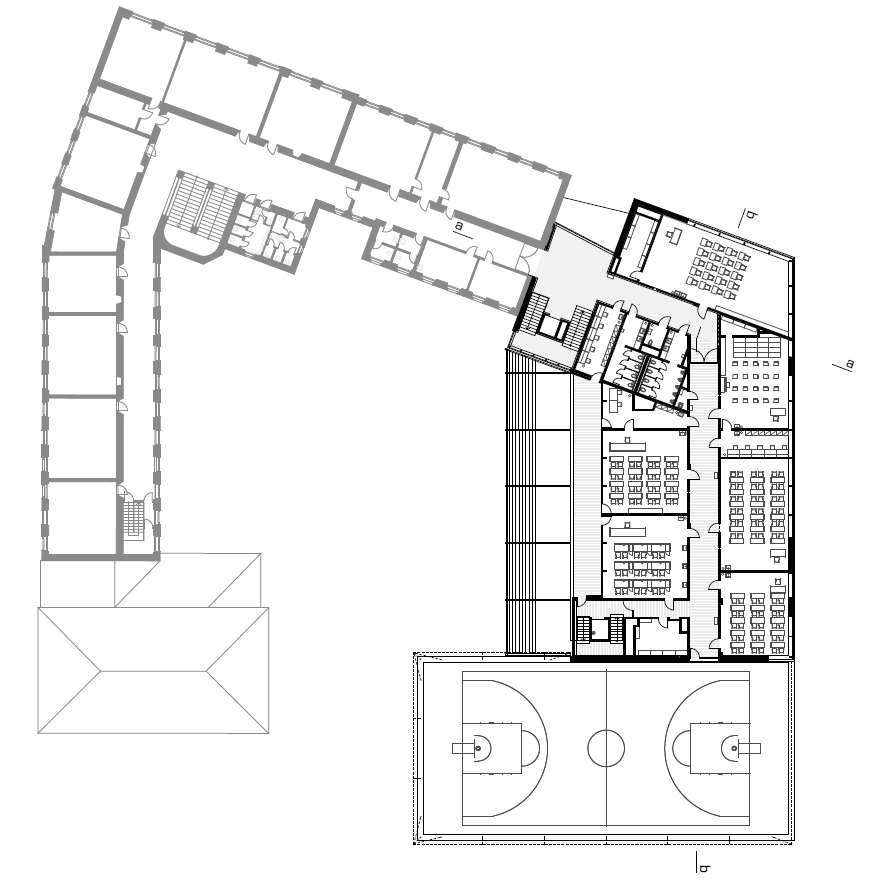

Dispozice

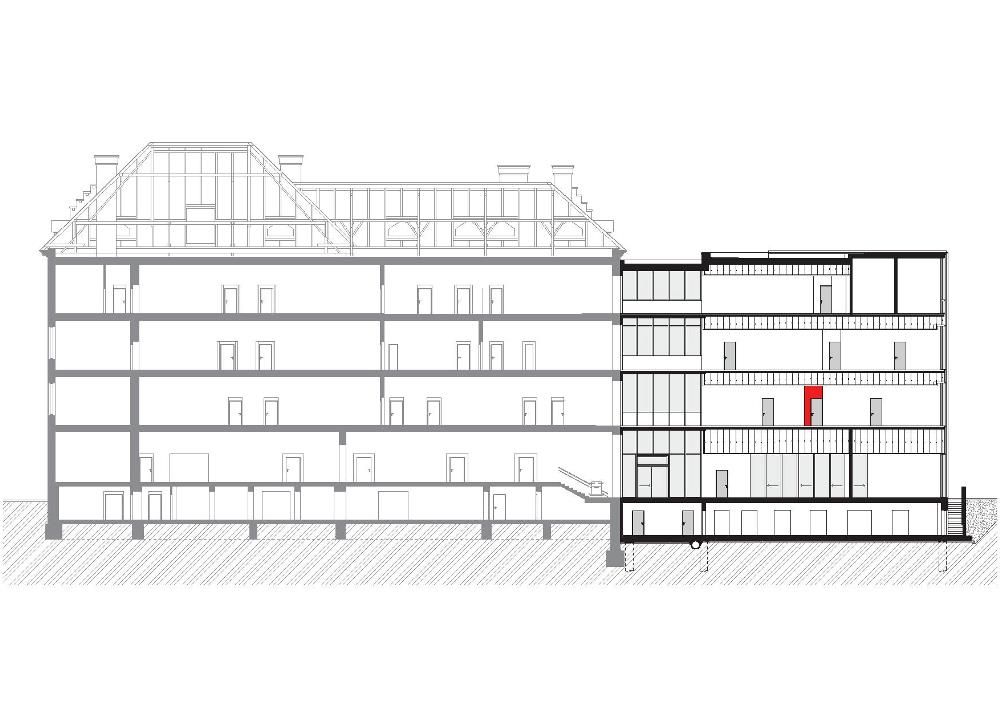

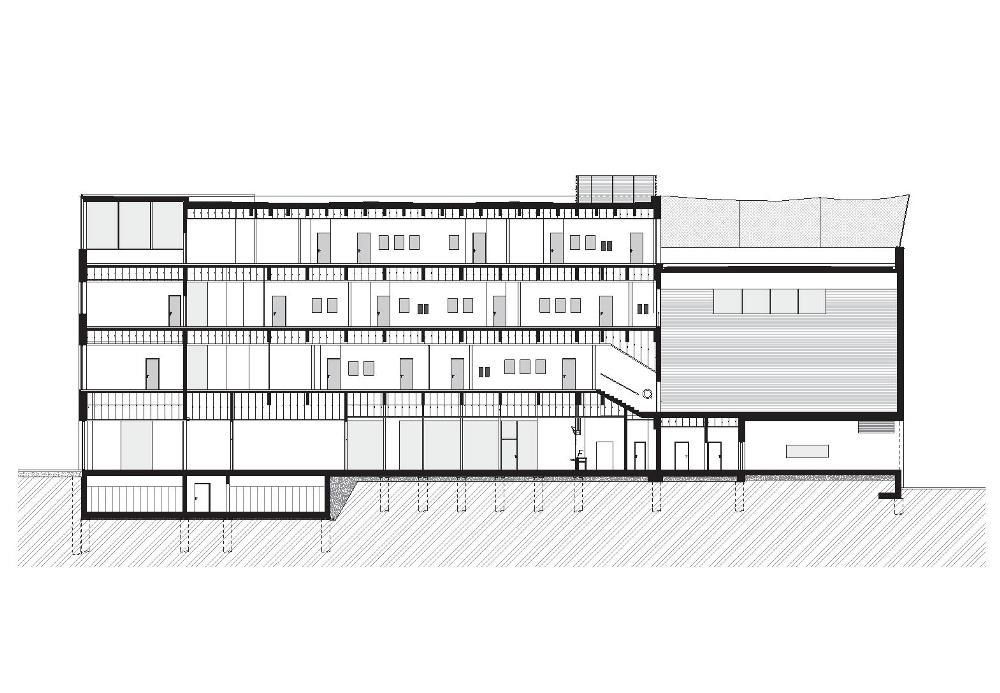

Přístavba má čtyři nadzemní a jedno podzemní podlaží, ve všech patrech je
propojena se starou budovou v místě vstupní haly. V návaznosti na hlavní vstup je jídelna, ve
druhém podlaží se v sousedství haly nachází administrativní část
s ředitelnou a sekretariátem, dále tu jsou učebny a pracovny. Na uliční

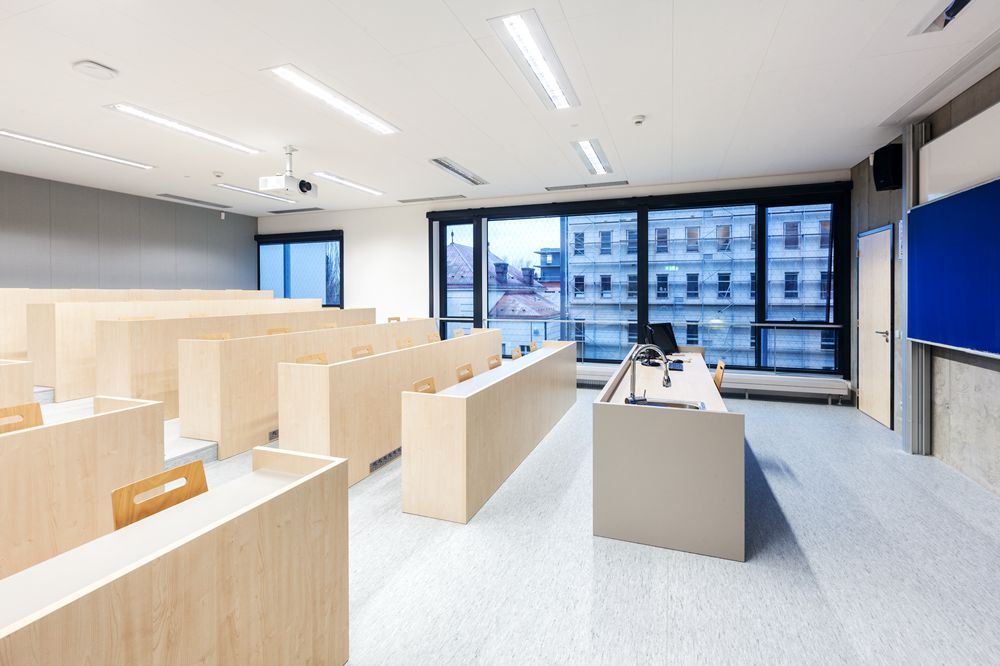

část navazuje dvorní křídlo, kde je velká učebna fyziky se šikmým sezením.

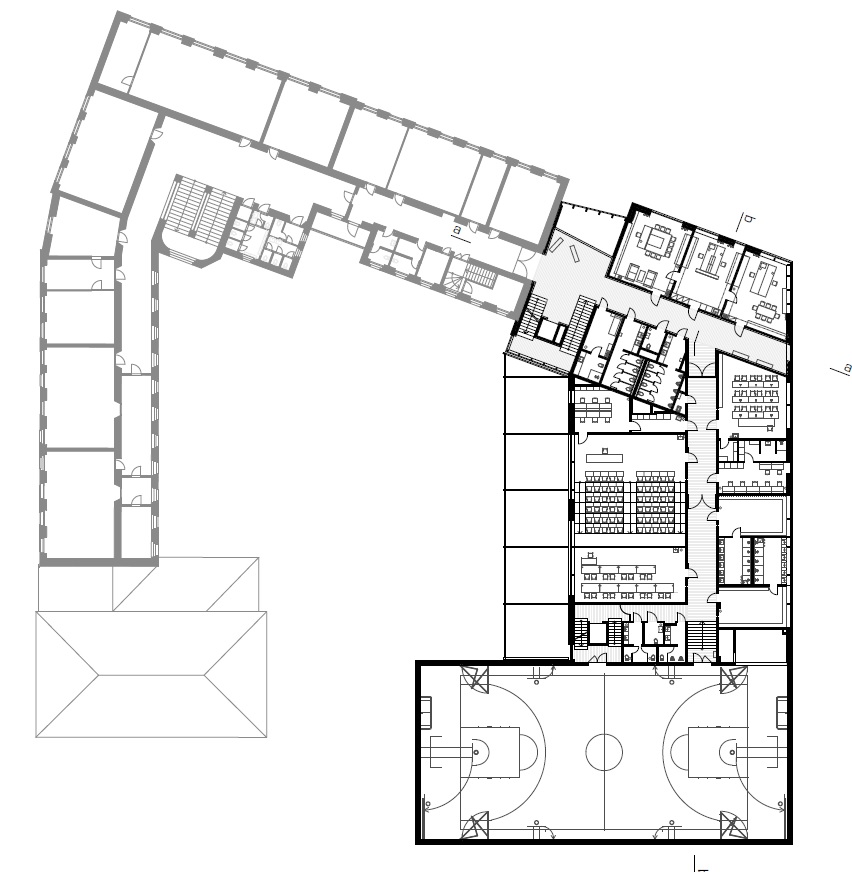

Druhé podlaží je také nástupním patrem do tělocvičny s přidruženým
hygienickým zázemím. Další vstup do tělocvičny je přes schodiště z dvorního

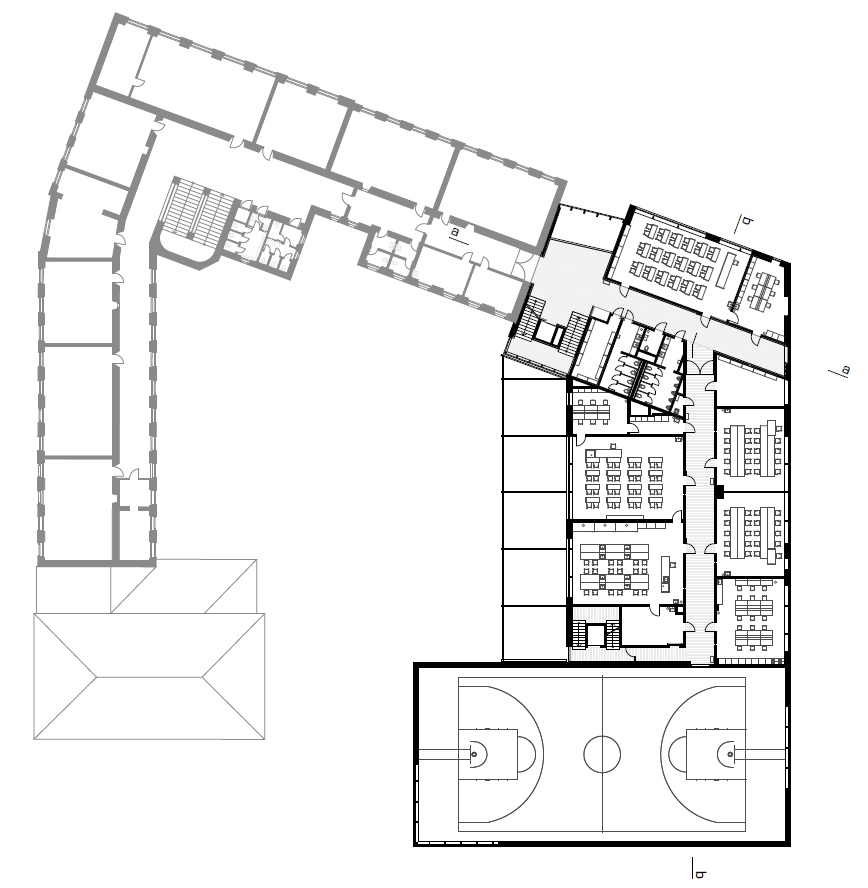

traktu, což umožňuje její pronájem pro veřejnost. Třetí a čtvrté podlaží je

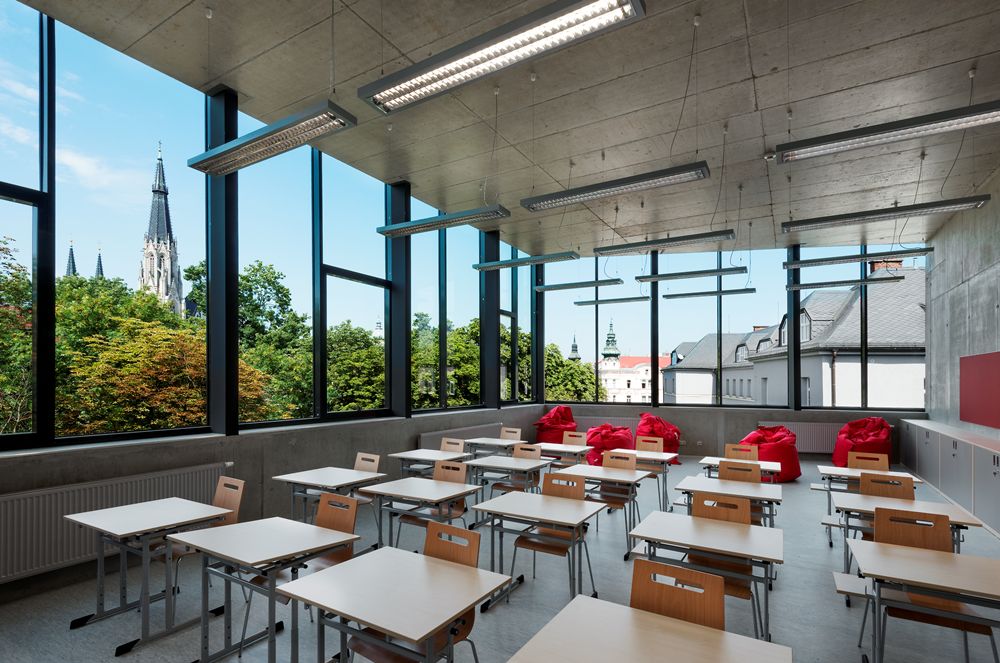

určeno pro výuku, jsou tu odborné učebny a laboratoře. V nejvyšším podlaží jsou učebny výtvarné a
hudební výchovy. Z učeben biologie je v tomto podlaží přístupná terasa,
která se může využít pro pokusy probíhající ve venkovním prostředí. Ze čtvrtého

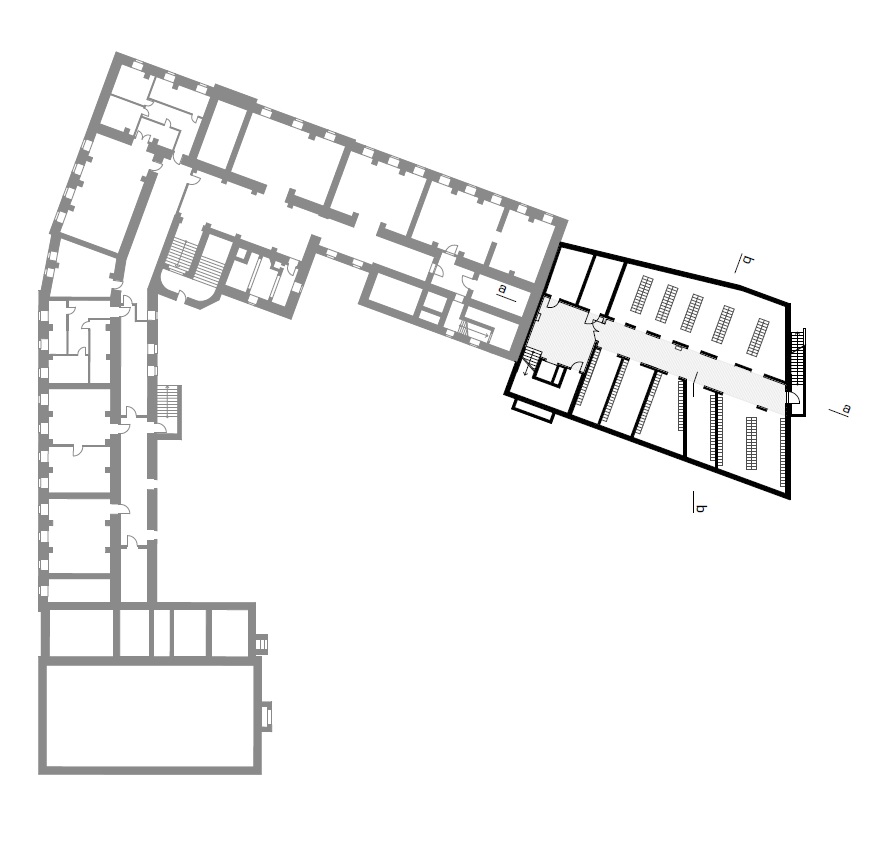

podlaží je také přístupné hřiště na střeše tělocvičny. Dostavba je v části své
plochy podsklepená - tyto prostory se využily jako šatny studentů, částečně
také jako provozně-technické zázemí.
Vysoké požadavky na
přesnost

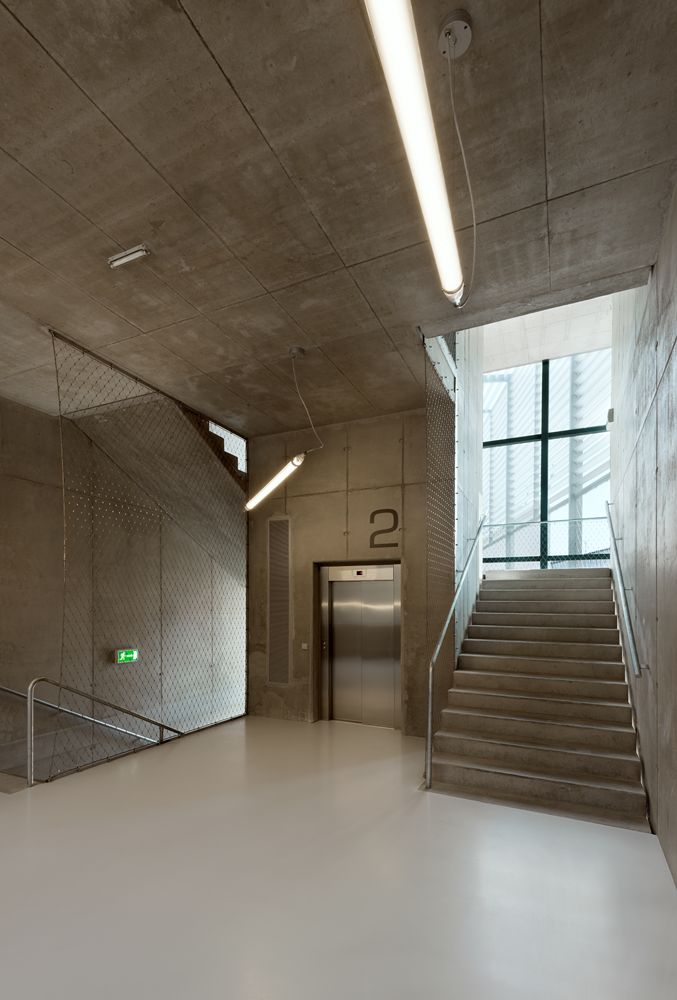

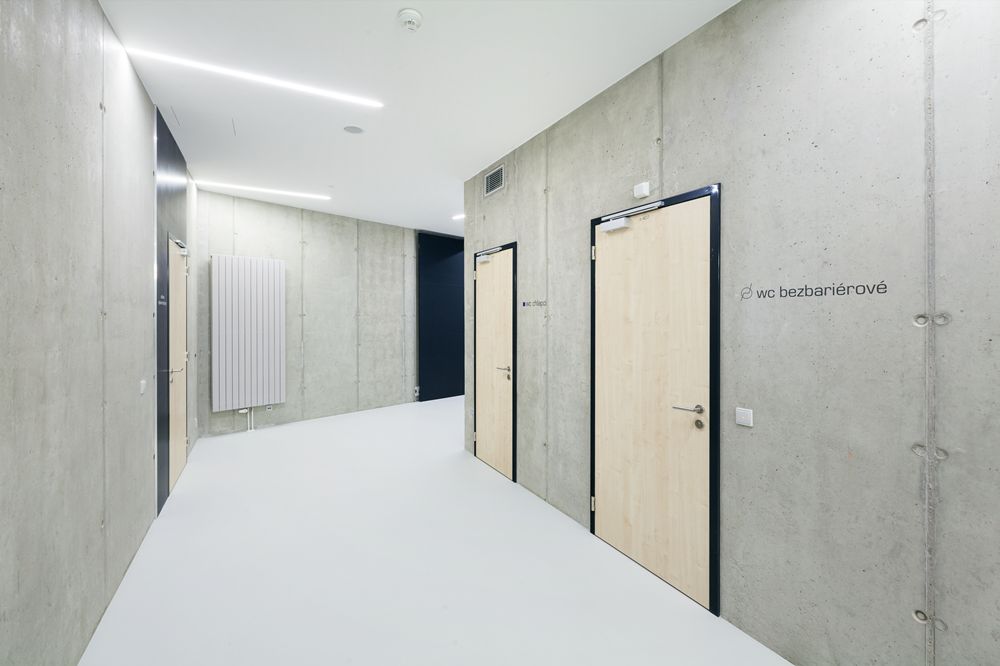

Stavba je téměř celá z monolitického betonu (je zde velmi málo klasických
příček), který se v maximální míře uplatňuje i jako pohledový. Pro všechny
rozvody tedy bylo nutné přesně definovat pozice prostupů pro potrubí a
chrániček pro elektrorozvody. Dodavatel je připravil před betonáží a instalace
se pak skrz ně protáhly – nebyl téměř žádný prostor pro dodatečné změny. V
betonu byly již v rámci bednění připraveny všechny drážky a niky pro napojení
umyvadel nebo krabičky pro zapojení zásuvek. Dodavatel také musel dbát na
přesné kladení bednění, aby spáry v interiéru nebyly chaotické a působily
esteticky.

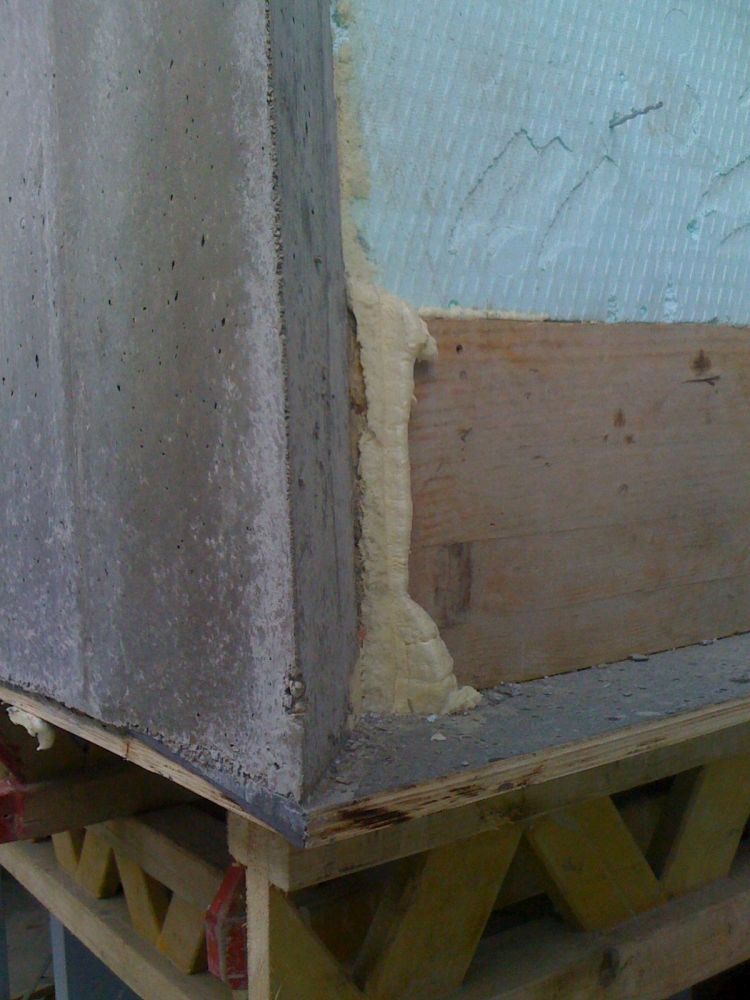

Pro fasády se bednicí dílce vyráběly často na míru a protože výztuž v
moniérkách byla opravdu hustě vypletená, musel se použít téměř vodnatý
samohutnicí beton. To vyžádalo těsné provedení bednění tak, aby z něho pojivo

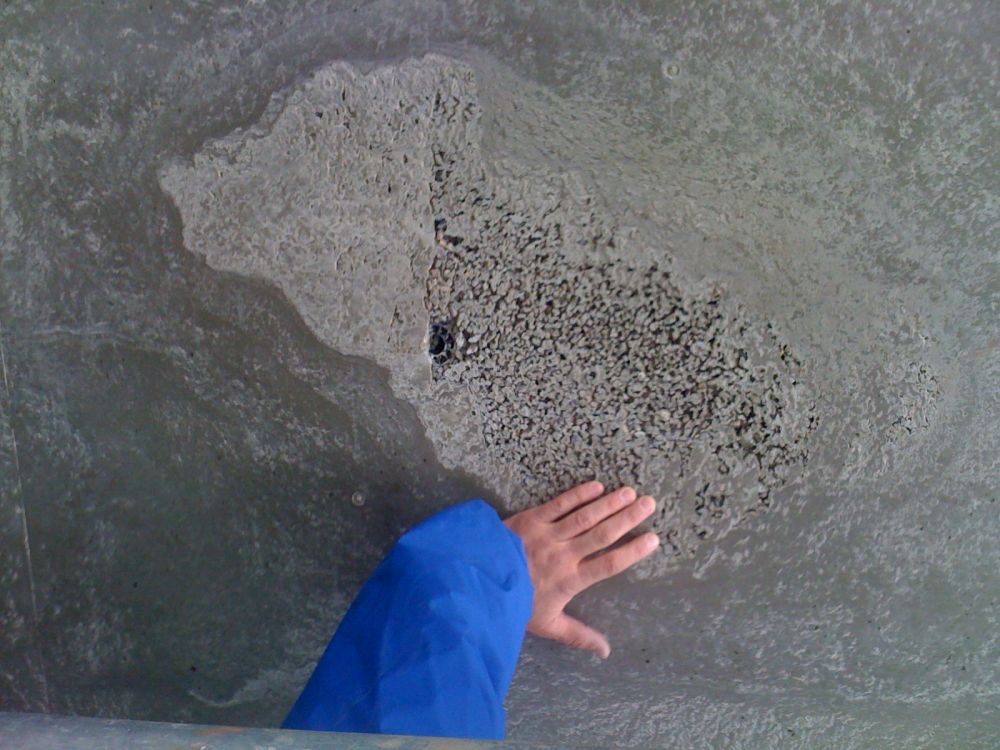

nevyteklo. Ne vždy se to povedlo a občas se u monolitické fasády objevily
štěrkové kaverny. Dodavatel pak tyto stěny vyboural a provedl znovu. Pracné
bylo také provedení bednění v nárožích fasády, kde dilatace mezi jednotlivými
díly moniérky byly provedeny pod úhlem 45°. Celá stavba byla z hlediska
pohledových betonů kontrolována a nedokonalosti byly vyspravovány.
Realizace dostavby s učebnami
Objekt byl založen na velkoprůměrových vrtaných pilotách pod základovou
deskou v místě nosných stěn a sloupů. Nad obvodovými pilotami jsou základové
pasy, na styku stávající a nové budovy bylo pod starými základovými
konstrukcemi navrženo jejich podchycení pomocí tryskové injektáže.
Horní stavba má železobetonové vnitřní nosné stěny tl. 200 mm a obvodové
nosné stěny tl. 250 mm. Obvodové stěny jsou sendvičové s tepelnou izolací
a zavěšenou železobetonovou stěnou tl. 120 mm.

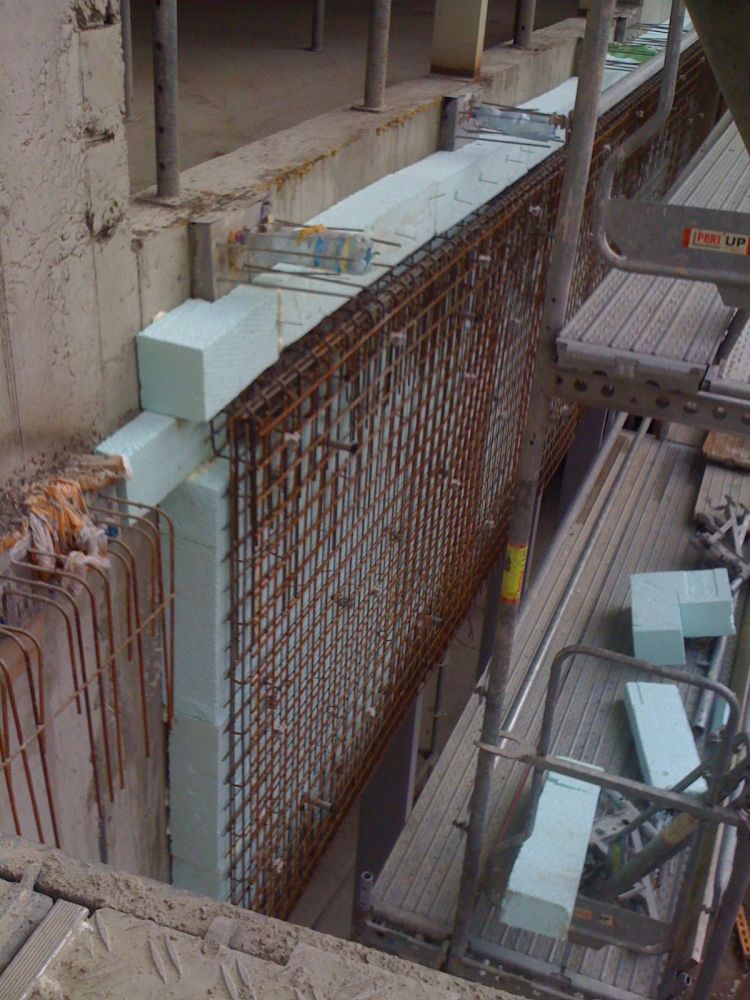

Betonáž obvodových stěn probíhala ve dvou cyklech: nejprve se
vybetonovala nosná konstrukce z betonu C25/30 a po odbednění se k vnějšímu líci
stěny připevnily nerezové kotvy pro vynesení pohledové železobetonové stěny
(moniérky). Přes kotvy se přichytila tepelná izolace, poté bylo postaveno
bednění v přesně navrženém rastru. Železobetonová předstěna se realizovala ze
samozhutnitelného betonu SCC25/30XF1. V
místech okenních otvorů jsou ocelové sloupky pro zajištění přenosu zatížení do

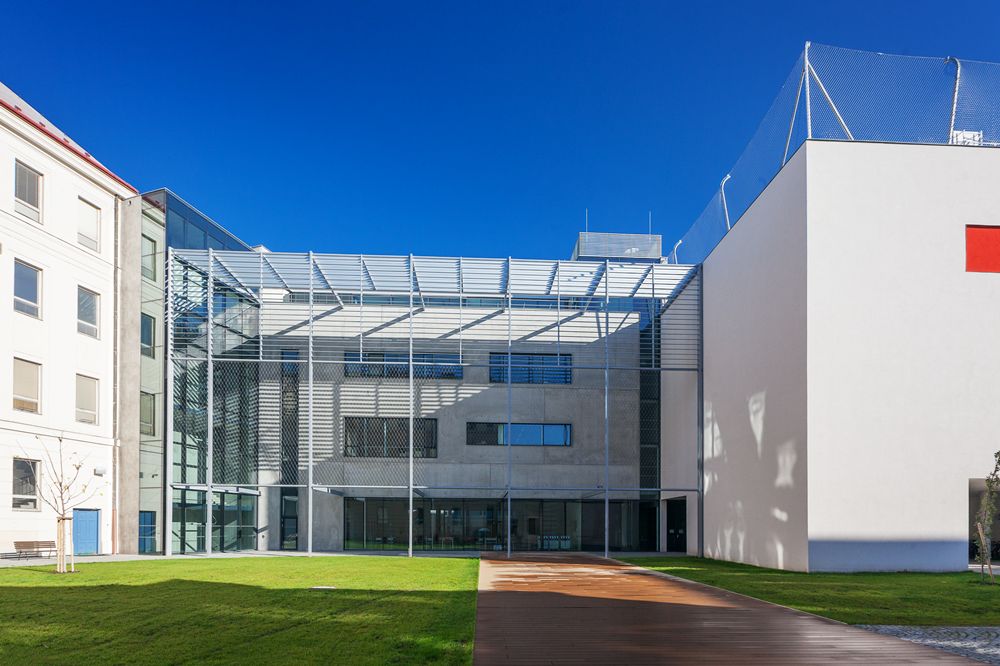

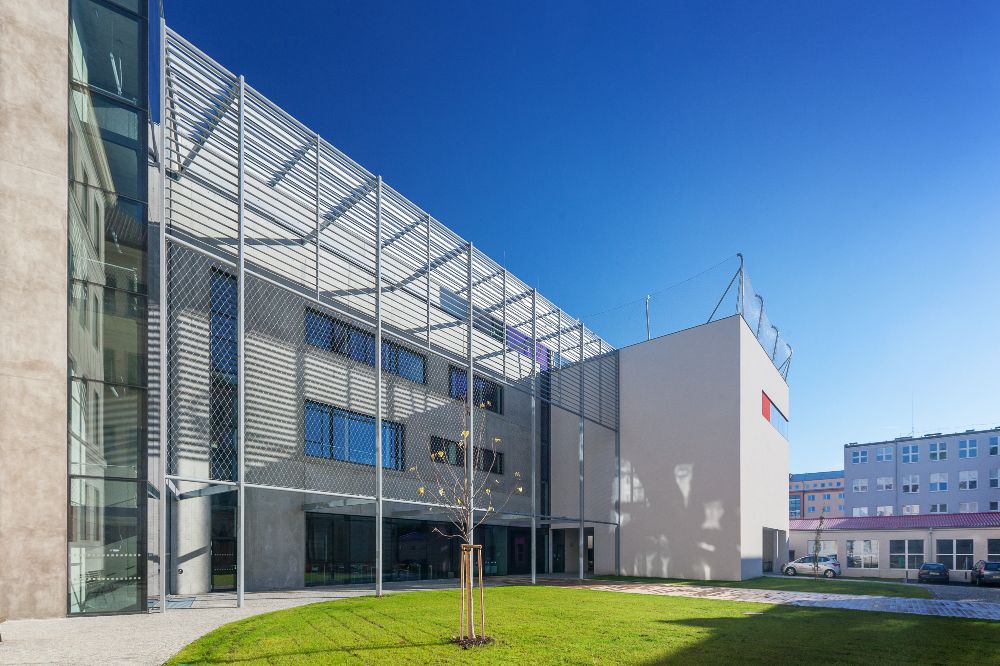

základů. U objektu je také předsazená stínicí fasáda z ocelových sloupů, která
je k nosným stěnám přikotvena pomocí ocelových příčlí.

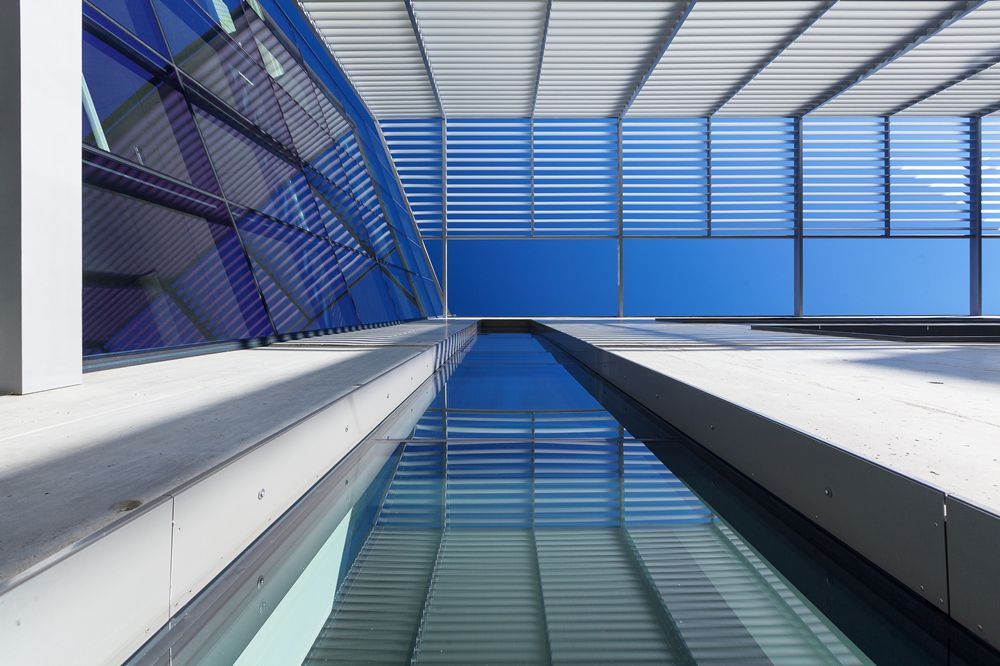

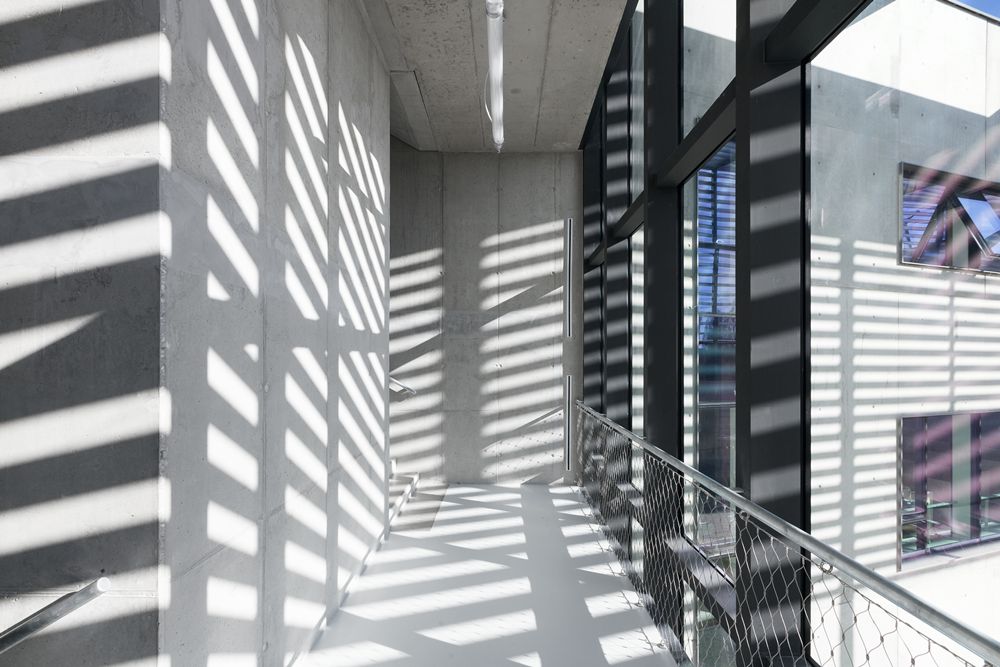

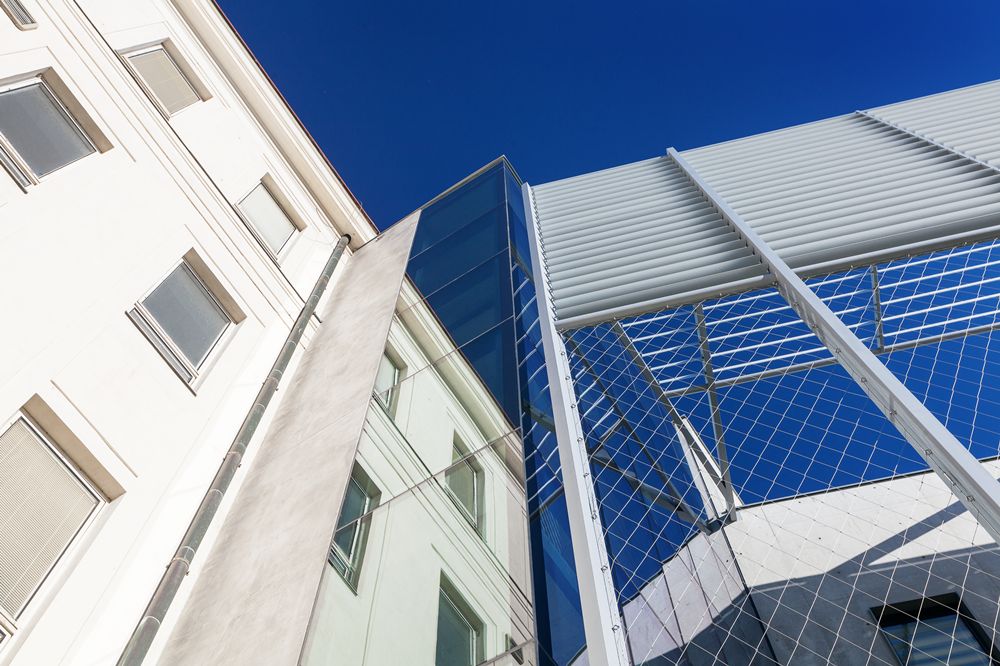

Ustupující strukturální prosklená fasáda ve 4. podlaží vstupní haly je
opatřena předsazenými pevnými hliníkovými lamelami, hliníkové lamely jsou i u
stínicí předstěny. Na střeše je vzduchotechnická jednotka, kolem níž byla
vytvořena stěna z hliníkových lamel s akustickou izolací.
Stropní konstrukce jsou z křížem armovaných železobetonových žebrových
desek tl. 150 mm, které byly vyztuženy žebry.
Konstrukce vystavené atmosférickým vlivům jsou z betonu C25/30 XF1 a
samozhutnitelného betonu SCC25/30 XF1 .
Tělocvična
Objekt byl založen na vrtaných pilotách pod základovou deskou v místě
nosných stěn a sloupů, nad obvodovými pilotami jsou základové pasy a základová
deska tl. 250 mm. Svislé nosné konstrukce tvoří železobetonové obvodové stěny
tl. 300 mm a železobetonové sloupy v parteru. V místech okenních otvorů byly
realizovány ztužující ocelové sloupy. Strop nad 1. NP je z křížem armované
stropní desky z betonu C25/30.

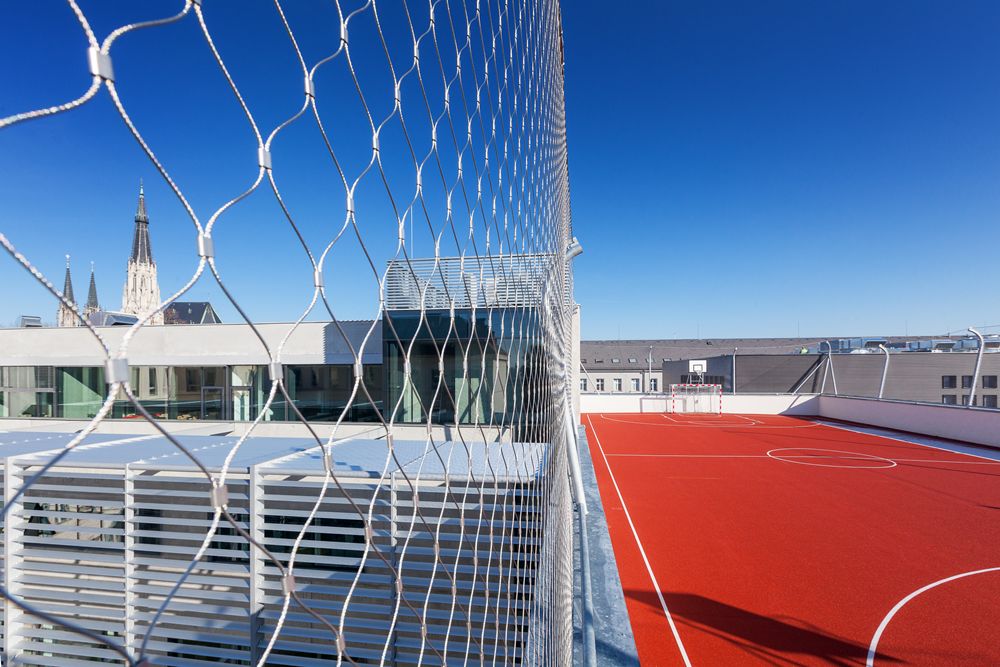

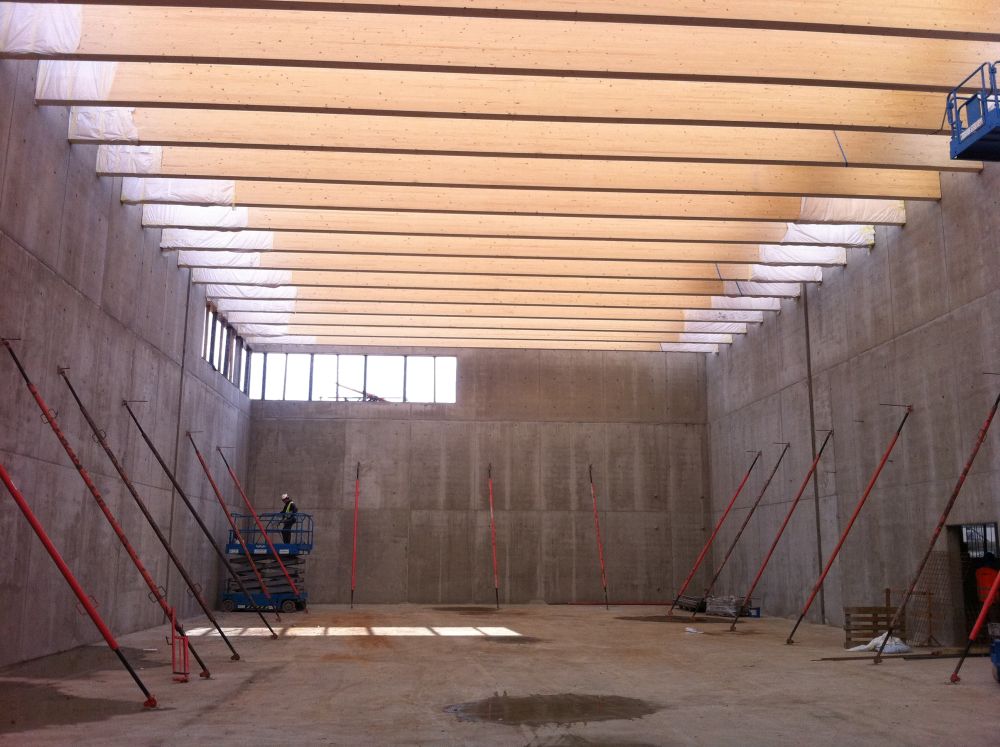

Střecha slouží jako basketbalové hřiště. Její nosná konstrukce byla
provedena z dřevěných lepených vazníků 1200/250 kladených po 1500 mm. Na horní
pás vazníků se položil trapézový plech, na němž je železobetonová deska. Ta
byla realizována společně s obvodovými nosnými stěnami a zajišťuje prostorovou
stabilitu objektu. U basketbalového hřiště je vysoká ochranná síť, vynesena
předepnutými ocelovými lany, která podepírají ocelové sloupy.
Obvodový plášť tělocvičny tvoří stěna z pohledového betonu s tepelnou
izolací z minerálních vláken a s omítkou.
Hana Vinšová ve
spolupráci s autory projektu
Foto: Ester Havlová a Lukáš Pelech
Článek vyšel v časopisu
Stavitel 06-07/2016
Přístavba a tělocvična Slovanského gymnázia v Olomouci
Projekt: atelier-r, s.r.o.
Dodavatelé: sdružení firem - GEMO OLOMOUC, spol. s r.o. a olomoucká divize OHL
ŽS, a.s.
Celková užitková plocha: 5720 m2
Obestavěný prostor: 31 550 m3
Zastavěná plocha: 1630 m2
Kapacita jídelny: 250 míst
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2015
