Spojovací lávky VŠCHT
(21. 10. 2020) ov – a, Opočenský Valouch architekti
Spojovací lávky VŠCHT
Dva spojovací můstky jsou umístěny v místech původně
uvažovaného spojení obou budov od jejich autora architekta Antonína Engela z
roku 1936. Návrh spojoval obě budovy masivní zděnou konstrukcí na pilířích a
klenbách.
V roce 2017 vypsal investor VŠCHT vyzvanou architektonickou
soutěž, na návrh současných propojovacích můstků s cílem dokončit původní
myšlenku a spojit obě budovy VŠCHT v jeden celek. Ze třech vyzvaných
soutěžících (ov-a, Projektil architekti, Karel Thér) byl jako vítězný vybrán
návrh ateliéru ov-a.

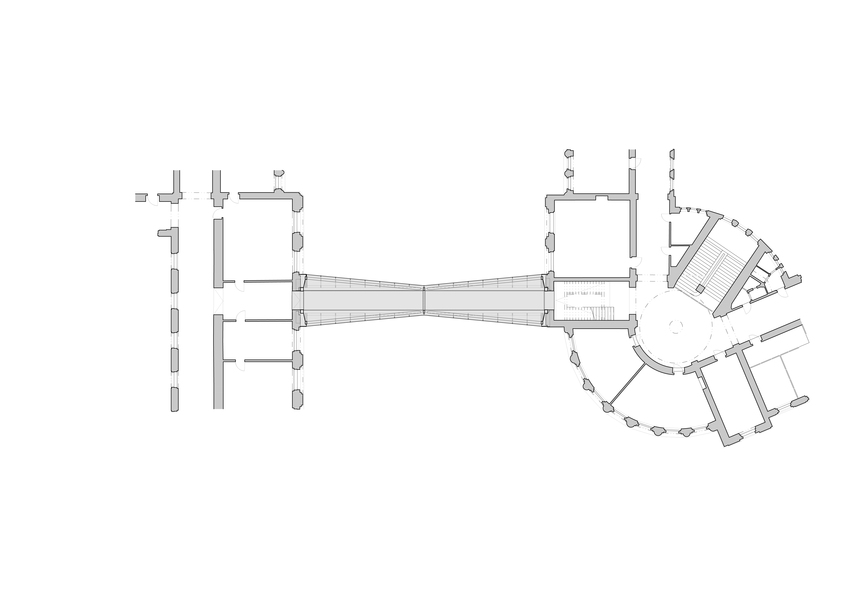

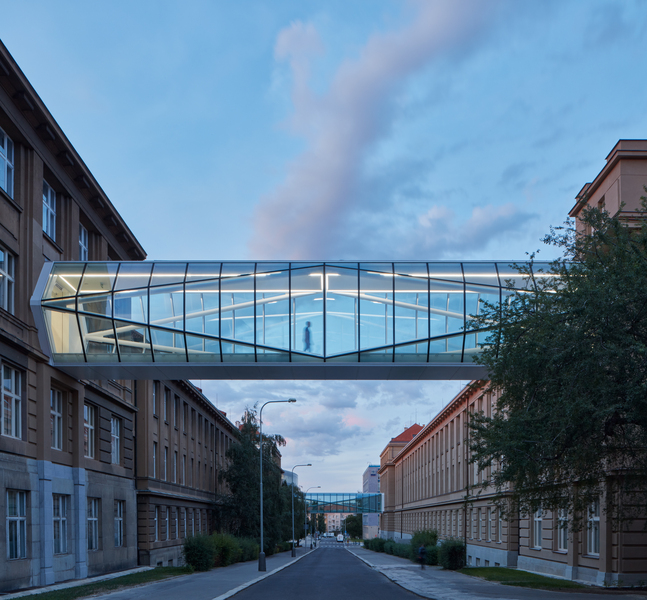

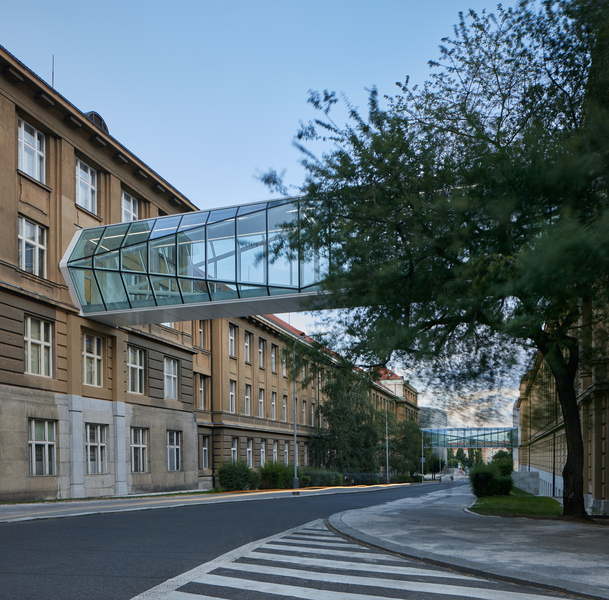

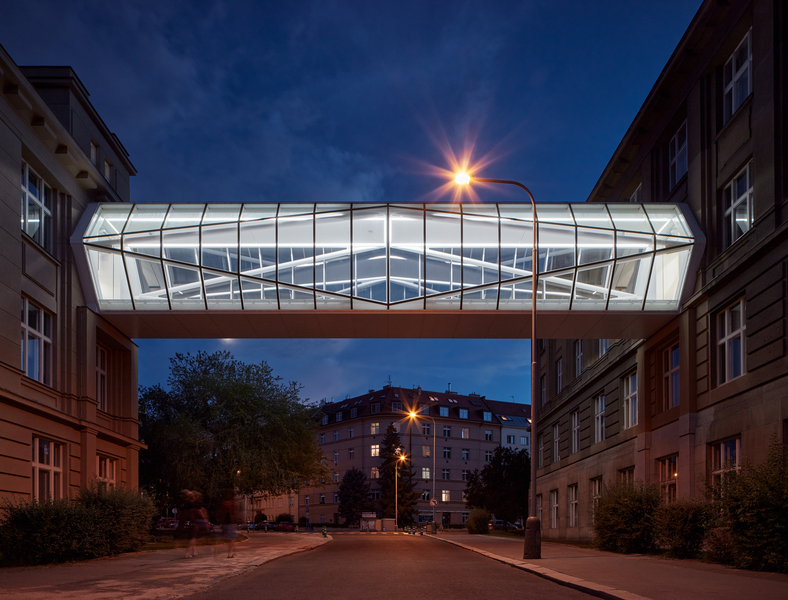

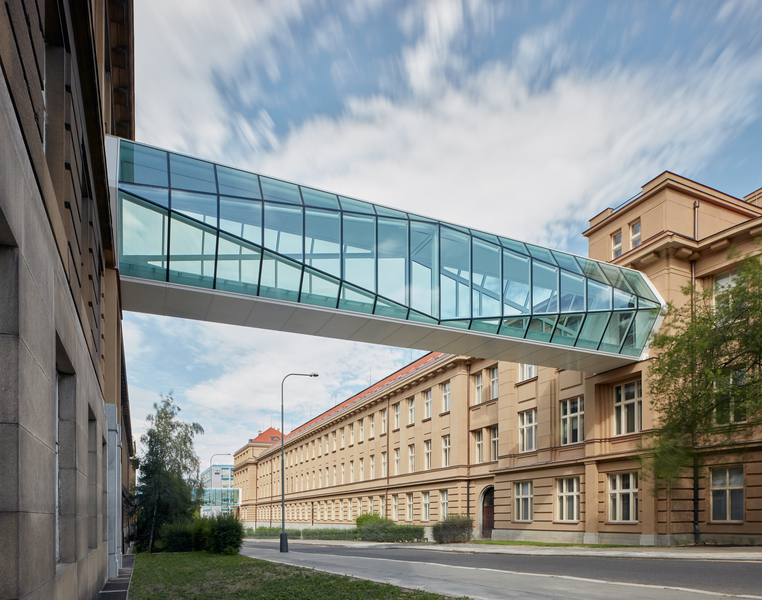

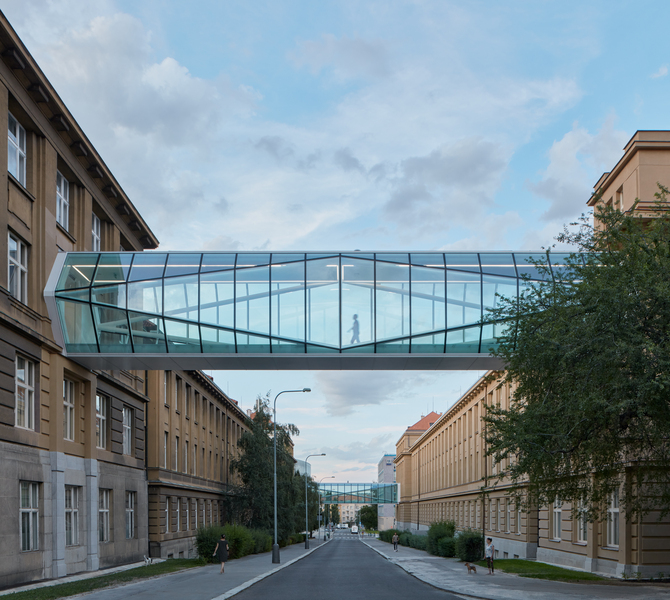

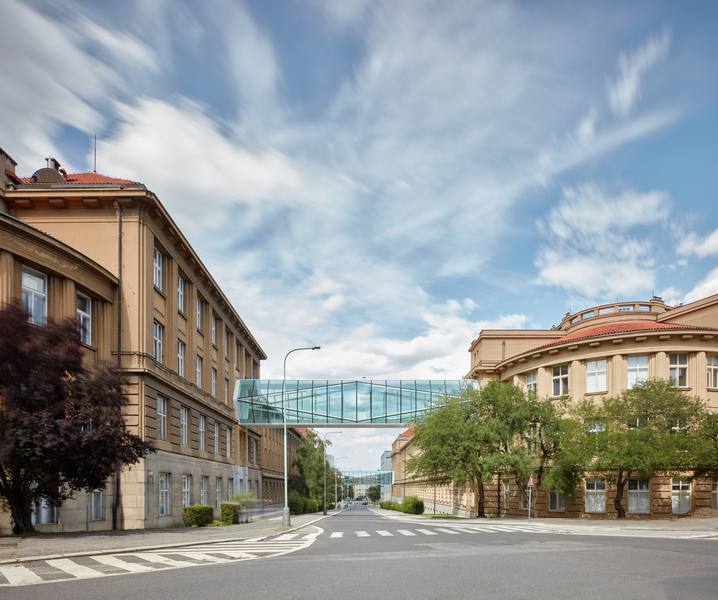

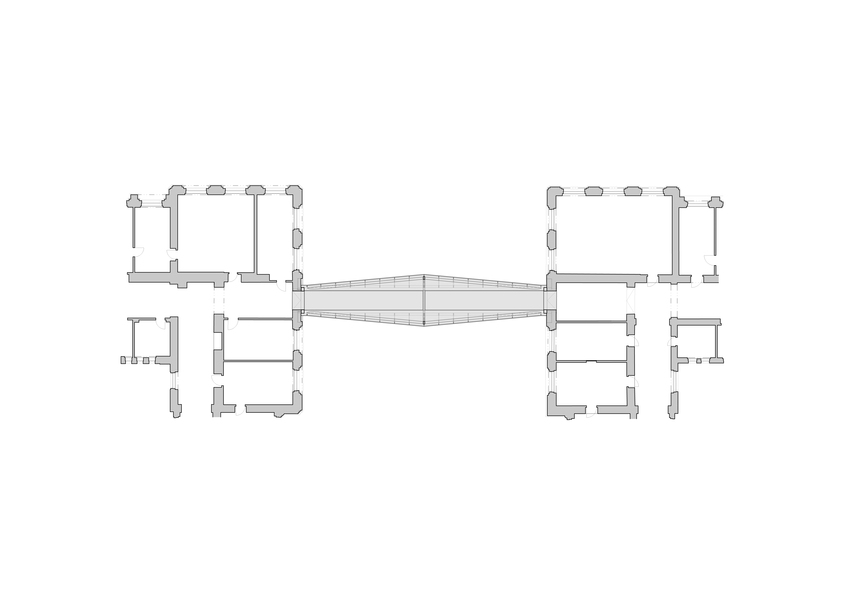

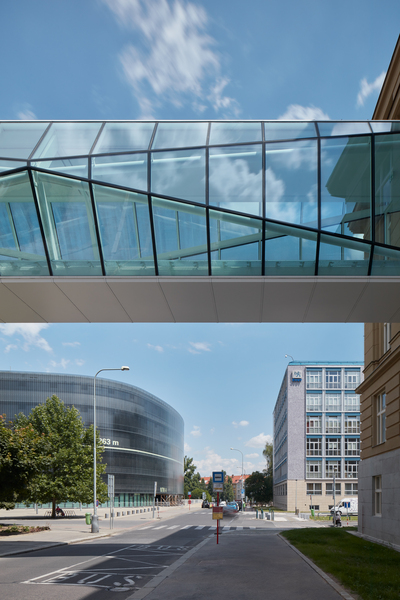

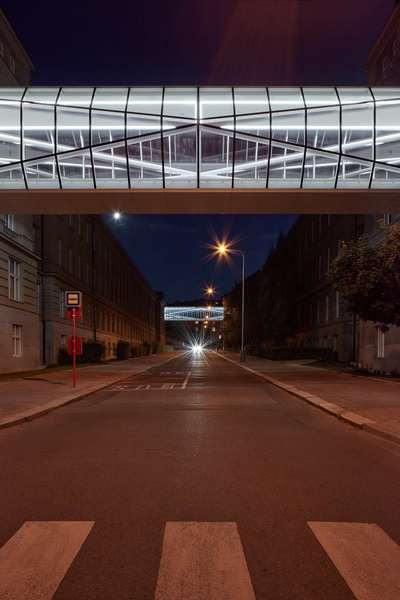

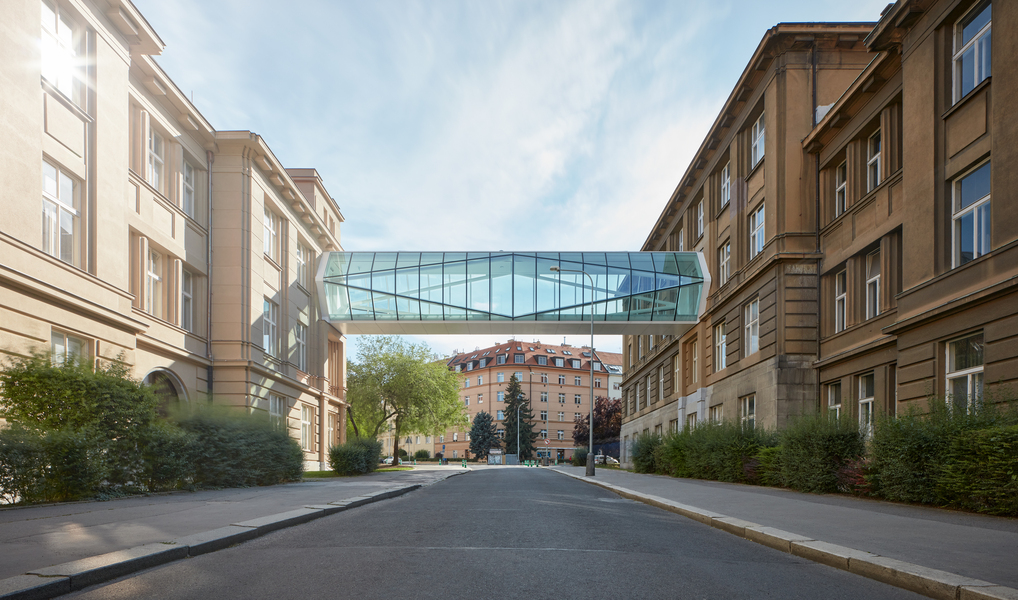

Budovy jsou propojeny lehkými prosklenými můstky
krystalického tvaru. Prostorová mřížka ocelových trubek působí jako napnutá

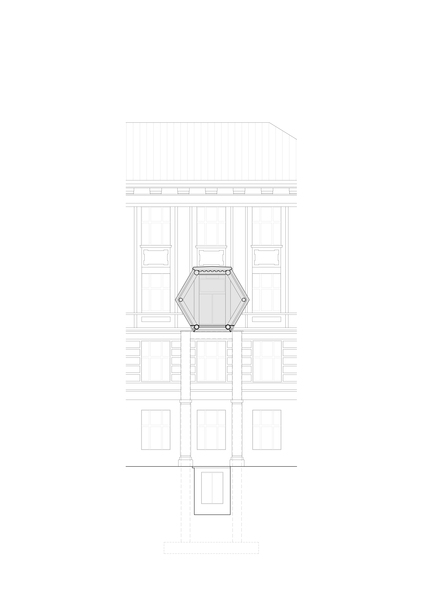

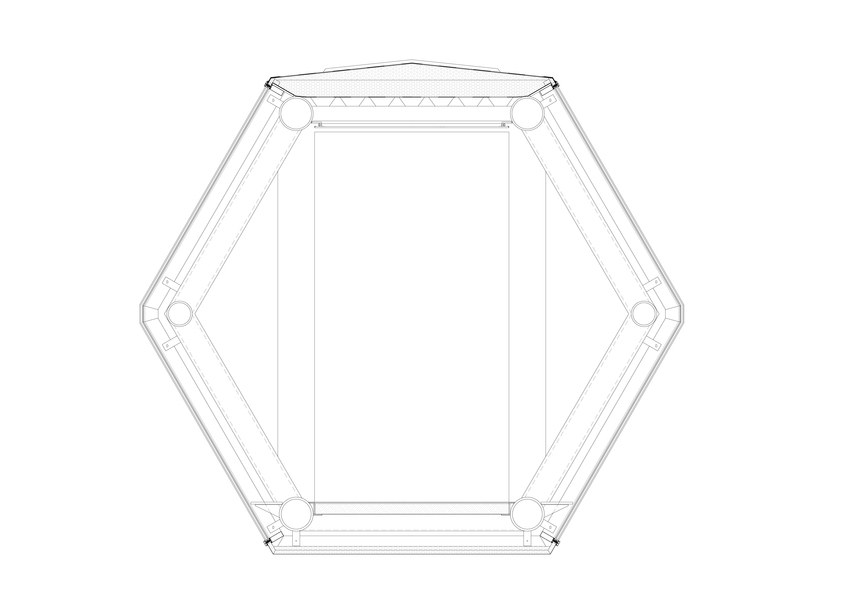

mezi budovami. Mřížka spojuje obdélník se šestiúhelníkem, který odkazuje ke
světu organické chemie – benzenovému jádru. Krystalická podoba spojovacích
můstků v sobě nese sochařskou kvalitu a lehkost, která doplňuje dvě stávající
solidní klasicizující budovy. Struktury obou lávek jsou rozdílné, jejich
geometrie se zrcadlí. Prosklené krystaly se stávají novou značkou VŠCHT, ukazují
dynamický vnitřní svět naší přední chemicko-technologické univerzity, který
probíhá za zdmi původních budov ČVUT.
Rozpon 24 metrů překonávají mosty bez podpory. Návrh
eliminuje dodatečné zásahy do komunikace chodníků a inženýrských sítí,
vyloučení dopravy v ulici Studentská omezuje na několik hodin.

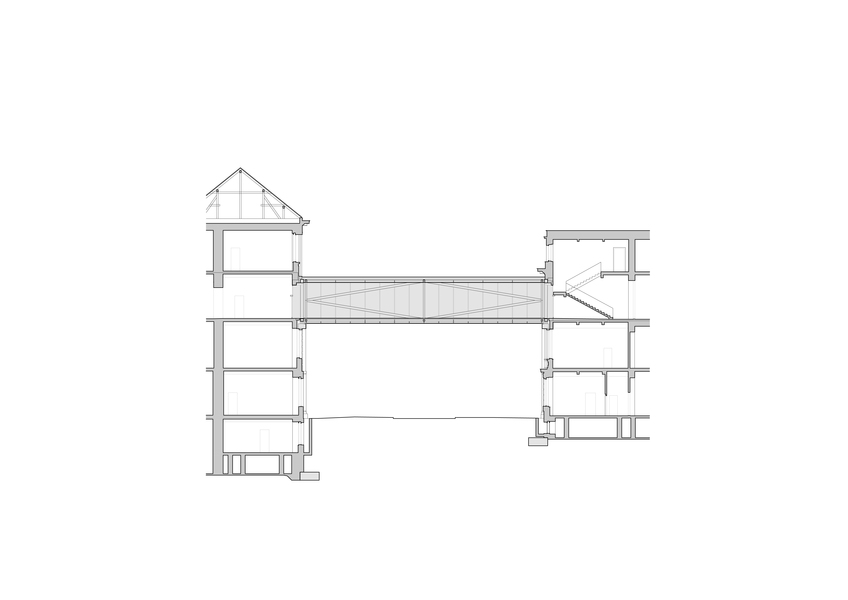

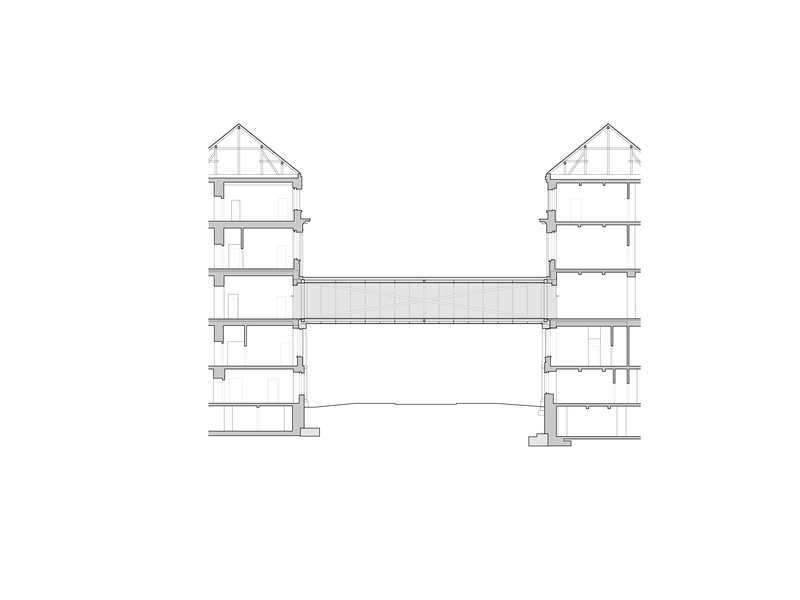

Mostní konstrukce obou lávek tvoří prostý nosník uložený na
dva železobetonové pilíře, které jsou přisazeny k fasádám stávajících
budov. Pilíře budou obloženy soklovým kamenem a opticky sjednoceny

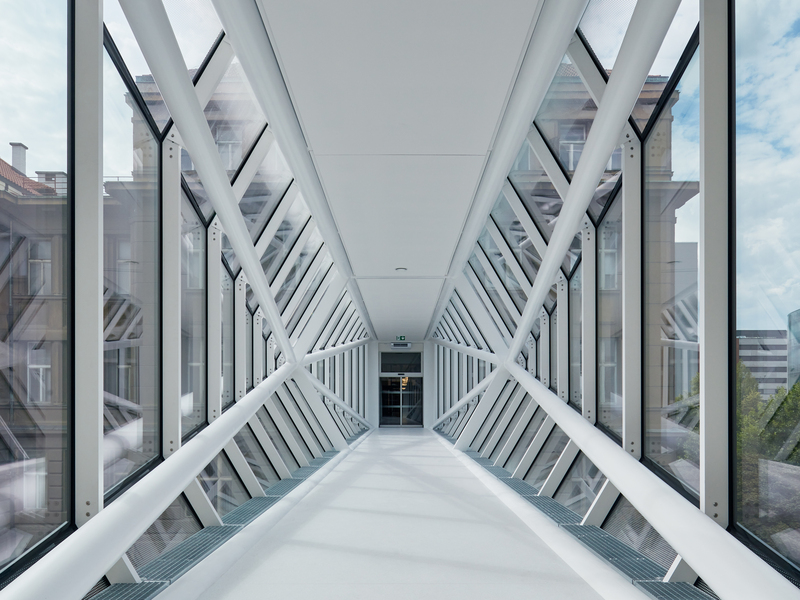

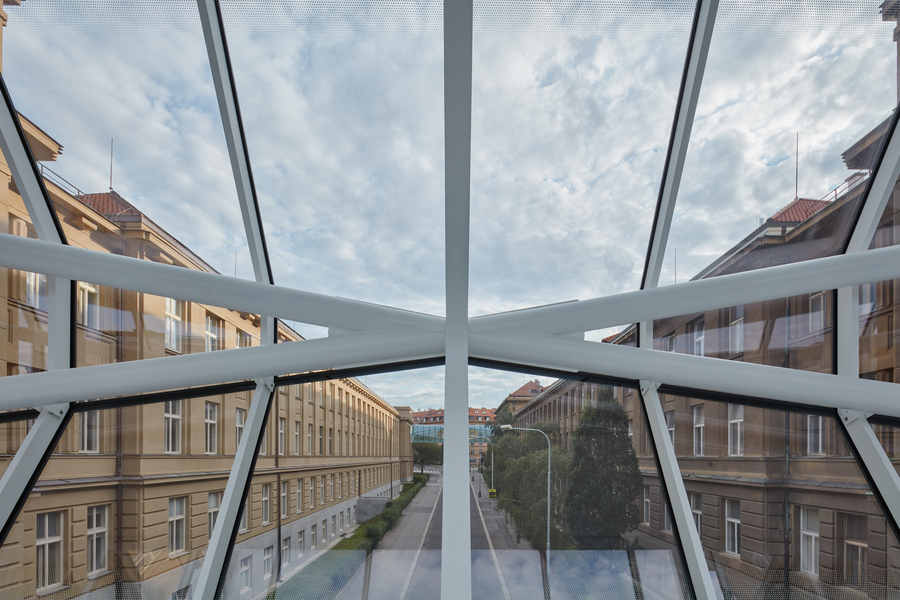

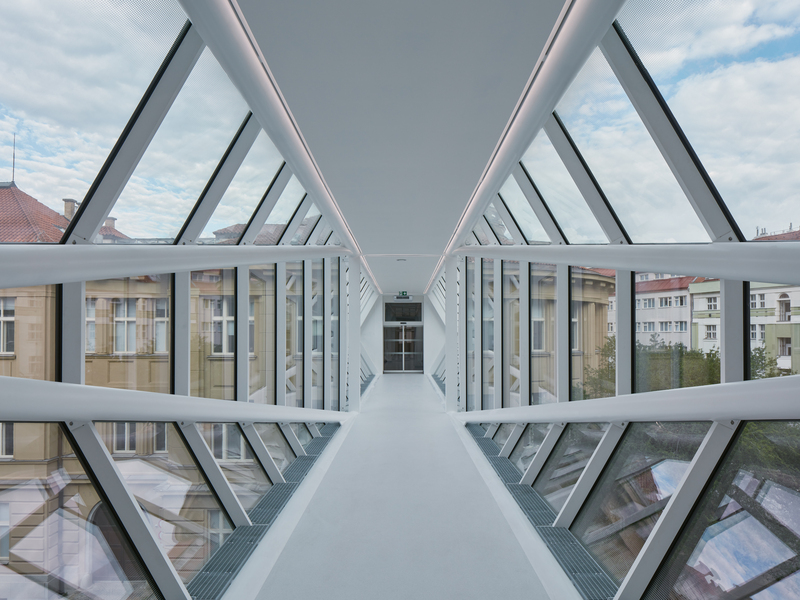

s fasádou budovy. Diagonály ocelové konstrukce slouží jako vzpěra a táhla

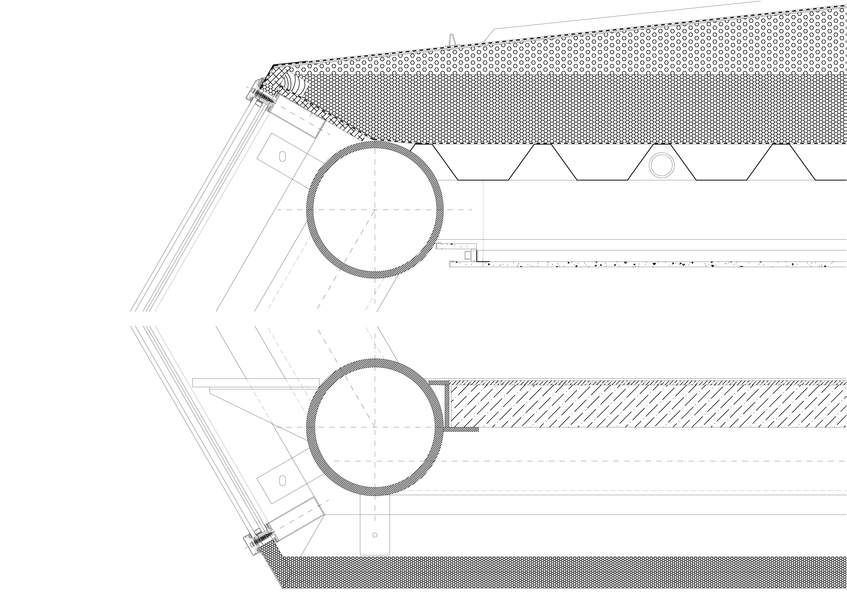

a tak pomáhají vynášet střed mostu. Konstrukce je zasklená z exteriéru

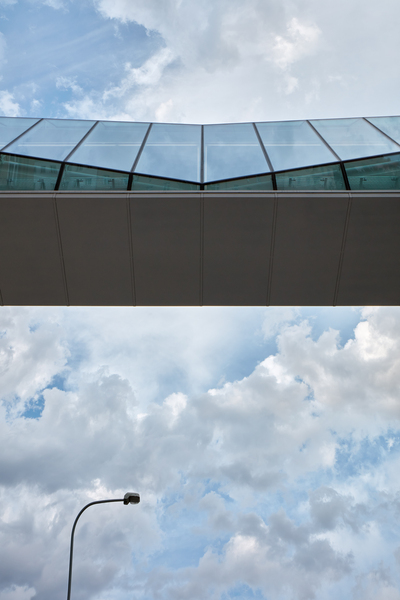

tepelně izolačním dvojsklem s tmelenou spárou. Plný strop lávky ztužuje
konstrukci a brání nadměrnému přehřívání. Podlaha s betonovou vrstvou

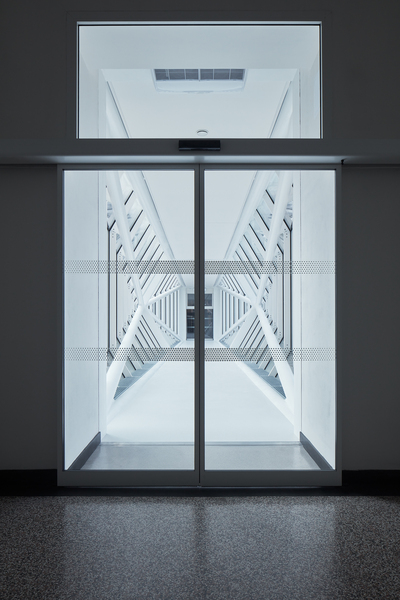

tlumí chvění konstrukce. Lávky jsou uzavřené automatickými prosklenými dveřmi.

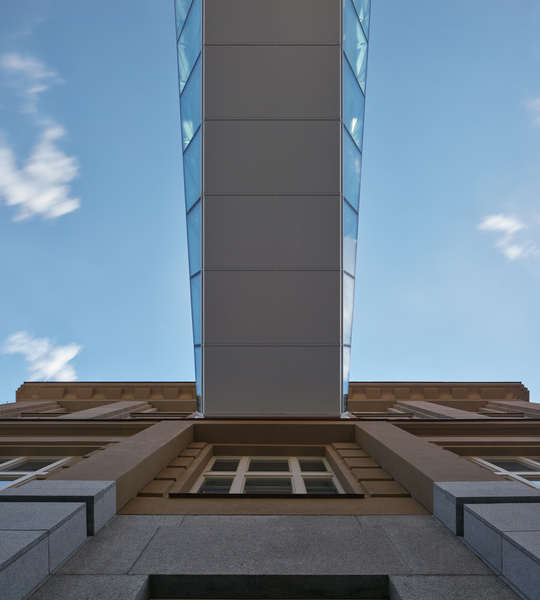

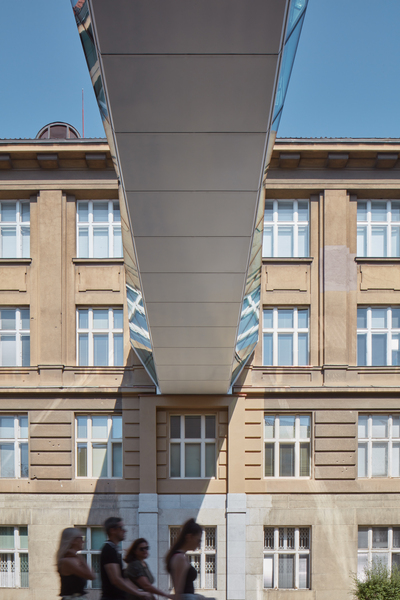

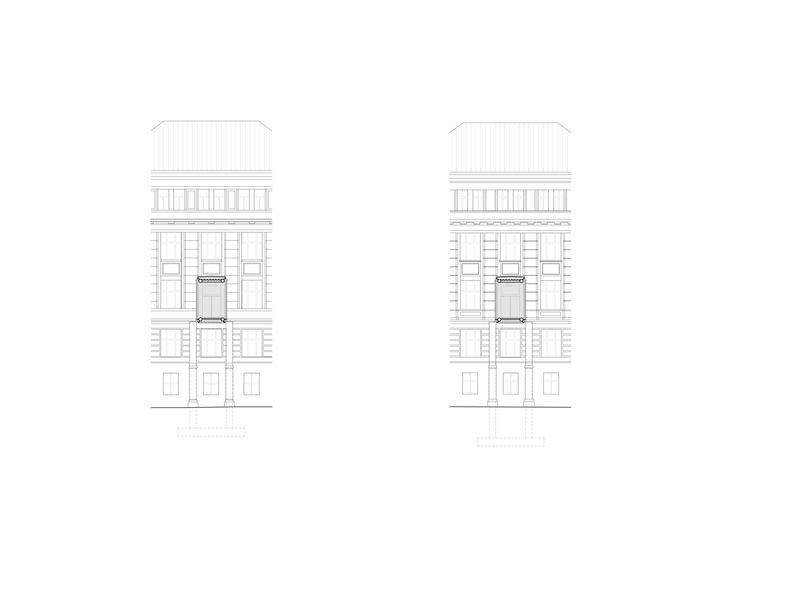

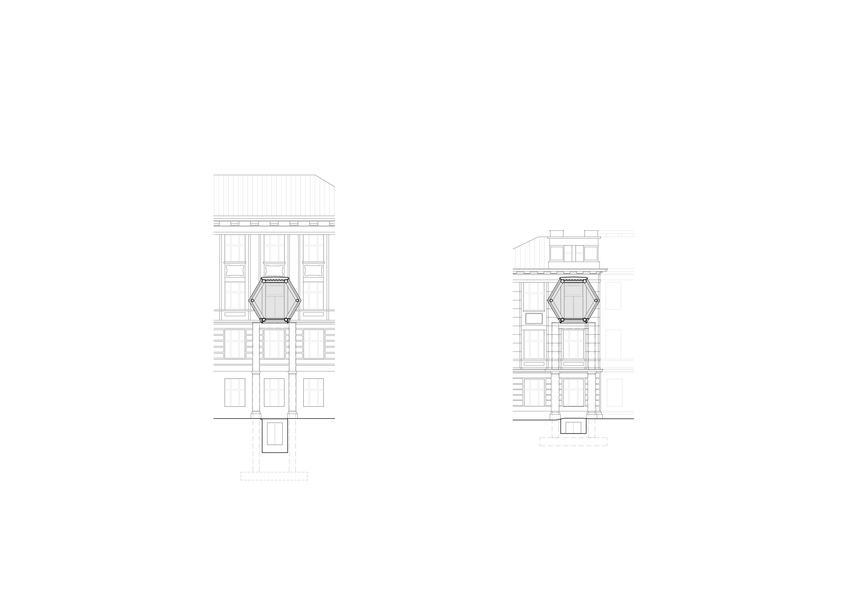

Konstrukce lávek je usazena na dva železobetonové pilíře,
které byly vetknuty do historických fasád v místě původních vystouplých
pilastrů. Pilíře jsou založeny u paty objektů na základové roznášecí desce
podpírané mikro-pilotami.
Ocelová konstrukce lávky byla vcelku přivezena na místo jako
nadměrný náklad. Během transportu bylo nutné nadzvednout tramvajové troleje.
V nočních hodinách došlo k přerušení tramvajové dopravy na ulici
Evropská. Po transportu na místo byla konstrukce během několika hodin osazena
na podpory mobilním jeřábem o nosnosti 40 tun.
Autorská zpráva
Foto: BoysPlayNice
Studio: ov – a, Opočenský Valouch architekti
Autor: Ing. arch. Jiří Opočenský, Ing. arch. Štěpán Valouch | architekt
Projekční tým: Ing. arch. David Balajka, Ing. arch. Romana Bedrunková, Ing. arch. Magdaléna Havlová, Ing. arch. Antonín Pokorný, Ing. arch. Anna Schneiderová
Spolupráce: Ing. Jan Blažek | V-CON | konstrukce
Klient: Vysoká škola chemicko-technologická v Praze, Technická 5, Dejvice, Praha 166 28
Projekt: 2017 - 2019
Realizace: 2019 - 2020
Rozloha - zastavěná plocha: 205 m2, HPP: 205 m2, užitná plocha: 110 m2, délka lávek: 24,5m
Náklady: 49 mil. Kč
Materiály
Ocelová konstrukce lávek/ Albet Metal
Dřevěná historická špaletová okna / Kaiser / historická budova VŠCHT
Protipožární hliníková okna imitující historická špaletová okna / Dasip / historická budova VŠCHT
Lité Teraco / Secores / obnovené historické podlahy v budovách VŠCHT
Produkty
Zasklení PLANICLEAR (8mm) / Saint-Gobain / Plášť lávek
Automatické posuvné dveře s pohonem S805 / Spedos
PVC podlaha Sphera element 50000 white / Sphera/ podlaha lávky
Pohybové čidlo Wallixie PIR IP 54/ A-Light / Vstupní prostory lávky
Pohybové čidlo PIR 360°/ A-Light / Vstupní prostory lávky
Stropní svítidlo Rundo / HALLA / Vstupní místnosti lávek
PVC střešní krytina + profil L / Alkordesign / střešní krytina lávek
Základní informace o objektu
Kategorie
Ostatní
Dokončení
2020
Komentáře ke článku
21. 10. 2020 15:57:56. Re: Spojovací lávky VŠCHT. Karel Rudolf
22. 10. 2020 15:48:09. Re: Re: Spojovací lávky VŠCHT. arch
22. 10. 2020 15:48:21. Re: Re: Spojovací lávky VŠCHT. arch
26. 10. 2020 10:04:30. Re: Re: Re: Spojovací lávky VŠCHT. Karel Rudol
29. 10. 2020 15:50:17. Re: Re: Re: Re: Spojovací lávky VŠCHT. arch
6. 11. 2020 21:23:30. Re: Re: Re: Re: Re: Spojovací lávky VŠCHT. Karel Rudolf
23. 10. 2020 18:15:34. Re: Spojovací lávky VŠCHT. Ing. Václav Mach
24. 10. 2020 06:01:40. Re: Re: Spojovací lávky VŠCHT. Šárka
26. 10. 2020 09:05:02. Re: Spojovací lávky VŠCHT. Lea Nardová
1. 11. 2020 11:34:40. Re: Re: Spojovací lávky VŠCHT. Jitka
Pěkné lávky, s myšlenkou, které tam ale nemají co dělat. Sem, dle mého mínění, patří základní ocelová konstrukce řešená opticky pomocí vodorovných prutů, které by korespondovaly s prvky okolní fasády. |
Okolni fasada je klasicka omitnuta. Jak s tim podle Vas bude "zakladni ocelova kosntrukce" lip korespondovat? Myslite obyc prihradak bez jakehokoliv napadu? Tyto lavky jsou super! |
Okolni fasada je klasicka omitnuta. Jak s tim podle Vas bude "zakladni ocelova kosntrukce" lip korespondovat? Myslite obyc prihradak bez jakehokoliv napadu? Tyto lavky jsou super! |
Okolní fasáda není klasicky omítnuta. Jsou zde plastické fasádní prvky s výrazně vodorovným řešením. |
Plasticke prvky Vam jiste nerozporuji. Ale omitka to tedy je kazdopadne. Mozna Vam i na par mistech muze spadnout na hlavu, tak byste to pak mohl detailne prozkoumat :) |
Na to, jak honosně se podepisujete, nereagujete příliš k věci. Stojím si za svým právem pochválit samotnou lávku, ale zároveň sdělit osobní názor k nevhodnosti jejího začlenění do okolního prostoru - viz úvodní příspěvek. |
Kdo navrhoval a kdo vyráběl ocelovou konstrukci. |
Zpracování statické části návrhu: V-CON, s.r.o. Zhotovitel konstrukce lávek: ALBET metal, s.r.o. Generální zhotovitel: Metrostav a.s. |
Ty lávky jou skvělé, mají konstrukční logiku, eleganci, symboliku a hlásí se k dnešku - to není poklesek, ale ctnost. A svojí éteričností se nesnaží přetrumfnout původní budovy. Drobná, ale noblesní kulturní vrstva,,,bravo! |
Souhlasím, dávám plus. |
