Sportovní a společenská hala
Nebovidy u Brna
(15. 5. 2019) Tomáš Legner
Sportovní a společenská hala
Obec Nebovidy potřebovala prostory pro pořádání kulturních a
sportovních akcí. Úzký a protáhlý pozemek, který se nalézá v centru obce vedle mateřské
školy a její krásné zahrady byl pro architekta výzvou. Odstupem od uliční čáry
bylo budově školky ponecháno dominantní postavení, zároveň tak vznikl vstupní
předprostor pro halu a otevřel se průhled do zahrady.
Novostavba je rozdělena na dva propojené celky: vstupní oblou část s menšími
sály a hmotově objemnou ortogonální halu, která je částečně zapuštěna pod
svažující se terén.

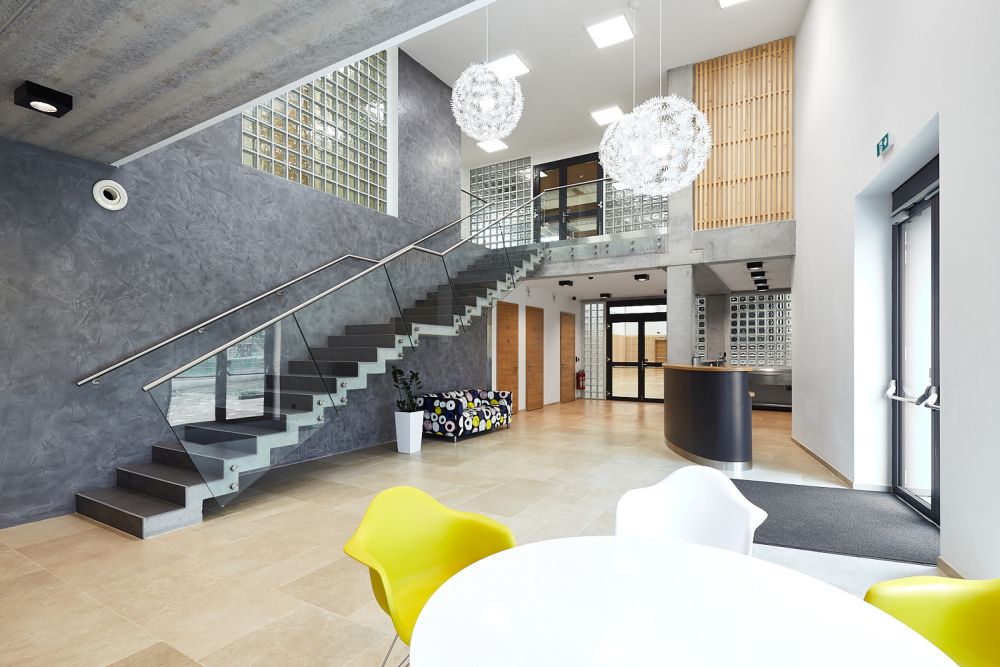

Zaoblená část obsahuje reprezentativní komunikační prostor s recepcí, posezením
a občerstvením. Na něj navazuje malý sál s možností konání zájmových kroužků či

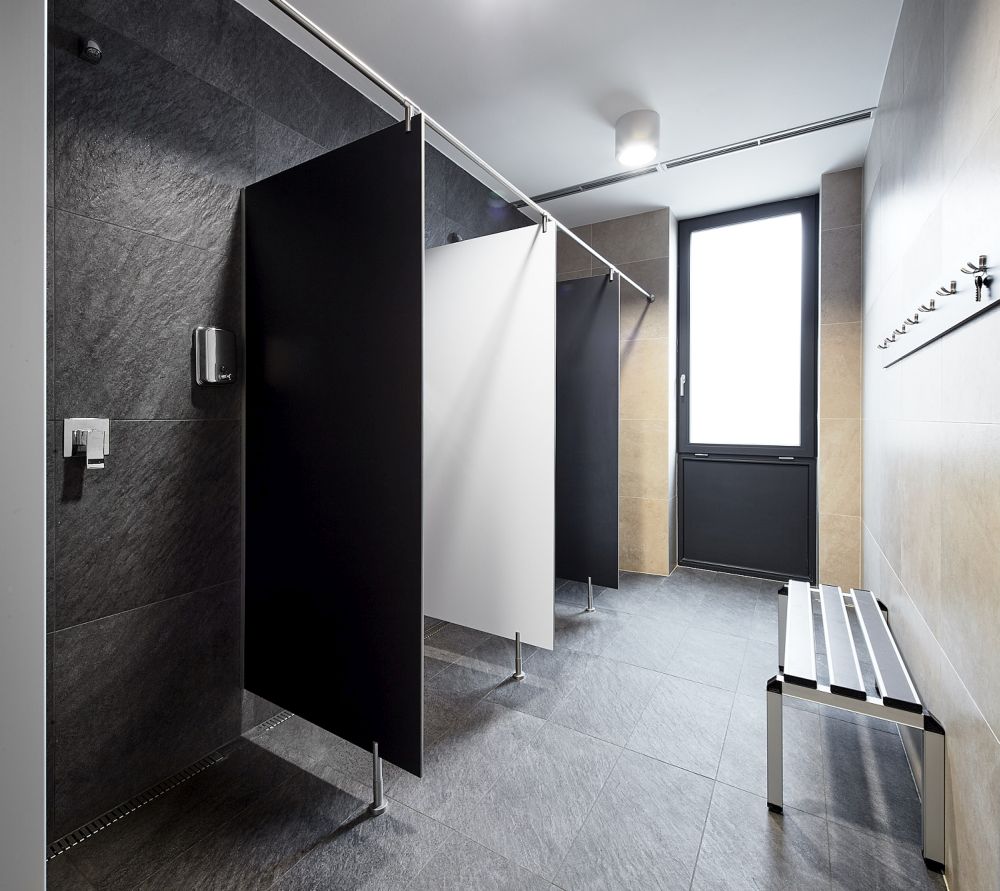

video prezentací. V přízemí je dále zázemí s šatnami se sprchami, WC, a
technické místnosti. Dominantou atria je schodiště na galerii a do
pronajímatelných prostor kanceláří a posilovny.

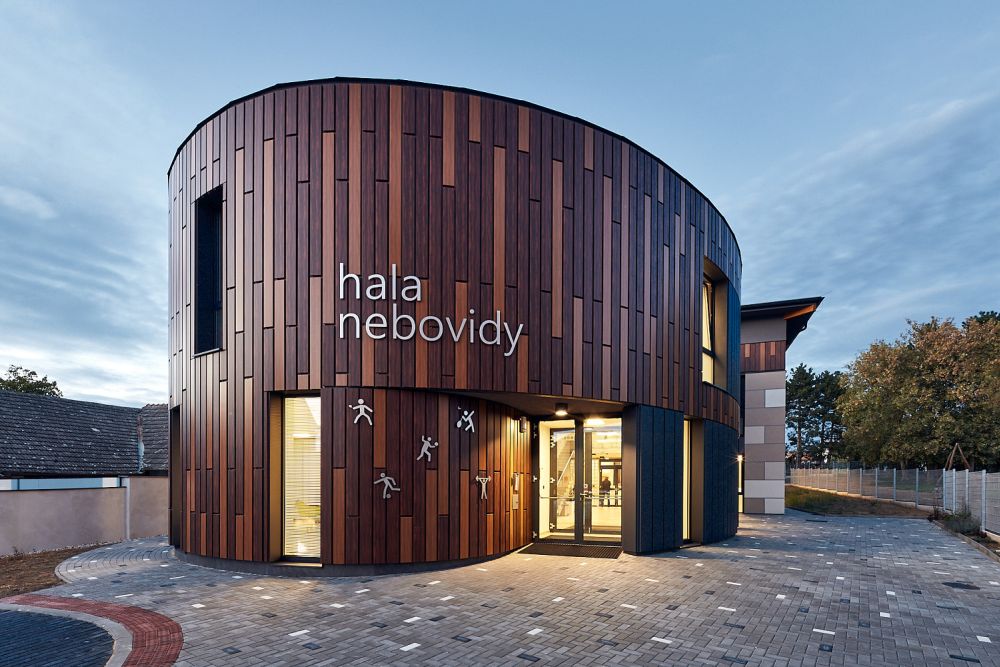

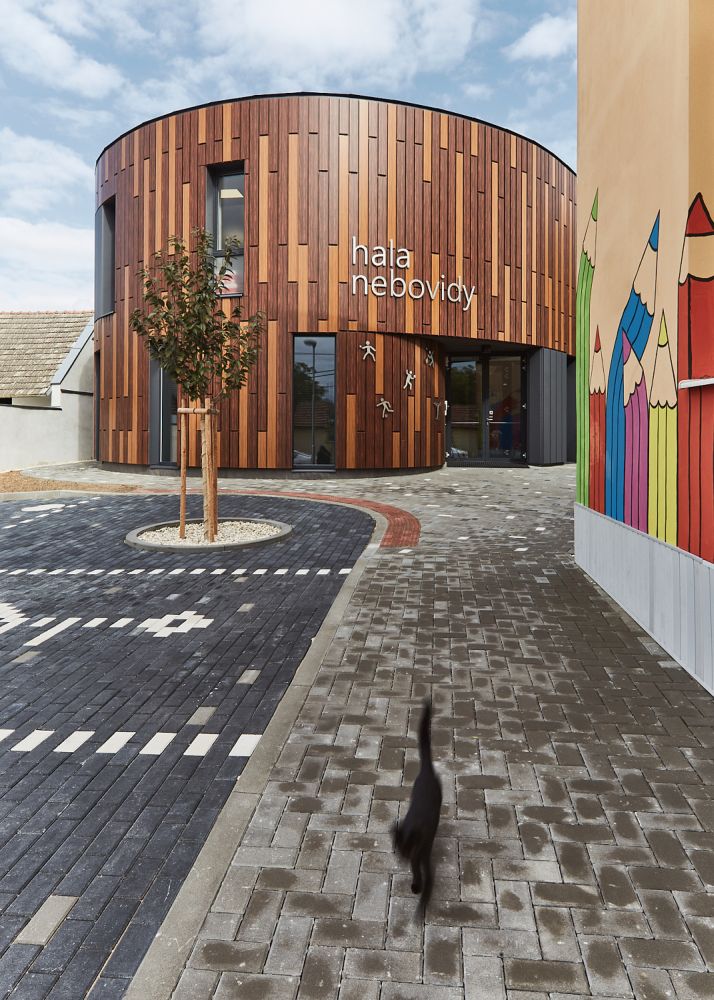

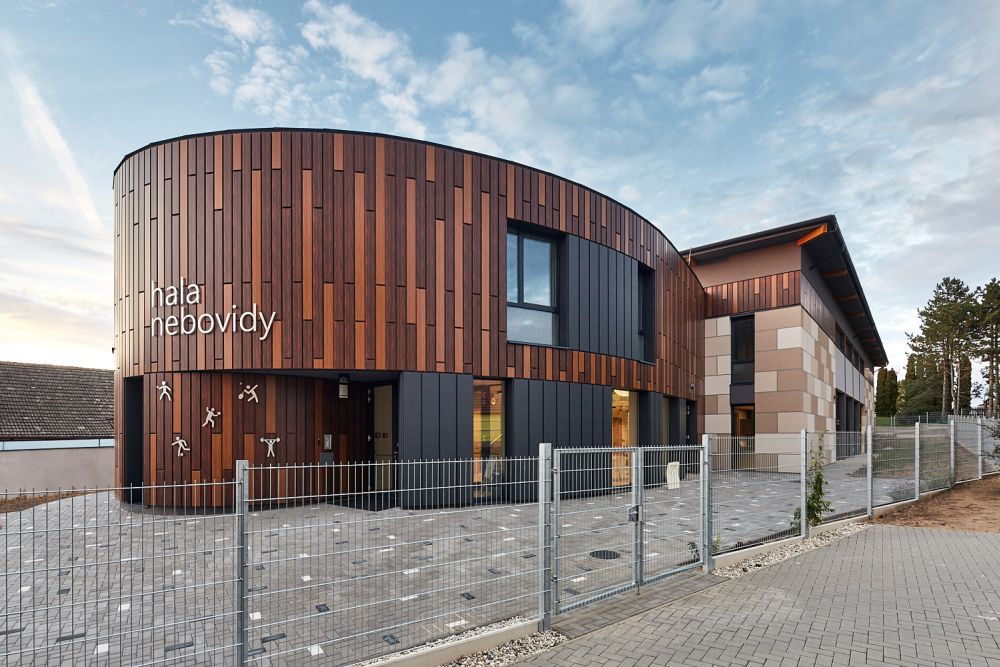

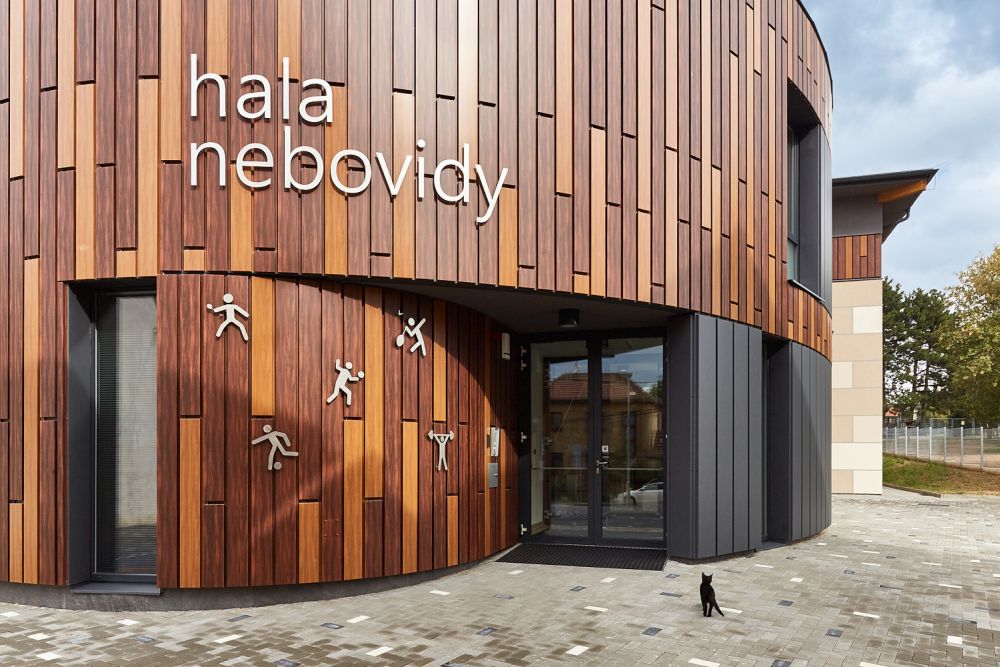

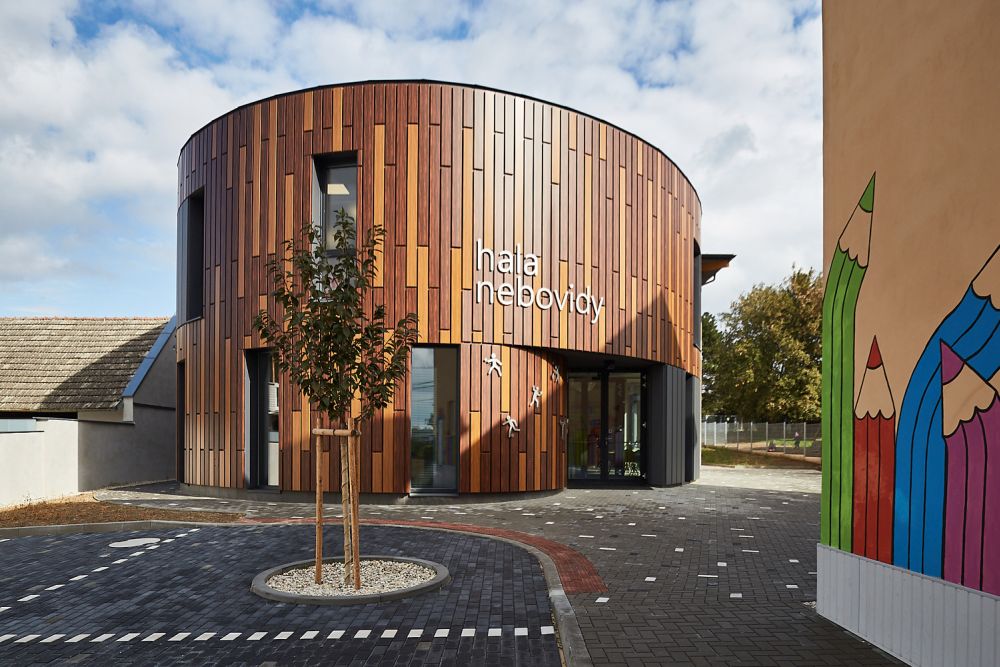

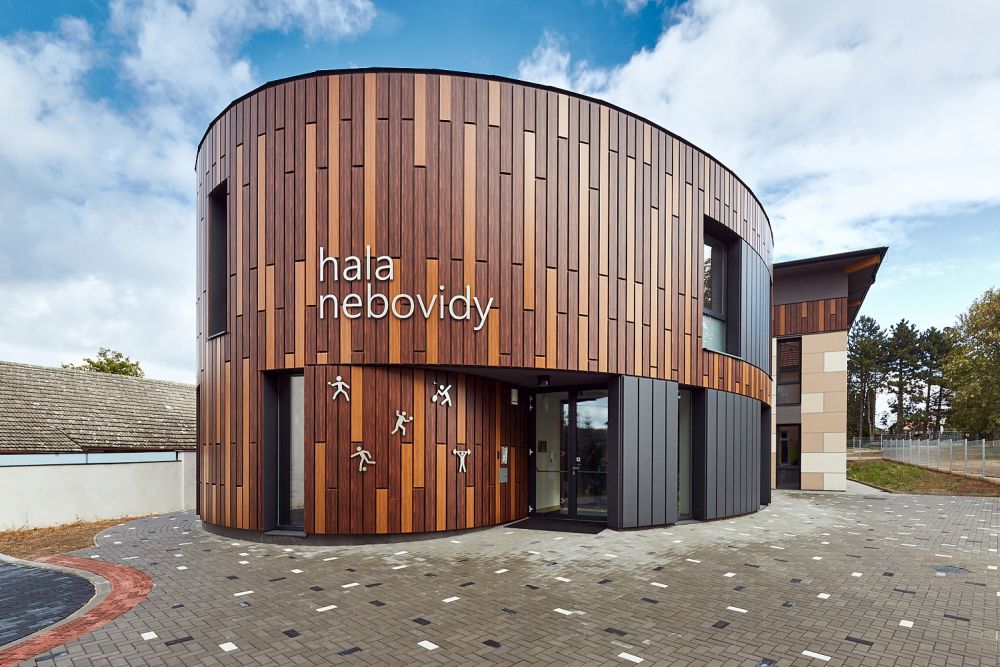

Oblá část byla vystavěna z pórobetonových tvárnic s panelovými stropy a
opláštěna provětrávanou fasádou s plechových lamel s imitací dřeva.

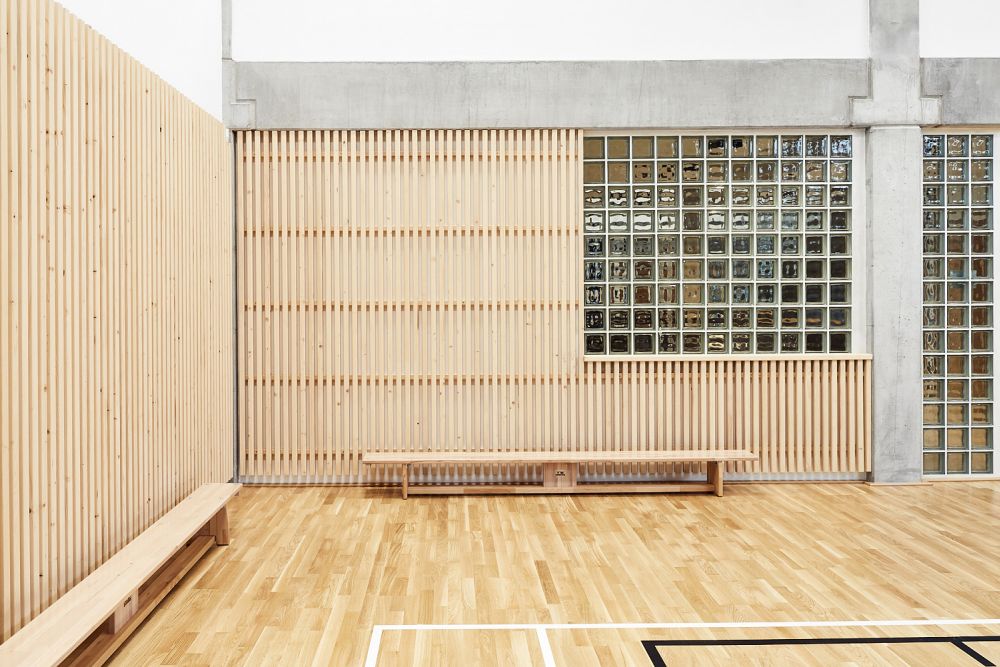

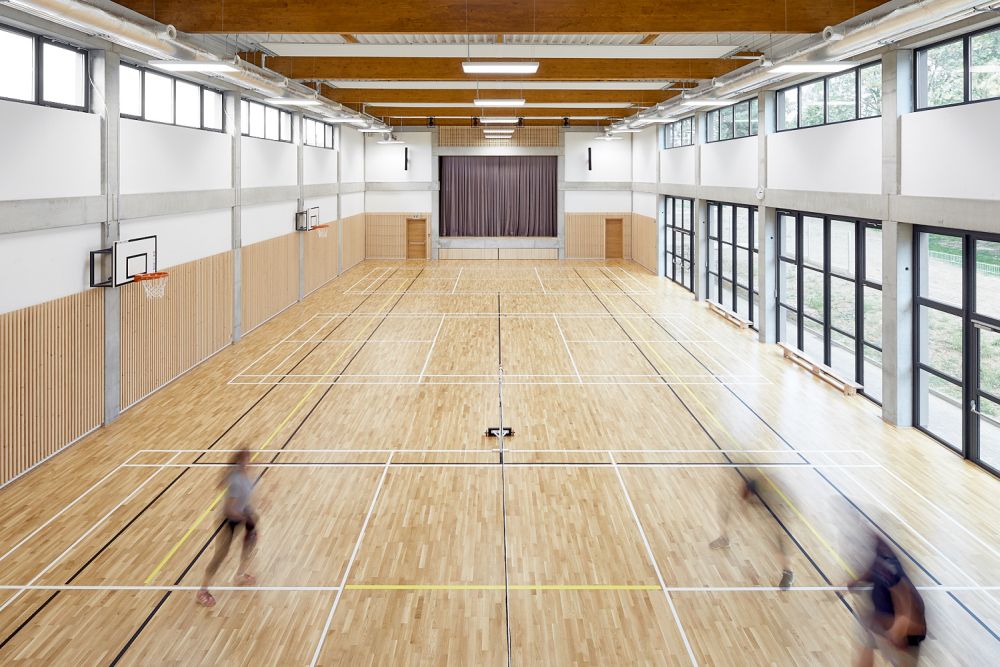

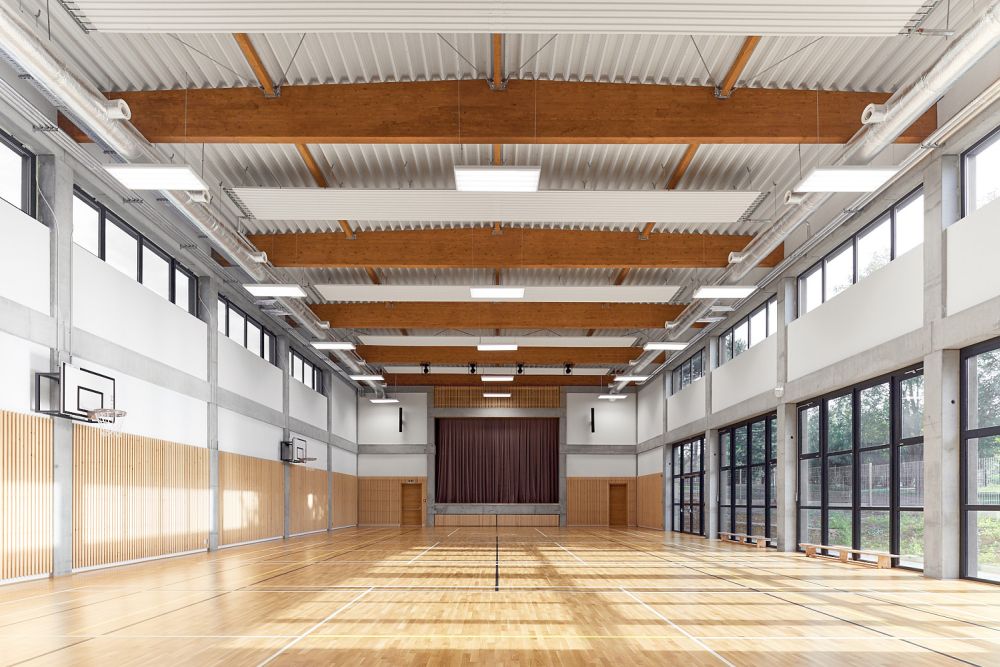

Hala se sportovním a společenským sálem o rozměrech 16 x 26 x 7,5 m je od
vstupní části oddělena výškově, požárně i materiálově. Hřiště z dubových parket
slouží pro hru badmintonu, košíkové, volejbalu, nohejbalu, florbalu či malého
fotbalu. Hlavní sál byl však také určen pro pořádání kulturních a společenských
akcí, koncertů, kina, divadla či plesů. Jeviště je díky zapuštění budovy do

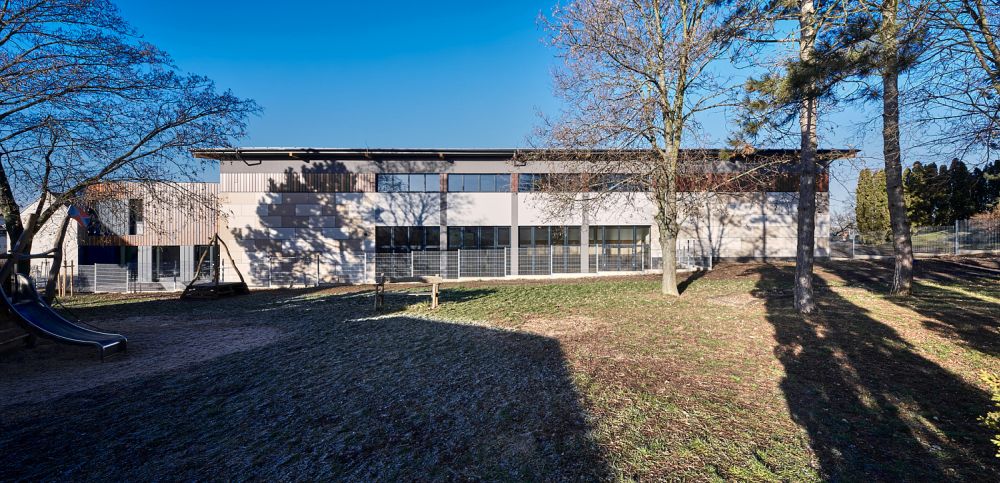

terénu bezbariérově přístupné ze západní strany. Opticky je vnitřní prostor
propojen se zahradou velkými okny směřujícími na východ. Jedná se o vyzdívaný
prefabrikovaný železobetonový skelet s venkovním kontaktním zateplením. Rozpon
16 m je překonán dřevěnými lepenými vazníky.
Stavebně technická zařízení: Zdrojem tepla pro vytápění,
větrání a pro přípravu TUV jsou plynové kondenzační kotle. Vstupní část je

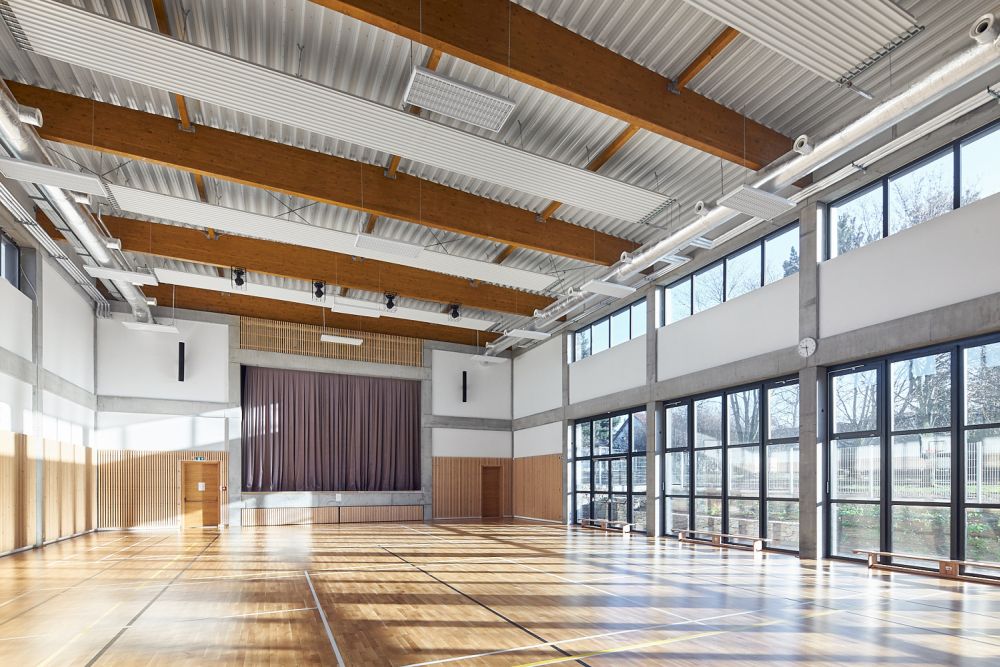

vyhřívána podlahovým topením. Pro vytápění haly a jeviště jsou použity
teplovodní sálavé panely zavěšené pod stropem budovy. Prostor haly je větrán
pomocí centrální vzduchotechnické jednotky s rekuperací, teplovodním ohřívačem
a chladičem napojeným na kondenzační jednotku. Stavba je díky svému masivnímu
zateplení nízkoenergetická.
Přednosti stavby: Velký objem haly byl umístěn ohleduplně k vesnické
zástavbě s využitím sklonu terénu. Vstupní oblá část s netradiční dispozicí a s
plechovým lamelovým opláštěním imitující dřevo.
Interiér slouží pro sportovní i společenskou funkci; působí útulně a čistě
i přes použití pohledového betonu. Propojenost hlavního sálu se zahradou
vysokými okny. Nízkoenergetická stavba s nízkými realizačními a provozními
náklady.
Z průběhu realizace
Rychlost výstavby 10 měsíců od prvního kopnutí po kolaudaci včetně interiéru a zahájení
provozu by se měla podepsat na kvalitě
stavebních prací. Opak je pravdou – díky souhře stavbyvedoucího, dodavatele,
subdodavatelů, projektanta, investora a technického dozoru byla dodržena vysoká
jakost a trvanlivost veškerých technologií a konstrukčních řešení.
Využití vyzdívané železobetonové prefabrikované konstrukce a lepených dřevěných
vazníků dobu realizace zkrátilo, stavba přitom získala tepelnou akumulační
schopnost. Masivní zateplení, trojskla, sálavé topné panely, podlahové vytápění
a rekuperace zajišťuje nízkou energetickou náročnost a komfort. Provětrávaná
plechová fasáda, kontaktní zateplení, hliníkové rámy oken a dveří, kvalitní
dlažby, dubová palubovka, nerezové kování apod. dodávají dlouhodobou životnost.
Použití střešních světlíků a krytiny z modifikovaného PVC zajišťuje bezpečné a lehké zastřešení s
jednoduchou opravitelností skladby.
Perlička na závěr: Při výkopových pracích byla nalezena letecká puma z
kobercového náletu z 2. světové války, naštěstí pan bagrista byl velmi pohotový
a za pomoci policie a jejich pyrotechniků byla puma zneškodněna.
Autorská zpráva
Foto: Martin Vlček
Investor: Obec Nebovidy u Brna, zastoupená starostou Milanem
Mojžíšem
Projektant: Ing. arch. MgA. Tomáš Legner
Staticko konstrukční část: Ing. Mojmír Kondr
ZTI: Ing. Petr Šturma
PBŘ: Ing. František Bartoš
Část elektro: Ing. Jaroslav Altera, David Bílek
Část VZT: Ing. Nedbalová
Část vytápění: Ing. Eros, Bc. Jan Homolka
Rozpočet stavby: Jaroslava Kalenská
Technický dozor investora: Ing. Soňa Schelleová
Dodavatel stavby: PKS stavby a.s.
Fasáda montáž: Atena spol. s.r.o.
Fasáda výroba: Dekmetal s.r.o.
Cena stavb : 33 mil bez DPH - vysoutěžená cena byla dodržena
Velikost: zastavěná plocha 963 m2; obestavěný prostor 8610 m3;
zpevněné plochy 450 m2
Ukazatel nákladů na měrnou jednotku hlavního objektu: hala 42,2 x 17,46 m; výška
k okapu 7,5 m, k hřebeni 8,5 m; vstupní část 18,2 x 14,4 m; výška k atice 7
m; parking 18 x 11 m; celkový rozměr 60,4 x 17,46 m; zastavěná plocha celkem 963
m2; obvod budovy 148,9 m; plocha obálky budovy 3186 m2;
objemový faktor tvaru A/V : 0,37 m2/m3; obestavěný prostor 8610 m3,
užitná plocha 1187 m2
Cena za realizaci/měrnou jednotku m3: 33 mil + DPH/8610 m3
= 3832 Kč/m3 + DPH
Cena za realizaci/měrnou jednotku m2 : 33 mil + DPH/1187 m2
= 27801 Kč/m2 + DPH
Tepelné ztráty prostupem: 41,9 kW
Potřeba tepla pro VZT jednotky: 50,0 KW
Potřeba tepla pro přípravu TV: 57,0 KW
Předpokládaná spotřeba tepla na vytápění: 60 890 kWh/rok
Předpokládaná spotřeba tepla pro VZT: 33
080 kWh/rok
Předpokládaná spotřeba tepla na přípravu TV: 12 430 kWh/rok
Celková potřeba tepla: 106 400 kWh/rok
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2018
