Sportovní hala Krystal ve Frýdku-Místku
(14. 9. 2016) David Zaplatil, ateliér Arch.Design
Sportovní hala Krystal ve Frýdku-Místku
Záměrem investora je na místě hřiště základní školy
vybudovat sportovní halu s veřejným předprostorem. Určujícím aspektem
urbanistického řešení bylo umístění stavby. Měl být zohledněn charakter a měřítko
okolní zástavby a prostorové uspořádání lokality. Celkově je územní celek
nesourodý, dvanáctipodlažní bytové domy na sídlišti Slezská totiž mají různou
orientaci vůči uliční čáře. Navržený objekt ctí pozici přilehlé základní školy,
současně ale vytváří moderní architekturu, jež splňuje požadavky trvale
udržitelného rozvoje. Sportovní hala bude mít dvě nadzemní podlaží a díky mírně
sklonité střeše obálka budovy pozvolně přechází do úrovně střešní roviny, takže
vznikne kompaktní, homogenní hmota.

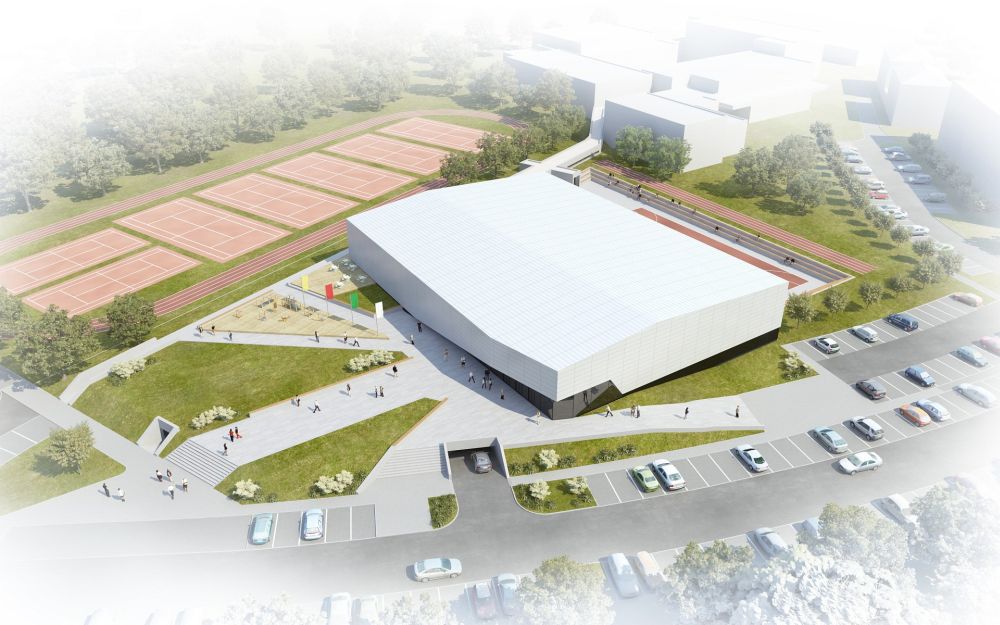

Pod veřejným prostorem před halou bude umístěno polozapuštěné parkoviště.

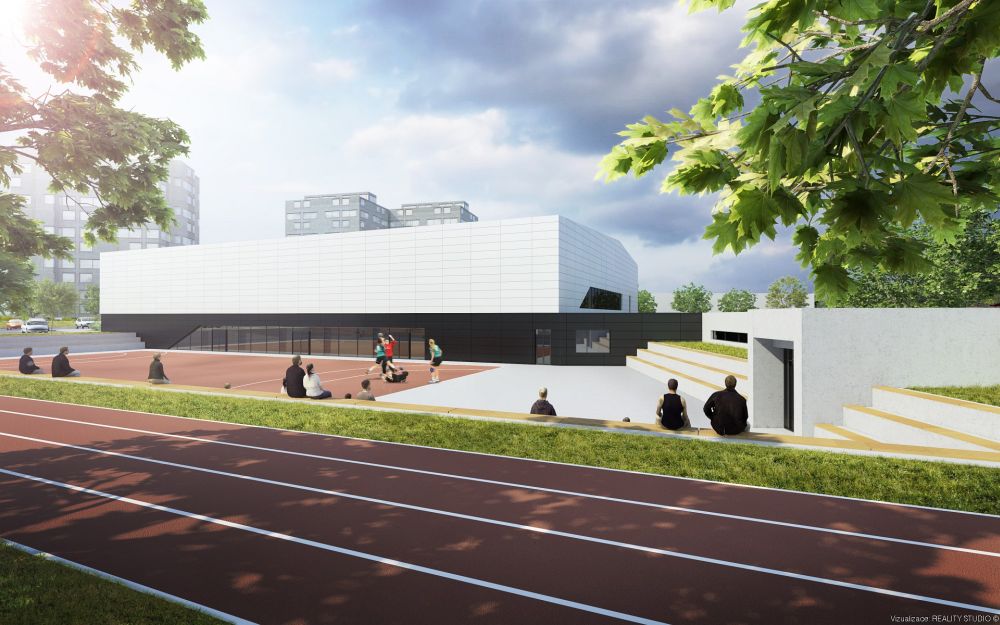

Součástí areálu je venkovní hřiště pro volejbal nebo florbal, bude tu i běžecká
tartanová dráha, na kterou navazuje část vymezená skoku dalekému. Hřiště bude v
dopoledních hodinách sloužit škole, odpoledne veřejnosti.
Architektonické
řešení:

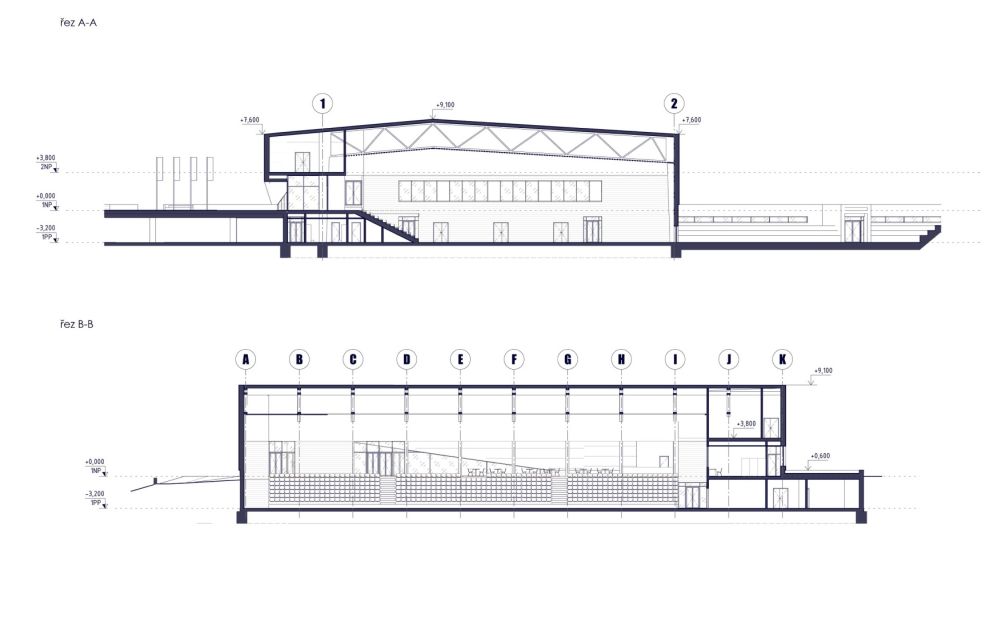

Úroveň hlavního stupu je 1,5 m nad terénem, hrací plochy a celé 1. PP je pak
1,5 m pod úrovní terénu. Toto členění vytváří podmínky pro polozapuštěné

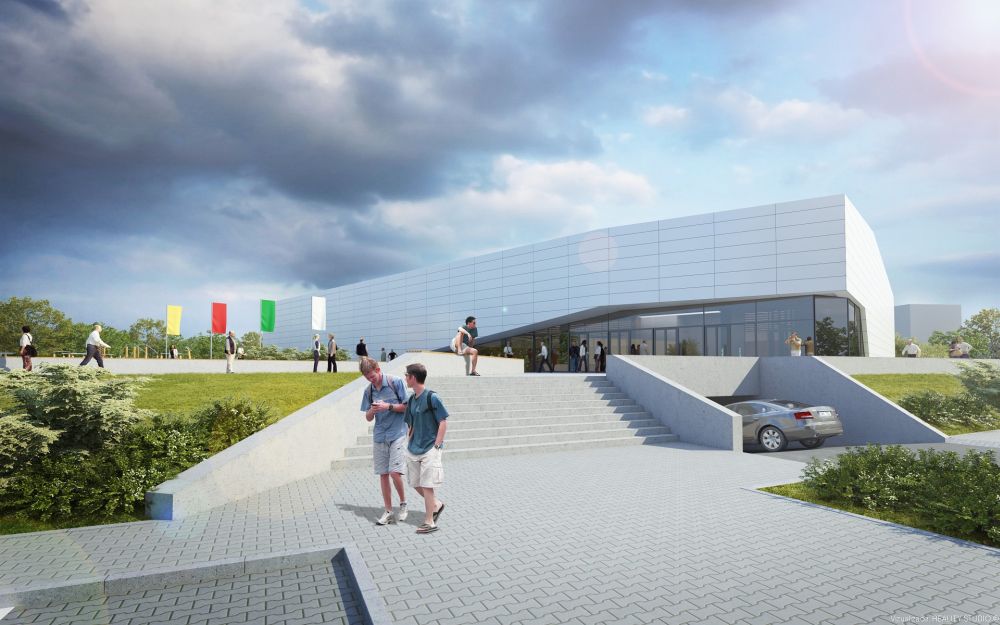

parkování pod veřejným prostorem. Směrem k hlavnímu vstupu se obálka budovy
„zvedá“. Tím je dosaženo jisté dominance hlavního vstupu. Vnější povrchové
úpravy a materiály budou z fasádních panelů s betonovým soklem. Výplně otvorů
hliníkové, zábradlí prosklená nebo nerezová. Samostatným architektonickým prvkem
bude zastřešení hlavního vstupu, které bude ze stejného materiálu jako obvodový
plášť.

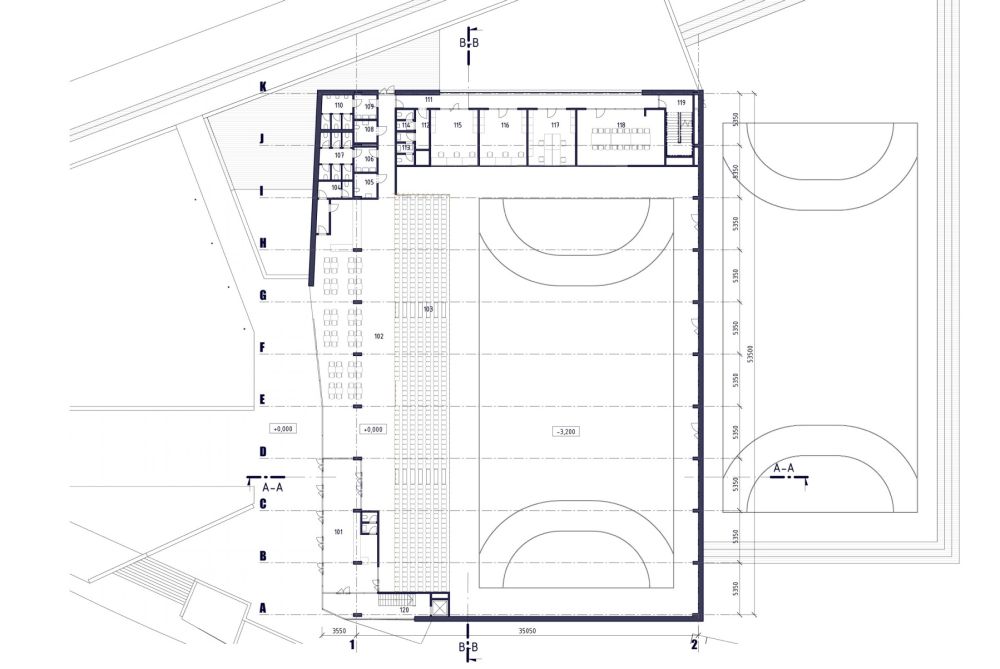

Objekt tvoří tři základní části: hala se zázemím, podzemní parking s rampou a

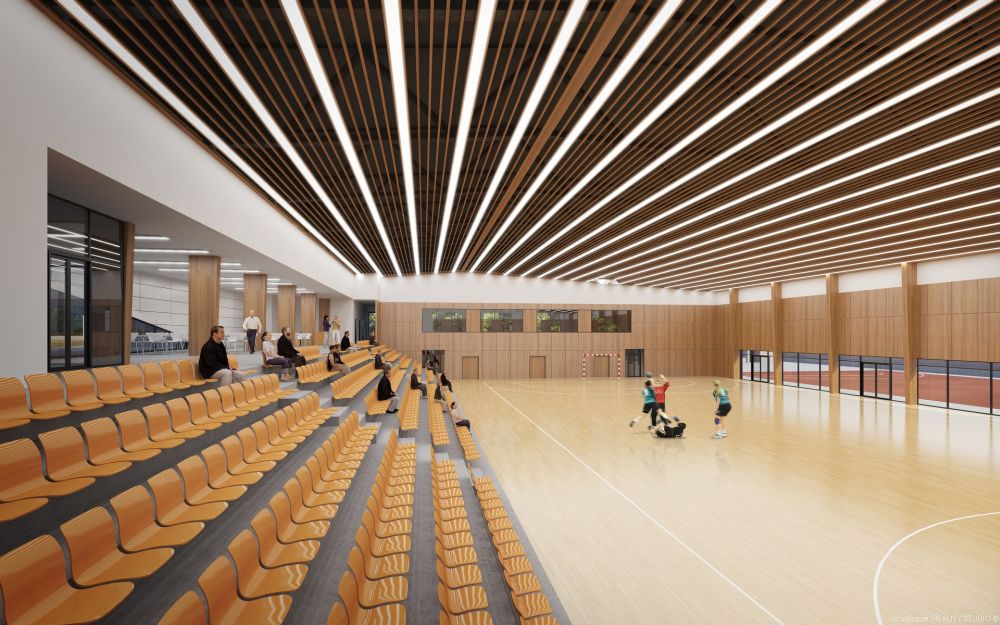

spojovací krček. V halové části o půdorysu 40 x 55 m bude prostor s hrací
plochou, kolem něhož bude po dvou stranách třípodlažní část s hledištěm,
technickým, hygienickým a administrativním zázemím. Na suterén zázemí navazuje
půdorysně členitá podzemní část.
Konstrukce

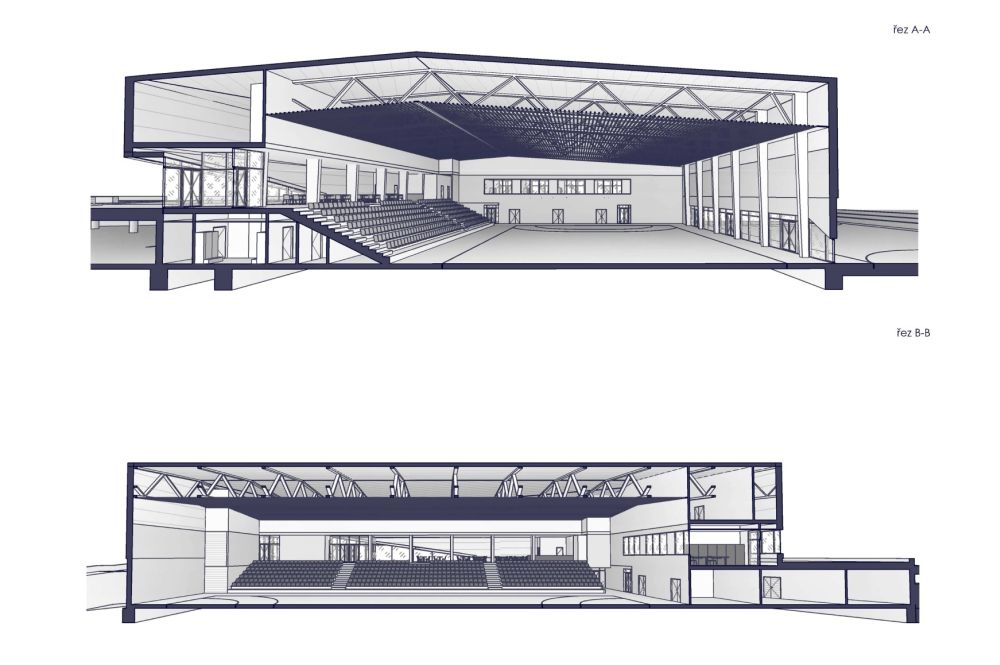

Nosný systém hlavního objektu je ve třípodlažní části navržen jako montovaný
železobetonový skelet tvořený příčnými rámy ze sloupů a průvlaků vynášejících
prefabrikované stropní desky a lomené stupně hlediště. V halové části bude
nosná konstrukce na jedné straně od základů a v části se suterénem pod
hledišťovou částí od stropu 1. PP tvořena ocelovými sloupy vynášejícími
přímopasé ocelové vazníky. Na jedné straně budou vazníky konzolovitě vyloženy
tak, aby vynášely ocelovou nosnou konstrukci stropu nad 1. NP. Založení hlavní části stavby se předpokládá
na velkoprůměrových pilotách.

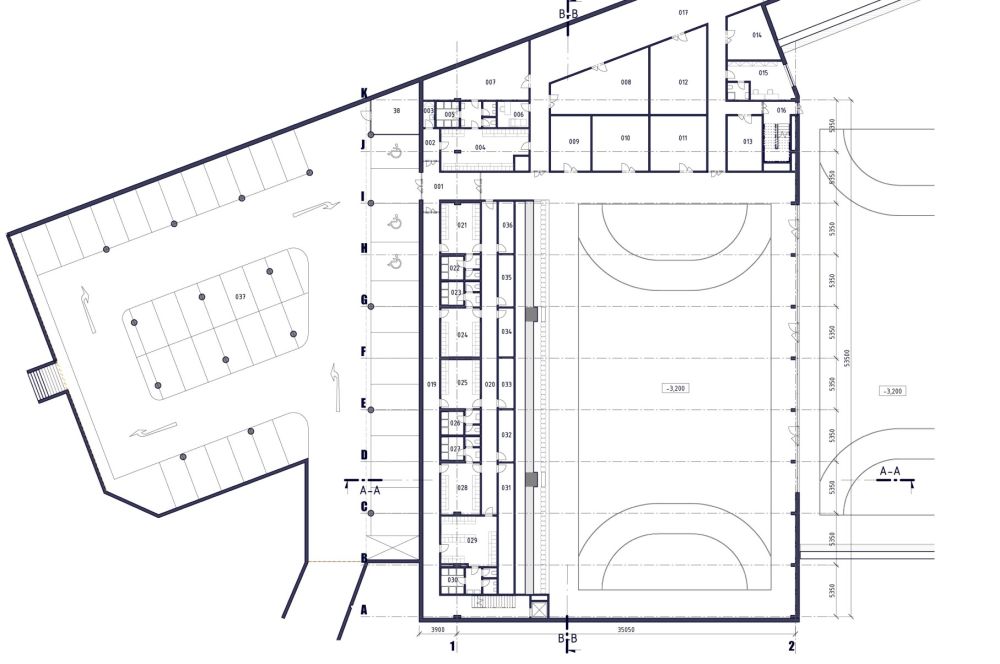

Nosnou konstrukci podzemního parkování bude tvořit monolitická skeletová
konstrukce se sloupy a bezhřibovou stropní deskou, na obvodu budou
železobetonové stěny. Z monolitického železobetonu bude provedena také sjížděcí
rampa. Základové železobetonové desky budou s obvodovými stěnami tvořit
základovou vanu proti působení zemního a vodního tlaku. Alternativou je tzv.
bílá vana.
-red-
Investor: Statutární město Frýdek-Místek
Autor projektu: Ing. arch. David Zaplatil, Arch.Design s. r. o.
Realizace: 2018
Náklady: 103 mil. Kč
Základní informace o objektu
