Stezka v oblacích
(29. 9. 2016) Fránek Architects
Stezka v oblacích

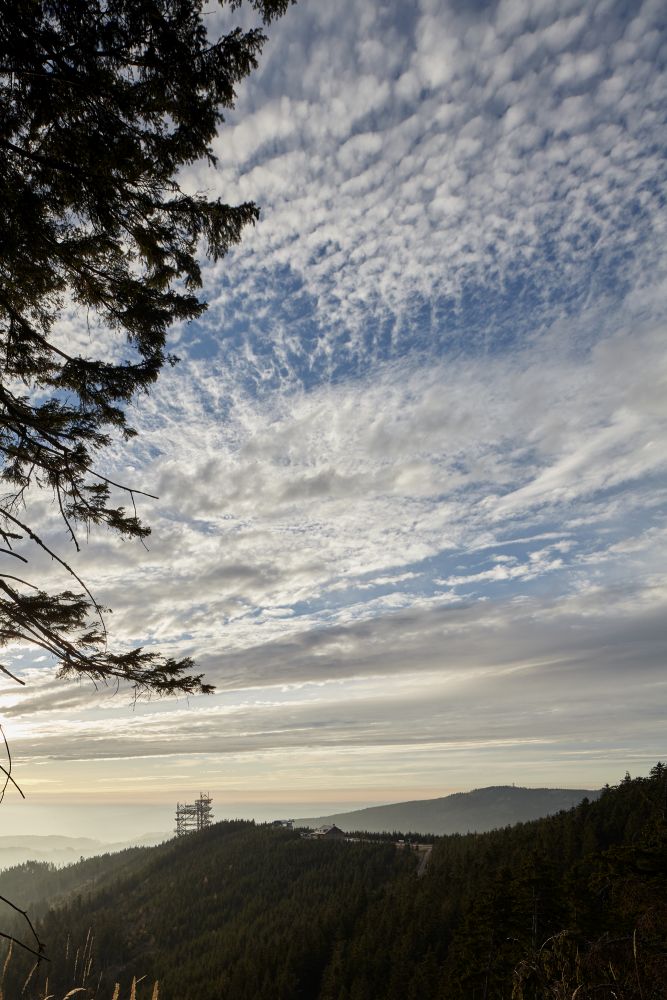

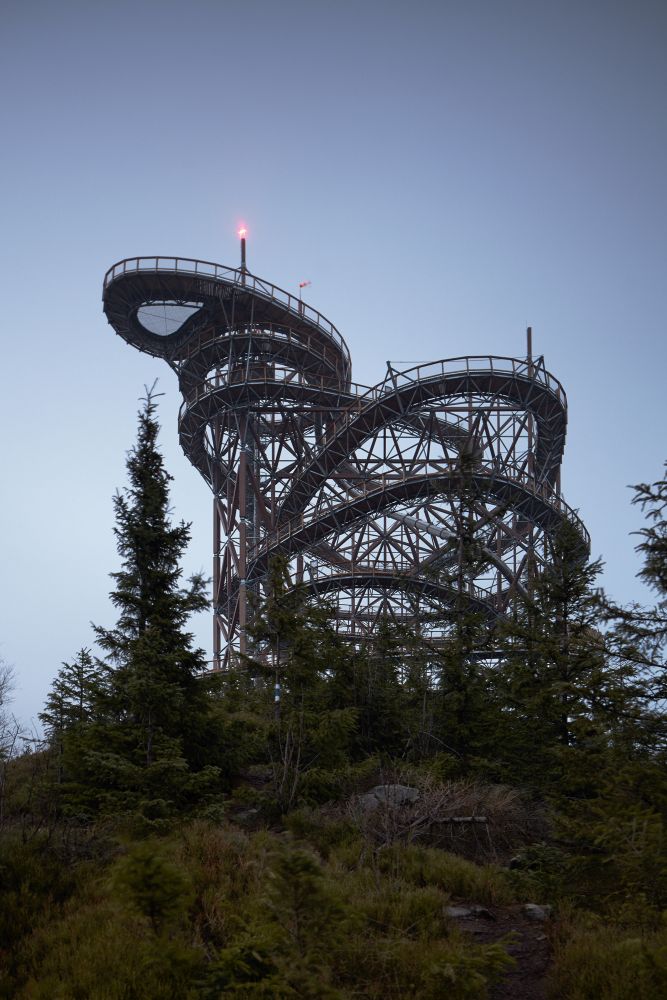

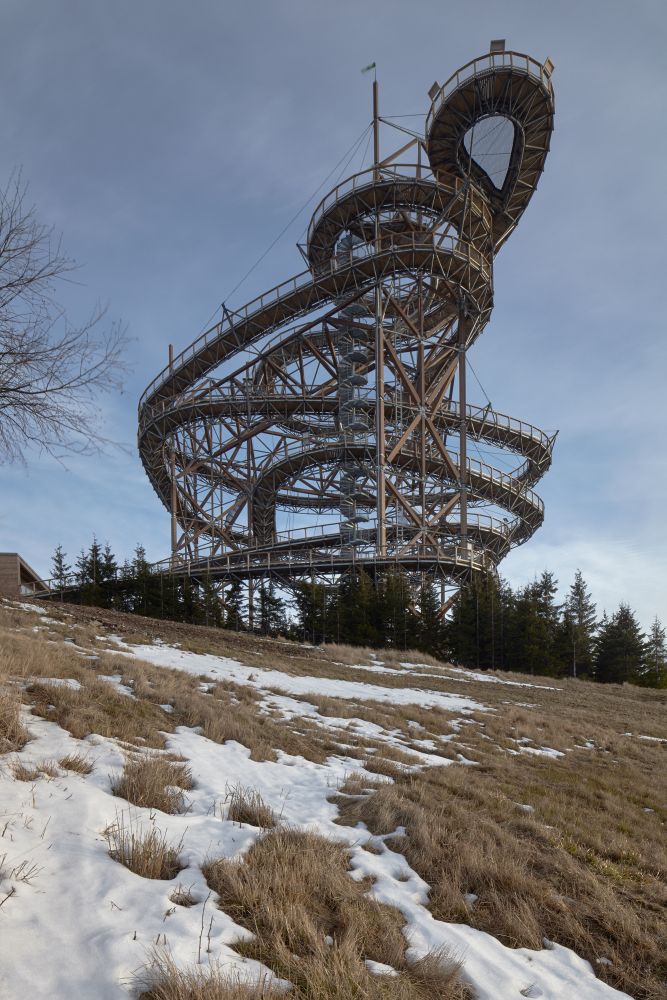

Stezka v oblacích se nachází nedaleko horní stanice lanovky
Sněžník. Je vysoká 58,5 metrů a na vrchol se dostanete i s kočárky nebo
invalidními vozíky. Ti odvážnější mohou k cestě dolů využít 101 metrů dlouhý
nerezový tobogán. Ze stezky jsou výhledy na masiv Králického Sněžníku s údolím
řeky Moravy, v dálce i na Jeseníky, Suchý vrch a Krkonoše.
„Výjimečnost této stavby je v rozsahu
použití dřeva. Podobně velké stavby jsou, ale ta naše má abstraktní formu
připomínající let nočního motýla, létajícího zdánlivě chaoticky. Nabízí
množství pohledů, situací a momentů, kdy se nepatrná lidská figura vnořuje do
nitra a vynořuje na okraj této přírodní struktury,“ říká architekt Stezky
Zdeněk Fránek. Tvorby realizační dokumentace, statického řešení a samotné
realizace stavby se ujala společnost TAROS NOVA s.r.o.
Statické řešení
Najít vhodné statické řešení byl úkol, od jehož řešení se odvíjely další
projektové práce i průběh stavby. Konstrukci bylo nutno navrhnout tak, aby se
mohla smontovat v terénu, zároveň však musela přenést extrémní zatížení – v
této lokalitě vítr v nárazech dosahuje rychlosti až 160 km/h, navíc je

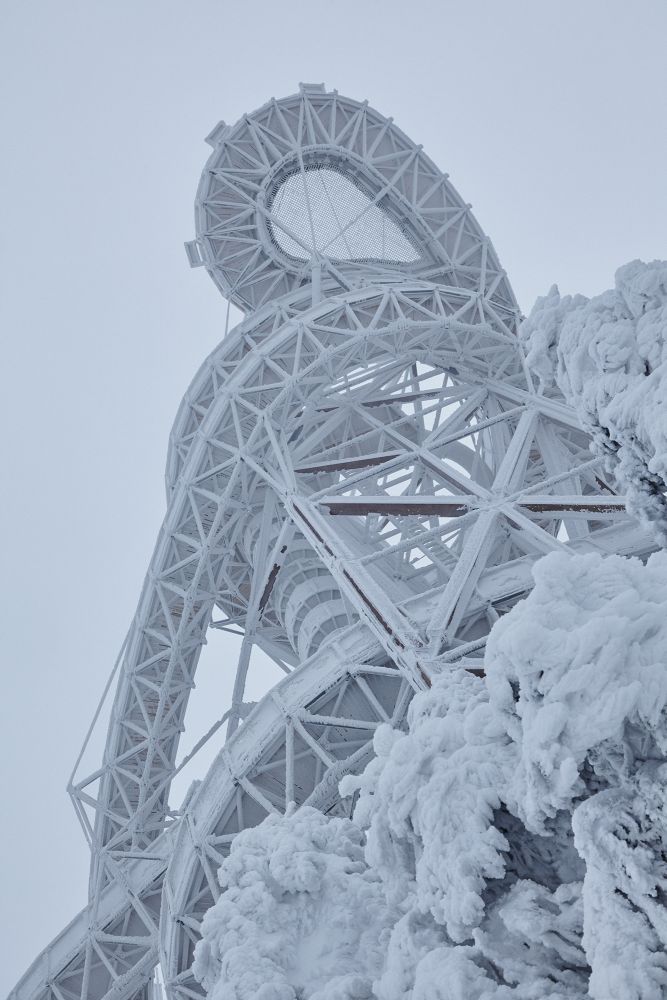

konstrukce silně exponovaná i vůči námraze. Cílem bylo také v maximální možné
míře zachovat vizi architekta a navrhnout konstrukci co nejsubtilněji. Pro
statickou a dynamickou analýzu byl proveden podrobný 3D výpočtový model v
softwaru využívající metodu konečných prvků.

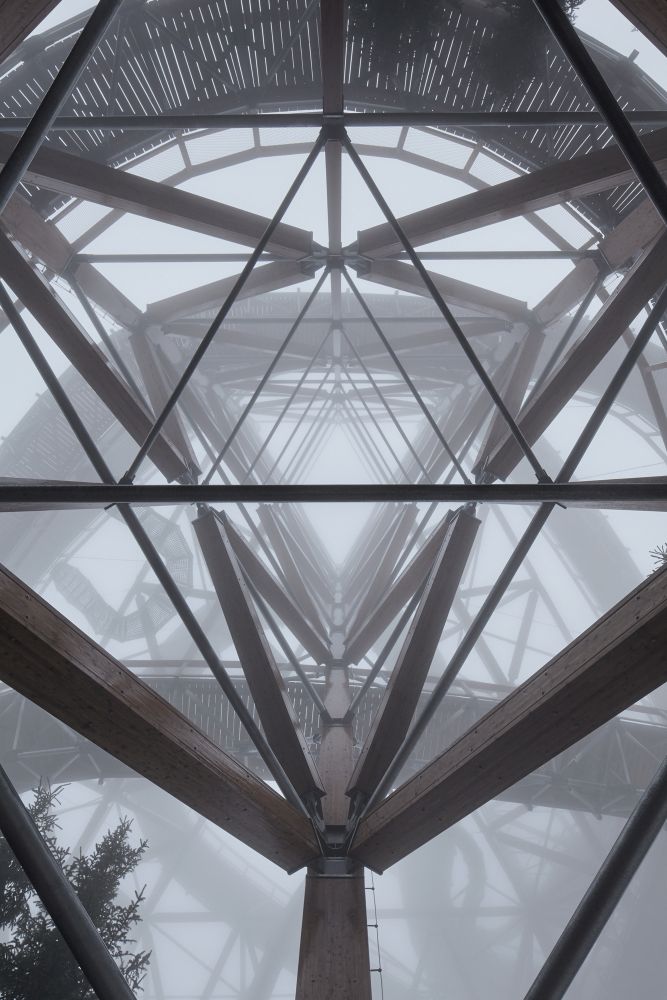

Tři věže

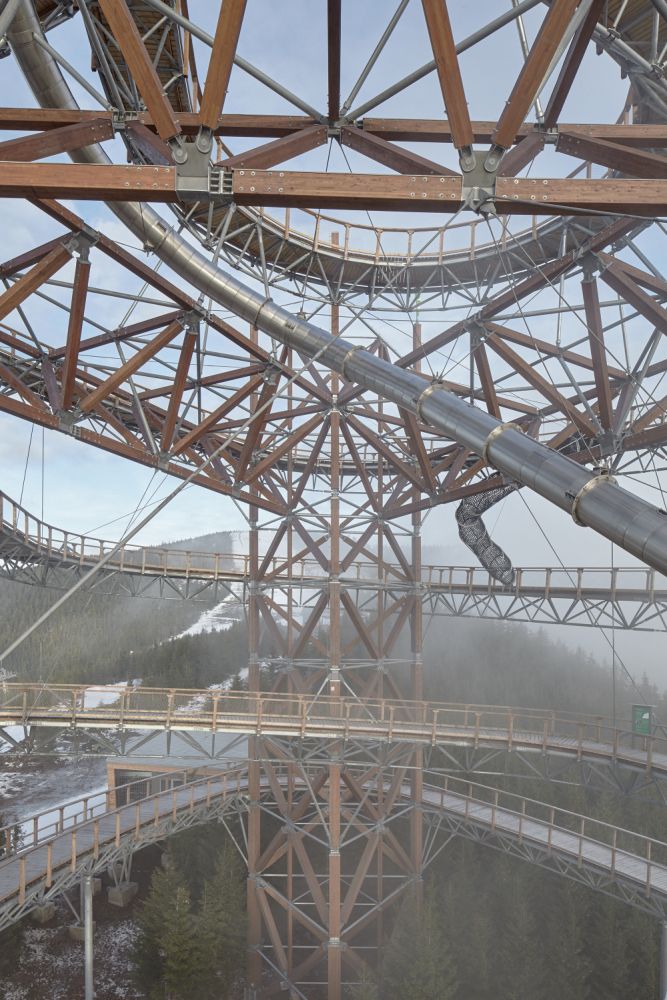

Základní nosnou konstrukci stavby tvoří tři věže, které propojuje prstenec
v horní části. Mají půdorys rovnostranného trojúhelníka o straně dlouhé deset
metrů. Jejich konstrukce byla řešena jako prostorová příhrada, hlavní rohové
sloupy jsou z modřínového lepeného lamelového dřeva čtvercového profilu o
maximálním rozměru 600 x 600 mm. Profily diagonál a mezilehlých svislic se
pohybují v rozmezí od 200 x 200 do 480 x 480 mm. Vodorovné horizontální prvky
tvoří ocelové trubky průměru 140 mm, v nejvíce namáhaných místech až 168 mm.
První čtyři moduly věží mají ocelovou konstrukci obloženou dřevem. Návrhové
vnitřní síly v těchto prvcích dosahují vysokých hodnot, což limitovalo použití
dřeva. Výška jednotlivých modulů je proměnlivá s ohledem na nepravidelnost a
průniky lávky skrz věže, kde bylo nutno zachovat průchodný profil a vyhnout se
kolizím jednotlivých konstrukcí.
Základy byly provedeny jako masivní železobetonové patky pod rohovými
sloupy. Patky jsou dvoustupňové, dolní stupeň leží na skalním masivu. Z důvodu
vysokých tahových sil jsou patky navíc zajištěny skupinou tyčových mikropilot.
Každý základ má od 12 až 24 mikropilot, které jsou z větší části kotveny do
skály.
Prstenec tvoří také kombinace dřevěných čtyřhranných prvků a ocelových
trubek. Jeho hlavní funkce spočívá v propojení věží tak, aby fungovaly jako
celek. Dále slouží jako konstrukce pro uchycení táhel nejvíce vyložených
lávek. Prstenec je odkloněn od vodorovné
roviny o 4,5° a jeho náklon kopíruje stoupání lávky. Dřevěné vodorovné prvky
prstence jsou z důvodu vyšší trvanlivosti oplechovány.
Dřevěné prvky byly propojeny pomocí ocelových koncovek. Na koncích
dřevěných hranolů jsou osazeny svařence pomocí kolíků a svorníků. Spoje byly
provedeny v maximální možné míře jako skryté, aby se zabránilo průniku vody do
spoje a tím se zvýšila jejich trvanlivost. Samotné propojení jednotlivých dílů
na stavbě je provedeno pomocí ocelových čepů a vysokopevnostních šroubů,
veškeré okování dřevěných prvků proběhlo ve výrobně.

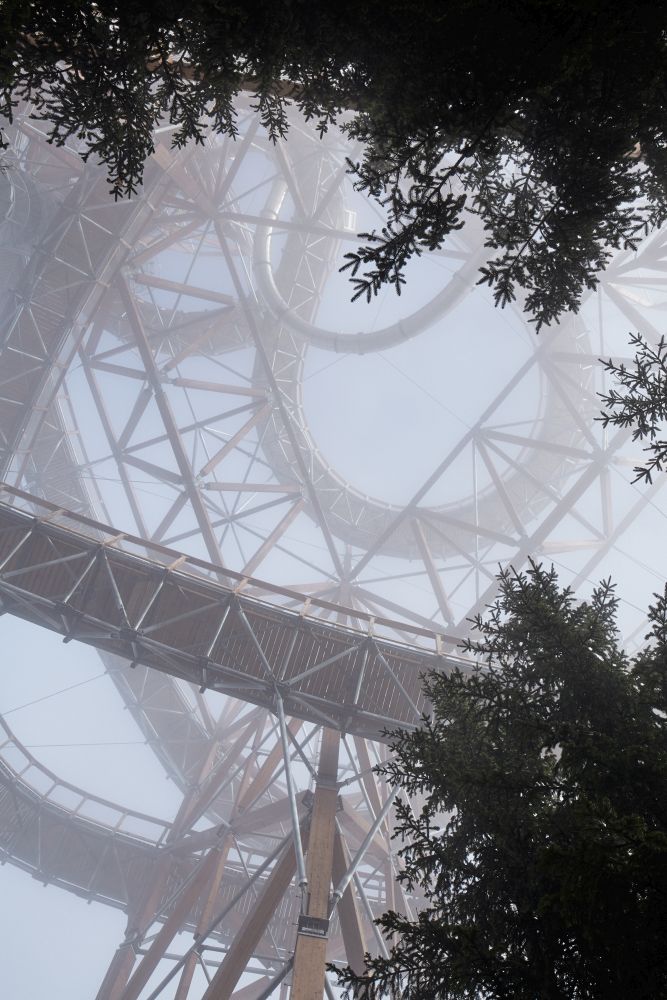

Konstrukce lávek

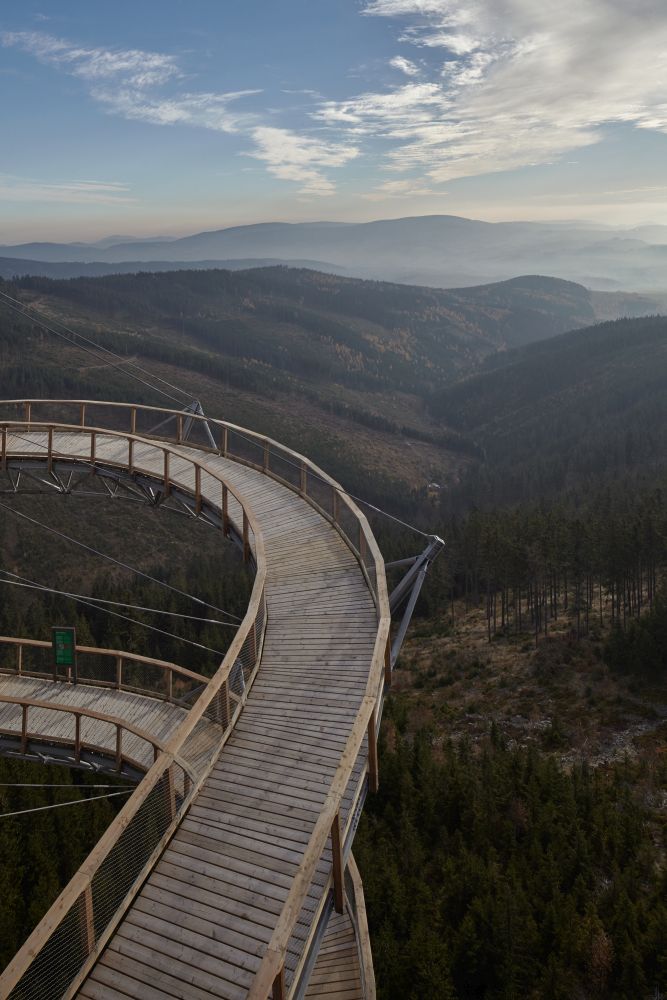

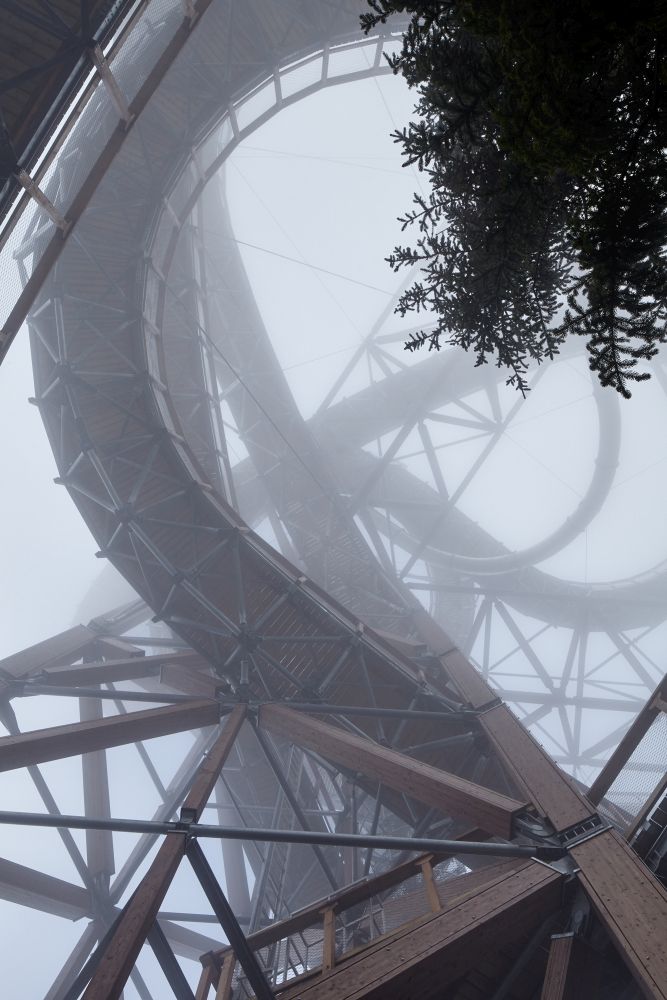

Lávky vedou mezi věžemi, skrze ně i na jejich venkovním okraji. Jejich
nosná konstrukce byla navržena jako prostorová příhradová ocelová konstrukce,
jejíž příčný řez je rovnoramenný trojúhelník o délce přepony 2,5 m a výšce 1,5
m. Použity jsou válcované ocelové profily (IPE, HEA) a ocelové trubky. Horní
část lávky tvoří svařovaný ocelový rošt, trubkové prvky byly připojeny pomocí
šroubových spojů. Na konstrukci jsou umístěny modřínové příčníky, které vynášejí
mostovku ze smrkových hranolů. Tento typ konstrukce byl zvolen s ohledem na
zajištění torzní tuhosti a omezení deformací lávky v příčném směru, zejména v
místech největšího vyložení. Lávka je v nejvyšším bodě zakončena takzvanou
kapkou, kdy vytváří smyčku a plynule navazuje na hlavní trasu. V tomto místě je
konstrukce atypická, kromě samotného tvaru bylo provedení ovlivněno i dodržením
podchodných výšek úseku těsně pod kapkou.
Vzájemné propojení konstrukce lávky se provádělo pomocí ocelových
trubkových vzpěr v místech, kde konstrukce přiléhá ke konstrukcím věží a
ocelových táhel v místě větších vyložení. Vzpěry byly navrženy s délkovou
rektifikací, aby bylo možno eliminovat odchylky při montáži a umístit daný
dílec lávky do požadované polohy. Táhla jsou z oceli vyšší pevnosti o průměru

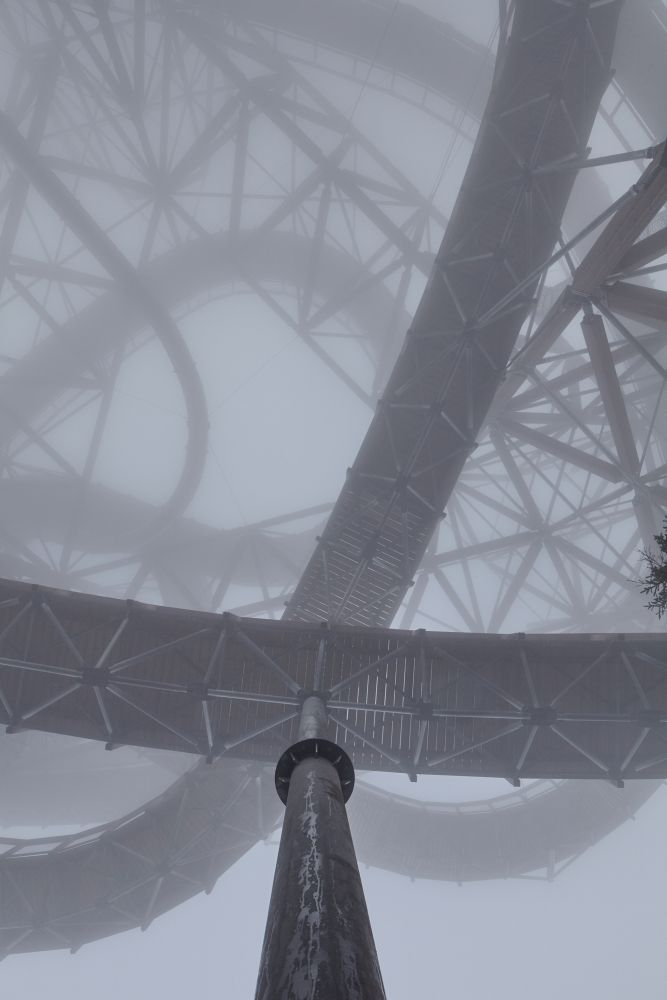

až 42 mm. V nižších částech věže jsou lávky podepřeny ocelovými sloupy.

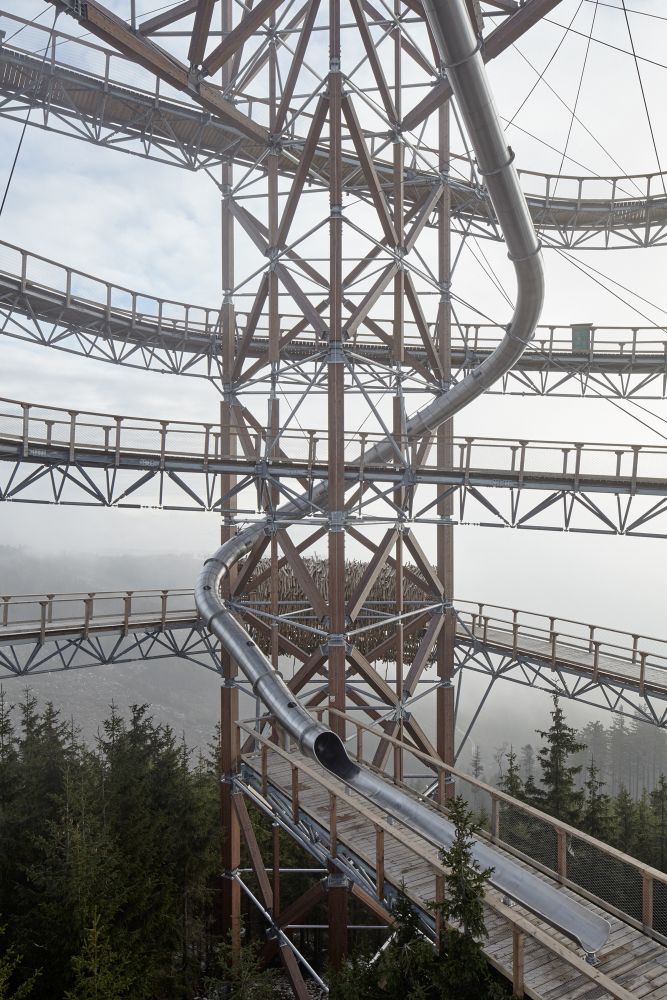

Tobogán
Obdobně jako lávky je pomocí táhel do konstrukce uchycen i tobogán, který
byl rovněž navržen tak, aby odolal extrémním klimatickým zatížením. Nástupní
plošina se nachází uvnitř věže a tvoří ji prvky z válcovaných IPE/HEA profilů.
Výstupní plošina je mezi dvěma věžemi a její konstrukce je obdobná jako
konstrukce lávek.
Z průběhu realizace
Příjezd na stavbu byl jednou z prvních zatěžkávacích zkoušek výstavby.
Veškerý materiál a mechanizaci bylo třeba dopravit z obce Malá Morava – Sklené
po nezpevněné lesní cestě v délce 16 km, s naloženým transportem to trvalo
téměř hodinu. Na stavbu se přivezly buňky pro zařízení staveniště, věžový jeřáb
MB 2043, vrtná souprava pro mikropiloty a plošiny. Desítky domíchávačů pak
převezly 280 m3 betonu, nákladní auta 380 t oceli a 550 m3 dřeva. Stavba
probíhala v období od dubna do října 2015, kdy je přilehlá sjezdovka mimo
provoz a bylo možné se ke stavbě dostat i přes ni.
Po celou dobu montáže stál ve středu věží jeřáb MB 2043 s výškou háku 53,7
m, který se využíval pro montáž ocelových i dřevěných konstrukcí a k dopravě
materiálu. Mobilní jeřáby AD 30 a LTM 1300 věžový jeřáb demontovaly a také
přenesly koncové prvky na věže. Při montáži se využívaly také dvě dieselové

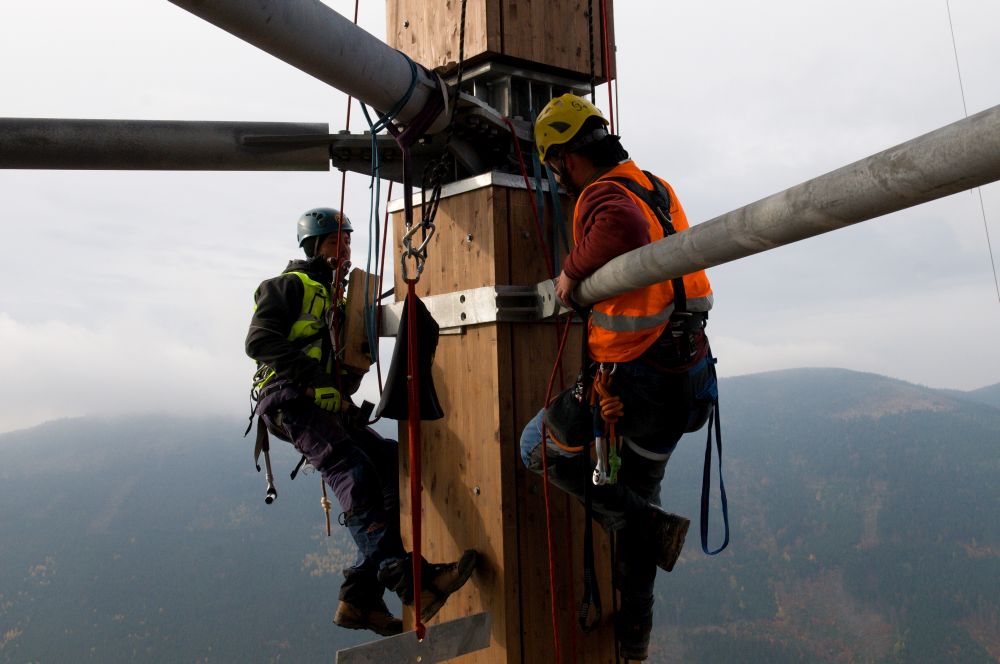

plošiny o dosahu 43 a 55 m. Koncové prvky věže, tobogán či únikové vřetenové
schodiště montovali profesionální lezci.
Ocelové konstrukce pro lávky byly na stavbu dovezeny po jednotlivých dílech
a před chatou Slaměnka se pak montovaly na kompaktní díly o délkách 13 až 22 m
a zkompletovaly se s dřevěnou podlahou, sloupy a madly. Následně se tyto celky
přepravily na stavbu a pomocí věžového jeřábu se zakomponovaly do věže. Během
montáže byla stavba geodeticky kontrolována, aby nedošlo k vychýlení věží, než
se namontoval ztužující prstenec. Celkem bylo na celou stavbu potřeba přes 40
000 kusů kolíků, svorníků, šroubů a matic.
Co čeká návštěvníky
Ke stezce vede chodník, který byl montován na zemních vrutech, na nichž

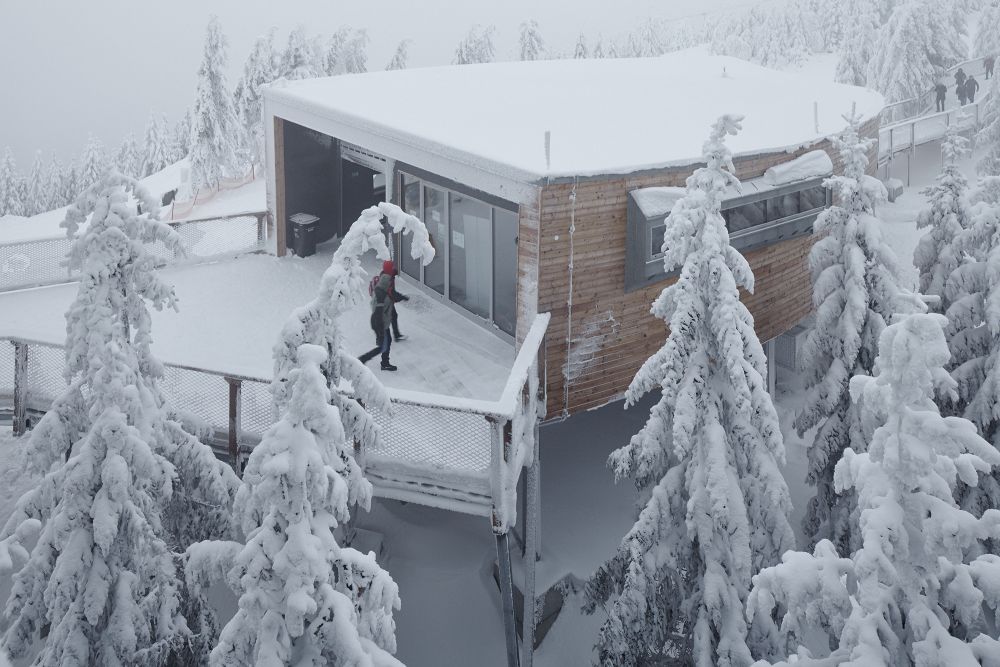

jsou trámy a na nich smrkové fošny. Vstupní objekt byl postaven jako
dřevostavba s obkladem z modřínových desek. Slouží jako prodejna lístků, obchod
se suvenýry a zázemí pro techniku na údržbu věže. Pod ním se nachází kotce pro
psy, k nimž vede rampa. Ta v zimě slouží pro lyžaře, kteří se rozhodnou stavbu
navštívit.

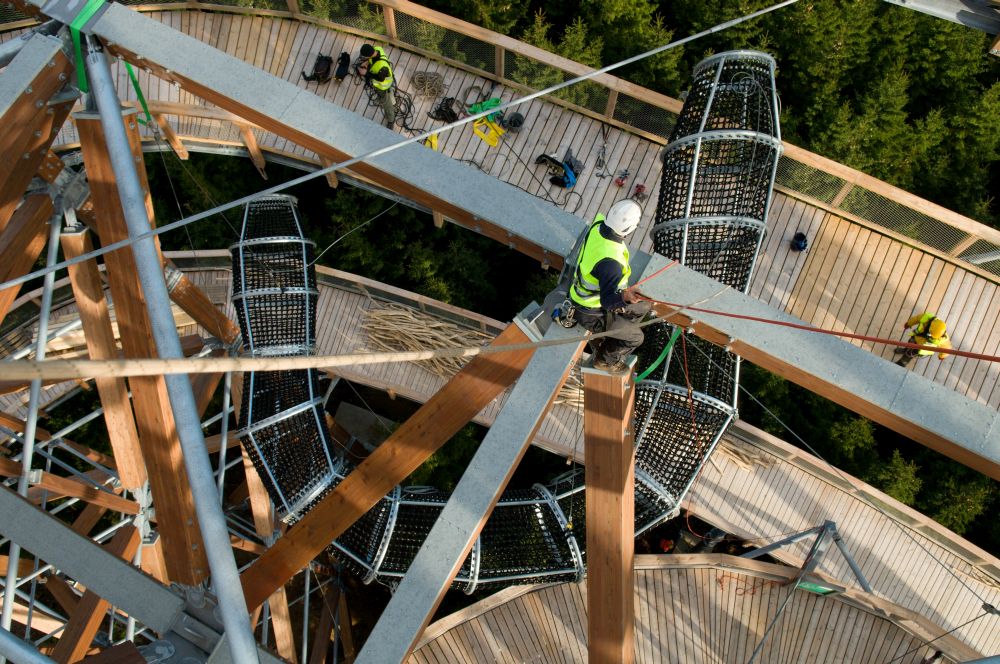

Milovníci adrenalinových zážitků si mohou prolézt síťový rukáv propojující
dvě úrovně lávky, anebo sjet 101 m dlouhým nerezovým tobogánem či se projít po
síti „kapky“. Rukáv je z ocelové konstrukce vypletené lanovou síťovinou. Jeho
tubus je zavěšen na táhlech a umožňuje návštěvníkovi dostat se mimo „bezpečnou“

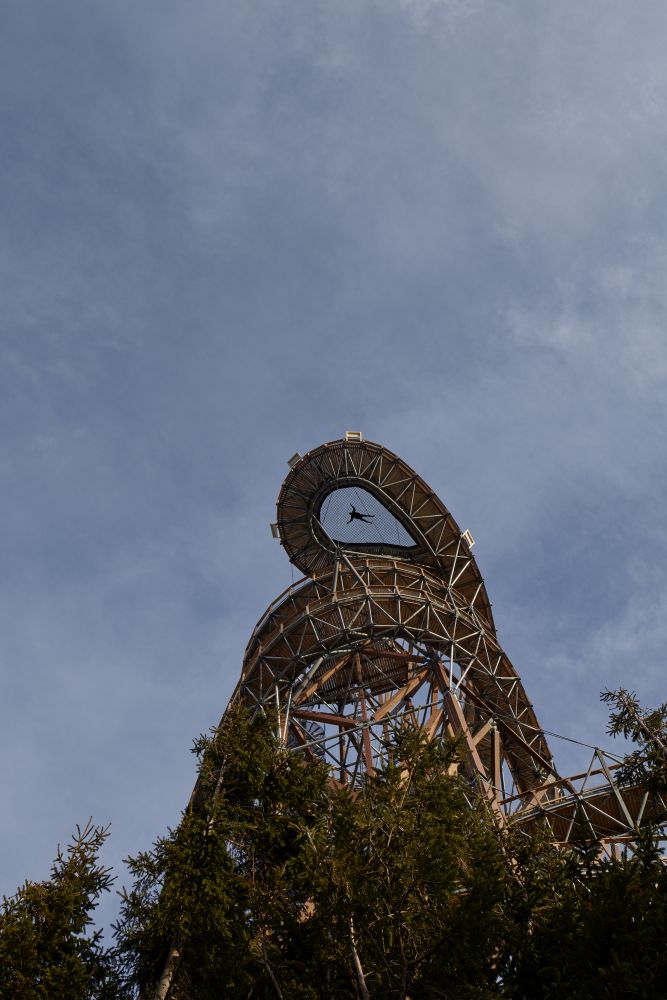

cestu. Stezku ukončuje tzv. kapka, která je vykonzolována přibližně 11 metrů
nad údolí. Kromě výhledu na celý masiv Králického Sněžníku mohou odvážlivci
využít tzv. odpočinkovou síť, která je napnuta ve volném prostoru kapky.
Ing. Jan Valíček, Ing.
Ivana Janišová
Foto: Libor Novák, BOYS PLAY NICE, TAROS NOVA s.r.o.
Článek vyšel v květnovém vydání časopisu Stavitel
Na StavbaWeb už byla Stezka publikována:
https://stavbaweb.dumabyt.cz/stezka-v-oblacich-13317/clanek.html
