Tribuna fotbalového hřiště
Záryby
(17. 10. 2017) caraa.cz
Tribuna fotbalového hřiště

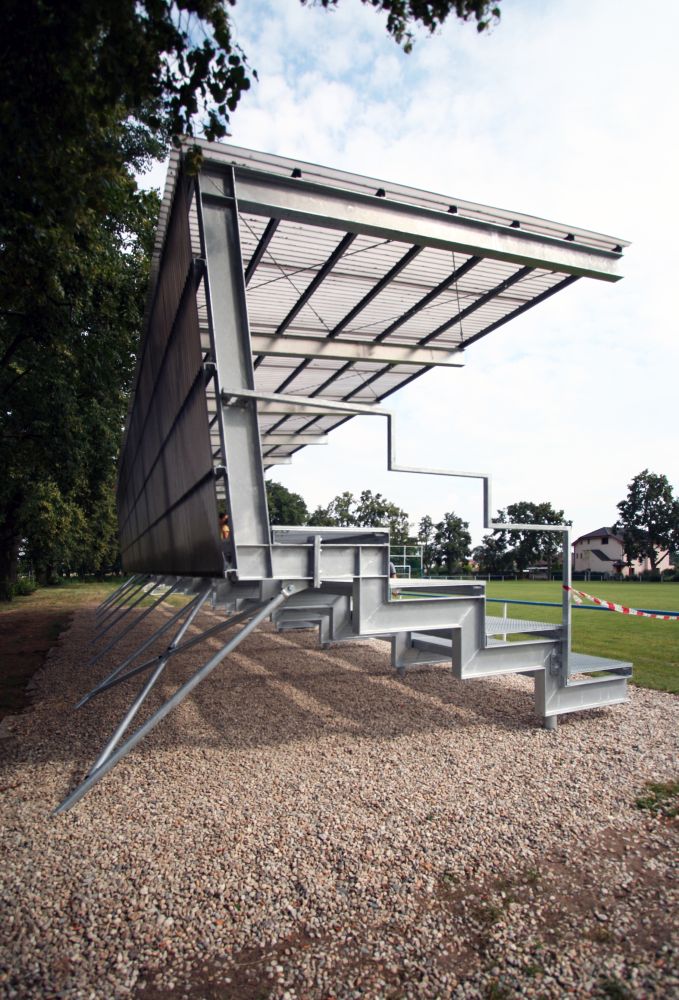

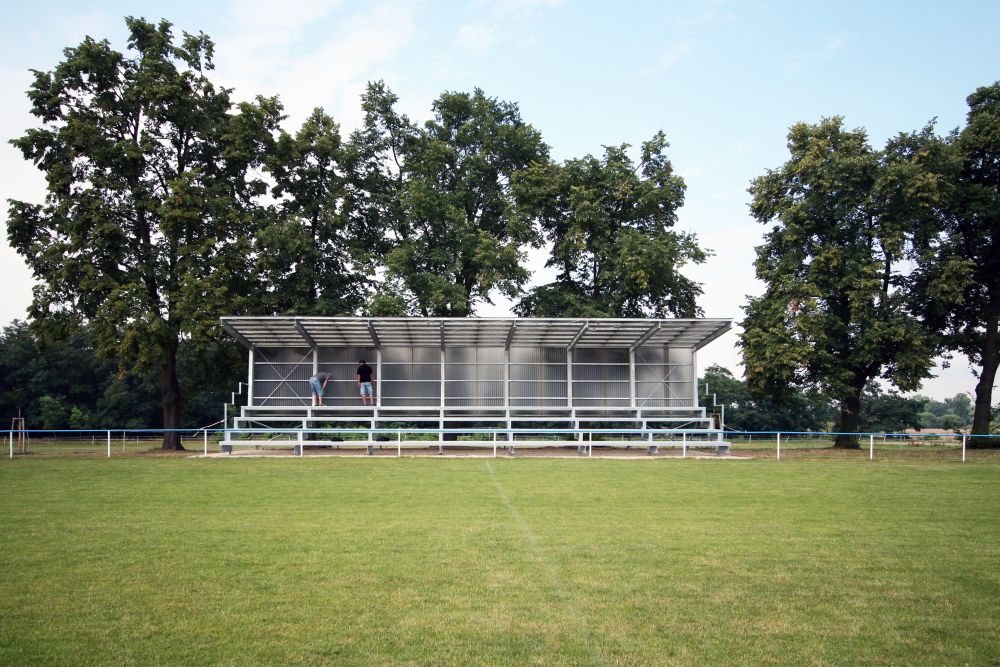

Architekt Štěpán Kubíček dostal za úkol vytvořit
jednoduchou, lehkou a levnou tribunu u fotbalového hřiště v Zárybech. Rozhodl
se pro zastřešenou ocelovou konstrukci. Stupně s lavicemi pro diváky nad
terénem téměř levitují, k zemi je poutá jen několik trubek.

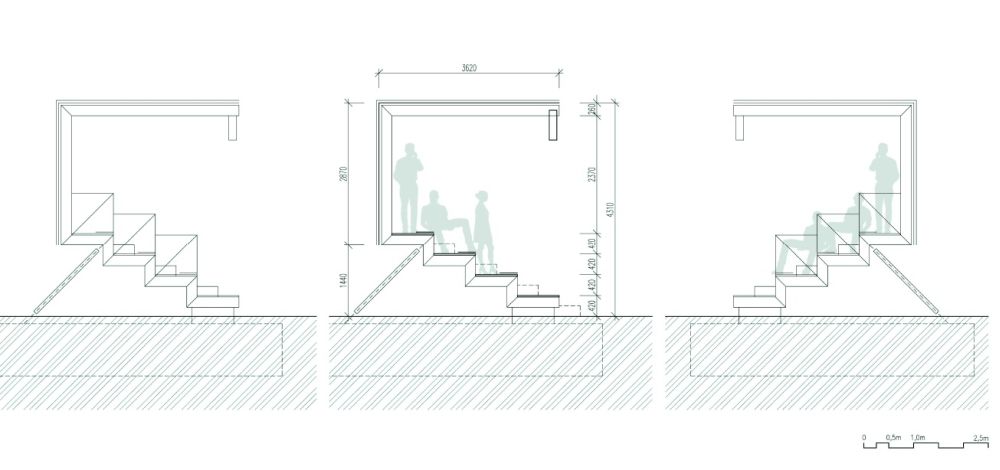

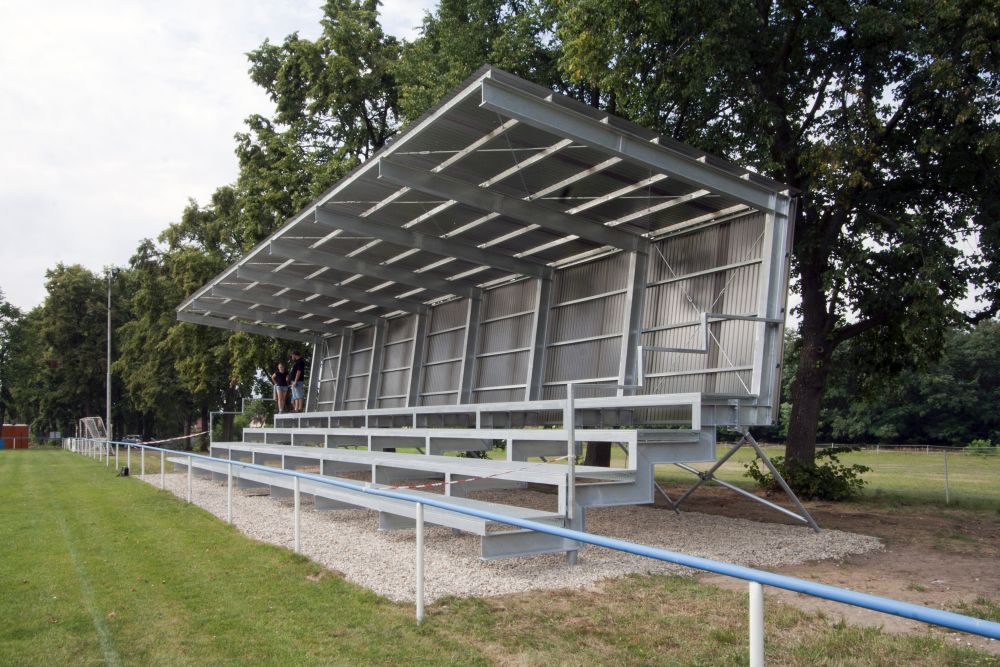

Tribuna byla navržena jako opakovatelná, modulová, ocelová
konstrukce pro zhruba 75 diváků. Bylo postaveno sedm modulů o šířce 2,4 m, v
budoucnu lze tribunu rozšiřovat o další moduly. Její nosnou konstrukci tvoří

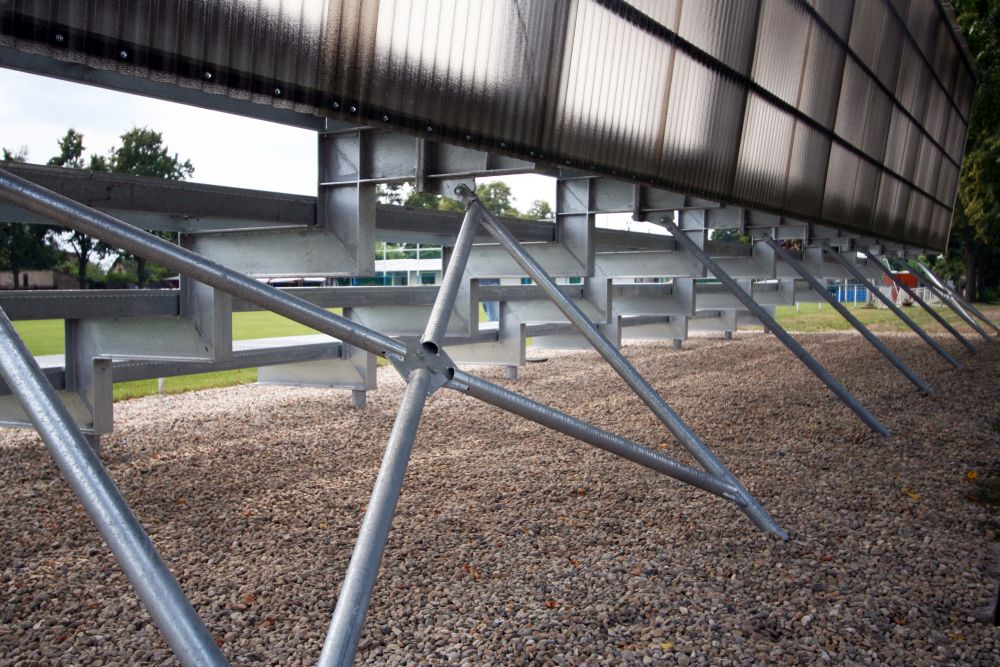

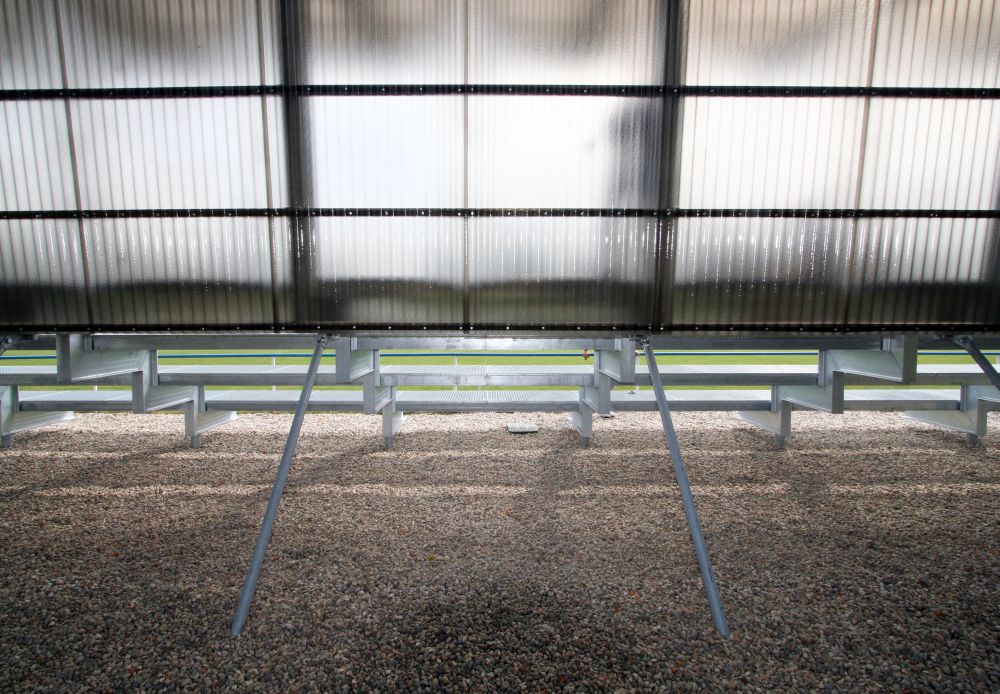

ocelové rámy svařené z žárově zinkovaného I profilu. Ortogonální rámy podepírá

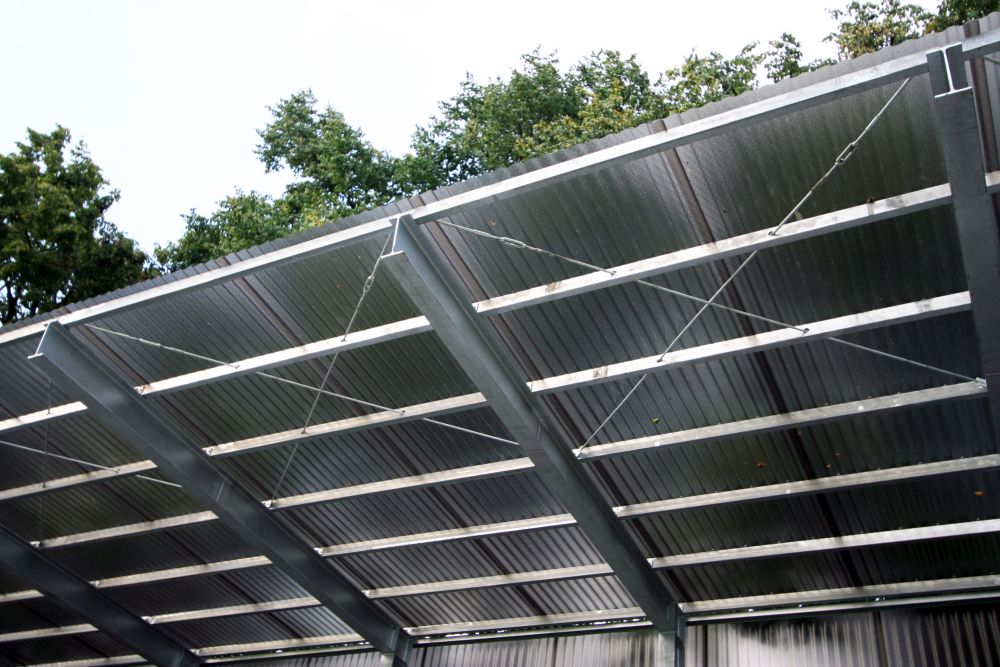

příhradová skloněná konstrukce z ocelových trubek. Záda a střecha tribuny jsou

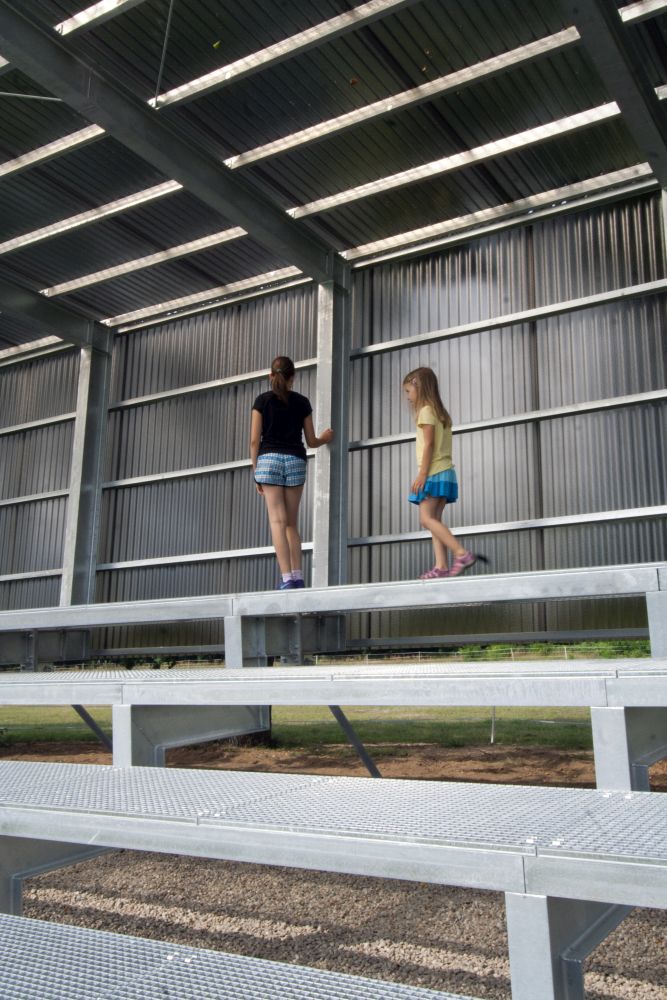

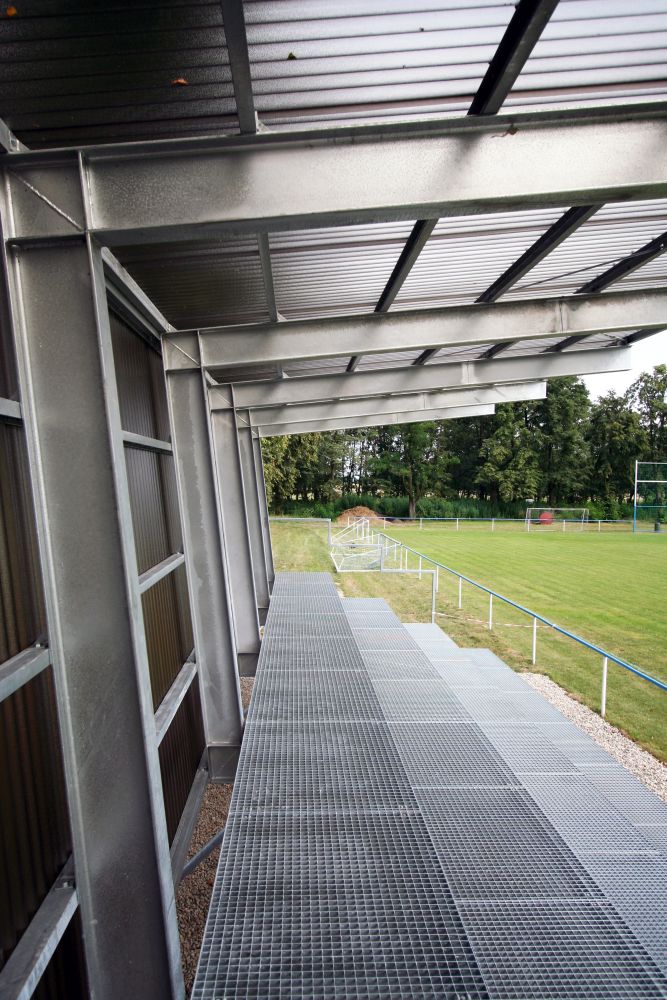

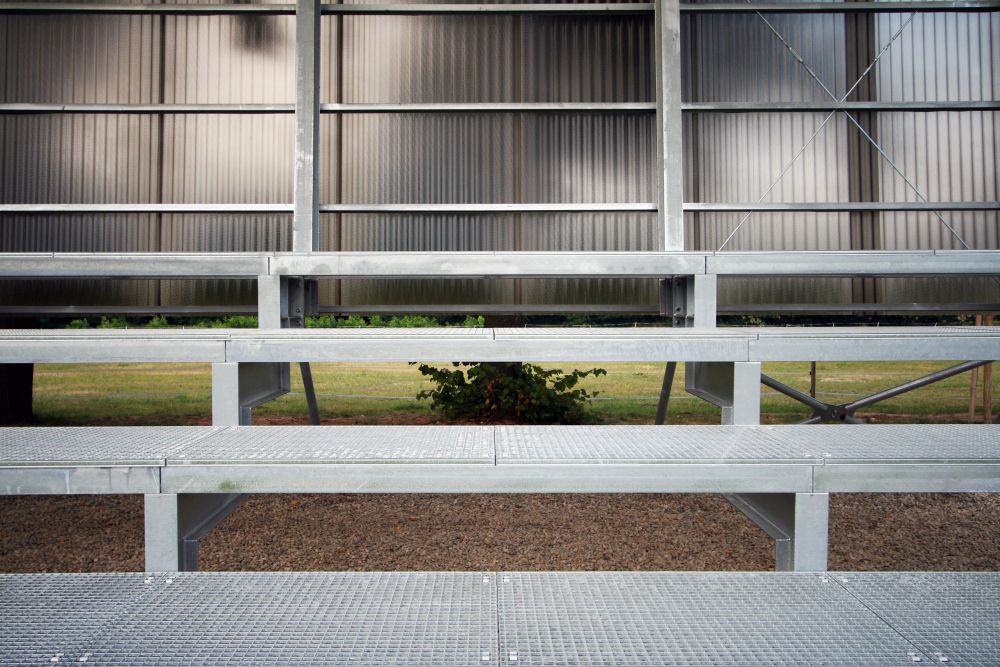

opláštěné vlnitým průsvitným polykarbonátem. Jednotlivé stupně tvoří ocelové
nosné pororošty, na nich jsou osazena dřevěná masivní prkna pro sedící diváky.
„Na tribunách se jako rekreační sportovec pohybuji od dětství. A navíc mám rád
kovové konstrukce – i můj diplomový projekt se týkal hokejové stadionu na Maninách,
to je vlastně taky tribuna. Tribuna je krásné zadání, i když zdánlivě spíše
technické, obyčejné,“ uvádí architekt Kubíček a dodává: „Na škole jsem chodil k
panu profesoru Šaferovi, jedním z jeho témat byla ocelová prostorová
konstrukce. Architektura kovových konstrukcí se vyvíjí od 19. století zejména v
Anglii, Nicholas Grimshaw tento typ realizací posunul až k samotné hranici
možností. A nebo třeba Mirko Baum, ten navrhuje skvělé stavby! V českém
prostředí musí být podle mne člověk opatrný, aby se nedostal příliš blízko k
hi-tech, protože tento způsob práce je výrobně příliš složitý a pro dané zadání
i nákladný. V Čechách jsou velmi šikovní řemeslníci, ale myslím, že nám všem
daleko lépe vyhovuje, když je stavba surovější, ne designová.“
Co se týče ocelové konstrukce na hřišti v Zárybech, měl Štěpán Kubíček štěstí
na spolupráci s panem inženýrem Kocourkem, který je v tomto oboru erudovaným
odborníkem a vypočítal její statiku. Shodli se na jednoduchých, běžně
používaných spojích, které byly pro architekta Kubíčka hodně důležité. „Od
začátku jsem si přál, aby tribuna byla realizována jako úplně jednoduchá věc. Přitom
ale tvoří lehkou pavučinu, která se vznáší nad zemí. Je to taková skládačka,
může se rozšířit na jednom hřišti nebo zopakovat na jiném. Tak trošku se podobá
stavebnici Merkur, která má několik základních dílů a sestavíte z ní skoro
všechno… Firma, která tribunu postavila, práci provedla skutečně velmi dobře,
ve výsledku je to výborné. Viděl jsem, že to ty lidi bavilo, dělali to rádi.“
Hana Vinšová
Článek vyšel v časopise Stavitel 6-7/2017
Stavebník: TJ Záryby z.s., oddíl kopané
Autor: caraa.cz s.r.o. - Ing. arch. Štěpán Kubíček; spolupráce MgA. Jonáš
Krýzl; statika Ing. Pavel Kocourek
Dodavatel: Mikrometal s.r.o.
Podlahová plocha tribuny: 61 m2
Obestavěný objem: 218 m3
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2016
Tribuna fotbalového hřiště
Záryby
