Archicad 27 – intuitivně i na komplexní projekty
Vývoj Archicadu reaguje na stále se navyšující komplexnost stavebních projektů. „Dvacetsedmička“ přináší významná vylepšení ve všech oblastech využití programu od vlastního navrhování přes zpracování dokumentace a vizualizace až po spolupráci jak v týmu architektů a projektantů, tak i se specialisty a dalšími aktéry projektu.

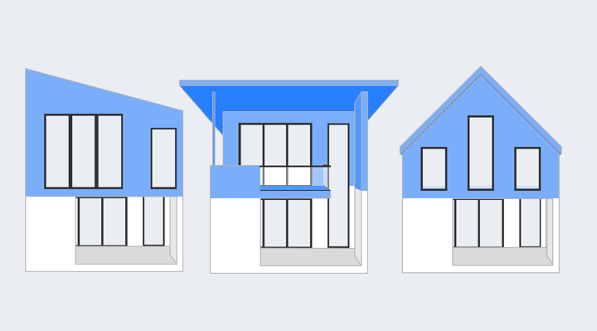

 Zcela nové, do Archicadu integrované je řešení pro zpracování variant návrhu modelu (obr. 1). Varianty lze snadno spravovat a libovolně mezi nimi přepínat. Vytvořené kombinace jsou nastavením na úrovni zobrazení modelu, lze tedy uložit půdorysy, řezy a jakákoli jiná 2D a 3D zobrazení jako samostatné položky a publikovat je na výkresech. Nastavení je provázané s prvky modelu, takže jej lze využít i při vykazování nebo popisování prvků. Ve finále je možno vybranou variantu kliknutím začlenit do hlavního modelu.

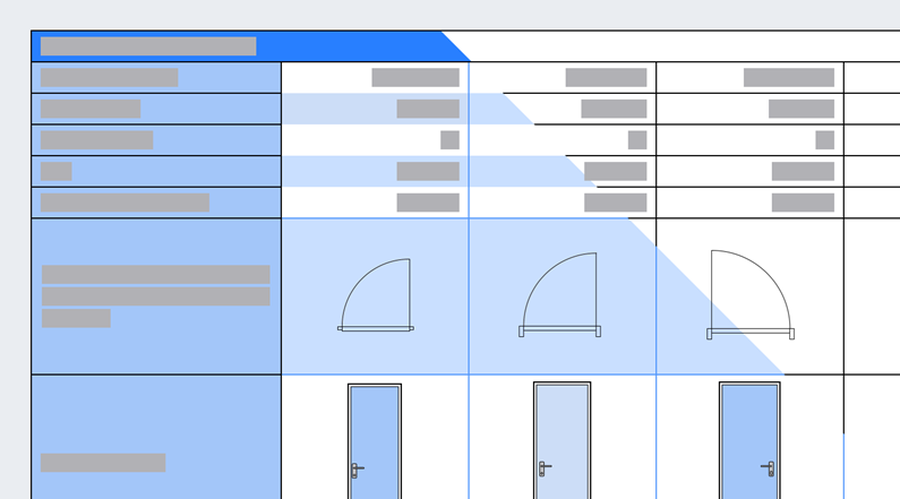

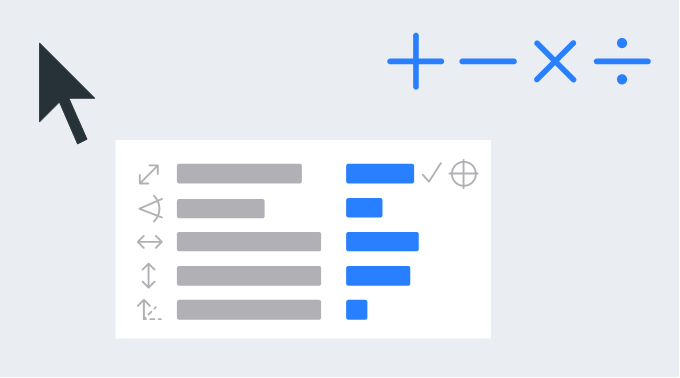

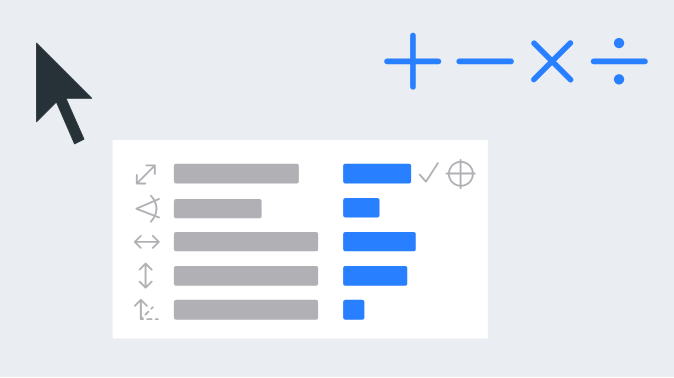

Mezi vylepšení nástrojů a pracovních postupů patří distanční asistenti (obr. 2), díky nimž je vkládání a posouvání vybraných prvků vůči stávajícím konstrukcím zcela intuitivní. Distanční asistenty lze využít před samostatným umístěním objektu nebo po něm. Využít se dají při práci s objekty, zdmi, sloupy, trámy, okny, dveřmi a prostupy. Nové je rovněž formátování interaktivních tabulek (obr. 3), které umožňuje buňkám nastavit pozadí (např. rozlišit záhlaví a součty, nastavit střídavě pozadí jednotlivých řádků/sloupců) nebo odstranit sloupce snížením jejich šířky na nulu. Pozice aktuální buňky (sloupec a řádek) je vždy zvýrazněna. K dalším vylepšením pracovních postupů patří nastavení pořadí, v jakém se zobrazí pozadí textů kót, což dovoluje zobrazit přesunuté texty kót tak, aby nekolidovaly s čárou kóty. Pro nástroj Síť je nyní v Infopaletce dostupný panel ID a vlastnosti, stejně jako je tomu u ostatních nástrojů. V Informátoru je nově možné používat matematické operace násobení a dělení. Za zobrazenou hodnotu 2000 lze napsat např. 2/ a potvrdit, výsledkem bude 1000, nebo 2* a získat 4000 (obr. 4). Lišta Rychlé volby se nově přizpůsobí šířce okna, aniž by docházelo ke skrytí některého z nastavení.

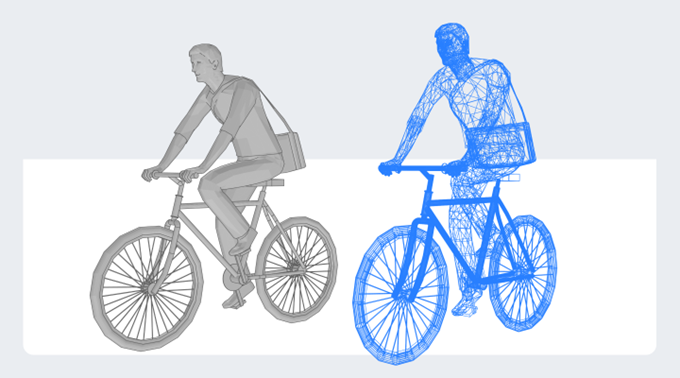

Pro vizualizace přibyla v Archicadu 27 nativní podpora importu a exportu souborů FBX (obr. 5), de facto standardu pro přenos 3D modelů do AR/VR aplikací. Renderovací engine Redshift byl doplněn o ambientní okluze, vícenásobné zdroje, monochromatický a bílý model či realistické vyvážení světla. Vedle toho lze nyní Redshift spustit přes CPU, pokud nemá počítač na požadovanou úlohu GPU s dostatečným výkonem. Kromě vlastních integrovaných vizualizačních nástrojů nabízí Archicad přímé a vesměs obousměrné propojení se specializovanými programy, jako jsou Artlantis, Enscape, Lumion, Twinmotion.

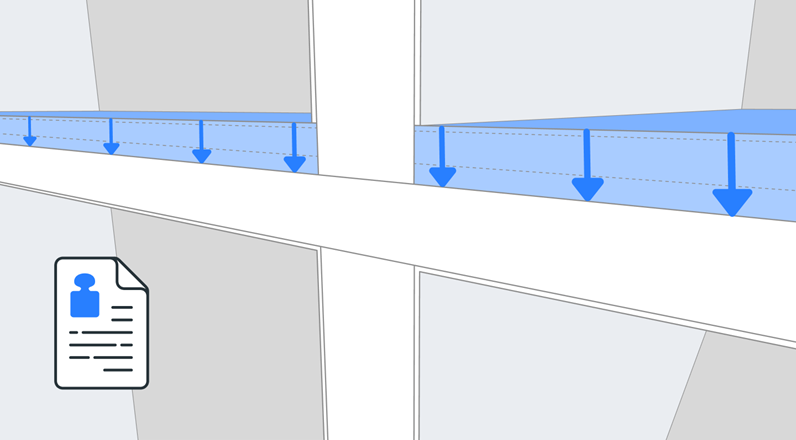

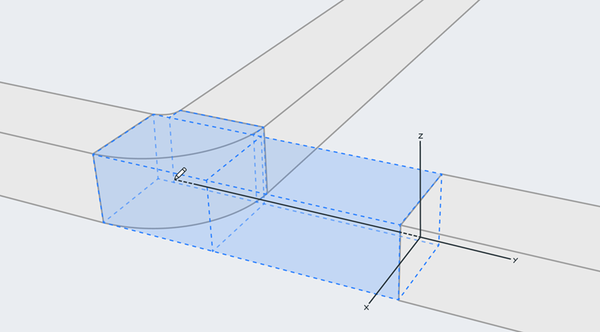

Archicad podporuje efektivní integrované postupy navrhování pro tři hlavní obory: architektura, statika a TZB. Pro oblast statiky přichází „dvacetsedmička“ se zjednodušeným zadáváním zatížení, automaticky generovaným zatížením z povrchových úprav (obr. 6) a možností ručních úprav prvků analytického modelu. Analytický model lze do aplikací určených pro statické analýzy a výpočty přenést jedním kliknutím, a to „na pozadí“, bez nutnosti přerušit práci. Dříve se jednalo o manuální činnost ukládání, nalezení uloženého souboru a následné odeslání konzultantovi. TZB modelář (obr. 7) byl přepracován po stránce rozhraní, způsobu modelování i technologie. Trasování je intuitivní – sérií kliknutí (jako při kreslení lomené čáry) je možno navrhnout vzduchotechnické rozvody, potrubí nebo nosníky kabelů. Redukce a napojení/odbočky jsou generovány automaticky. S trasami se pracuje jako s celky, ale upravovat lze i jejich jednotlivé segmenty nebo uzly.

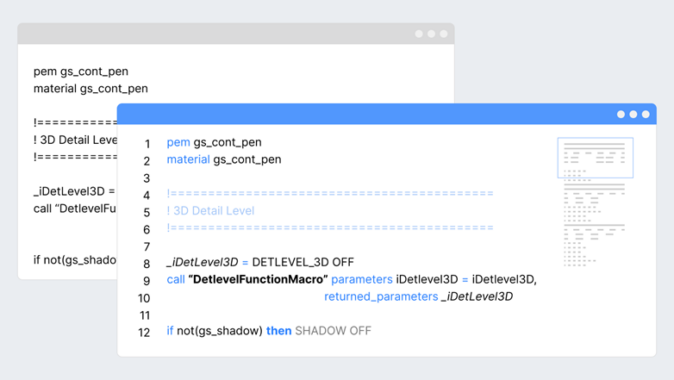

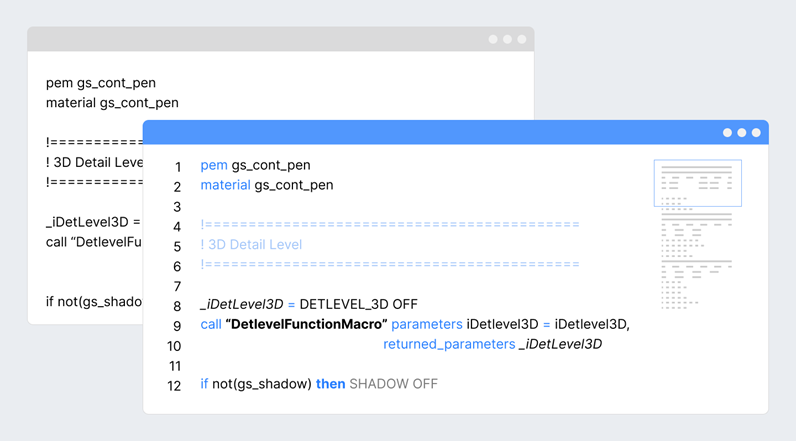

Specialisté na vytváření funkcí a knihovních prvků pro Archicad ocení moderní editor GDL, jenž obsahuje vylepšení, jako jsou číslování řádků pro snadnou identifikaci každého řádku kódu, zvýraznění syntaxe, které používá různé barvy ke zvýraznění prvků kódu, a minimapa na pravé straně, jež usnadňuje a zjednodušuje navigaci (obr. 8). Psaní kódu zrychluje automatické dokončování zadávaného textu. Nový GDL editor přichází s tmavým režimem.

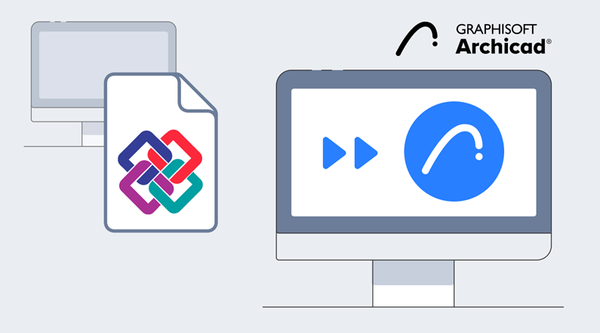

Open BIM, resp. „otevřenost“ a schopnost spolupracovat s ostatními architekty a projektanty používanými systémy, je pro Archicad zcela zásadní. Archicad je na cestě získat v roce 2023 certifikaci buildingSmart pro import architektonické reference IFC4 (IFC4 Architectural Reference Exchange pro import) (obr. 9). RFA rodiny je možné importovat přímo do Archicadu a používat je jako nativní objekty. Aktualizace tohoto nástroje v Archicadu 27 přináší podporu souborů Revitu 2024.


BIMx – interaktivní prohlížečka BIM projektů (nejen) na mobilních zařízeních
BIMx je specializovaný software, který slouží primárně k prohlížení archicadovských BIM modelů a výkresů, prezentacím či koordinaci projektu. Aktualiaze BIMxu, vydaná spolu s Archicadem 27, povyšuje aplikaci o další úroveň.

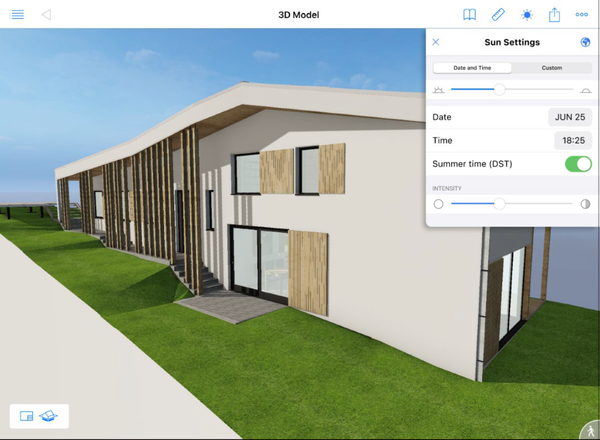

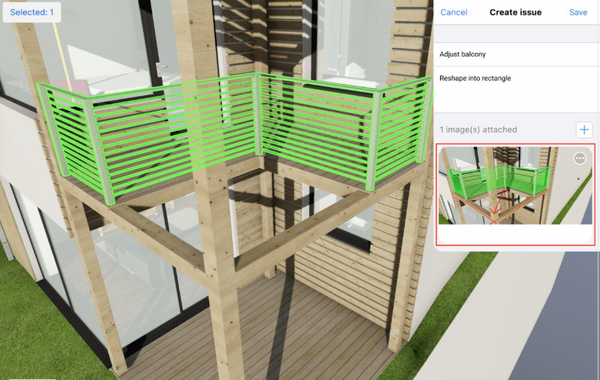

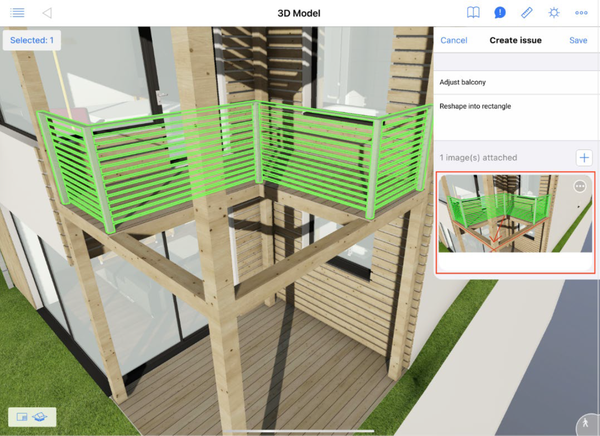

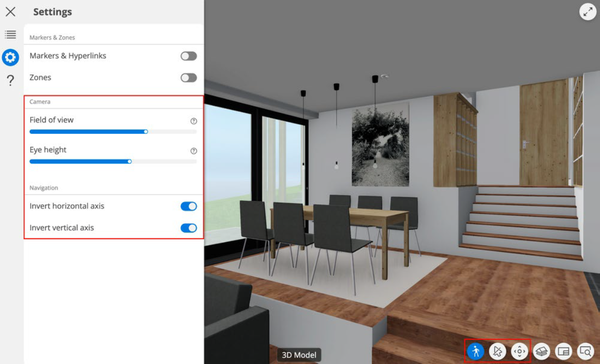

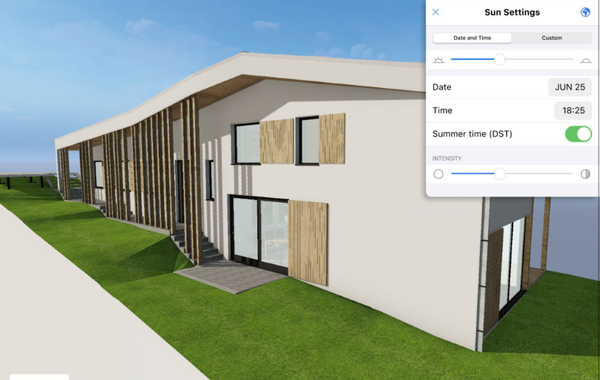

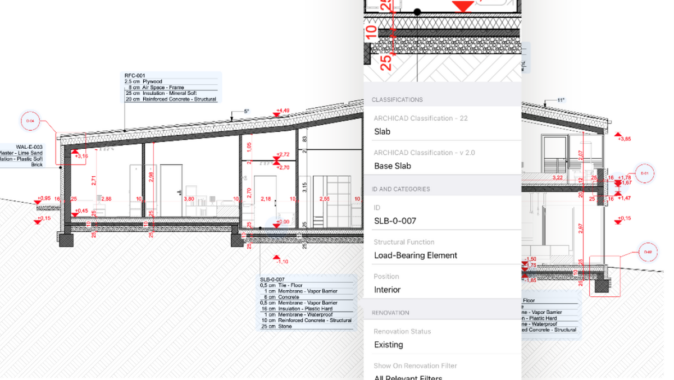

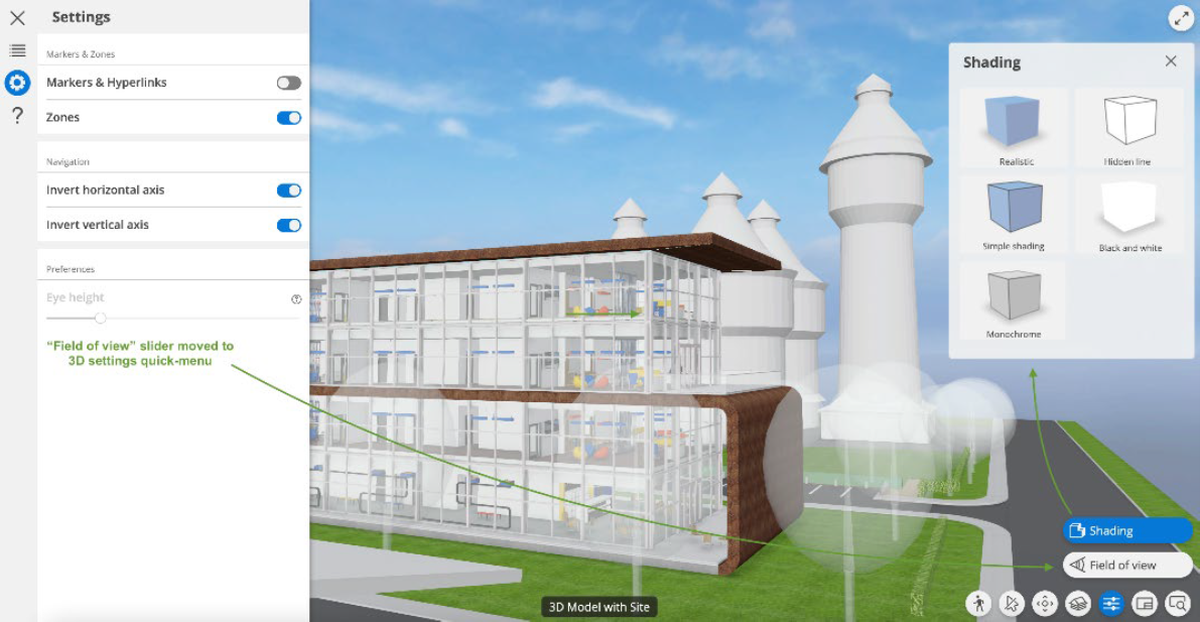

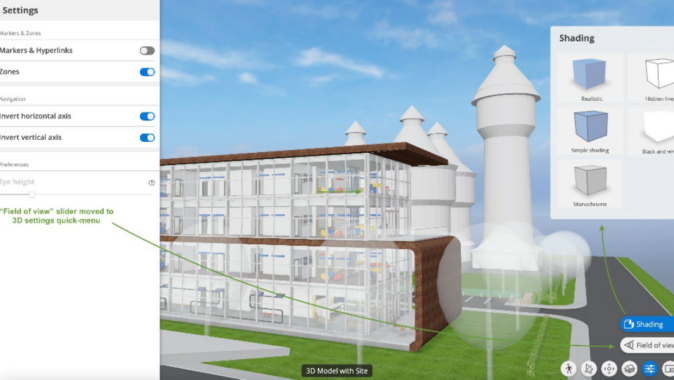

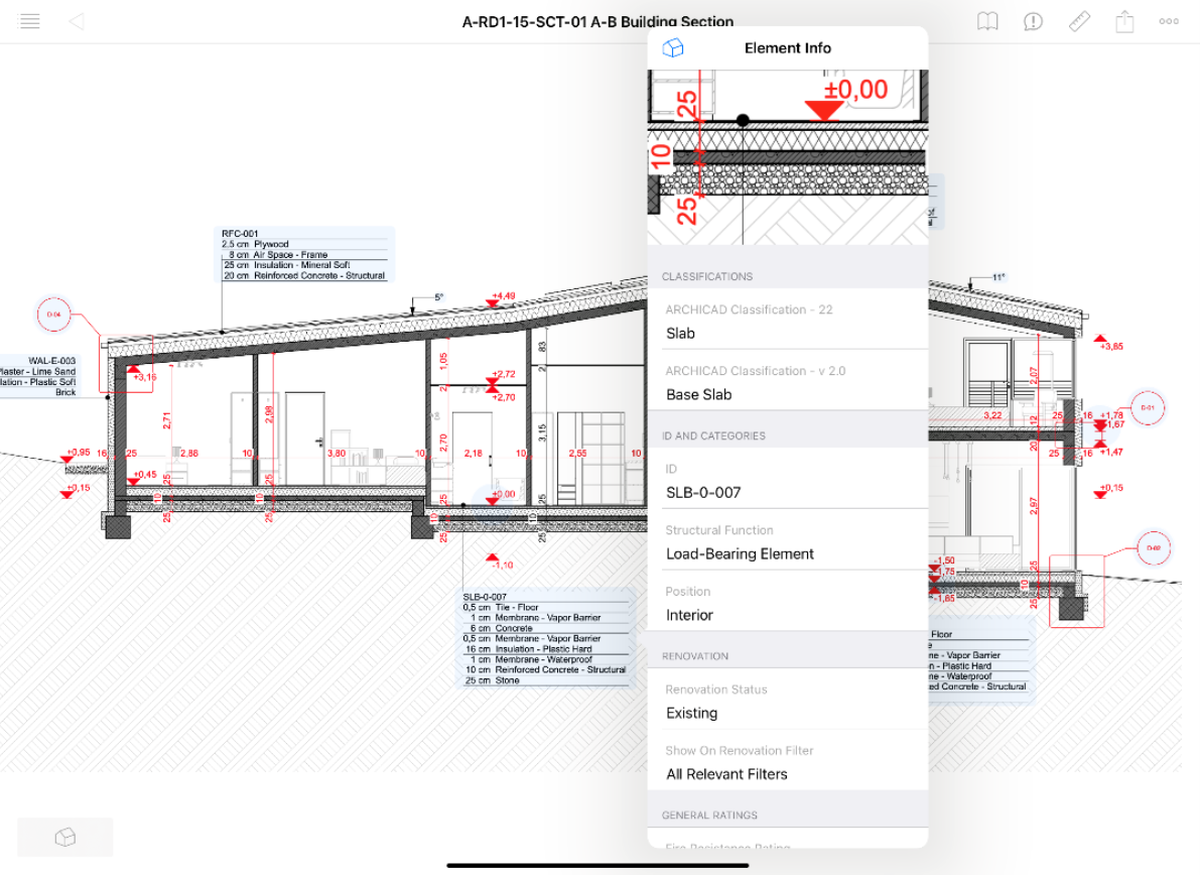

Všichni účastníci projektu mohou přiřazovat konkrétním prvkům modelu anotace, kterými předávají informaci o potřebných změnách. Tyto anotace lze následně přenášet například pomocí formátu BCF, který lze importovat do Správce anotací přímo v Archicadu. Vytvořený záznam odkazuje přímo na označený prvek s připojeným komentářem (obr. 10). Na mobilních zařízeních lze projekt zobrazovat s reálnými stíny, generovanými na základě data, času a umístění projektu. Nechybí ani nastavení intenzity slunečního záření a možnost plynulého posunu času v průběhu dne pomocí posuvníku (obr. 11). V případě, kdy jsou v projektu využity asociativní popisky, lze s nimi pracovat přímo ve výkresovém prostoru. Otevřením popisky získáme všechny informace o připojeném prvku bez nutnosti přechodu do 3D a zase zpět, přičemž otevření panelu vlastností je doprovázeno působivou animací (obr. 12). Nová generace BIMx umožňuje desktopovým i webovým verzím aplikace převrátit horizontální a vertikální osu pro pohodlnější ovládání u dotykových obrazovek (obr. 13). Už i desktopová verze BIMx je dostupná v Microsoft Store a Apple App Store. Tato migrace instalačního balíčku přináší své výhody. Možnost častějších aktualizací v řádech dnů, nikoliv měsíců. Přidávání nových funkcí v průběhu roku, nikoliv pouze ve čtvrtletním nebo ročním cyklu. Nespornou výhodou je také efektivní oprava případných chyb. Dále BIMx obsahuje možnosti změny jednotek pro účely měření, výběr stylu zobrazení stínování ve 3D, ale také plynulé nastavení zorného úhlu posuvníkem (obr. 14).
