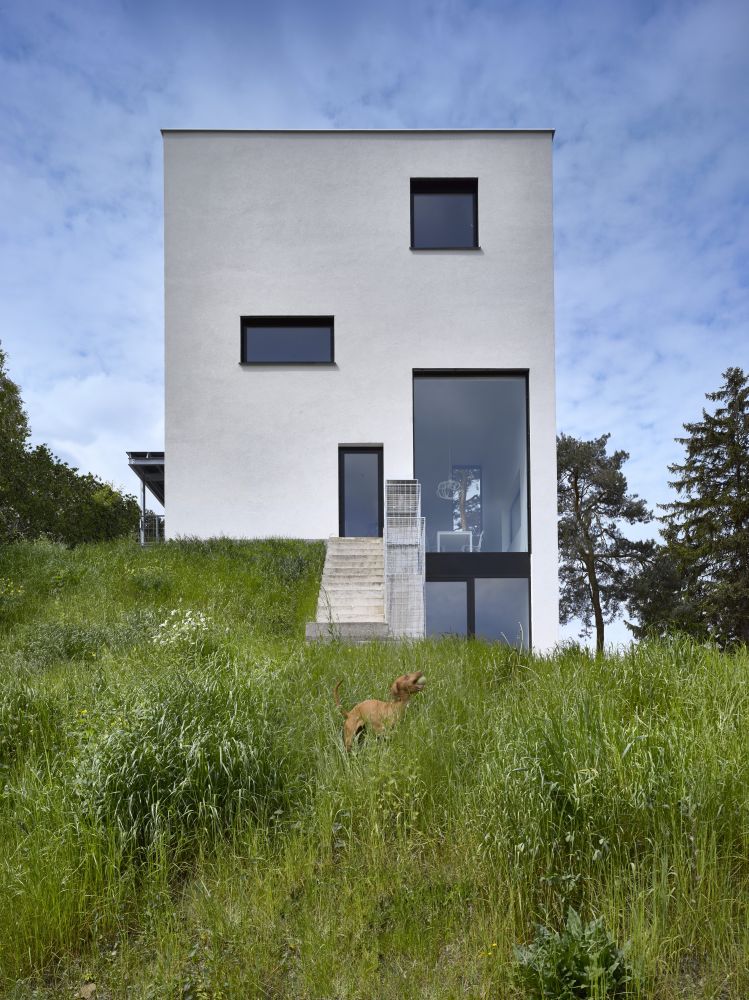

Cenu časopisu Stavitel získala v soutěži Pasivní dům roku
2017 vila ve Všenorech. Autoři jejího návrhu, Ján Stempel a Jan Jakub Tesař
vytvořili suverénní a jednoduchou stavbu, noblesní v materiálové čistotě,
elegantní v prosté formě a důmyslnou ve vnitřním uspořádání. Využili prudkého

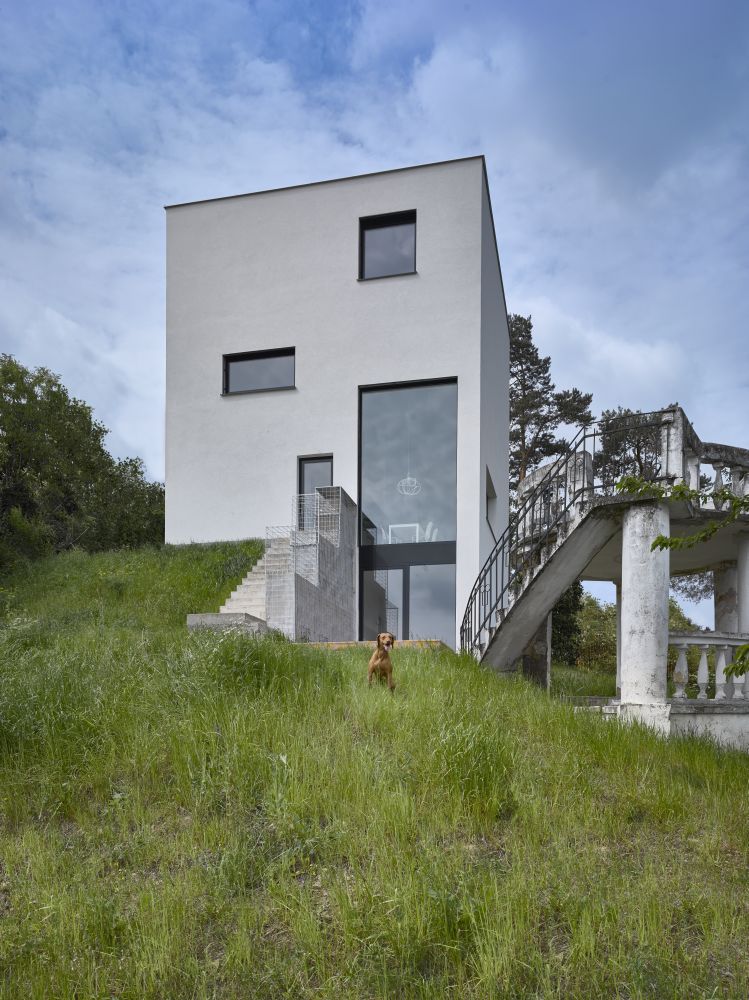

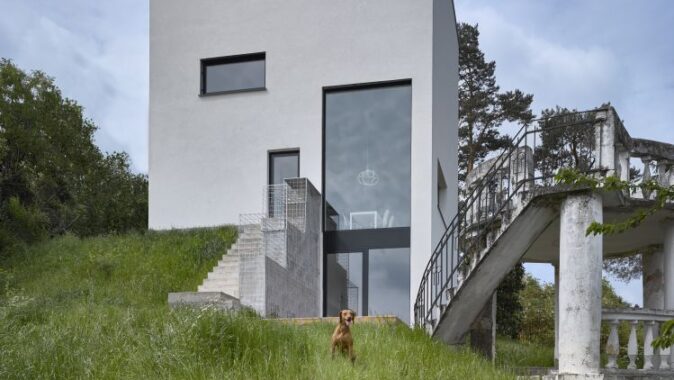

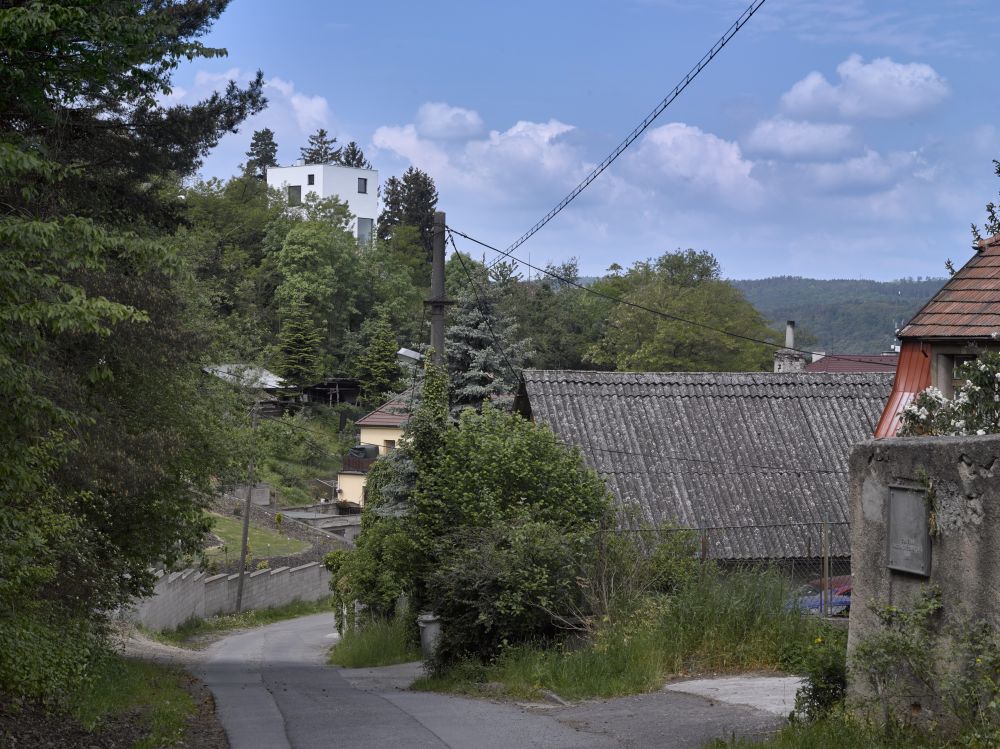

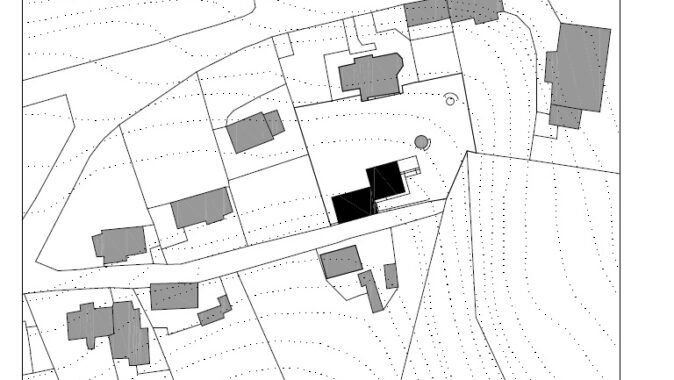

svahu a jedinečných výhledů do údolí Berounky. „Zahrada v historické části obce
okouzlila nás i majitele nejen krásnými výhledy, dramatickým terénem, ale i
pozůstatkem romantického altánu s točitým schodištěm. Ačkoli se nám všem jeho
forma líbila, představa o domě byla zcela v kontrastu: přísná pravoúhlá
geometrie, kterou podpoříme bílým provedením i v interiéru,“ uvádí architekt
Stempel. Příznivá cena pozemku byla vykoupena ztíženými podmínkami pro

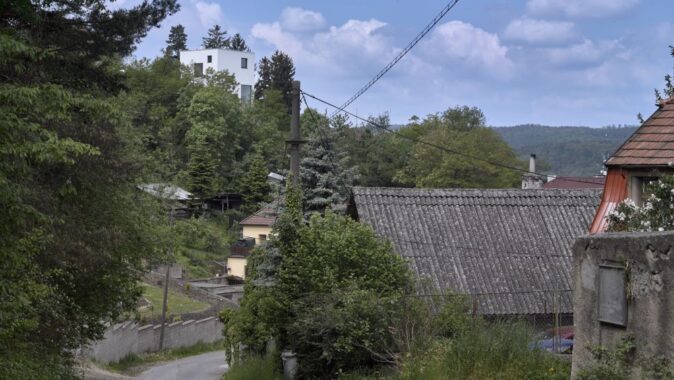

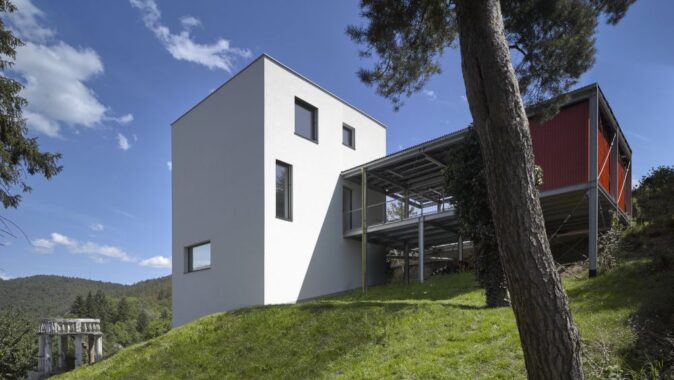

výstavbu. Proto se architekti rozhodli pro koncept věže, který měl
minimalizovat zastavěnou plochu, aby snížili náklady na zakládání a vyřešili
velké výškové rozdíly. Navíc výška stavby umožnila, že jižní slunce svítí do
interiéru přes schodišťový prostor a přitom zachovává výhledy mezi stromy do
údolí na východ. Díky kompaktnímu objemu stavby bylo možné docílit pasivního
standardu.

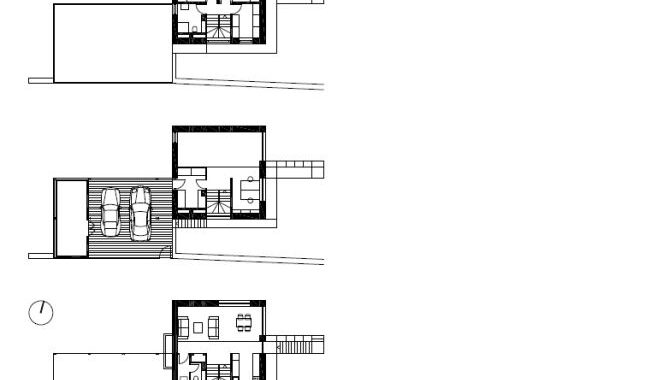

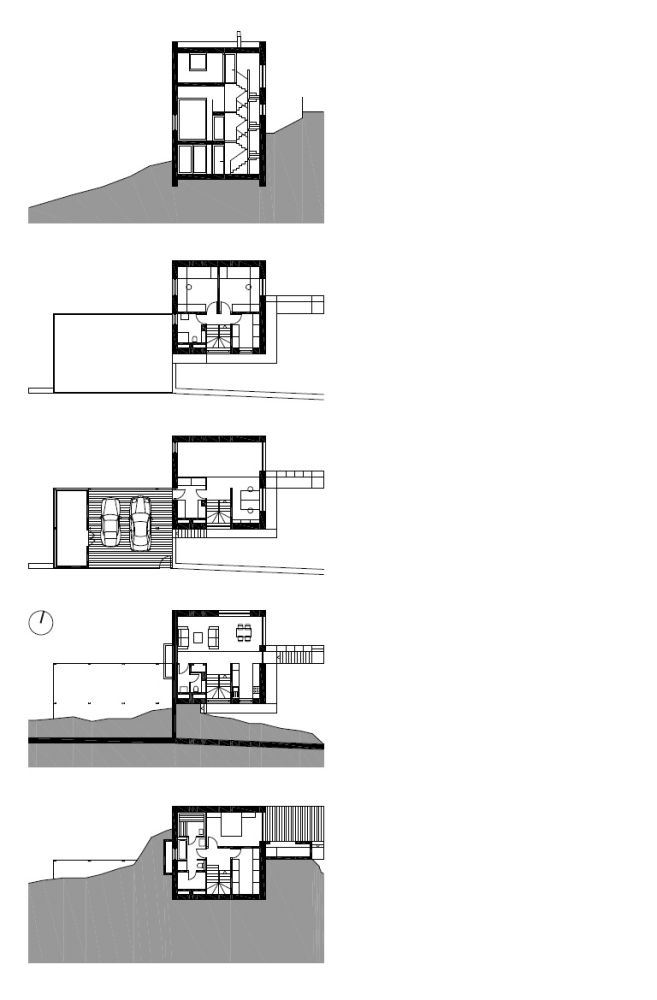

Dispoziční řešení a
interiéry

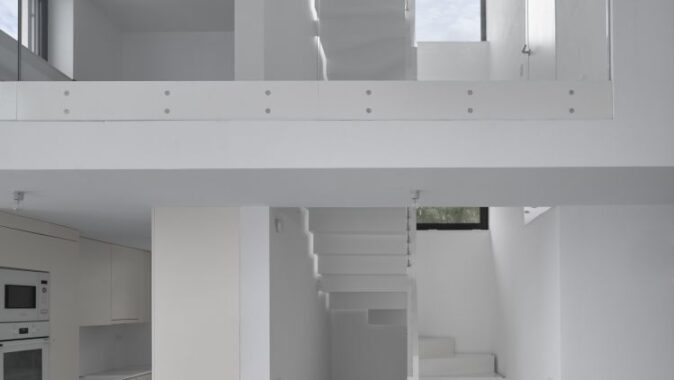

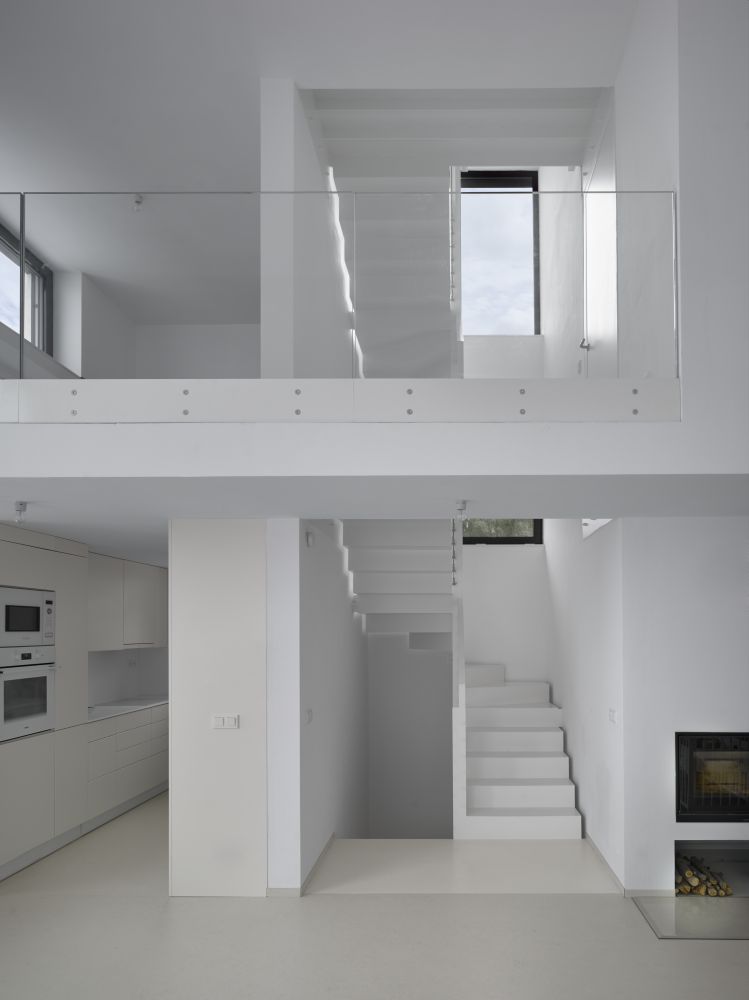

Z uliční úrovně se vchází přes ocelovou konstrukci krytého stání pro auta

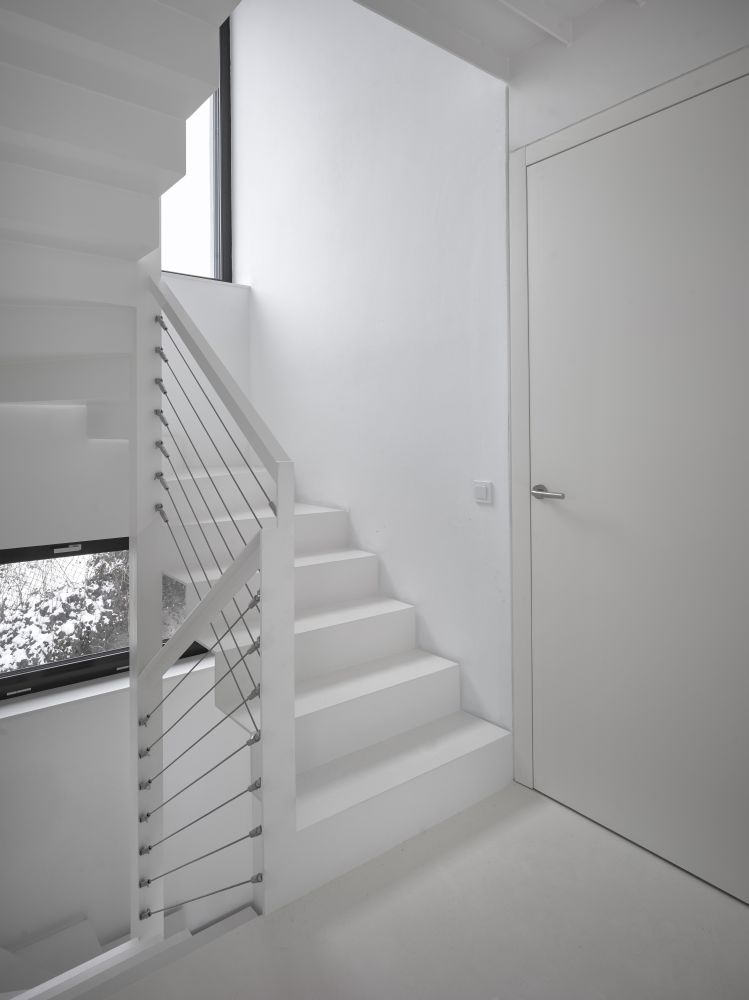

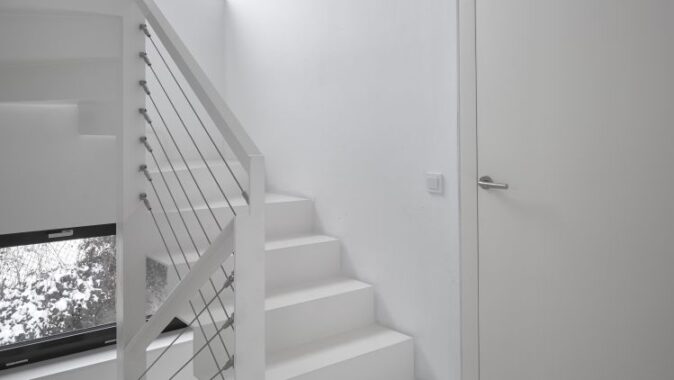

na galerii, kde je pracovní kout. Po subtilním ocelovém schodišti je možné
vystoupat k dětským pokojům nebo sejít do obytného patra s kuchyní. Obytný

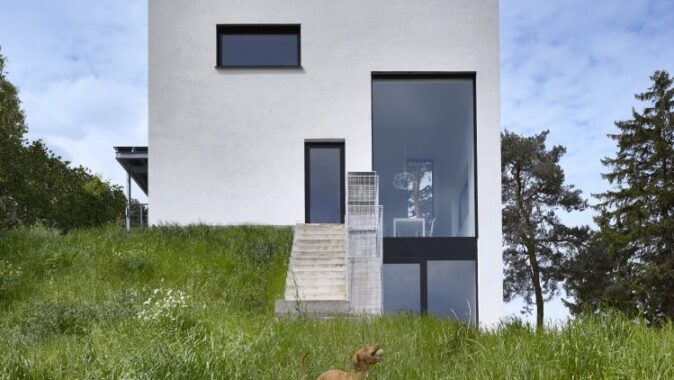

prostor je již napojený na zahradu a po venkovním schodišti se schází k terase.

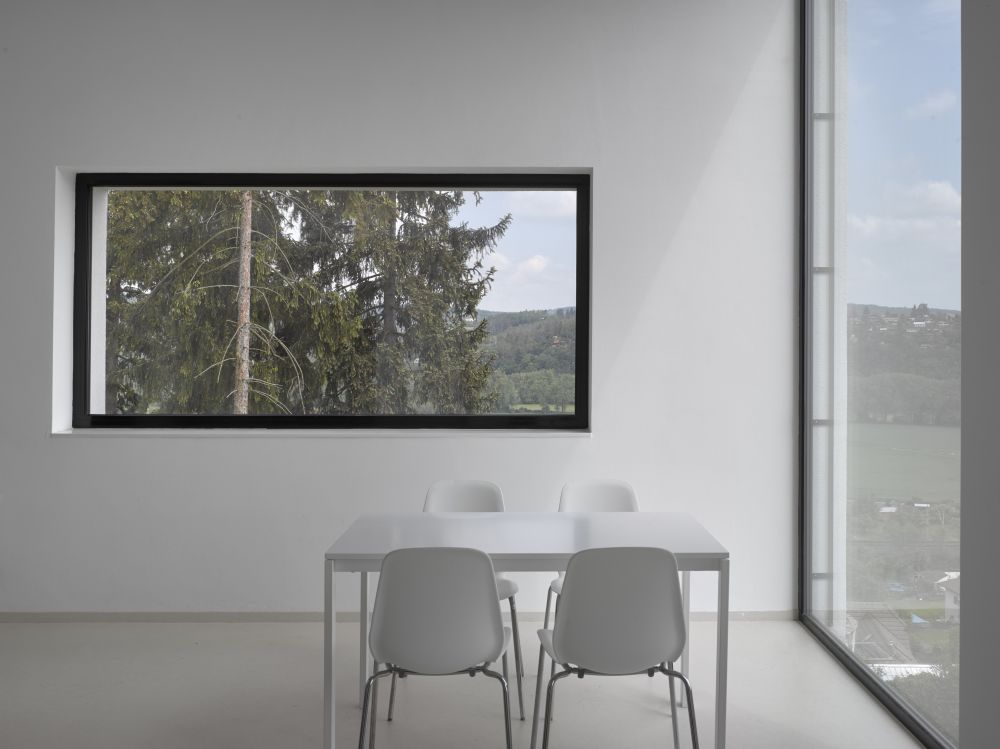

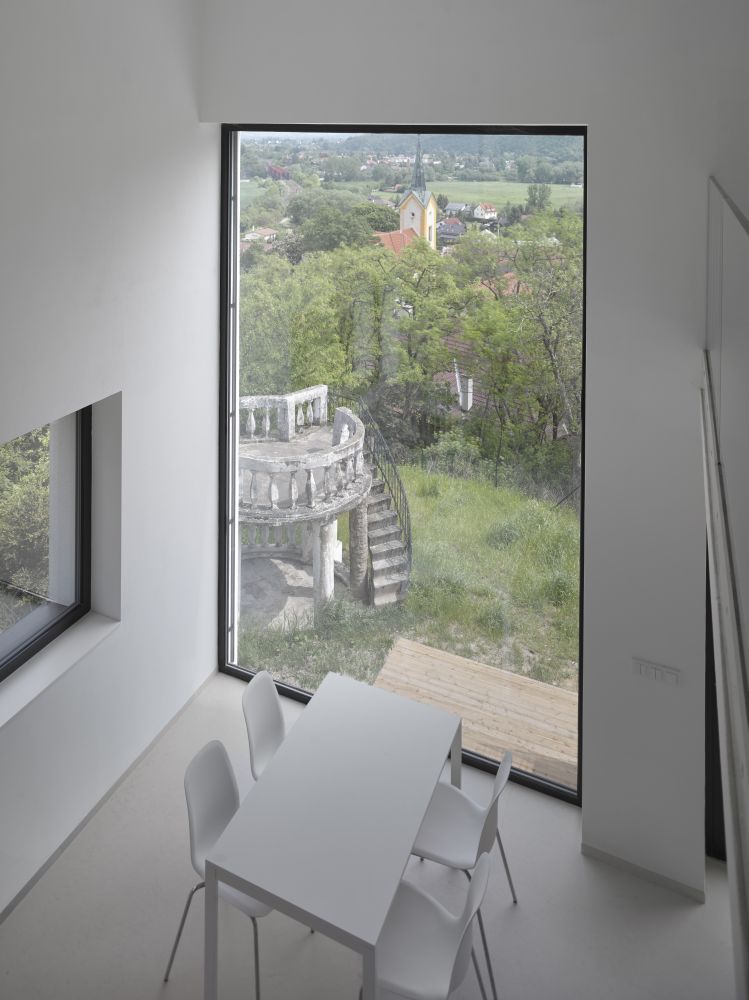

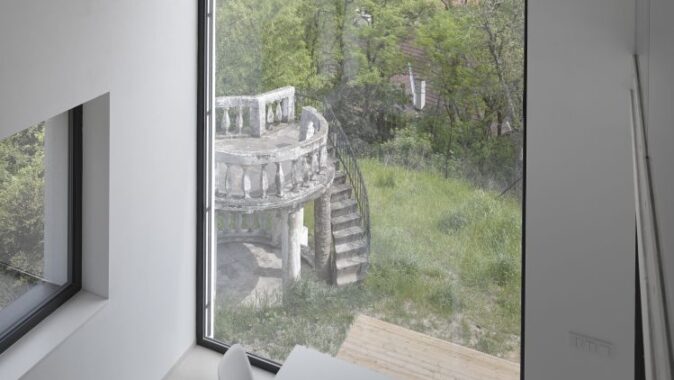

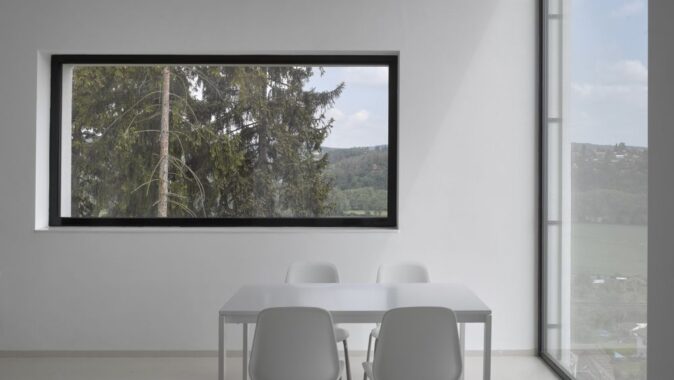

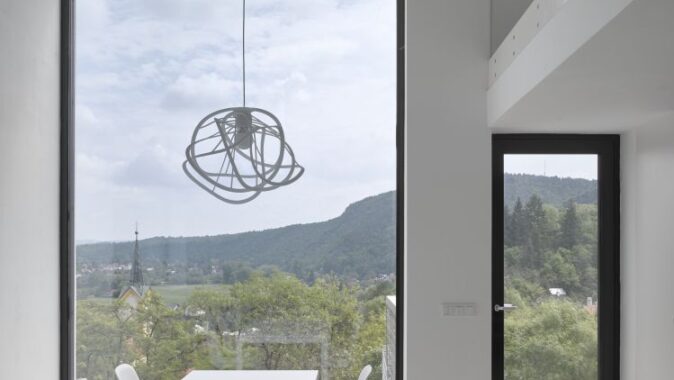

V nejnižším patře je ložnice se šatnou a zázemí domu. Černé rámy oken z
interiéru lemují pohledy na přírodu jako měnící se obrazy. Neutrální, čistý
bílý interiér jim nechává vyniknout, stejně jako sochařskému členění vnitřnímu
prostoru.
Úkoly pro architekty

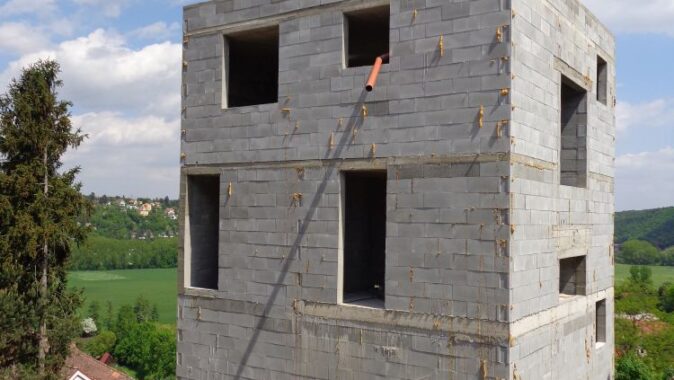

Dům má nosnou konstrukci z betonových tvárnic a železobetonových stropů. Na
fasádě je kontaktní zateplení s jemnozrnnou bílou omítkou a s hliníkovými okny.

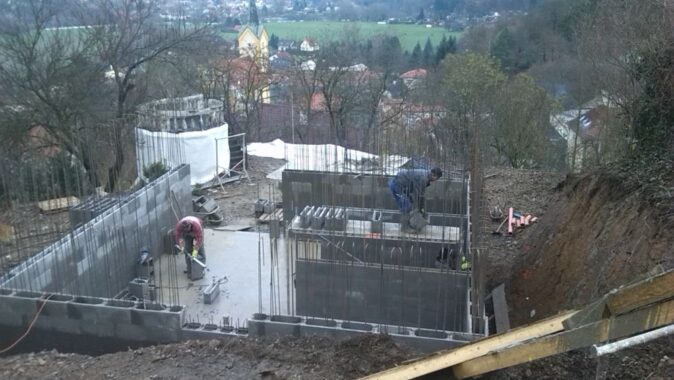

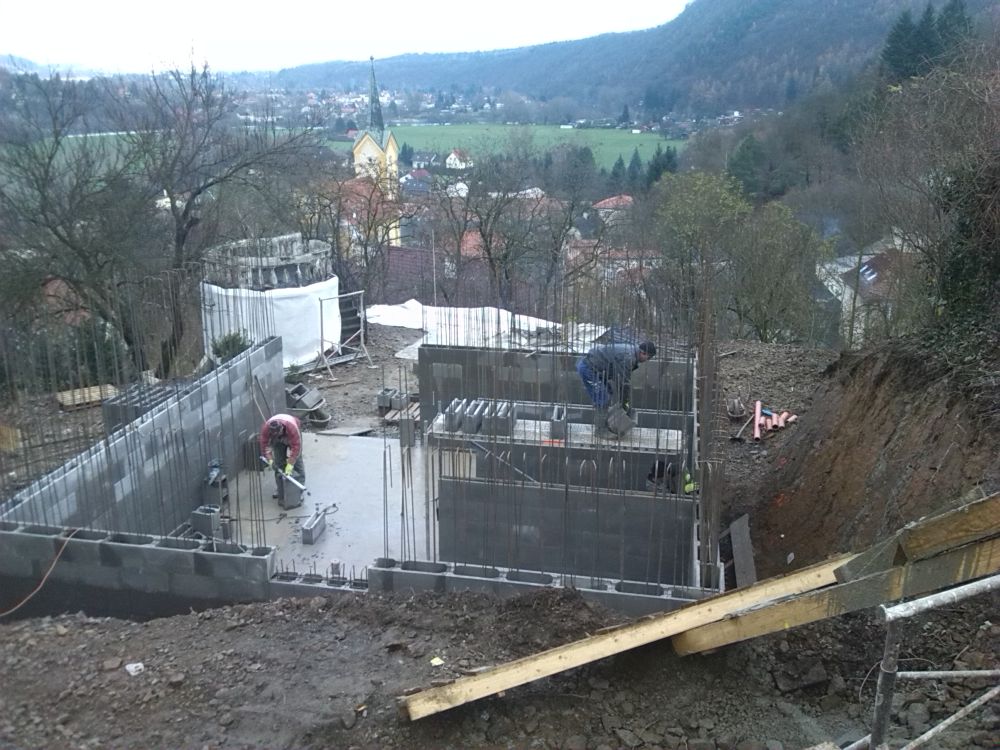

„K zemním pracím jsme přistupovali s velkým respektem, ale ve výsledku šly
nad očekávání hladce. Za 14 dní byly hotové výkopové práce včetně základových
pasů. Do karet hrálo příznivé položení desek břidlic, které vylučovalo sesuv.
Nebylo nutné žádné zajištění svahu pomocí sítí, které by realizaci značně prodražilo.
Na betonových pasech je železobetonová deska o tloušťce 150 mm, pod kterou je
podkladní vrstva betonu a 20 cm pěnoskla. Betonové stěny po obvodu doplňují dvě
nosné stěny schodiště, které fungují jako výstužná žebra směrem do svahu
zajišťující tuhost stavby. Betonové stropní desky mají tloušťku 200 mm. Vstupní

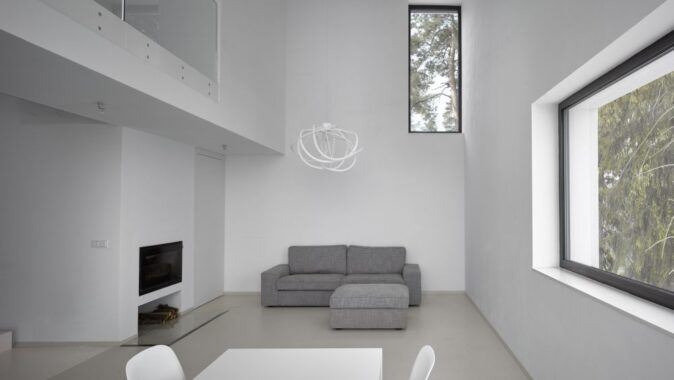

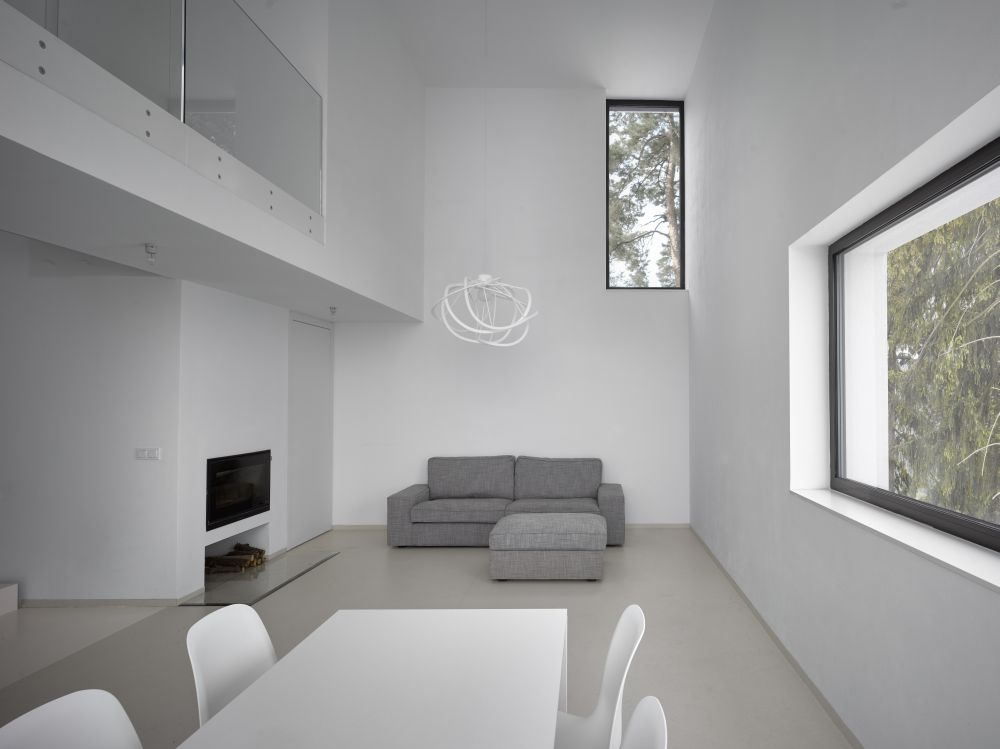

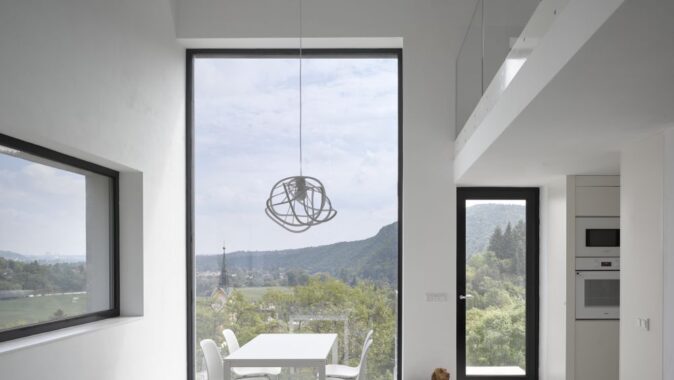

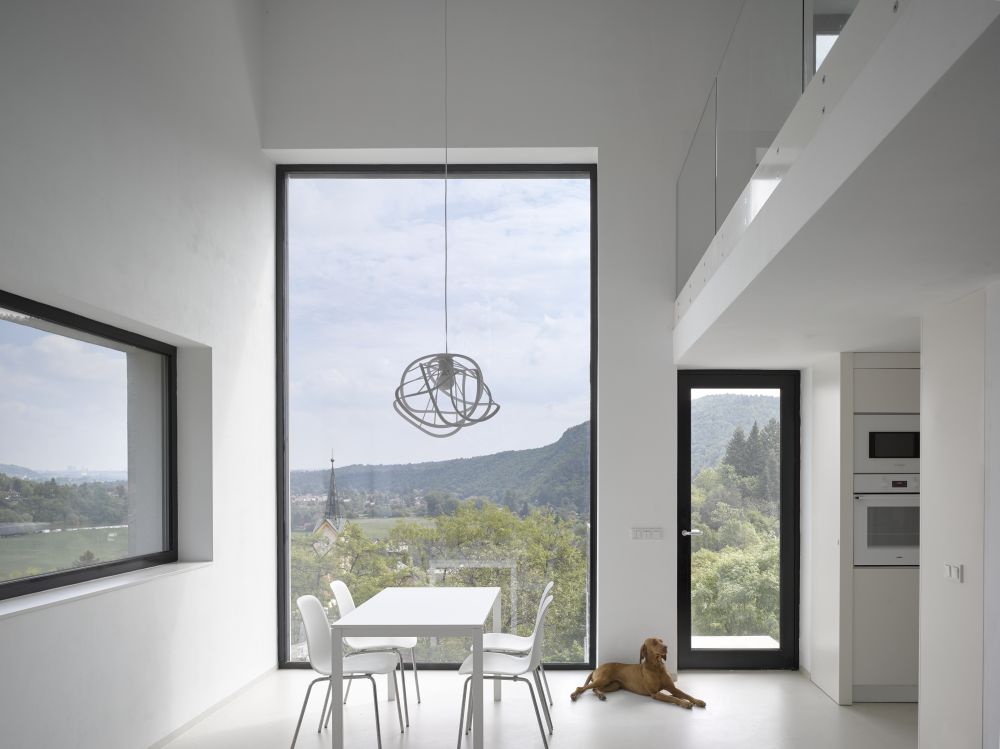

galerie je pouze přes půl patra a obývací prostor tak má strop přes dvě patra
se světlou výškou 4,94 m. Ve skladbě podlah vedou veškeré instalace. V první
vrstvě polystyrenu jsou elektro rozvody společně se vzduchotechnikou, na ně je
položena systémová deska z polystyrenu s teplovodním vytápěním. Na teplovodním
vytápění je 5 cm vrstva betonové mazaniny.
Jako finální úprava bylo zvoleno marmoleum, kromě koupelen, kde je
použita keramická dlažba včetně stěn,“ upřesňuje Lenka Mlíkovská, která
navrhovala technické instalace v domě, celou stavbu řídila jako technický dozor
a koordinátor, ale hlavně je samotnou majitelkou domu.
Okna jsou předsazená hliníková s tepelně izolačním trojsklem. Na fasádu je
použit grafitový polystyren tl. 280 cm, na kterém je nataženo lepidlo s
tenkovrstvou minerální omítkou. Střecha je plochá s asfaltovou hydroizolací,
pod kterou je 280 – 480 mm polystyrenu ve spádových klínech. Střešní vpusť je
umístěna v jednom z rohů střechy a centrální šachtou je dešťová voda svedena do

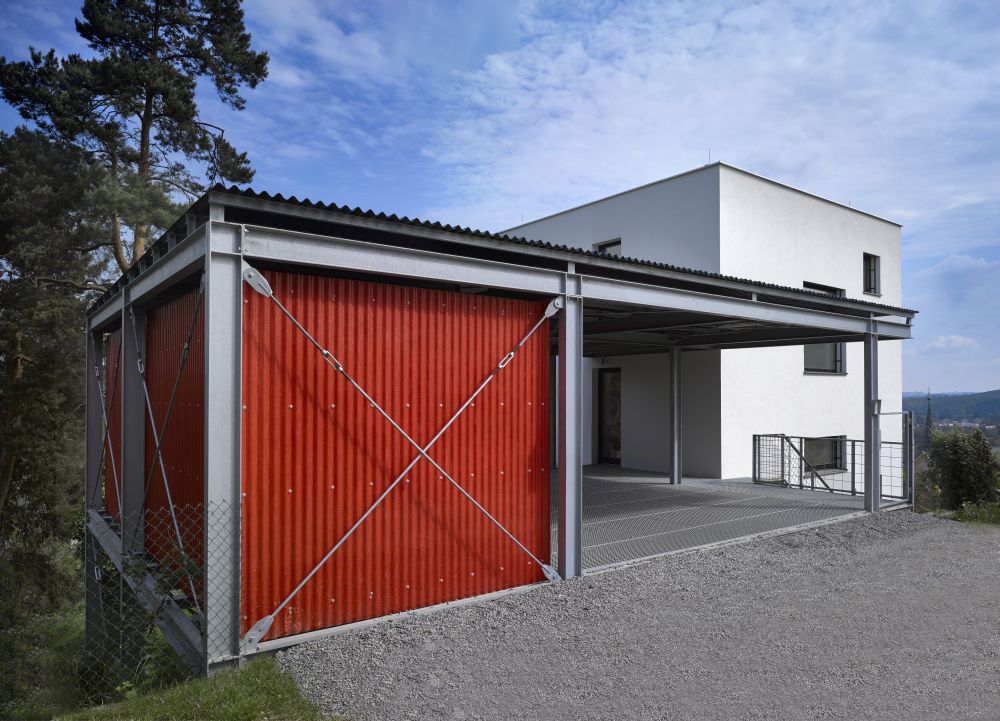

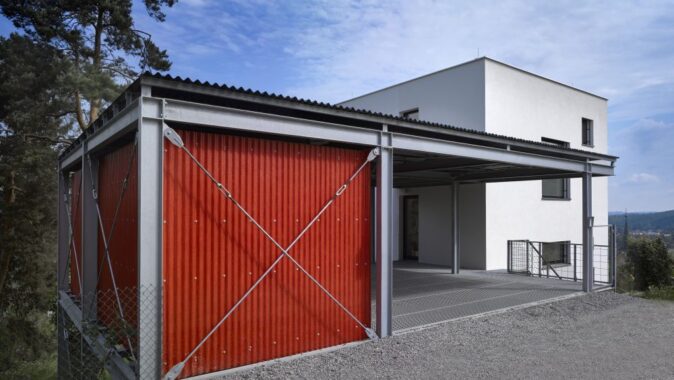

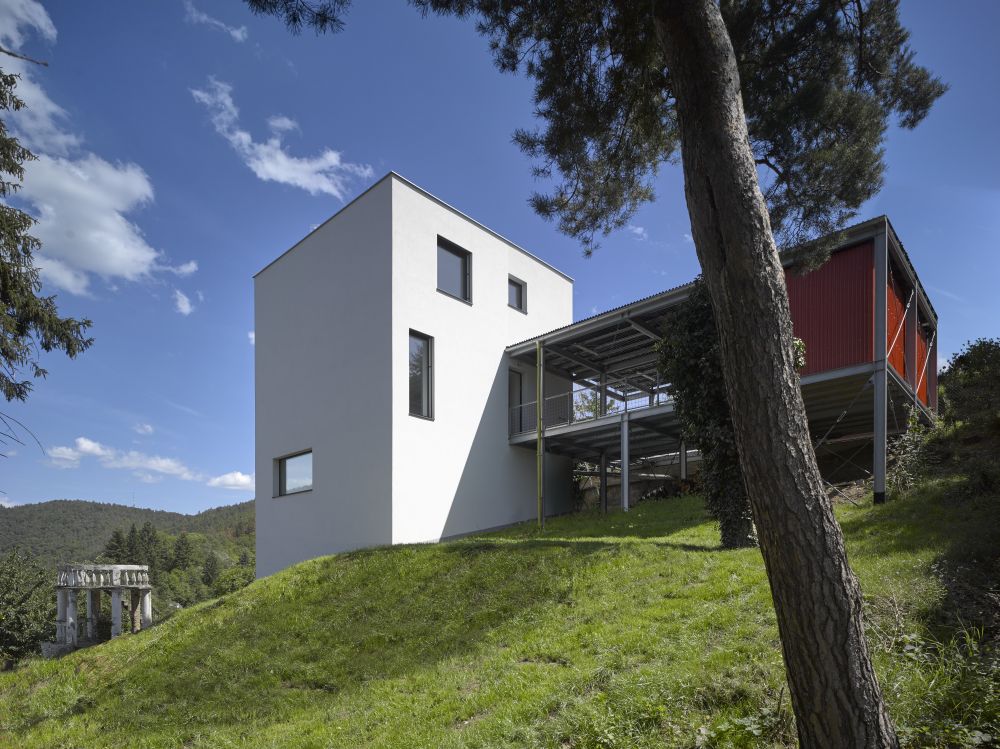

retenční jímky. Parkovací stání a příchod k domu byly řešeny pomocí ocelové
konstrukce o hmotnosti 6,5 tun.
Technické vybavení
K návrhu byl přizván energetický specialista ze společnosti EnergySim, který
s projektanty ladil skladby konstrukcí a stavební detaily, topení a
vzduchotechniky. Jako zdroj vytápění slouží tepelné čerpadlo vzduch voda s
integrovaným zásobníkem na teplou vodu o objemu 280 l. Čerpadlo je napojeno na
podlahové vytápění. Pouze v koupelnách jsou přidané topné žebříky, které lze v
přechodných obdobích zapnout na topnou patronu.
Větrání zajišťuje podstropní větrací jednotka. Odtah je
řešen přes koupelny talířovými ventily, které jsou na zdi u centrální
šachty. Přívod vzduchu je veden ve
skladbě podlah a pod okny je zakončen větrací mřížkou.
Dvě patra ze čtyř jsou pod úrovní silnice, kde je
kanalizace. Bylo tedy nutné navrhnout přečerpávání splašků: z horní koupelny
jsou vedeny gravitačně, část kanalizace od domu do silnice vede však ve vzduchu
pod ocelovým přístřeškem. Bylo nutné ji zateplit a pro jistotu je v zimě
vytápěna odporovým drátem. Dešťové svody se shromažďují v retenční nádrži a
pomocí sacího čerpadla v technické místnosti je dešťová voda přivedena ke dvěma
zahradním kohoutům na fasádě.
Slovo investorky,
stavbyvedoucí a technického dozoru v jednom
Pozemek byl tak nádherný, že veškerá varování o jeho špatné orientaci a
složité morfologii jsem pouštěla jedním uchem dovnitř a druhým ven. Učaroval
nám nádherný výhled a trochu pragmaticky i blízkost rodičů. Manžel se vracel do
rodné vsi, takže nebyl problém nadchnout i jeho. Když jsme s architekty
odladili projekt, který všechny prvotní nejistoty o složitém pozemku odvál pryč
a naopak podtrhl jeho krásu, nastal pro mě čas mateřské dovolené a současně se
odstartovala stavba. Podařilo se vše skloubit tak, že jsem celou stavbu řídila
a nahradila tak generálního dodavatele. Dům byl pod mojí dokonalou kontrolou a
náklady na stavbu se díky tomu i zmenšily.

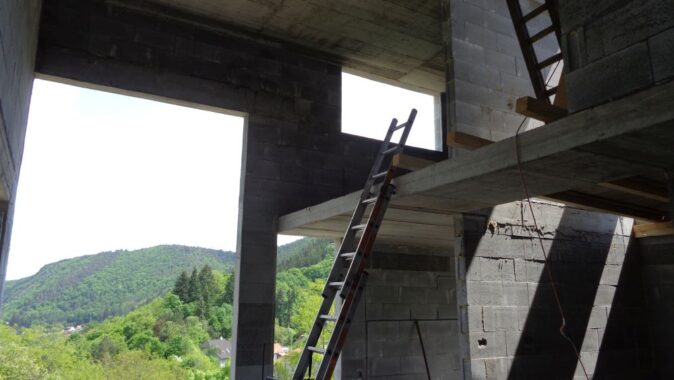

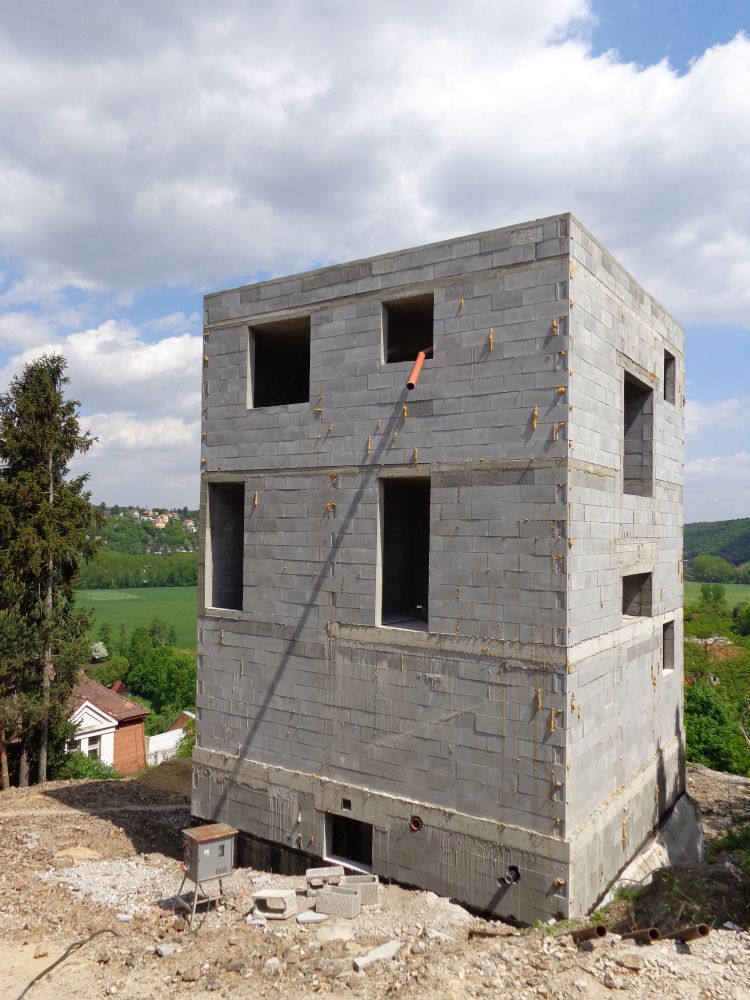

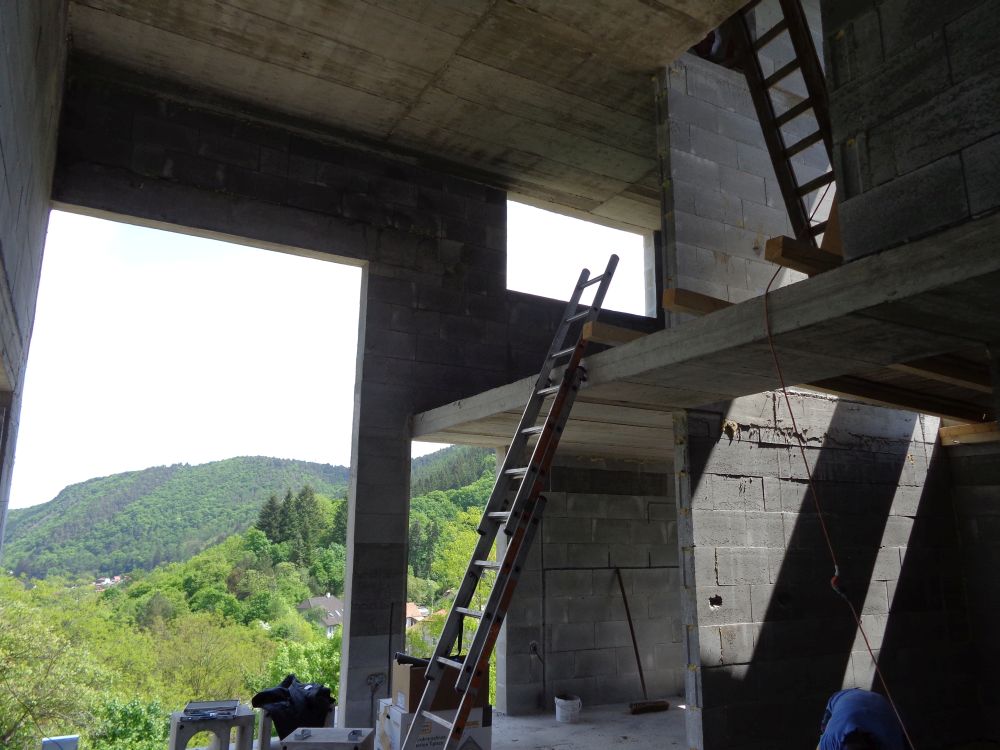

Velkým oříškem byl pohyb po hrubé stavbě. Jde vlastně o čtyřpatrový dům,
který ve fázi hrubé stavby neměl schodiště. Schodišťová šachta měla 12 m a
jednotlivá podlaží byla propojená jen dočasnými žebříky. Schodiště a jeho

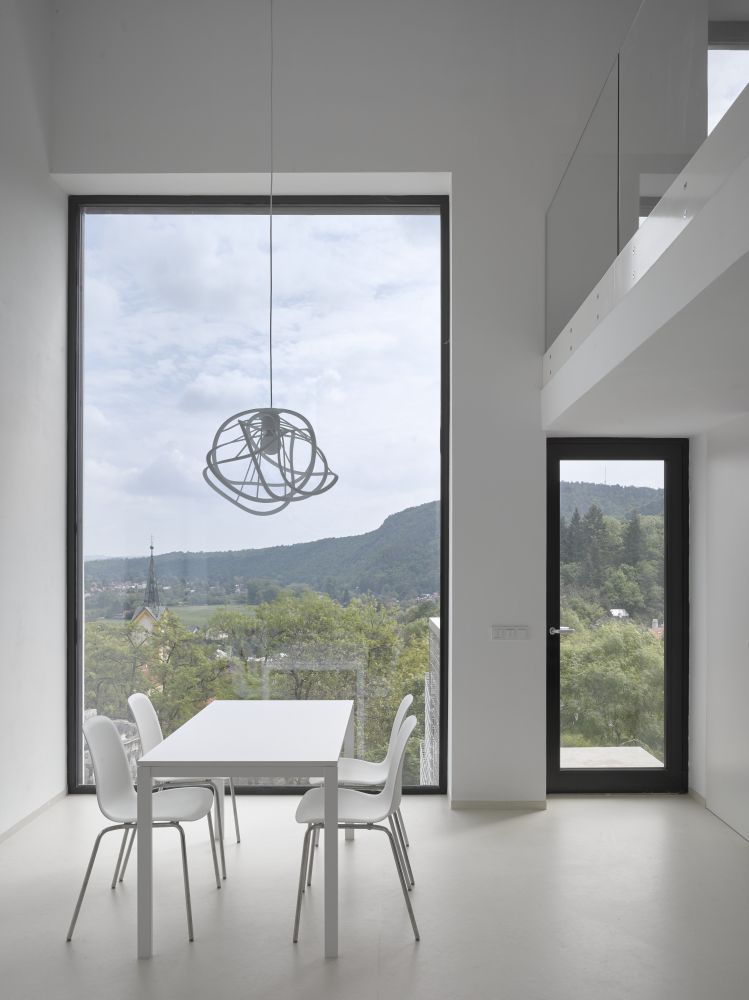

podesty byly součástí zámečnické dodávky. Náročnou operací byla také instalace
největšího okna. Orientováno je do zahrady, takže ho nebylo možné osadit ze
silnice. 400 kg těžké izolační trojsklo se osazovalo pomocí pásového Uplifteru.
Nyní, když je dokončen ocelový přístřešek, už by tato operace nebyla možná.
Hana Vinšová
Foto: Filip Šlapal
Architekt: Stempel & Tesar architekti – Ján Stempel, Jan
Jakub Tesař, Aleš Herold
Pozemek: 1152 m2
Zastavěná plocha: 64 m2
Užitná plocha: 164 m2
