Navarov – revitalizace zámeckého areálu
Zlatá Olešnice, Železný Brod
(4. 4. 2019) m3m - Martina Novotná a Michal Pokorný
Navarov – revitalizace zámeckého areálu
Naším úkolem bylo revitalizovat zámecký areál v pravé
podstatě toho slova, se všemi přidruženými hospodářskými funkcemi, a při tom
zachovat a podpořit vše cenné a autentické, co se dochovalo.
Chybělo málo a zámecký areál Navarov mohl být dalším
historickým místem, které bychom za pár let marně hledali na mapě. Posledních
sto let bylo s areálem zacházeno špatně až na hranici znehodnocení. Vlivem
mnoha adaptací, zanedbáním a četnými destrukcemi celých objektů bylo rozvržení
areálu nečitelné a na dochovaných budovách (zejména zámku) byly odstraněny
skoro všechny autentické prvky. Návrh měl umožnit areálu Navarovského zámku
plnohodnotný současný život, a navíc mu dát opět historickou tvář. Idea byla
prostá – barokní objekty si zaslouží
obnovit v historicky odpovídající podobě, nové architektonické vstupy nesmějí
rušit ani popisně kopírovat a torza kamenných budov musejí ukázat svou
sochařskou kvalitu.
Zámek Navarov s parkem jsou zapsány jako nemovitá kulturní památka.
Nachází se na samotě uprostřed lesů nad divokým údolím řeky Kamenice. Nejstarší
budovy jsou barokní ze 17. století.
Původní usedlost se skládala z mnoha objektů, obklopujících hospodářské
nádvoří. Doplněny byly romantickým parkem s altánem a zelinářskou zahradou. Po
sérii požárů a přestaveb ztratily budovy s výjimkou altánu i poslední zbytky
barokních fasád, řada objektů časem podlehla destrukci. Původní vzhled budov se

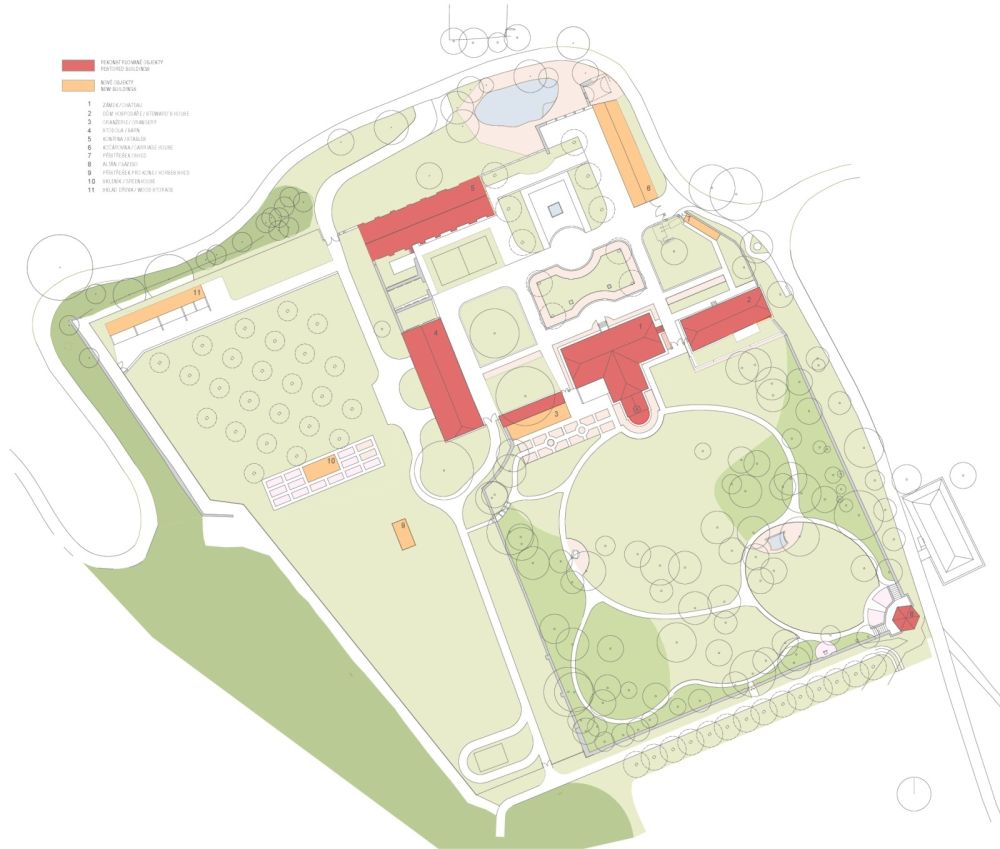

ukázal až na malé výjimky nedohledatelný. Náš návrh obnovil základní rozvržení
areálu ve čtyřech kvadrantech – zámecké nádvoří, romantický park, hospodářská
louka a sad se zelinářskou zahradou.

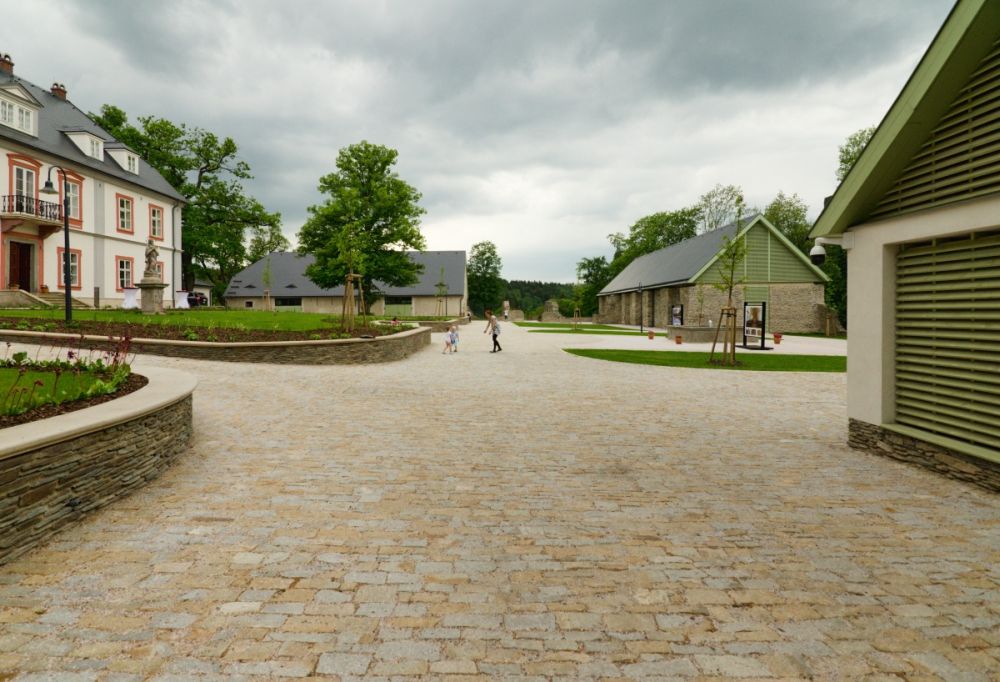

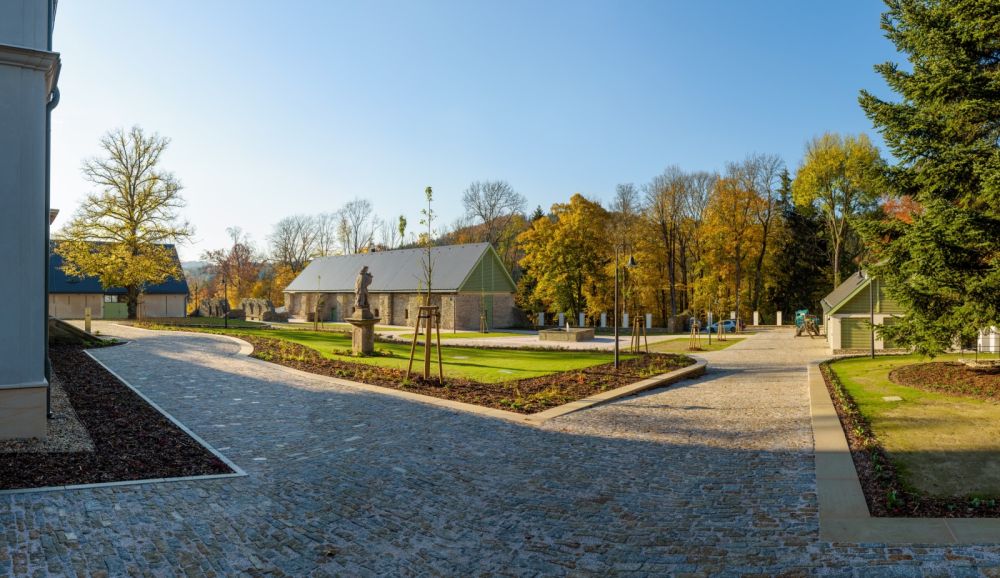

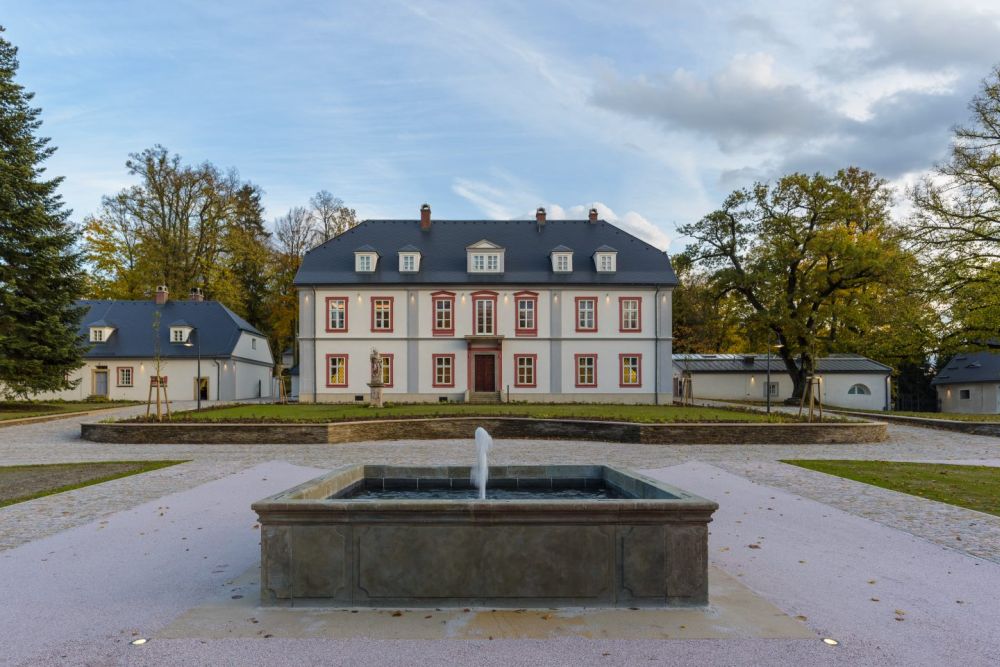

Zámecké nádvoří získalo pravidelnou osovou barokní
kompozici, jíž vládne zámek s odpovídající nově vytvořenou fasádou. Cezury po

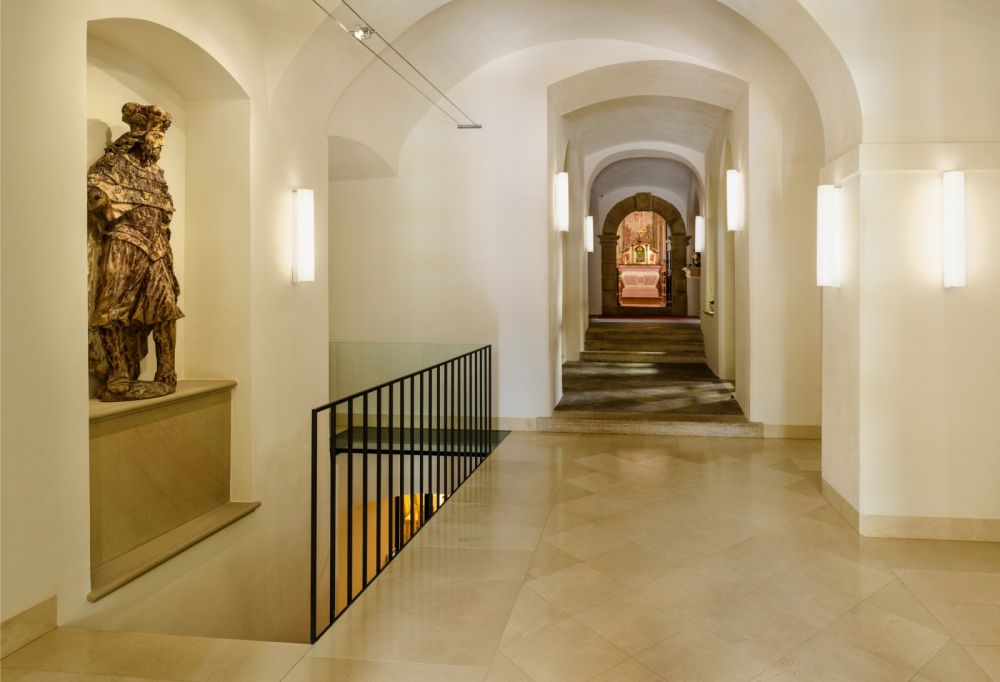

nedochovaných budovách zprostředkovávají průhledy do okolní krajiny. Zámek slouží jako byt majitele, zároveň ovšem
poskytuje zázemí správě lesního hospodářství a také může sloužit příležitostným

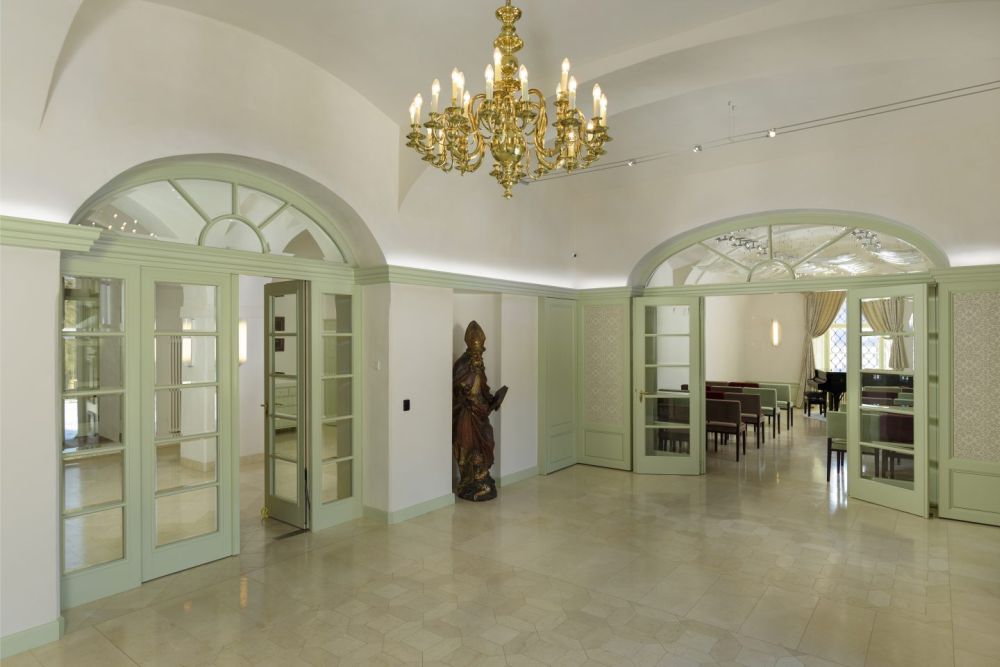

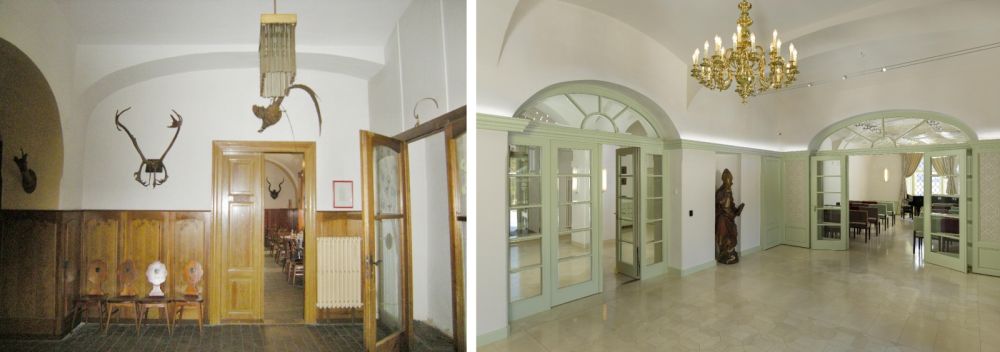

kulturním akcím. V přízemí se totiž nachází komorní koncertní sál s kvalitně

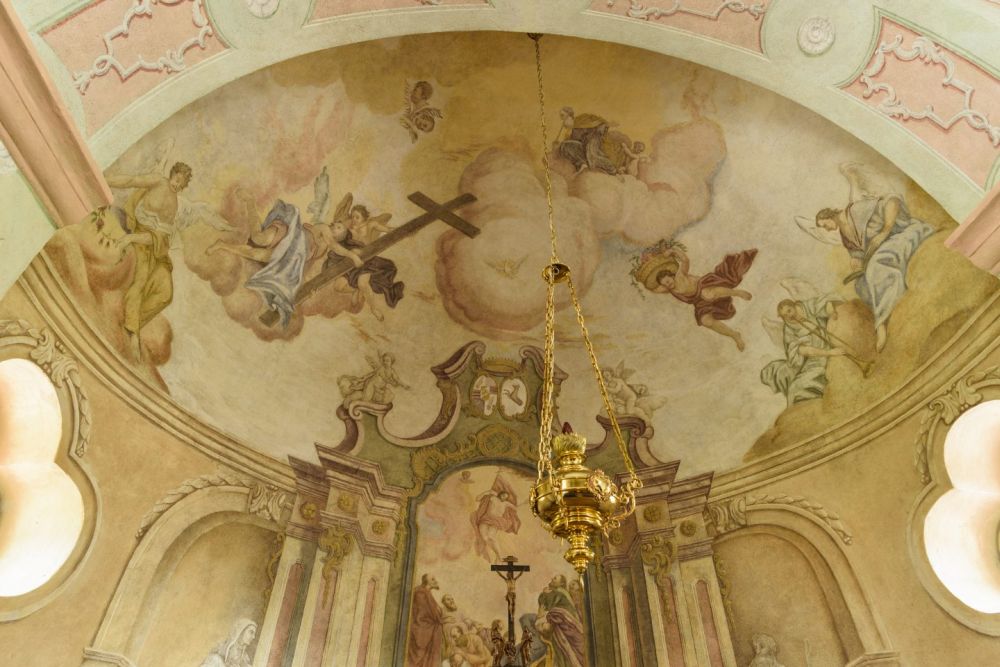

řešenou akustikou a v neposlední řadě pečlivě restaurátorsky obnovená kaple.
Kompozici hlavní budovy vůči nádvoří doplňují dům hospodáře (neboli byt správce)
a oranžerie s nově prosklenou částí. Stodola po obnově slouží jako komplexní

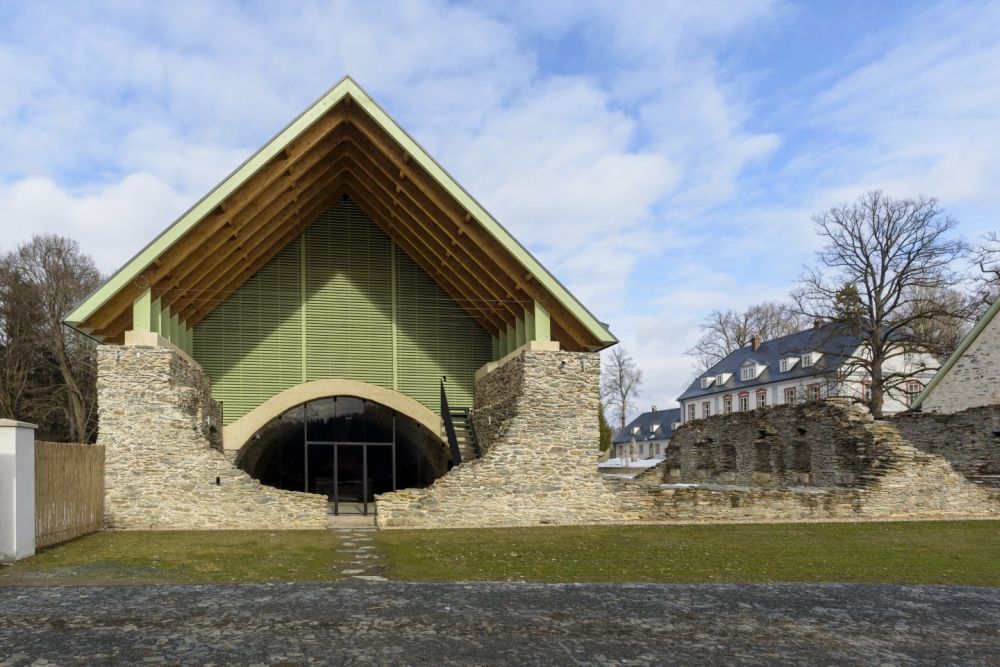

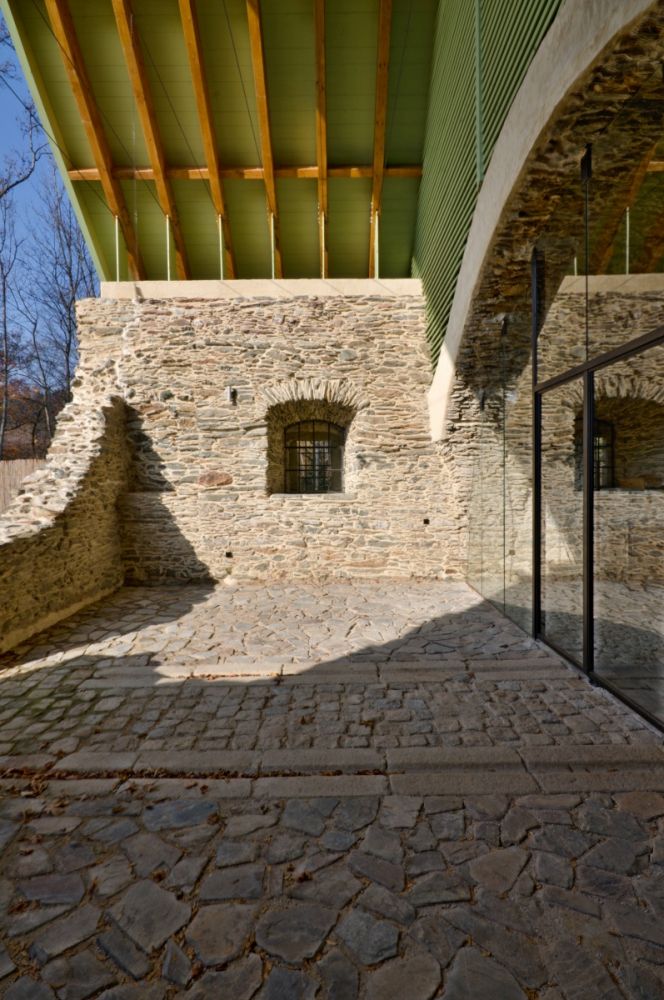

hospodářské zázemí. Konírna získala novou nápň jako prostor pro příležitostné

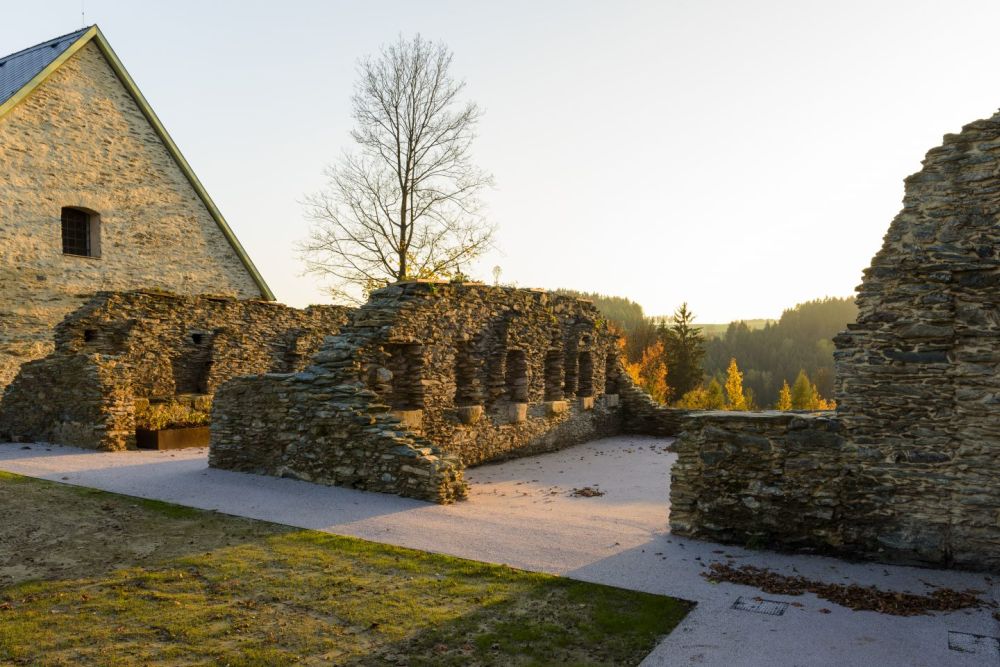

veřejné společenské akce. Její formu jsme ponechali v co nejtorzálnější podobě
– nechali jsme zaznít krásu monumentálního kamenného neomítnutého zdiva a
dlouhou vnitřní klenbu s dochovanou původní dlažbou. Konírnu jsme pouze
doplnili o nezbytné hygienické zázemí a novou sedlovou střechu. Kompozici

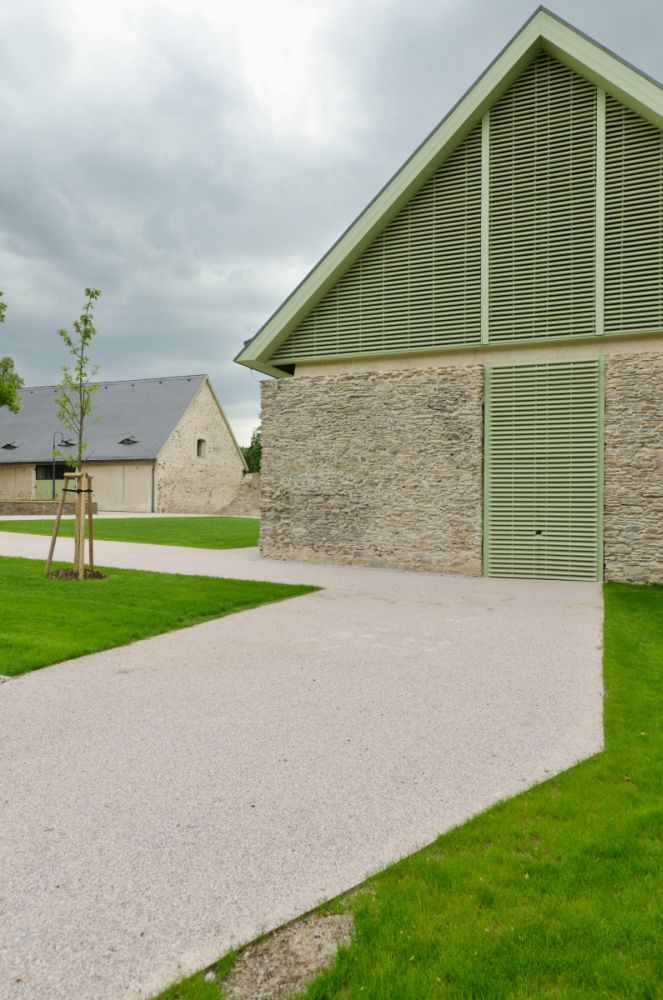

nádvoří jsme u hlavního vstupu uzavřeli novou budovou kočárovny s novodobým
abstraktním tvaroslovím, které ovšem vychází z formy klasických pilířových
kočároven..

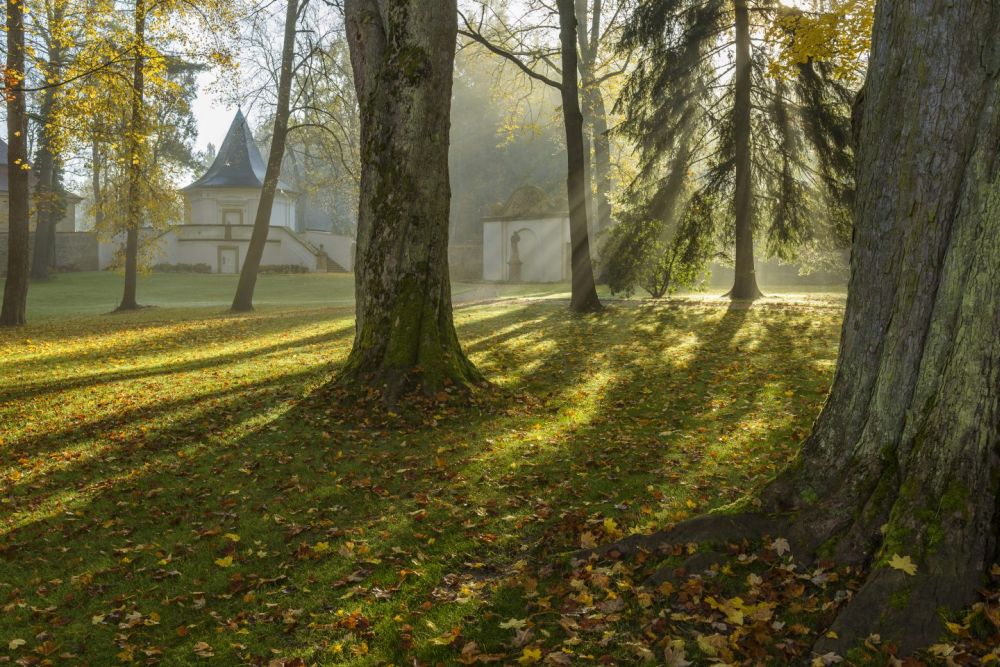

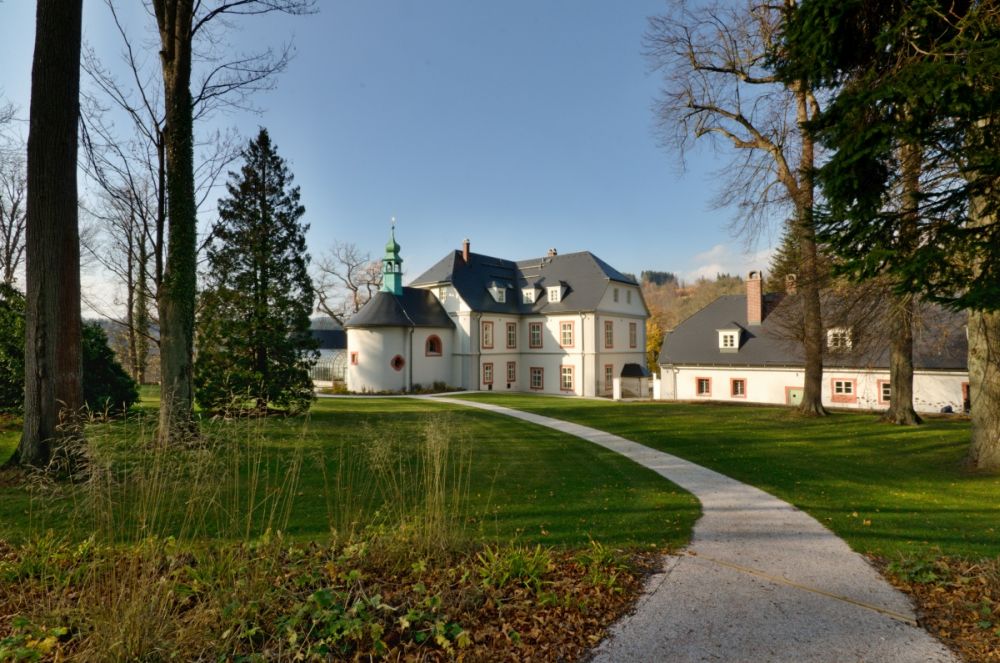

Romantický park s dominující budovou altánu tvoří intimní zónu za zámeckou zdí.
Hospodářská louka a obnovený sad se zelinářskou zahradou opět slouží k drobnému
zemědělství.

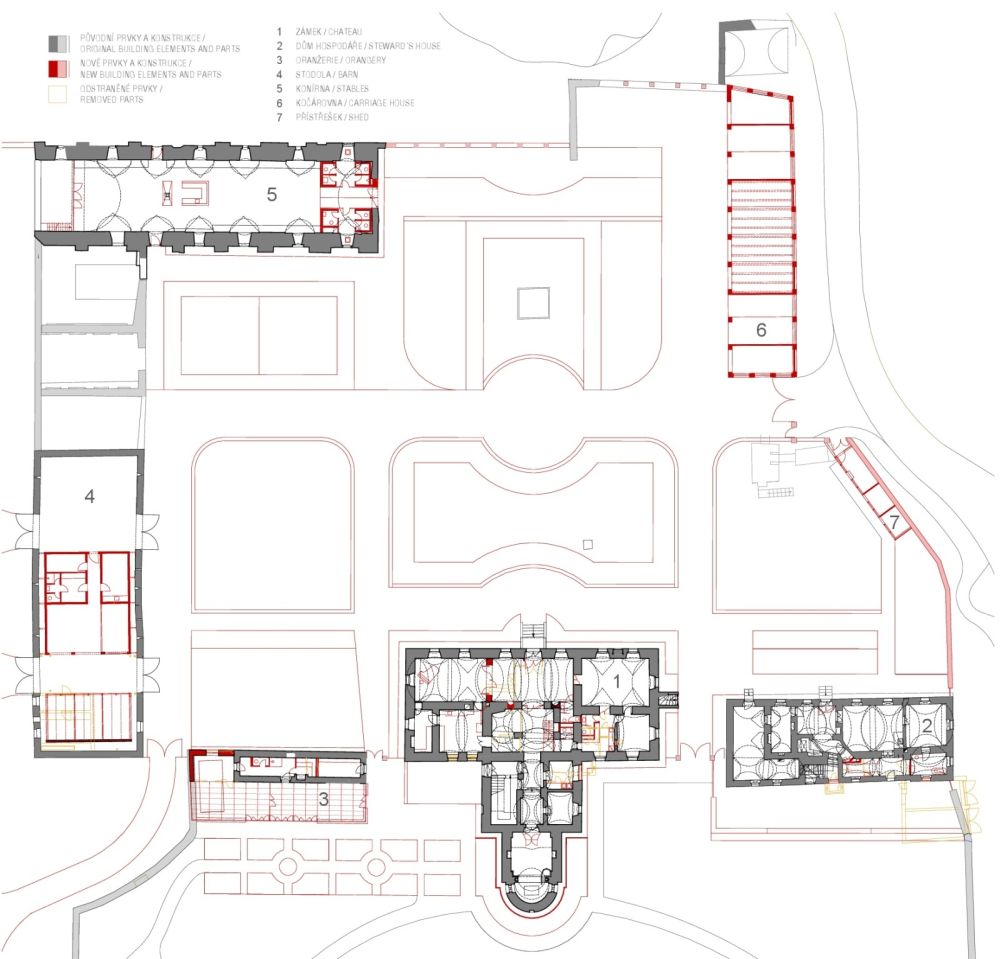

V rámci obnovy byly čtyři
budovy zcela zrekonstruovány, dvě rekonstruovány a podstatně dostavěny, a tři
objekty byly vystavěny nově. Celek opět
funguje jako hospodářské a reprezentativní těžiště lokality.
Technické informace
Areál je zásobován elektrickou energií z fotovoltaické elektrárny, kdy část nevyužité elektřiny se ukládá do
originálního bateriového úložiště. Úložiště navíc ve spolupráci s
dieselagregátem zásobuje elektřinou téměř vše v době výpadku veřejné sítě, či
optimalizuje celkový příkon elektřiny areálu.
Biologická čistírna odpadních vod pak upravuje vodu do kvality vhodné i
pro ryby v obnoveném rybníčku.
Nový systém vytápění areálu má zdroj v soustavě vrtů pro tepelné čerpadlo v
kombinaci s kotlem na dřevo. Použití vrtů je i pro chlazení podkroví zámku.
Kompletně nové jsou veškeré areálové rozvody.
Vybudována nová vrtaná studna pro pitnou vodu. Vybudován protlak pod
okresní komunikací pro odtok rybníčku.
Stavební práce
Zámek: Sanace velkého statického narušení zdiva a kleneb - ztužování zděných
konstrukcí, přezdění části kleneb. Krov a dřevěný strop nad 2. NP pochází z 19.
století, byla nutná výměna z důvodu kompletního narušení dřevomorkou. Sanace
zemní vlhkosti – odvětrávané skladby podlah, dvojitý systém drenáží.
Nový systém podlahového vytápění v kombinaci s tělesy a krby/kamny. Nové
vnitřní okenice jako tradiční ochana proti úniku tepla. Chlazení pomocí
stropních panelů v podkrovních apartmánech. Akustická opatření v sále a v
předsálí. Zcela nové střešní souvrství včetně nových vikýřů. Kompletně nově
vytvořená fasáda z trasvápenných a vápenných omítek. Repasování výplní otvorů.
Dům hospodáře: Úpravy analogické jako v zámku včetně nové fasády a střechy
s vikýři. Na rozdíl od zámku byl zachován původní krov.

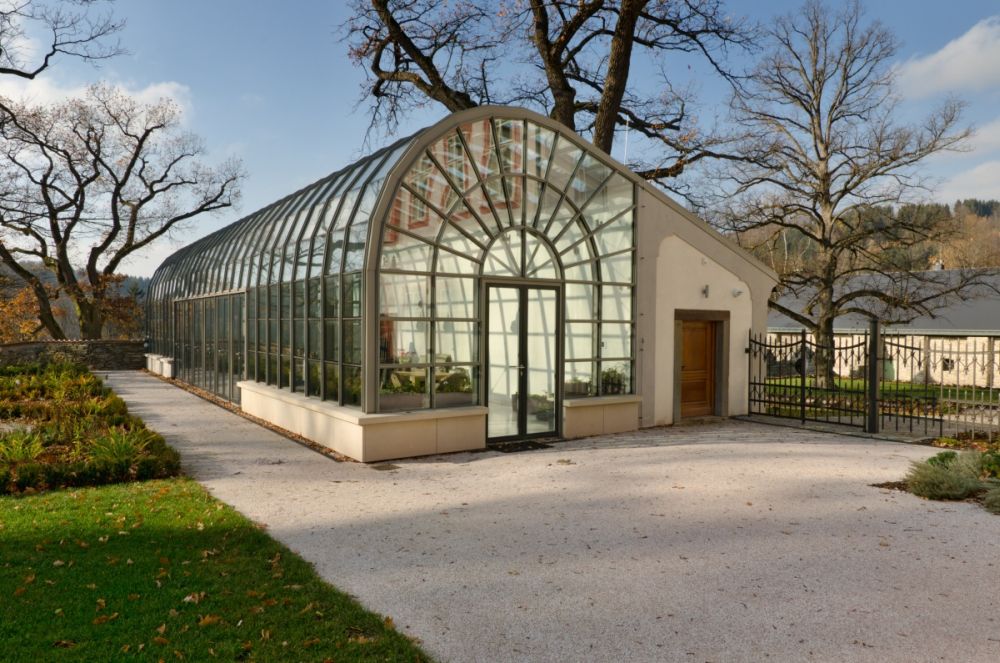

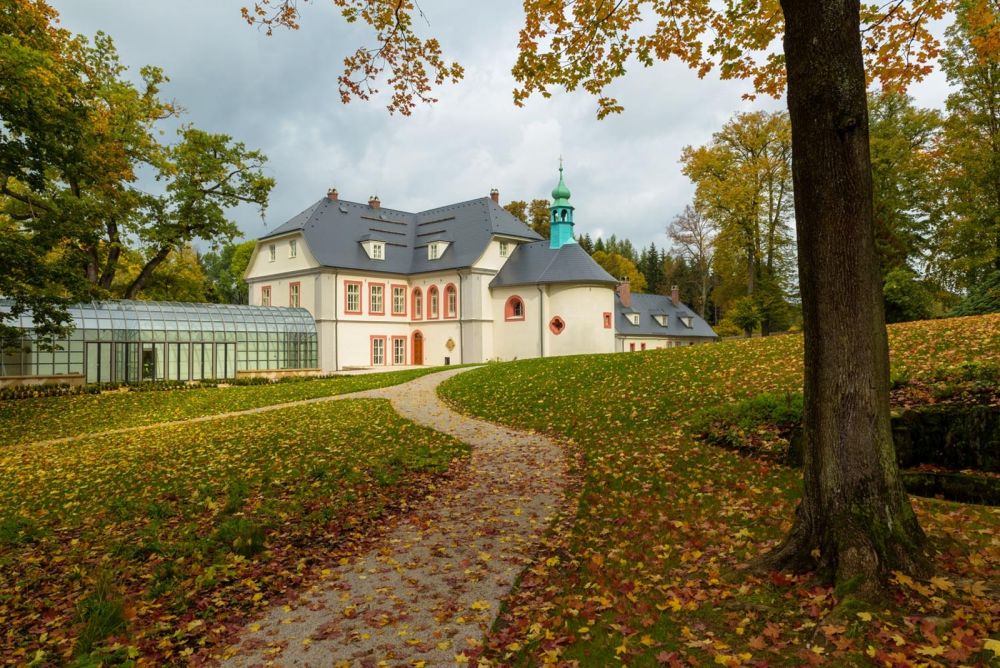

Oranžerie: Nová segmentová prosklená konstrukce přistavěná k dochované
zděné části. Vestavba bazénu včetně technologického zázemí. Nová fasáda a
střecha na dochované části.

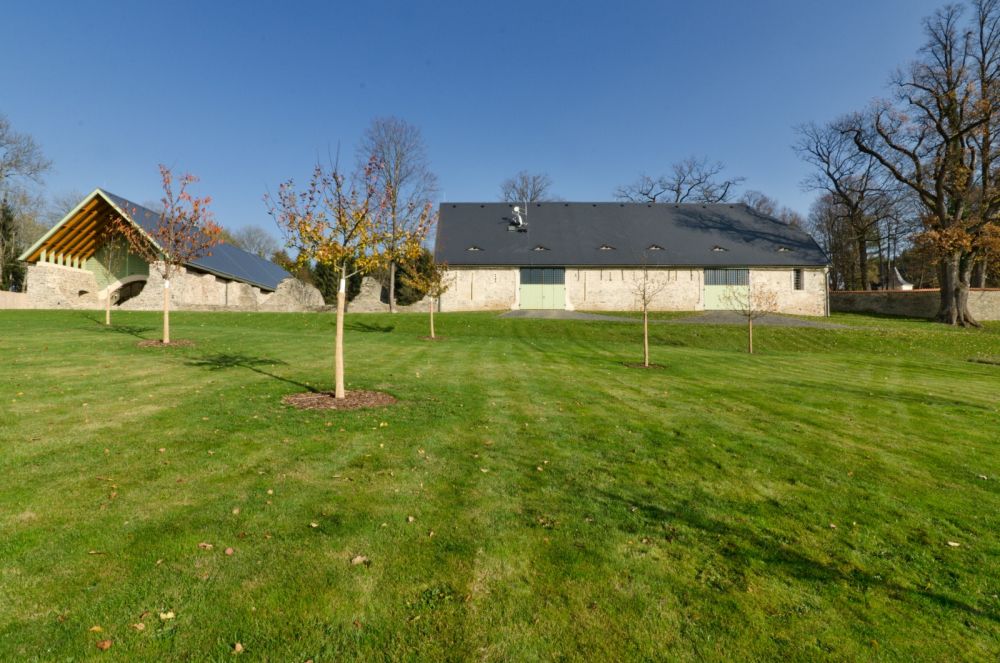

Stodola: Posílen a opraven zachovaný krov, stabilizovány vychýlené obvodové
stěny pomocí vnitřní hospodářské vestavby z prolévacích tvárnic a pomocí
ocelových táhel. Nová fasáda a střešní souvrství.

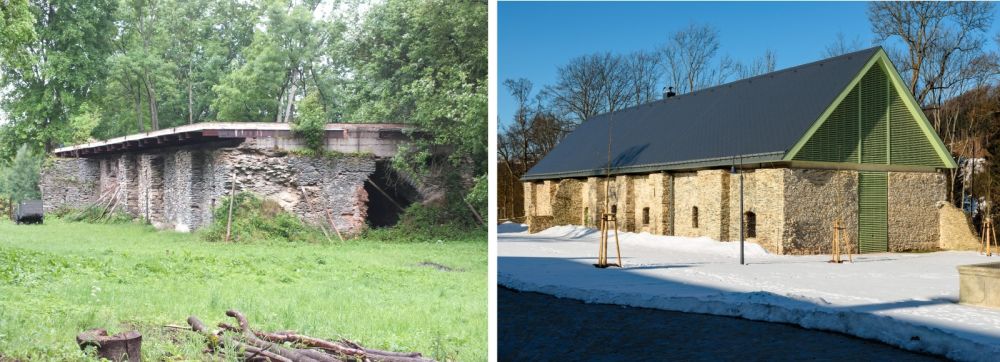

Konírna: Stabilizováno a doplněno chybějící obvodové zdivo, obnovena
původní podlaha, upravena provizorní panelová střecha pro nástavbu nového
dřevěného vaznicového krovu, nové zastřešení, nová vestavba sociálního zázemí.
Fasáda ošetřena vyspárováním – torzální úprava.
Kočárovna: Zděná pilířová novostavba. Zdivo prolévací tvárnice, dřevěný
vaznicový krov.
Altán: Řešení zemní vlhkosti a zatékání terasou. Odstranění přidaného
novotvaru střechy. Obnovení a oprava krovu včetně břidlicové krytiny. Pečlivě
obnovená původní barokní fasáda.
Drobné stavby: Doplnění drobných užitkových většinou dřevěných staveb –
skleník, dřevník, psinec, stáj. Oprava zdí obklopujích areál včetně dostavby
zborcených částí a restaurování kamenických a sochařských prvků. Obnova

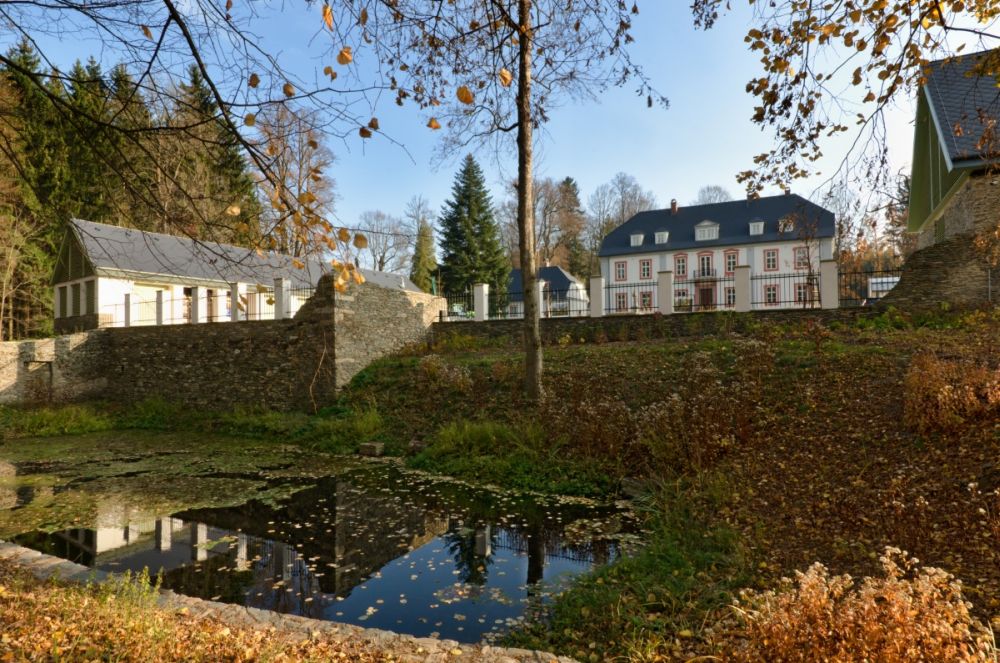

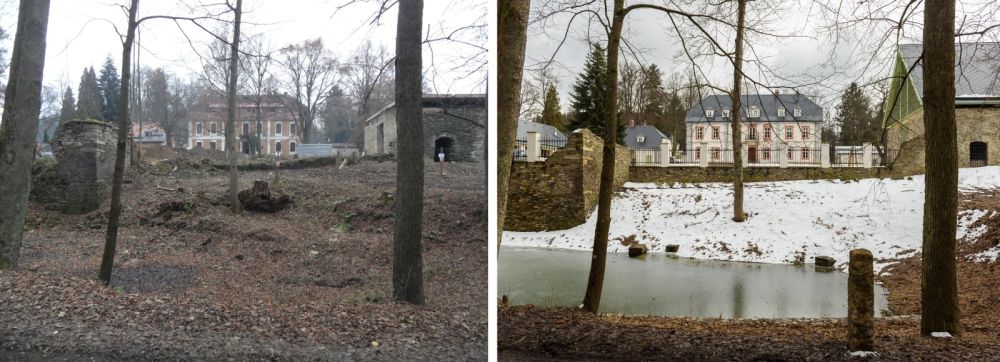

původního pivovarského rybníčku. Repase kamenné kašny.
Sadové úpravy: citlivá obnova původní zámecké zahrady, sad s ovocnými
stromy, zelinářská zahrádka, doplnění zeleně na zámecké nádvoří, řešení ploch v
dotyku s areálem.
Autorská zpráva
Autoři: Martina Novotná a Michal Pokorný, m3m s.r.o.
Krajinářské úpravy: Kamila Krejčiříková, Atelier Krejčiříkovi s.r.o.
Spolupráce: Tomáš Vávra - interiéry, vizualizace; Petr Franze - stavební část,
koordinace; Tomáš Dvořák - stavební dozor; Tomáš Berger - restaurování kaple;
Karolína Antošová - vybavení interiéru
Obestavěný prostor: 21 900 m3
Celková řešená plocha: 31 000 m2
Základní informace o objektu
Kategorie
Rekonstrukce
Dokončení
2017
